Trong các hệ thống đường ống vi sinh thuộc ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm, việc kết nối linh hoạt giữa ống mềm và hệ thống clamp là yêu cầu thường xuyên. Một trong những giải pháp tối ưu cho nhu cầu này là bộ clamp đuôi chuột inox vi sinh. Tại Cơ Khí An Thịnh Tân, bộ clamp đuôi chuột inox vi sinh là cụm phụ kiện chuyển tiếp giữa mối nối clamp và ống mềm. Hai đầu đuôi chuột được lắp vào ống và cố định bằng cổ dê hoặc đai siết, trong khi phần mặt clamp kết nối nhanh thông qua gioăng và cùm kẹp. Sản phẩm phù hợp cho những hệ thống cần tháo lắp, di chuyển hoặc vệ sinh đường ống thường xuyên.
Bài viết này sẽ cung cấp cái nhìn chi tiết về bộ clamp đuôi chuột inox vi sinh – từ đặc điểm, cấu tạo, thông số kỹ thuật cho đến hướng dẫn lựa chọn, lắp đặt và bảo trì, giúp bạn có cơ sở để lựa chọn sản phẩm phù hợp cho hệ thống của mình.

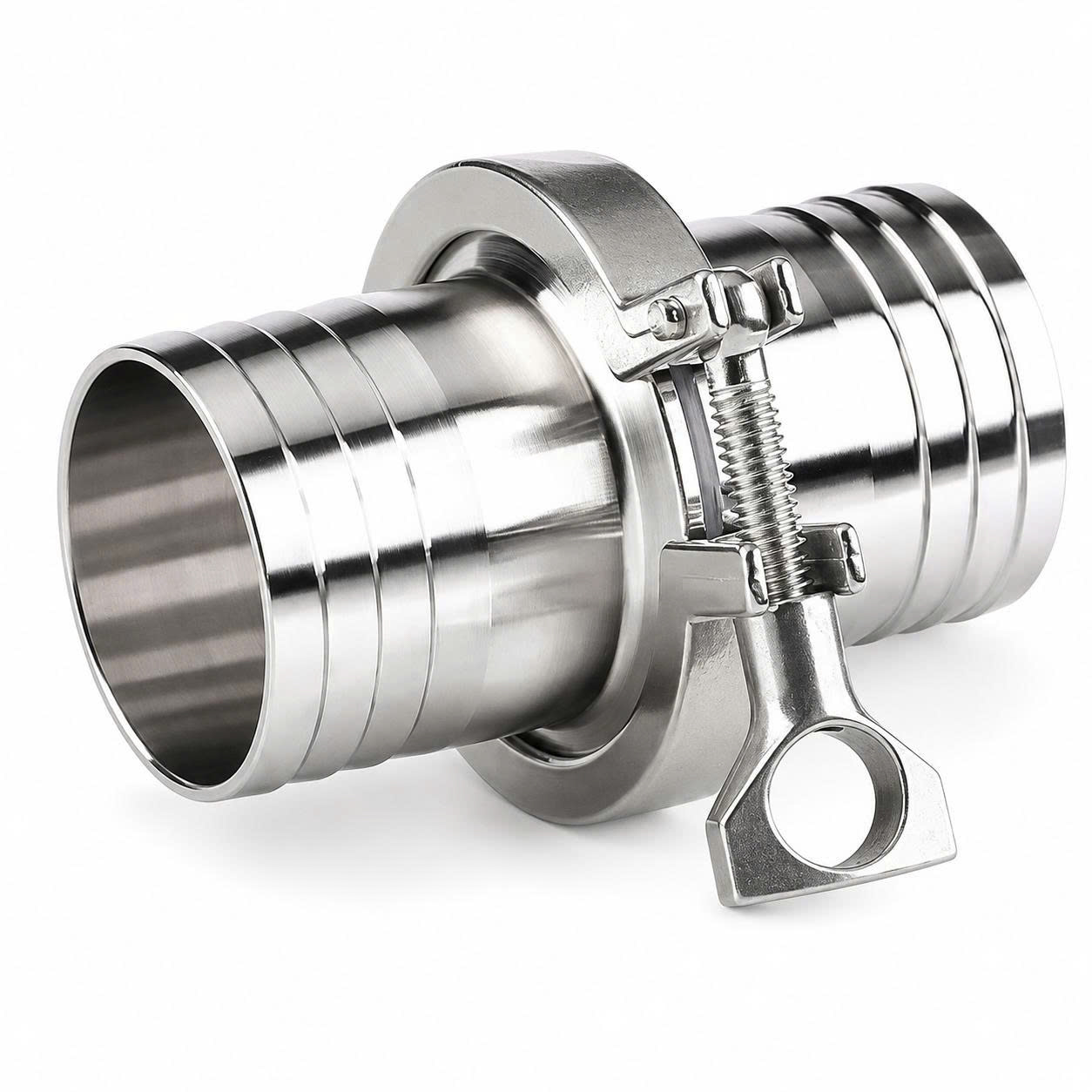

Bộ clamp đuôi chuột inox vi sinh là một phụ kiện chuyển tiếp chuyên dụng, được thiết kế để kết hợp đầu nối ống mềm với cơ cấu clamp tháo lắp nhanh . Sản phẩm sở hữu những đặc điểm nổi bật sau:
Kết nối linh hoạt: Phần đuôi chuột có nhiều gân giúp tăng khả năng bám giữ ống, trong khi mặt ferrule hỗ trợ liên kết nhanh bằng gioăng và cùm clamp .
Chất liệu inox cao cấp: Thân phụ kiện thường được chế tạo từ inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và đáp ứng tiêu chuẩn vệ sinh .
Ứng dụng đa dạng: Có thể kết nối hai đoạn ống mềm hoặc chuyển tiếp từ thiết bị clamp sang ống mềm .
Phân biệt với các loại khác: Cần phân biệt với đầu đuôi chuột ren và đầu đuôi chuột hàn để lựa chọn đúng sản phẩm .
Lưu ý quan trọng: Không mặc nhiên được xem là mối nối vi sinh hoàn toàn nếu vùng tiếp xúc giữa gân đuôi chuột và ống mềm khó vệ sinh tại chỗ . Cần đánh giá kỹ khả năng vệ sinh của toàn bộ cụm kết nối.
Để có cái nhìn tổng quan hơn, bạn có thể tham khảo danh mục clamp inox vi sinh và phụ kiện inox vi sinh để phân biệt các loại đầu nối và phụ kiện khác nhau trong hệ thống inox vi sinh.
Một bộ clamp đuôi chuột hoàn chỉnh thường bao gồm bốn thành phần chính, mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn của mối nối :
Mỗi đầu gồm một mặt ferrule và một phần đuôi chuột có gân . Mặt ferrule dùng để tạo kết nối clamp với hệ thống, trong khi phần đuôi chuột được luồn vào bên trong ống mềm. Kích thước đuôi chuột phải phù hợp với đường kính trong của ống để đảm bảo độ kín và chống tuột.
Gioăng được đặt giữa hai mặt ferrule để tạo độ kín và ngăn lưu chất rò rỉ tại mối nối . Có thể sử dụng các vật liệu như silicone, EPDM, FKM hoặc PTFE tùy cấu hình. Vật liệu gioăng phải tương thích với lưu chất, nhiệt độ và hóa chất vệ sinh được sử dụng trong quy trình CIP/SIP .
Cùm kẹp ôm lấy mép của hai mặt ferrule và tạo lực ép lên gioăng để hoàn thiện mối nối . Có thể sử dụng cùm siết tay (loại cánh bướm) hoặc loại bulông tùy theo áp suất thiết kế và yêu cầu của hệ thống .
Đây là bộ phận giữ ống mềm trên phần gân đuôi chuột, phải có kích thước và lực siết phù hợp . Một số bộ sản phẩm có thể không kèm cổ dê, vì vậy cần xác nhận rõ các chi tiết đi kèm khi báo giá.
Tham khảo: Sản phẩm cùng ngành thường mô tả một bộ cơ bản gồm hai mặt clamp đuôi chuột, một gioăng và một cùm kẹp.
Đo đường kính trong thực tế của ống .
Kiểm tra chiều dày thành và đường kính ngoài của ống .
Chọn đuôi chuột tương ứng với đường kính trong, không chọn theo đường kính ngoài .
Kiểm tra dung sai của ống và đầu nối .
Không sử dụng đầu nối quá lớn làm ống bị giãn hoặc nứt.
Không chọn đầu quá nhỏ vì có thể gây tuột và rò rỉ .
Đo đường kính ngoài của mặt ferrule .
Kiểm tra đường kính trong của đường dòng .
Xác định tiêu chuẩn clamp đang sử dụng (DIN, SMS, 3A) .
Không suy ra kích thước mặt clamp chỉ từ số DN hoặc inch .
Kiểm tra gioăng và cùm kẹp có cùng tiêu chuẩn .
Đường kính làm việc phải bao phủ đường kính ngoài của ống sau khi lắp .
Bản đai đủ rộng để phân bố lực siết, tránh cắt hoặc làm biến dạng ống .
Không dùng loại có cạnh sắc làm tổn thương ống .
Hệ thống áp suất hoặc rung động cần giải pháp giữ ống được nhà sản xuất xác nhận.
Với ứng dụng vệ sinh cao, cân nhắc bộ ống mềm được bấm áo inox chuyên dụng.
Đầu đuôi chuột được đưa vào bên trong ống, các gân tạo ma sát và tăng khả năng chống tuột . Cổ dê ép thành ống vào các rãnh trên đầu nối để tạo độ kín. Khả năng kín phụ thuộc vào độ đàn hồi của ống và lực siết. Có thể cần nhiều đai hoặc đầu bấm chuyên dụng tùy áp suất thiết kế .
Gioăng được đặt đúng tâm giữa hai mặt ferrule, hai đầu ferrule được căn chỉnh đồng trục . Cùm clamp ôm mép ferrule và tạo lực nén lên gioăng . Siết quá mức có thể làm gioăng lồi vào đường dòng, trong khi siết thiếu lực hoặc lắp lệch có thể gây rò rỉ .
Áp suất cho phép được xác định theo chi tiết có giới hạn thấp nhất .
Nhiệt độ vận hành phụ thuộc vào ống mềm, gioăng, cổ dê và đầu nối .
Khả năng kháng hóa chất phải kiểm tra cho cả ống và gioăng .
Không lấy giới hạn nhiệt của inox làm nhiệt độ vận hành của toàn bộ bộ nối .
Không sử dụng cho hơi nóng hoặc xăng dầu nếu ống mềm và gioăng chưa được xác nhận tương thích.
Kết nối nhanh đường ống mềm với thiết bị clamp .
Tháo lắp thuận tiện khi vệ sinh hoặc thay ống .
Không cần hàn trực tiếp vào ống mềm .
Có thể tái sử dụng phần đầu nối inox nếu còn đạt yêu cầu .
Inox 304 và inox 316 có khả năng chống ăn mòn tốt .
Nhiều kích thước đầu ống và mặt clamp để lựa chọn .
Phù hợp với hệ thống tạm thời hoặc cần di chuyển thiết bị .
Cổ dê có thể bị lỏng khi hệ thống rung động hoặc thay đổi nhiệt độ .
Siết quá chặt có thể cắt hoặc làm biến dạng ống .
Khe giữa gân đuôi chuột và ống mềm có thể giữ lại lưu chất .
Khả năng chịu áp thường thấp hơn bộ ống mềm bấm áo chuyên dụng .
Không phù hợp với mọi yêu cầu vô trùng.
Tuổi thọ chịu ảnh hưởng bởi vật liệu và tần suất uốn của ống.
Cần kiểm tra định kỳ tại cả phía clamp và phía ống mềm .
Bộ clamp đuôi chuột được ứng dụng rộng rãi trong nhiều lĩnh vực :
Đường dẫn nước sạch và nước tinh khiết .
Dây chuyền bia, sữa và nước giải khát .
Hệ thống chế biến thực phẩm lỏng .
Đường cấp hoặc hồi lưu CIP .
Kết nối bơm với bồn chứa .
Đường hút và xả tạm thời .
Thiết bị sản xuất mỹ phẩm và dược phẩm .
Đường khí sạch hoặc hóa chất tương thích.
Cô lập hệ thống và xả hoàn toàn áp suất .
Cắt đầu ống mềm vuông góc, không để xơ hoặc nứt .
Làm sạch đầu nối, gioăng và bề mặt ferrule .
Luồn ống qua hết chiều dài phần gân đuôi chuột .
Đặt cổ dê đúng vùng có gân giữ ống .
Siết đều, tránh làm biến dạng hoặc cắt thành ống .
Đặt gioăng đúng tâm giữa hai ferrule .
Căn chỉnh hai mặt ferrule song song .
Lắp cùm clamp và siết đến mức quy định .
Thử kín ở áp suất thấp trước khi tăng tải .
Kiểm tra lại cổ dê sau các chu kỳ nhiệt đầu tiên.
Theo dõi rò rỉ tại mặt clamp và phía đuôi chuột .
Kiểm tra cổ dê có bị lỏng, gỉ hoặc biến dạng .
Quan sát ống mềm có bị phồng, nứt hoặc chai cứng .
Kiểm tra gioăng clamp sau mỗi lần tháo .
Làm sạch cặn trong các rãnh đuôi chuột .
Thay ống hoặc gioăng khi mất đàn hồi .
Không tiếp tục sử dụng đầu nối bị móp hoặc xước sâu.
Thử kín sau khi lắp lại.
Kích thước đuôi chuột .
Kích thước mặt clamp .
Vật liệu inox 304 hoặc inox 316 .
Loại gioăng đi kèm .
Loại cùm kẹp .
Có kèm cổ dê hay không .
Bộ gồm một hay hai đầu đuôi chuột .
Yêu cầu bề mặt và chứng nhận vật liệu .
Số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng bộ clamp đuôi chuột kết nối ống mềm.
Một bộ kết nối hoàn chỉnh thường gồm hai mặt clamp đuôi chuột, một gioăng làm kín đặt giữa hai mặt clamp và một cùm kẹp. Tùy phạm vi cung cấp, sản phẩm có thể kèm thêm cổ dê hoặc áo bấm inox để cố định ống mềm vào đầu đuôi chuột.
Đầu đuôi chuột chủ yếu được lựa chọn theo đường kính trong của ống mềm để bảo đảm ống ôm sát phần gân của đầu nối. Đồng thời, cần kiểm tra đường kính ngoài và chiều dày thành ống để chọn cổ dê hoặc áo bấm có kích thước phù hợp.
Tùy theo cấu hình và phạm vi cung cấp của từng nhà bán hàng. Cổ dê có thể được giao kèm hoặc báo giá riêng. Khi đặt hàng cần xác nhận rõ số lượng đầu đuôi chuột, cùm clamp, gioăng, cổ dê và các phụ kiện liên quan.
Inox 304 phù hợp với nhiều ứng dụng thực phẩm, nước và môi trường ít ăn mòn, đồng thời có chi phí hợp lý. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường chứa chloride, nước muối, hóa chất hoặc điều kiện vệ sinh khắc nghiệt.
Silicone có độ đàn hồi tốt và thường được sử dụng trong nhiều ứng dụng thực phẩm. EPDM phù hợp với nước nóng, hơi nước và nhiều môi trường không chứa dầu khoáng. PTFE có khả năng kháng hóa chất và chịu nhiệt tốt hơn nhưng độ đàn hồi thấp. Cần lựa chọn theo lưu chất, nhiệt độ, áp suất và yêu cầu vệ sinh thực tế.
Một số cấu hình sử dụng ống mềm và cổ dê thông thường có thể làm việc trong khoảng 1–3 bar, nhưng đây không phải giới hạn áp dụng chung. Khả năng chịu áp phụ thuộc vào đầu nối, ống mềm, gioăng, cùm clamp, cổ dê hoặc áo bấm, nhiệt độ và điều kiện rung động. Cần kiểm tra thông số của toàn bộ cụm trước khi vận hành.
Có thể nếu đầu nối, ống mềm, gioăng và bộ phận cố định ống đều được xác nhận phù hợp với nhiệt độ và áp suất hơi. Không nên mặc định toàn bộ cụm chịu được hơi nóng chỉ vì đầu nối được chế tạo bằng inox. Với hơi áp suất cao, cần ưu tiên giải pháp được nhà sản xuất xác nhận cho đúng điều kiện vận hành.
Chỉ sử dụng khi vật liệu đầu nối, ống mềm, gioăng và bộ phận cố định được xác nhận tương thích với loại xăng dầu hoặc hóa chất cụ thể. Cần xem xét thêm nồng độ, nhiệt độ, áp suất và thời gian tiếp xúc. Một số vật liệu phù hợp với thực phẩm có thể không phù hợp với nhiên liệu, dung môi hoặc dầu khoáng.
Nguyên nhân thường gặp gồm chọn sai đường kính ống, đầu đuôi chuột không phù hợp, cổ dê siết chưa đủ lực, ống bị chai cứng hoặc áp suất tăng đột ngột. Rung động, nhiệt độ cao và bề mặt đầu nối bị mòn cũng có thể làm giảm khả năng giữ ống.
Nên cân nhắc áo bấm inox khi cần lực giữ ổn định, khả năng chống tuột tốt hơn hoặc điều kiện áp suất, rung động và nhiệt độ cao hơn cấu hình cổ dê thông thường. Áo bấm phải được thiết kế và ép bằng dụng cụ phù hợp với loại ống. Mối nối bấm không mặc nhiên đáp ứng yêu cầu vô trùng nếu chưa được thiết kế và xác nhận theo quy trình vệ sinh tương ứng.
Cần cung cấp đường kính trong và ngoài của ống mềm, vật liệu ống, kích thước và tiêu chuẩn mặt clamp, vật liệu inox, loại gioăng, nhiệt độ, áp suất, lưu chất, số lượng và yêu cầu sử dụng cổ dê hoặc áo bấm inox. Nếu có, nên gửi thêm hình ảnh đầu nối và ống mềm đang sử dụng để đối chiếu.
