Van bi 3 ngã (3-way ball valve) là loại van có ba cửa kết nối, được thiết kế để phân chia, hợp dòng hoặc chuyển hướng lưu chất giữa nhiều nhánh trong cùng một hệ thống đường ống. Bên trong van sử dụng bi có lỗ dẫn dạng chữ L hoặc chữ T, cho phép thay đổi hướng dòng chảy tùy theo vị trí xoay của bi van.

Nhờ khả năng kiểm soát nhiều hướng trên cùng một thiết bị, van bi 3 ngã giúp giảm số lượng van và phụ kiện cần lắp đặt, đồng thời tối ưu không gian đường ống. Sản phẩm được ứng dụng trong các hệ thống nước, khí nén, hơi, hóa chất và nhiều dây chuyền công nghiệp, với các lựa chọn vận hành bằng tay gạt, khí nén hoặc điều khiển điện.

Bảng giá van bi 3 ngã

Bảng giá tham khảo:

Xem thêm: Van màng inox vi sinh

Xem thêm: Van một chiều inox vi sinh

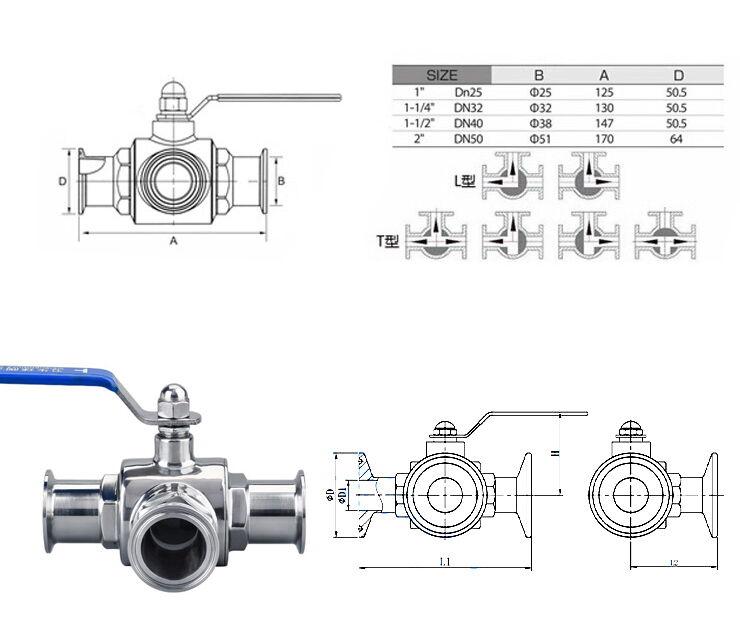

Thông số kỹ thuật

Van bi 3 ngã được thiết kế với ba cửa kết nối, cho phép chuyển hướng, phân chia hoặc hợp dòng lưu chất. Thông số kỹ thuật phổ biến của dòng van này như sau:

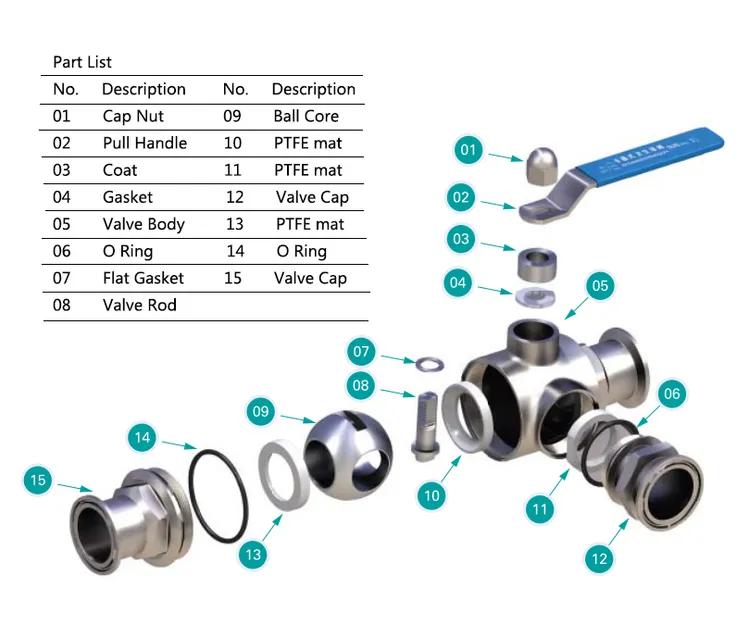

Cấu tạo của van bi 3 ngã

Van bi 3 ngã có cấu tạo gồm ba cửa kết nối và một viên bi khoét lỗ bên trong, cho phép chuyển hướng, chia hoặc hợp dòng lưu chất. Tùy thiết kế, bi van thường có dạng chữ L (L-Port) hoặc chữ T (T-Port). Các bộ phận chính gồm:

• Thân van: Là bộ phận bao bọc và liên kết toàn bộ chi tiết bên trong, thường được chế tạo từ inox 304, inox 316, thép hoặc đồng tùy môi trường sử dụng.
• Bi van: Có dạng hình cầu với đường dẫn chữ L hoặc chữ T. Khi bi xoay, các cửa được kết nối theo những hướng khác nhau để thay đổi đường đi của lưu chất.
• Trục van: Kết nối bi van với tay gạt hoặc bộ truyền động, có nhiệm vụ truyền mô-men xoắn để thay đổi vị trí bi.
• Gioăng/đệm làm kín: Thường sử dụng PTFE (Teflon), VITON hoặc vật liệu phù hợp, giúp làm kín giữa bi và thân van, hạn chế rò rỉ.
• Tay gạt: Dùng để vận hành van thủ công và xác định hướng dòng chảy. Một số model có thể thay bằng bộ điều khiển điện hoặc khí nén.
• Ba cửa kết nối: Gồm ba đầu nối bố trí theo cấu hình của van, sử dụng kết nối ren hoặc mặt bích tùy từng dòng sản phẩm.

Điểm quan trọng nhất trong cấu tạo van bi 3 ngã là thiết kế của bi. Bi chữ L chủ yếu dùng để chuyển dòng giữa các nhánh, còn bi chữ T cho phép cấu hình dòng chảy linh hoạt hơn, chẳng hạn chia hoặc hợp dòng tùy vị trí vận hành.

Các loại van bi 3 ngã hiện nay

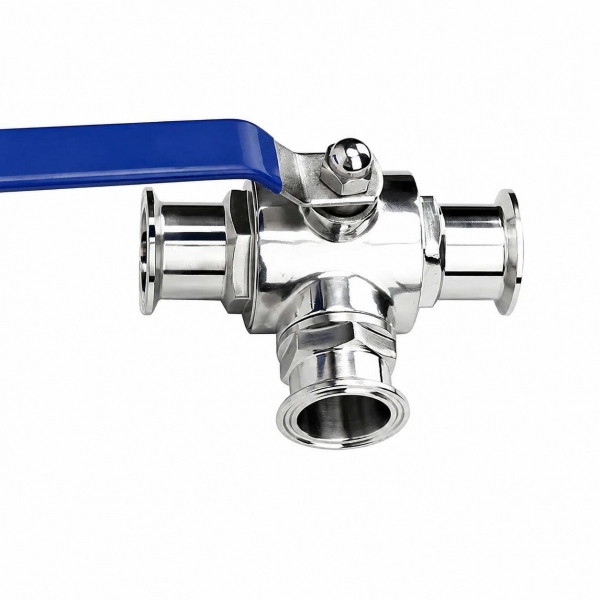

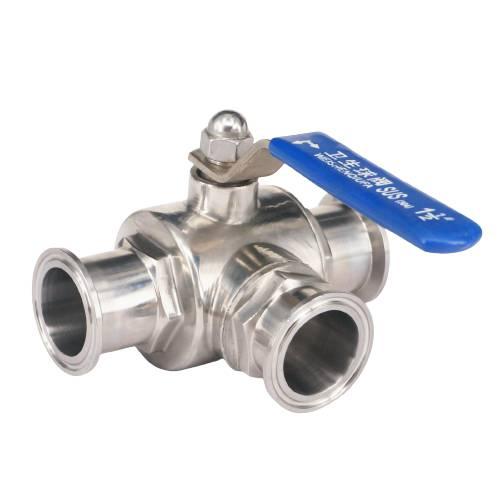

Van bi 3 ngã inox vi sinh

Van bi 3 ngã inox vi sinh là loại van có ba cửa kết nối, sử dụng bi khoét lỗ dạng chữ L hoặc chữ T để chuyển hướng, chia hoặc hợp dòng lưu chất. Van thường được chế tạo từ inox SUS304 hoặc SUS316L, bề mặt tiếp xúc lưu chất được hoàn thiện nhẵn nhằm hạn chế bám cặn và thuận tiện vệ sinh. Sản phẩm phù hợp với hệ thống thực phẩm, đồ uống, sữa, dược phẩm và mỹ phẩm.

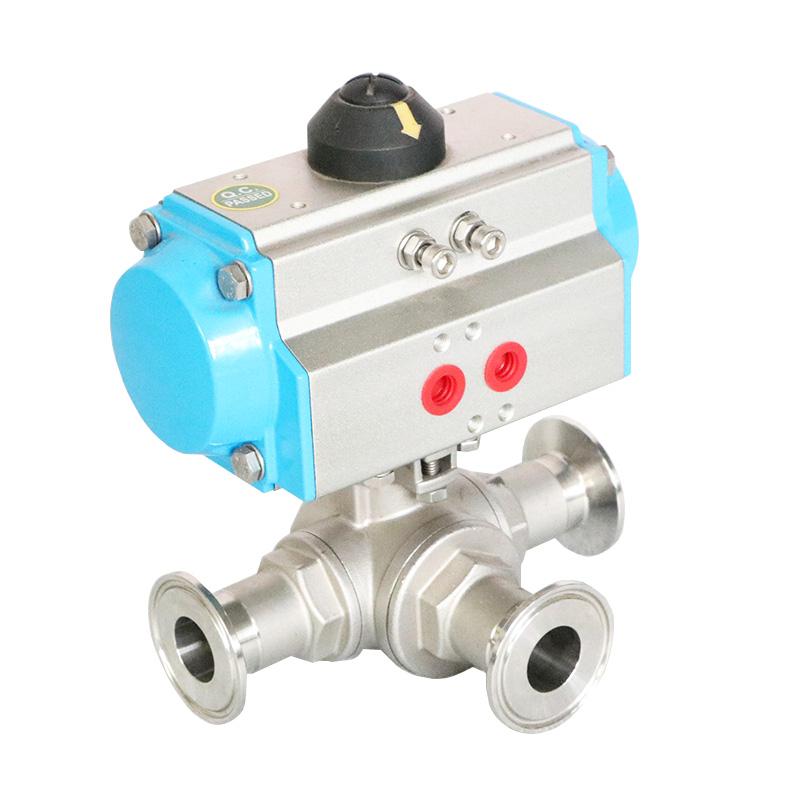

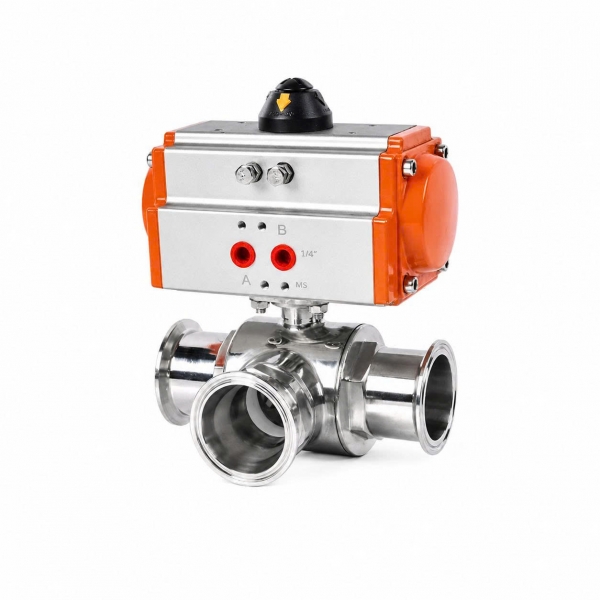

Van bi 3 ngã vi sinh điều khiển khí nén

Van bi 3 ngã vi sinh điều khiển khí nén sử dụng bộ truyền động khí nén để xoay bi van theo các vị trí được thiết kế. Nhờ đó, hệ thống có thể chuyển hướng, phân chia hoặc hợp dòng tự động mà không cần thao tác bằng tay. Dòng van này phù hợp với dây chuyền sản xuất tự động và có thể kết hợp van điện từ, công tắc hành trình hoặc hệ thống PLC.

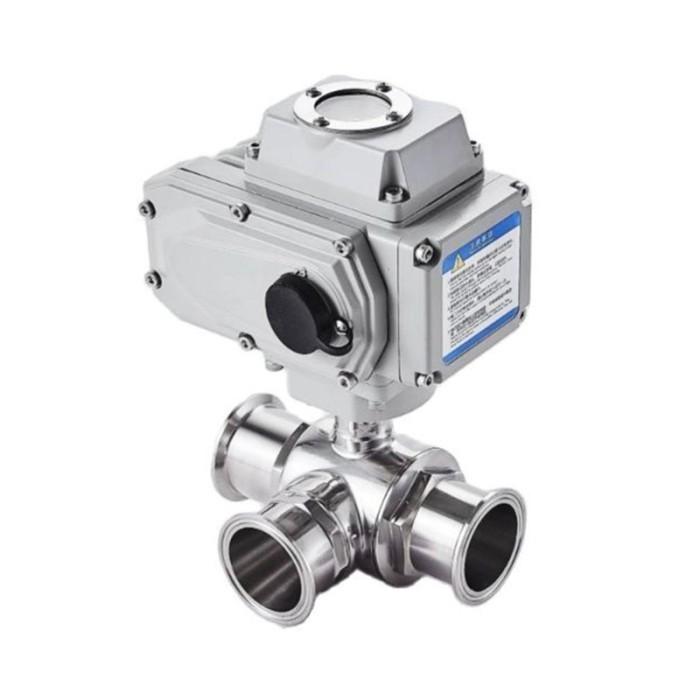

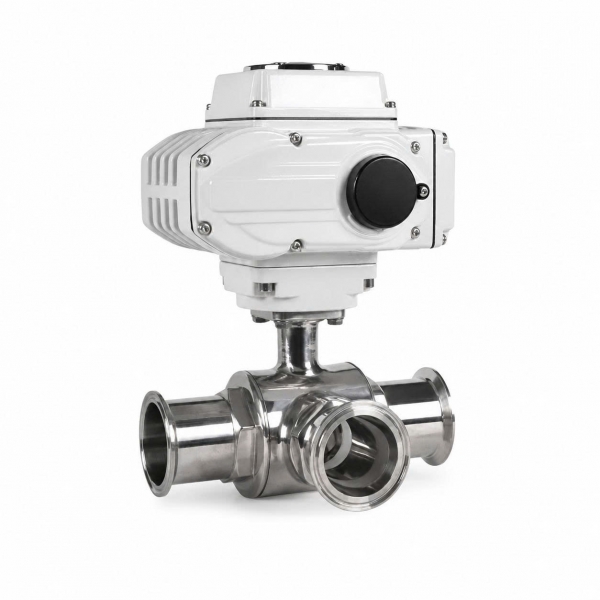

Van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện sử dụng motor điện để thay đổi vị trí bi chữ L hoặc chữ T, qua đó kiểm soát hướng di chuyển của lưu chất giữa ba cửa van. Tùy actuator và cấu hình van, thiết bị có thể vận hành theo chế độ ON/OFF hoặc các vị trí chuyển hướng được thiết lập, phù hợp với hệ thống cần tự động hóa quá trình phân phối lưu chất.

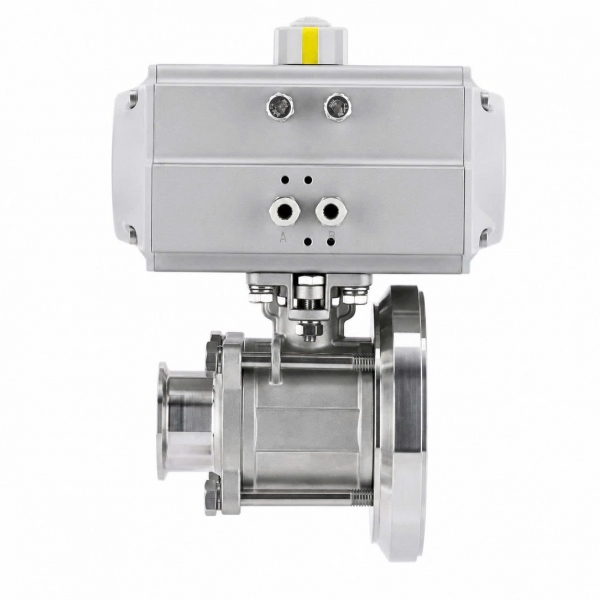

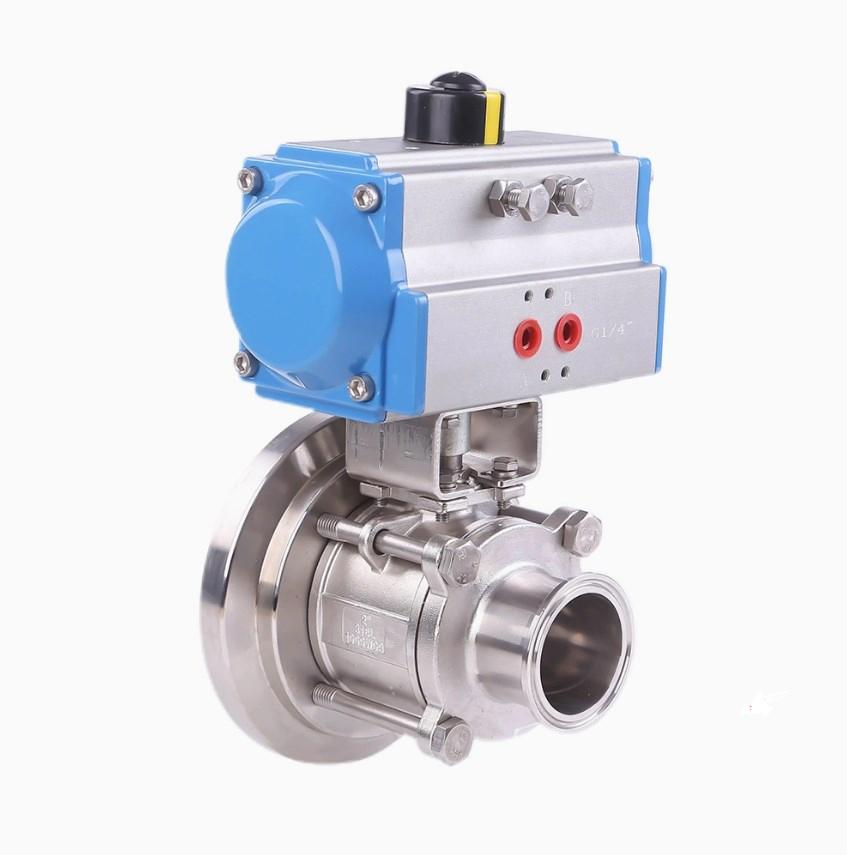

Van bi xả đáy khí nén

Van bi xả đáy khí nén thường được lắp tại đáy bồn hoặc thiết bị chứa để thực hiện quá trình xả lưu chất tự động. Bộ truyền động khí nén cung cấp lực đóng mở nhanh, phù hợp với dây chuyền cần vận hành theo chu kỳ. Khi lựa chọn cần chú ý thiết kế đầu nối, áp suất khí điều khiển, vật liệu gioăng và đặc tính lưu chất.

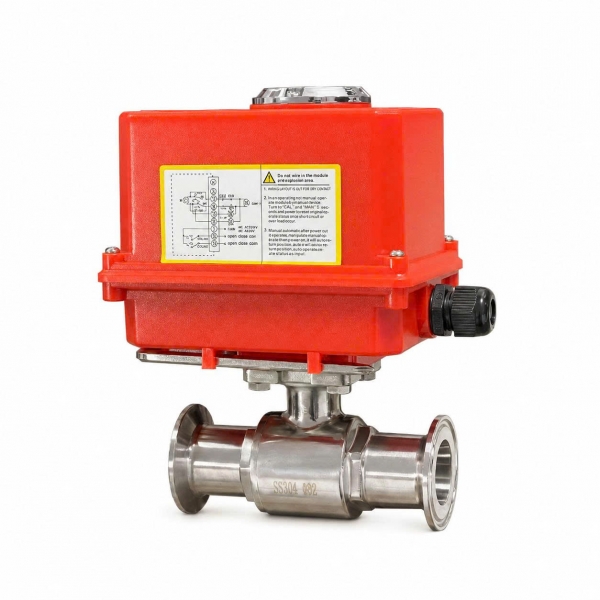

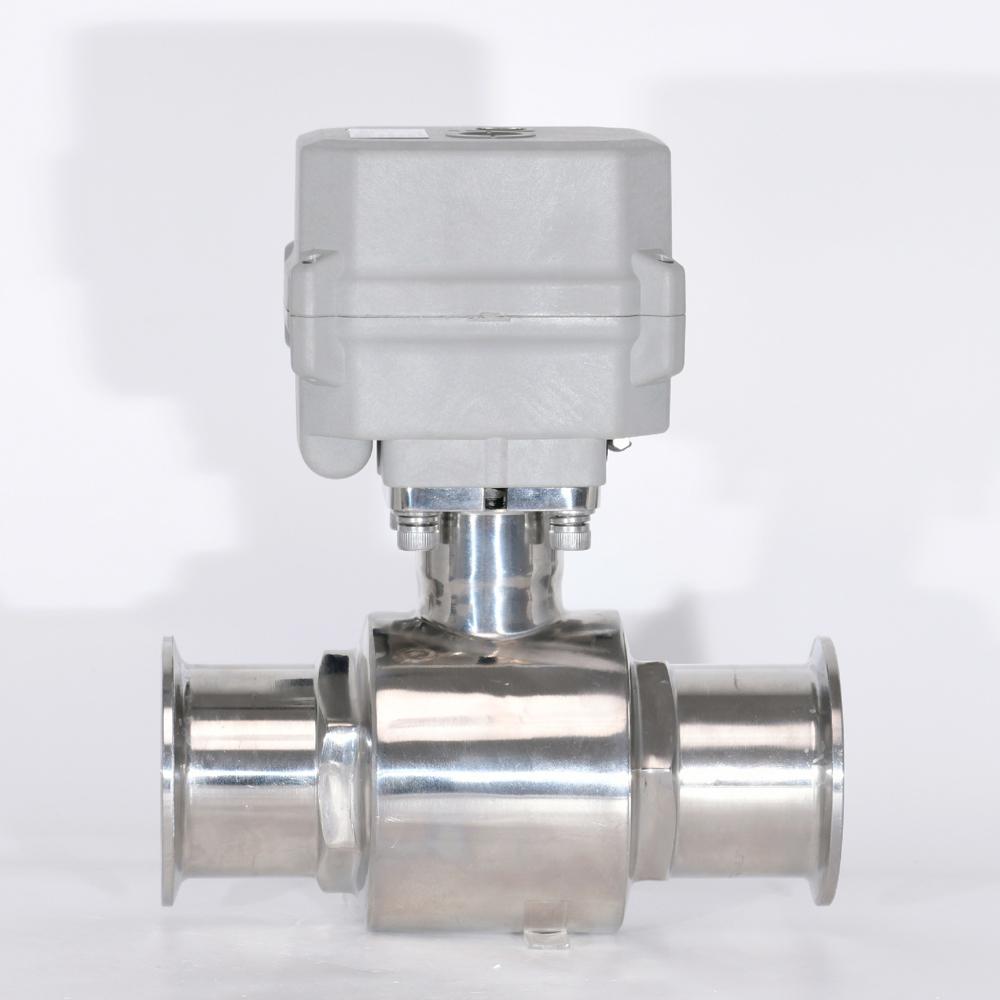

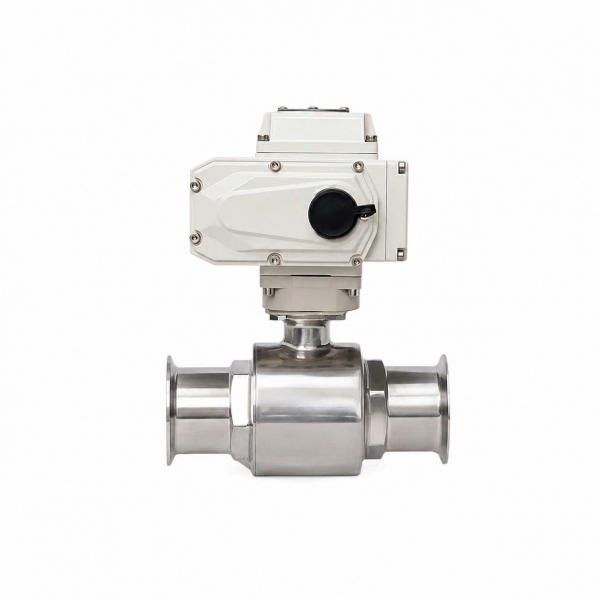

Van bi vi sinh điều khiển điện 24V

Van bi vi sinh điều khiển điện 24V sử dụng actuator điện có điện áp làm việc 24V theo cấu hình của nhà sản xuất, giúp thực hiện đóng/mở van tự động. Dòng van này phù hợp với các hệ thống điều khiển sử dụng nguồn điện áp thấp và có thể tích hợp vào tủ điều khiển hoặc PLC khi bộ truyền động hỗ trợ tín hiệu tương ứng.

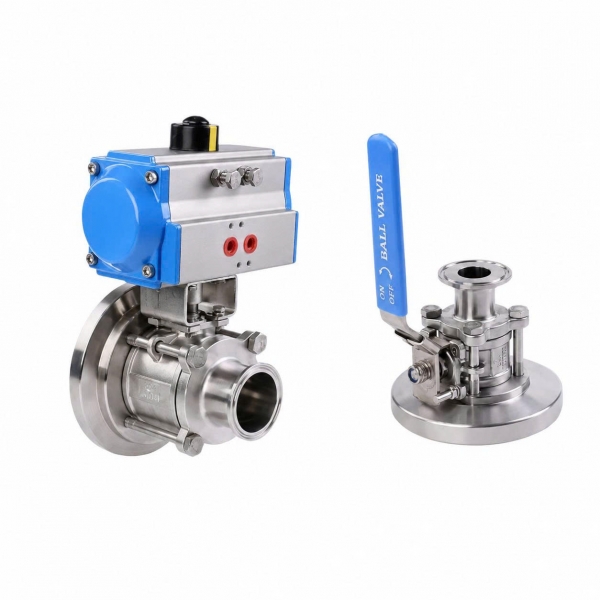

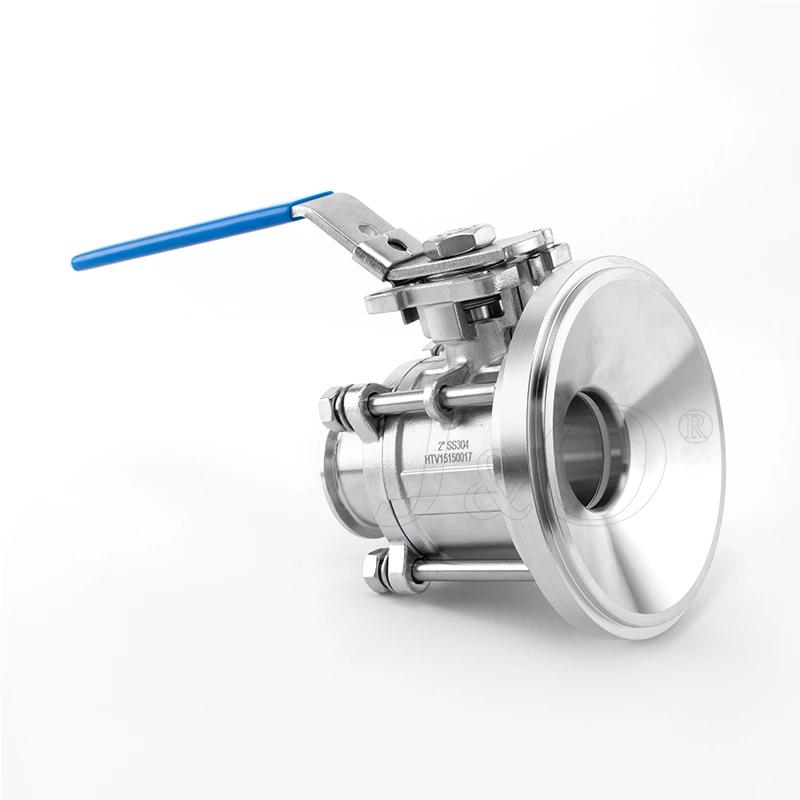

Van bi xả đáy inox

Van bi xả đáy inox được thiết kế để lắp tại vị trí thấp của bồn chứa, bồn phối trộn hoặc thiết bị công nghệ, giúp xả lưu chất ra khỏi bồn. Thân van thường sử dụng inox 304 hoặc 316L tùy môi trường. Thiết kế van cần được lựa chọn phù hợp để hạn chế vùng lưu đọng và thuận tiện cho quá trình vệ sinh.

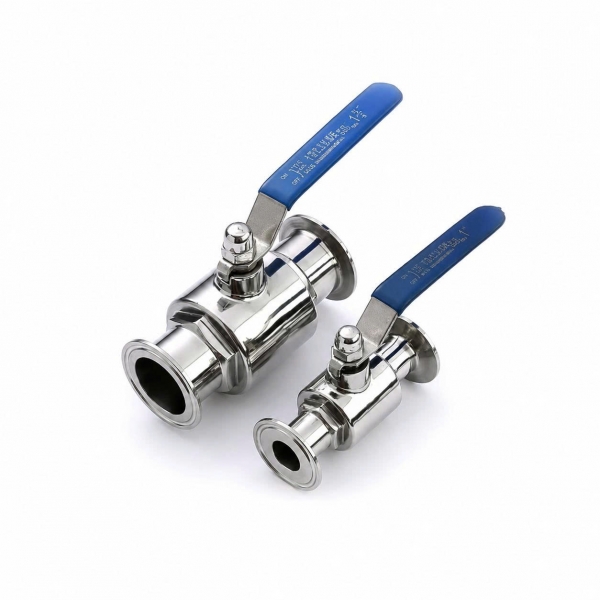

Van bi vi sinh Clamp

Van bi vi sinh Clamp sử dụng đầu nối Clamp kết hợp ferrule và gioăng để liên kết với đường ống. Ưu điểm nổi bật là tháo lắp nhanh, thuận tiện vệ sinh, kiểm tra và thay thế gioăng. Van thường được chế tạo từ SUS304 hoặc SUS316L và được sử dụng phổ biến trong đường ống thực phẩm, sữa, bia và nước giải khát.

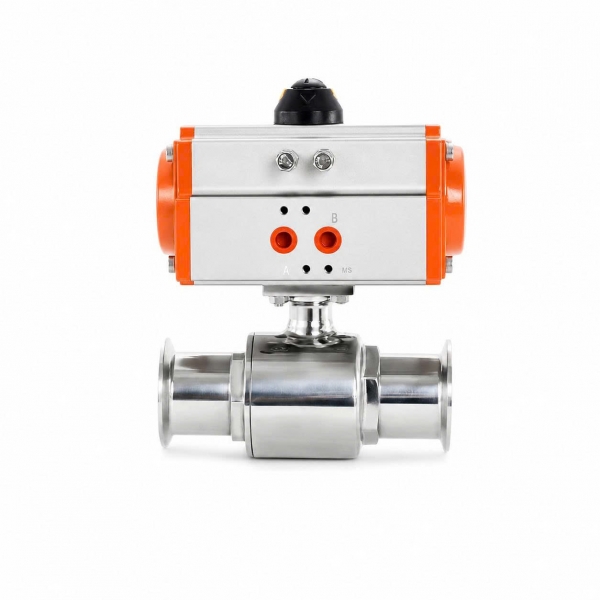

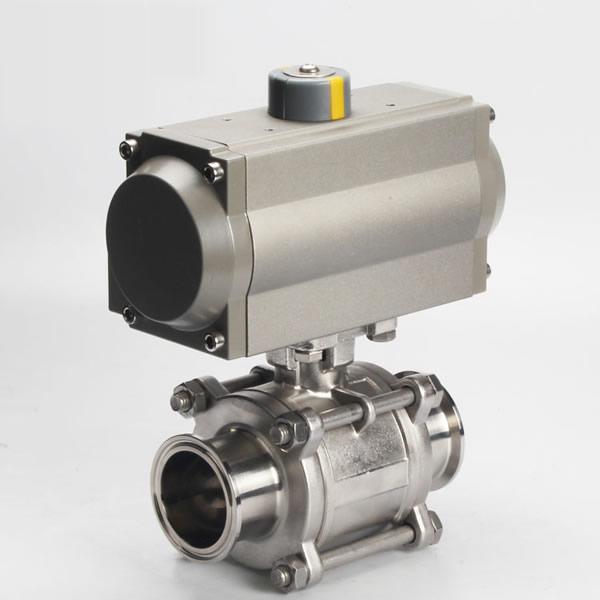

Van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển khí nén sử dụng actuator khí nén thay cho tay gạt thủ công. Khi cấp hoặc xả khí, bộ truyền động tạo mô-men làm bi van xoay để đóng hoặc mở dòng lưu chất. Dòng van này có tốc độ vận hành nhanh và phù hợp với các dây chuyền cần đóng mở thường xuyên hoặc tích hợp hệ thống điều khiển tự động.

Ưu điểm và ứng dụng của van bi 3 ngã trong lĩnh vực thực phẩm

Van bi 3 ngã được sử dụng trong các hệ thống thực phẩm nhờ khả năng chuyển hướng, chia dòng hoặc hợp dòng lưu chất trên cùng một thiết bị. Với các phiên bản van bi 3 ngã inox vi sinh được thiết kế phù hợp cho môi trường vệ sinh, van giúp tối ưu hệ thống đường ống và hỗ trợ quá trình vận hành, vệ sinh thuận tiện hơn.

Ưu điểm của van bi 3 ngã

• Điều hướng dòng chảy linh hoạt: Bi dạng chữ L hoặc chữ T cho phép chuyển dòng giữa nhiều nhánh theo cấu hình của van.
• Tối ưu đường ống: Một van có thể đảm nhiệm nhiều hướng dòng, giúp giảm số lượng van và phụ kiện tại một số vị trí.
• Đóng mở nhanh: Cơ cấu bi xoay giúp thay đổi trạng thái van nhanh chóng.
• Khả năng làm kín tốt: Gioăng PTFE hoặc vật liệu phù hợp hỗ trợ hạn chế rò rỉ khi van đóng.
• Chống ăn mòn: Phiên bản inox 304 hoặc 316L phù hợp với nhiều loại lưu chất trong dây chuyền thực phẩm.
• Dễ tự động hóa: Có thể kết hợp bộ điều khiển điện hoặc khí nén để vận hành từ xa và tích hợp vào dây chuyền tự động.

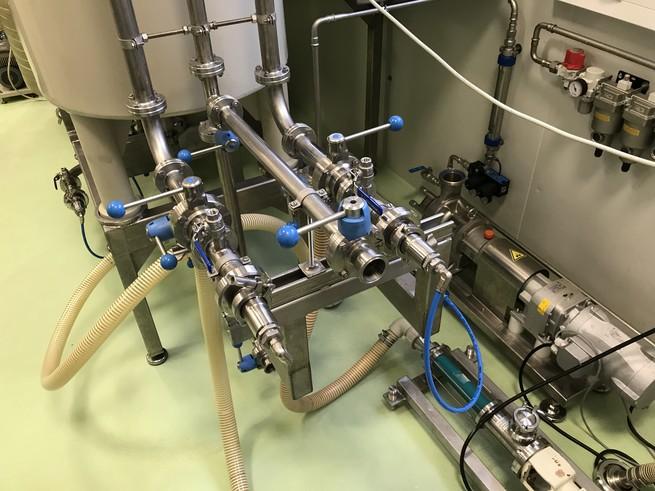

Ứng dụng trong ngành thực phẩm

Van bi 3 ngã inox vi sinh có thể được sử dụng tại các cụm phân phối nguyên liệu, đường ống dẫn sữa, nước giải khát, siro, nước trái cây, dầu thực phẩm hoặc các lưu chất phù hợp khác. Van cũng được lắp tại bồn chứa và cụm phối trộn để chuyển lưu chất giữa các bồn hoặc các công đoạn sản xuất.

Trong hệ thống có yêu cầu vệ sinh cao, cần lựa chọn đúng loại van bi 3 ngã vi sinh, chú ý đến thiết kế khoang van, khả năng thoát lưu chất, chất lượng bề mặt, vật liệu gioăng và khả năng vệ sinh CIP. Không phải mọi van bi 3 ngã công nghiệp đều phù hợp để sử dụng trực tiếp trong dây chuyền thực phẩm.

Mua van bi 3 ngã tại CK An Thịnh Tân

Nếu bạn đang tìm van bi 3 ngã cho hệ thống thực phẩm, đường ống công nghiệp hoặc dây chuyền cần chia và chuyển hướng lưu chất, CK An Thịnh Tân cung cấp nhiều cấu hình sản phẩm phù hợp với từng nhu cầu sử dụng.

Các dòng van bi 3 ngã tại CK An Thịnh Tân có nhiều lựa chọn về vật liệu inox, kích thước, kiểu kết nối và phương thức vận hành như tay gạt, điều khiển điện hoặc điều khiển khí nén. Đối với hệ thống yêu cầu vệ sinh cao, khách hàng có thể lựa chọn van bi 3 ngã inox vi sinh với cấu hình phù hợp với đường ống và lưu chất sử dụng.

CK An Thịnh Tân hỗ trợ tư vấn lựa chọn van dựa trên kích thước đường ống, vật liệu, kiểu bi L-Port/T-Port, áp suất, nhiệt độ, kiểu kết nối và phương thức điều khiển. Việc xác định đúng thông số ngay từ đầu giúp van tương thích với hệ thống và vận hành ổn định hơn.

Liên hệ CK An Thịnh Tân để được tư vấn và nhận báo giá van bi 3 ngã theo từng kích thước, vật liệu và cấu hình thực tế.
