Van y xiên khí nén inox vi sinh

Van Y xiên điều khiển khí nén, còn được gọi là van góc khí nén hoặc van xiên khí nén, là loại van sử dụng bộ truyền động khí nén để thực hiện quá trình đóng/mở dòng lưu chất tự động. Thân van có thiết kế dạng góc xiên, giúp dòng chảy đi qua thuận lợi và giảm tổn thất áp suất so với một số kiểu van có đường dẫn phức tạp.

Van thường được chế tạo từ inox 304 hoặc inox 316/316L, kết hợp bộ truyền động piston khí nén và gioăng làm kín phù hợp với điều kiện vận hành. Nhờ khả năng đóng mở nhanh, chịu áp và nhiệt tốt theo từng cấu hình, được sử dụng trong các hệ thống nước, khí nén, hơi, thực phẩm, đồ uống, hóa chất và dây chuyền sản xuất tự động

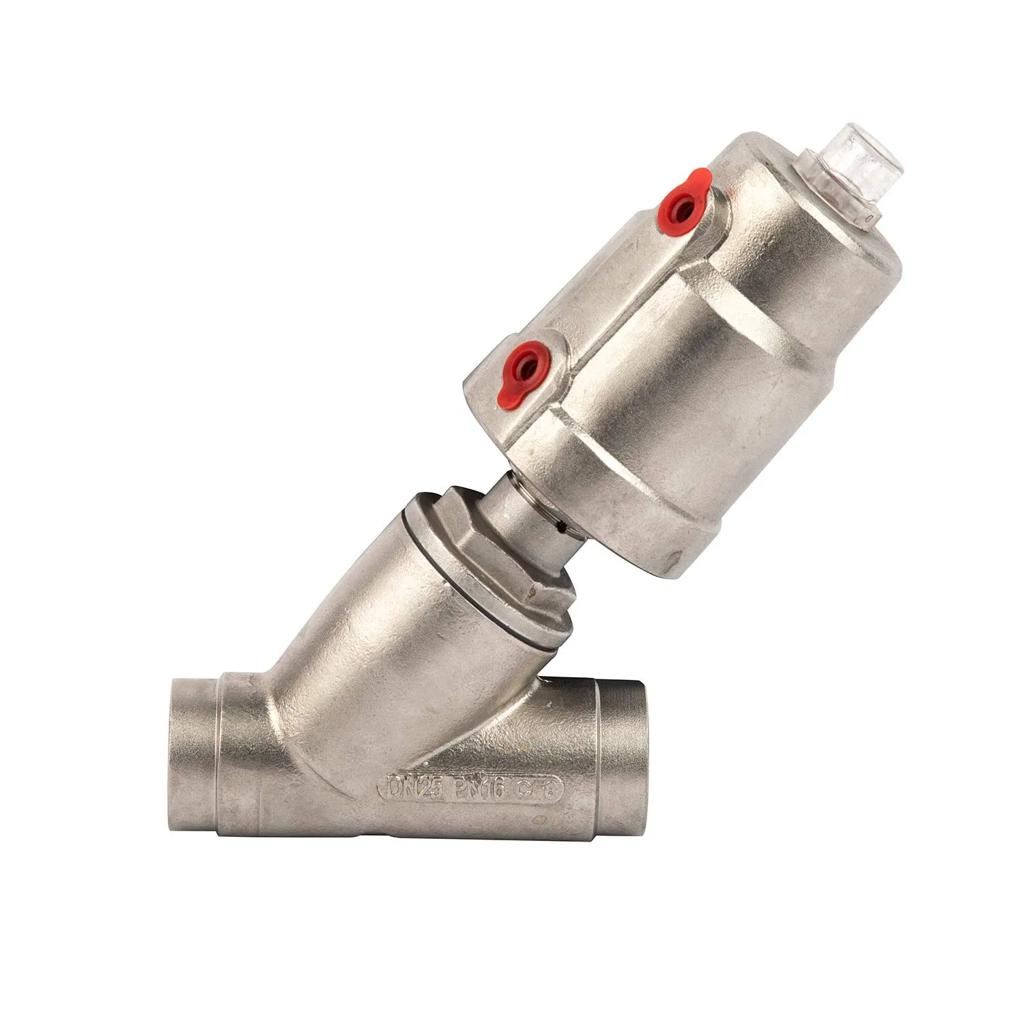

Van y xiên khí nén là gì?

Van Y xiên inox điều khiển khí nén (Angle Seat Valve) là loại van có thân thiết kế dạng góc xiên chữ Y, sử dụng bộ truyền động khí nén để đóng hoặc mở dòng lưu chất. Khi cấp khí vào actuator, piston tác động lên trục van làm thay đổi vị trí đĩa làm kín, từ đó kiểm soát lưu chất đi qua hệ thống một cách nhanh chóng.

Thân van thường được chế tạo từ inox SUS304 hoặc SUS316, có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường như nước, khí nén, hơi nóng và một số loại hóa chất. Tùy từng model, van có thể đáp ứng mức áp suất đến PN25, tuy nhiên cần kiểm tra datasheet thực tế trước khi lựa chọn.

Van Y xiên khí nén inox vi sinh thường có dải kích thước khoảng DN15 – DN100, phổ biến với kiểu kết nối ren; ngoài ra có thể có các cấu hình kết nối khác tùy nhà sản xuất. Thiết kế gọn, tốc độ đóng mở nhanh và khả năng hoạt động với tần suất cao giúp van phù hợp với nhiều dây chuyền tự động hóa.

So với van điện từ trong một số ứng dụng, van Y xiên inox điều khiển khí nén có thể là lựa chọn phù hợp khi hệ thống cần đóng mở thường xuyên, lưu lượng lớn hoặc làm việc với hơi và nhiệt độ cao, miễn là vật liệu thân, gioăng và bộ truyền động đáp ứng đúng điều kiện vận hành.

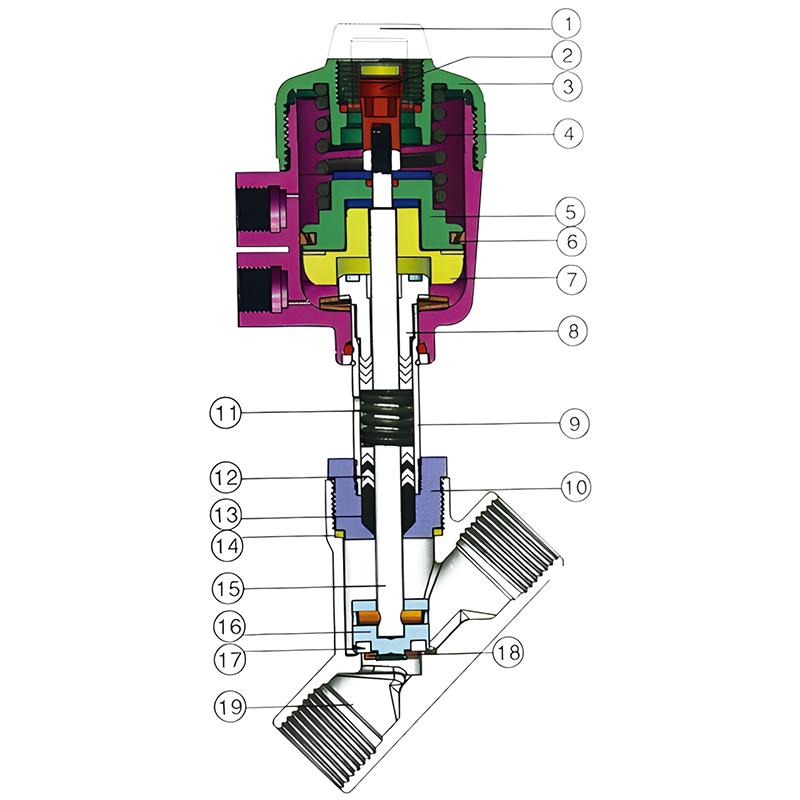

Cấu tạo của van y xiên khí nén

Van Y xiên điều khiển khí nén có cấu tạo gồm phần thân van dạng góc xiên kết hợp với bộ truyền động piston khí nén. Thiết kế này giúp van thực hiện quá trình đóng/mở nhanh và phù hợp với các hệ thống vận hành tự động. Các bộ phận chính gồm:

• Thân van: Thường được chế tạo từ inox SUS304 hoặc SUS316, có thiết kế dạng chữ Y giúp tạo đường dẫn lưu chất tương đối thông thoáng và giảm tổn thất áp suất.
• Đĩa van: Là bộ phận trực tiếp đóng/mở đường lưu chất, thường sử dụng SUS304 hoặc SUS316 tùy cấu hình sản phẩm.
• Trục van: Liên kết piston với đĩa van, có nhiệm vụ truyền chuyển động từ bộ truyền động xuống cơ cấu đóng/mở.
• Gioăng làm kín: Thường sử dụng PTFE hoặc vật liệu phù hợp, tạo độ kín tại vị trí đóng van và hạn chế rò rỉ lưu chất.
• Piston: Nằm bên trong actuator, nhận áp lực khí nén và chuyển thành chuyển động cơ học để tác động lên trục van.
• Lò xo hồi vị: Giúp đưa van về trạng thái an toàn khi ngừng cấp khí đối với cấu hình tác động đơn (single acting). Tùy thiết kế, van có thể là thường đóng hoặc thường mở.
• Bộ truyền động khí nén: Là cụm actuator phía trên thân van, sử dụng khí nén để điều khiển piston và thực hiện quá trình đóng/mở.
• Cổng cấp khí nén: Vị trí kết nối nguồn khí với actuator, cung cấp áp lực cần thiết để vận hành van.
• Bộ chỉ thị trạng thái: Cho phép quan sát nhanh van đang ở trạng thái đóng hoặc mở.
• Ống/cổ liên kết: Kết nối thân van với bộ truyền động và tạo khoảng cách phù hợp giữa phần lưu chất và actuator.
• Các chi tiết liên kết: Bao gồm trục vít, đai ốc và các bộ phận cố định giúp liên kết các cụm chi tiết thành một bộ van hoàn chỉnh.

Nhìn chung, cấu tạo van Y xiên khí nén tập trung vào cơ chế piston – trục – đĩa van, giúp chuyển áp lực khí nén thành chuyển động đóng/mở lưu chất nhanh và ổn định.

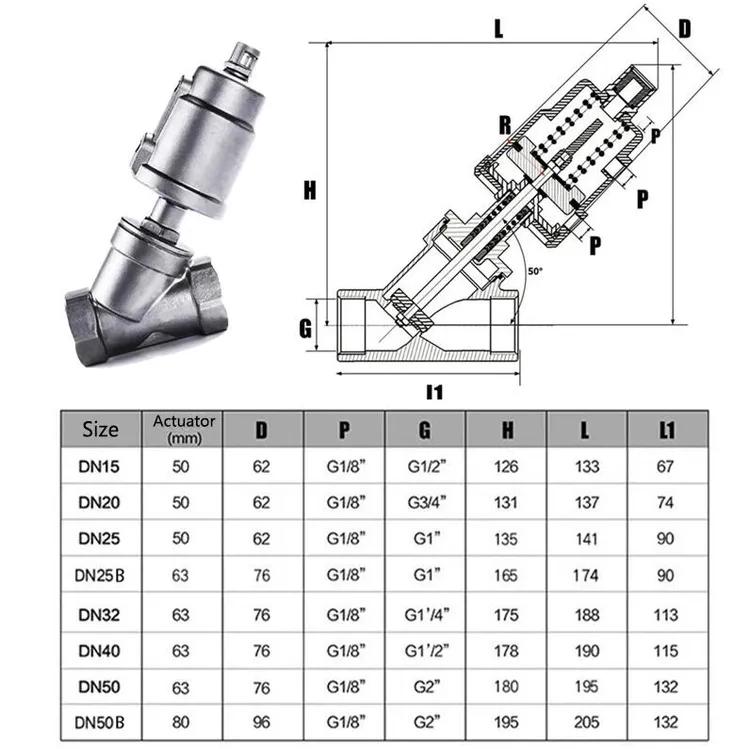

Thông số kỹ thuật của Van y xiên khí nén

Bảng thông số mô tả tham khảo:

Lưu ý: Các thông số trên mang tính tham khảo chung cho van Y xiên khí nén. Thông số thực tế về nhiệt độ, áp suất và kích thước cần được xác nhận theo từng model và datasheet của nhà sản xuất.

So sánh y xiên điều khiến khí nén tác động đơn và tác động kép

Van Y xiên điều khiển khí nén tác động đơn:

Van Y xiên khí nén tác động đơn (Single Acting) sử dụng khí nén kết hợp với lò xo hồi vị để vận hành. Với cấu hình thường đóng, khi chưa cấp khí, lực lò xo giữ van ở trạng thái đóng. Khi khí nén được cấp vào actuator, áp lực khí tác động lên piston, kéo hoặc đẩy trục van làm đĩa van rời khỏi vị trí làm kín và cho phép lưu chất đi qua.

Khi ngừng cấp khí, lò xo tự động đưa piston và đĩa van trở về vị trí ban đầu, giúp van đóng lại. Cơ chế này phù hợp với những hệ thống cần van tự trở về trạng thái an toàn khi mất nguồn khí.

Van Y xiên điều khiển khí nén tác động kép:

Van Y xiên khí nén tác động kép (Double Acting) sử dụng khí nén cho cả hai chiều chuyển động của piston. Actuator thường có hai cổng cấp/xả khí: khí được cấp luân phiên vào từng khoang để tạo lực đưa piston theo hướng đóng hoặc mở van.

Khác với loại tác động đơn, van tác động kép không sử dụng lò xo hồi vị làm cơ chế chính. Vì vậy, khi mất nguồn khí, van không tự động trở về vị trí đóng/mở bằng lò xo; trạng thái thực tế khi mất khí còn phụ thuộc thiết kế actuator, áp lực hệ thống và cấu hình điều khiển.

So sánh van Y xiên khí nén tác động đơn và tác động kép:

Giá của Y xiên khí nén là bao nhiêu

Giá cả sẽ thay đổi theo kích thước DN, vật liệu inox 304/316, kiểu tác động đơn hoặc kép, kiểu kết nối và thương hiệu. Theo bảng giá thị trường được công bố năm 2026, dòng inox 304 nối ren tác động đơn có giá tham khảo khoảng 1.150.000 – 2.900.000 đồng/cái cho DN15–DN50.

Ưu điểm và ứng dụng trong lĩnh vực công nghệ

Van Y xiên khí nén được sử dụng rộng rãi trong các hệ thống tự động nhờ khả năng đóng mở nhanh, thiết kế đường dòng thông thoáng và có thể làm việc với nhiều loại lưu chất. Khi lựa chọn đúng vật liệu và thông số kỹ thuật, van phù hợp với cả hệ thống nước, khí, hơi và một số môi trường công nghiệp khác.

Ưu điểm của van Y xiên khí nén

• Đóng mở nhanh: Bộ truyền động khí nén giúp van phản hồi nhanh, phù hợp với dây chuyền cần vận hành liên tục.
• Tổn thất áp suất thấp: Thiết kế thân dạng góc xiên tạo đường lưu chất tương đối thông thoáng.
• Khả năng chịu nhiệt và áp suất tốt: Tùy model, van có thể làm việc trong hệ thống hơi nóng và môi trường áp suất cao.
• Chống ăn mòn: Thân inox SUS304/SUS316 phù hợp với nhiều môi trường nước, khí và lưu chất công nghiệp.
• Dễ tự động hóa: Có thể kết hợp van điện từ, cảm biến vị trí và PLC để điều khiển theo quy trình.
• Độ kín tốt: Gioăng PTFE và cơ cấu đóng ép giúp hạn chế rò rỉ khi lựa chọn đúng điều kiện vận hành.
• Nhiều cấu hình: Có loại tác động đơn, tác động kép, nối ren hoặc mặt bích để lựa chọn theo hệ thống.

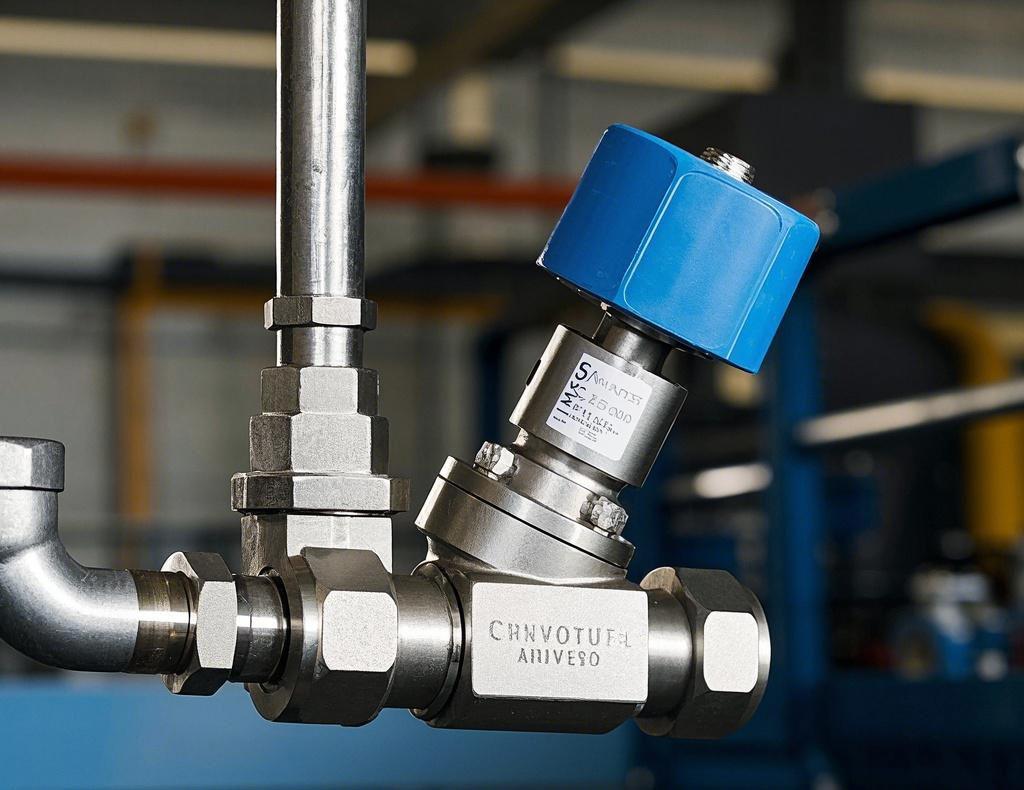

Ứng dụng trong lĩnh vực công nghiệp

Van Y xiên điều khiển khí nén thường được sử dụng trong hệ thống hơi nóng, khí nén, cấp thoát nước, máy móc tự động, dây chuyền sản xuất, thiết bị đóng gói và hệ thống xử lý lưu chất. Ngoài ra, các phiên bản sử dụng vật liệu và thiết kế phù hợp còn có thể ứng dụng trong ngành thực phẩm, đồ uống, hóa chất và dược phẩm.

Đặc biệt, tại những vị trí cần đóng mở với tần suất cao, là giải pháp đáng cân nhắc nhờ tốc độ vận hành nhanh và khả năng tích hợp tốt với hệ thống điều khiển tự động.

Mua van Y xiên khí nén tại CK An Thịnh Tân

Nếu bạn đang tìm van Y xiên khí nén cho hệ thống hơi, khí nén, nước hoặc dây chuyền sản xuất tự động, CK An Thịnh Tân cung cấp nhiều cấu hình sản phẩm phù hợp với từng điều kiện vận hành và yêu cầu lắp đặt.

Các dòng van Y xiên khí nén tại CK An Thịnh Tân có nhiều lựa chọn về inox SUS304/SUS316, kích thước DN, kiểu kết nối ren hoặc mặt bích, cùng cơ cấu tác động đơn và tác động kép. Khách hàng có thể lựa chọn cấu hình dựa trên lưu chất, nhiệt độ, áp suất và tần suất đóng mở của hệ thống.

CK An Thịnh Tân hỗ trợ tư vấn thông số kỹ thuật, lựa chọn kích thước và cấu hình van phù hợp, giúp hạn chế sai quy cách khi lắp đặt. Liên hệ CK An Thịnh Tân để nhận tư vấn và báo giá thêm các loại inox vi sinh và van Y xiên khí nén theo từng model, kích thước và số lượng thực tế.
