Van một chiều inox vi sinh

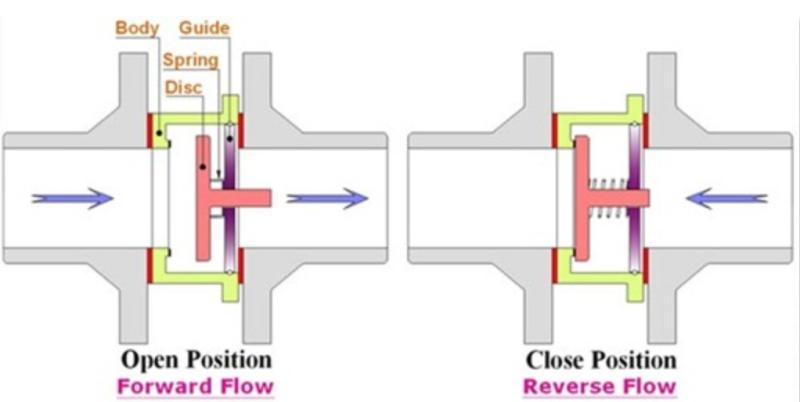

Cách thức hoạt động của van một chiều inox

Van một chiều inox hoạt động tự động dựa trên chênh lệch áp suất giữa phía đầu vào và đầu ra của van. Van không cần tay gạt hoặc bộ truyền động bên ngoài; chính áp lực của lưu chất sẽ tác động lên đĩa van để quyết định trạng thái đóng hoặc mở. Nguyên lý này được áp dụng cho nhiều thiết kế check valve, dù cơ cấu đóng có thể sử dụng lò xo, trọng lực hoặc kết cấu đĩa khác nhau.

Khi lưu chất đi đúng chiều

Khi áp suất phía đầu vào đủ lớn để thắng lực giữ của lò xo, trọng lượng đĩa và áp suất phía sau van, đĩa van sẽ rời khỏi vị trí làm kín. Cửa van mở và cho phép lưu chất tiếp tục di chuyển theo chiều thiết kế. Với van một chiều có lò xo, mức chênh áp bắt đầu làm van mở thường được gọi là cracking pressure và thay đổi theo thiết kế của từng model.

Khi lưu lượng giảm hoặc dừng

Khi máy bơm dừng hoặc áp suất đầu vào giảm, lực tác động lên đĩa không còn đủ để duy trì trạng thái mở. Lò xo hoặc trọng lực sẽ đưa đĩa van trở lại vị trí đóng, tùy cấu tạo của từng loại van. Ở van đĩa lò xo, cơ cấu này có thể đóng van trước khi dòng chảy ngược phát triển đáng kể.

Khi xuất hiện dòng chảy ngược

Nếu áp suất phía sau lớn hơn phía trước, dòng lưu chất có xu hướng quay ngược và tạo thêm lực ép đĩa van vào bề mặt làm kín. Van lúc này duy trì trạng thái đóng để hạn chế lưu chất chảy ngược qua đường ống.

Nhờ cơ chế hoạt động này, van một chiều inox giúp bảo vệ máy bơm, đồng hồ đo, van điều khiển và các thiết bị trên đường ống khỏi ảnh hưởng của dòng chảy ngược. Tuy nhiên, van một chiều không phải lúc nào cũng loại bỏ hoàn toàn hiện tượng búa nước (water hammer); việc lựa chọn đúng kiểu van và tốc độ đóng rất quan trọng để giảm nguy cơ phát sinh xung áp.

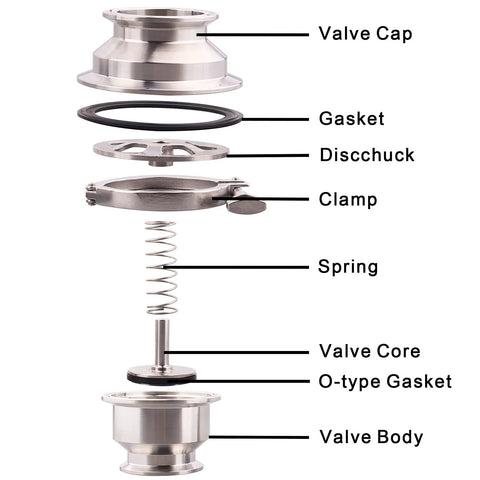

Cấu tạo của van 1 chiều inox

Van 1 chiều inox được cấu tạo từ nhiều chi tiết phối hợp với nhau để thực hiện chức năng tự động đóng mở theo hướng dòng chảy. Tùy từng kiểu van, cấu tạo có thể khác nhau, nhưng các bộ phận cơ bản thường gồm:

• Thân van: Là bộ phận chịu lực và bảo vệ toàn bộ cơ cấu bên trong, thường được chế tạo từ inox SUS304, SUS316 hoặc SUS316L. Thân van có thể sử dụng kết nối ren, mặt bích, hàn hoặc Clamp tùy hệ thống.
• Đĩa van: Trực tiếp kiểm soát dòng lưu chất. Khi áp suất đầu vào đủ lớn, đĩa dịch chuyển để mở đường dòng; khi áp suất giảm hoặc xuất hiện dòng chảy ngược, đĩa trở về vị trí đóng. Đĩa có thể mang dạng lá lật, đĩa tròn, piston hoặc cánh kép tùy thiết kế.
• Trục van: Có nhiệm vụ giữ và định hướng chuyển động của đĩa. Ở van một chiều lá lật, trục đóng vai trò như bản lề, giúp đĩa xoay đóng/mở theo tác động của dòng chảy.
• Lò xo hồi vị: Xuất hiện ở các dòng van một chiều lò xo, thường được làm từ thép không gỉ có độ đàn hồi phù hợp. Khi áp lực đầu vào giảm, lò xo đẩy đĩa trở lại seat để đóng van và hạn chế dòng chảy ngược.
• Gioăng làm kín: Được bố trí tại khu vực tiếp xúc giữa đĩa và thân van, giúp hạn chế rò rỉ khi van đóng. Vật liệu thường gặp gồm PTFE, EPDM hoặc FKM, lựa chọn theo lưu chất và nhiệt độ vận hành.

Sự phối hợp giữa đĩa van, trục, lò xo và bộ phận làm kín giúp van một chiều inox vận hành tự động mà không cần tay gạt hay nguồn điều khiển bên ngoài.

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật van một chiều inox tham khảo. Các thông số cụ thể sẽ thay đổi tùy loại van, kích thước và nhà sản xuất.

Lưu ý: Các giá trị về PN và nhiệt độ chỉ mang tính tham khảo. Khi lựa chọn van một chiều inox, cần kiểm tra datasheet của model cụ thể, đặc biệt với hệ thống hơi nóng, hóa chất hoặc áp suất cao. Đối với van một chiều inox vi sinh, nên kiểm tra thêm độ nhám bề mặt, SUS316L, tiêu chuẩn Clamp và khả năng vệ sinh CIP/SIP.

Xem thêm: Van màng inox vi sinh

Xem thêm: Van y xiên khí nén inox vi sinh

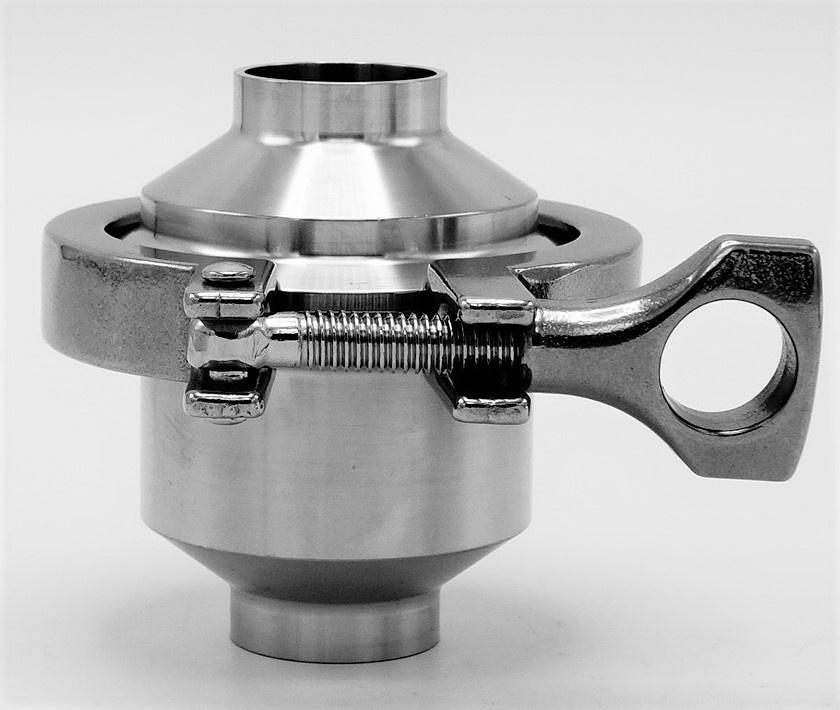

Một số van 1 chiều phổ biến hiện nay

Trong các hệ thống đường ống công nghiệp và vi sinh, van một chiều inox được sản xuất với nhiều kiểu kết nối khác nhau. Trong đó, van một chiều vi sinh nối hàn và nối Clamp là hai dòng thường gặp trong các dây chuyền yêu cầu vệ sinh cao.

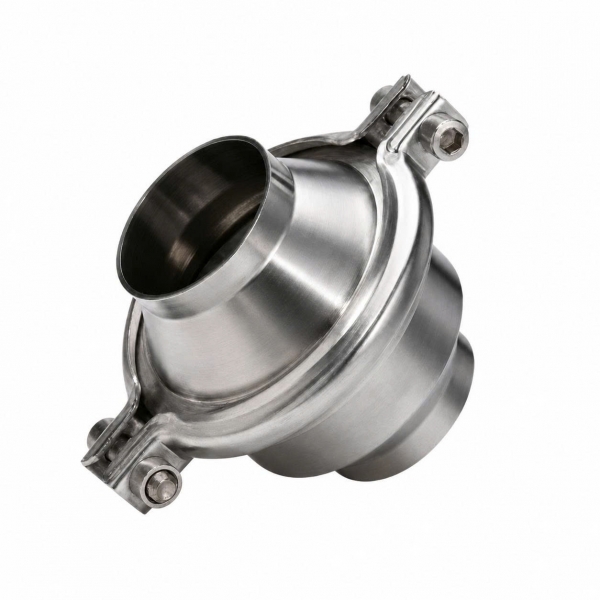

Van một chiều inox vi sinh nối hàn

Van một chiều inox vi sinh nối hàn là loại van được liên kết trực tiếp với đường ống bằng phương pháp hàn. Kiểu kết nối này tạo mối nối cố định, chắc chắn và giảm số lượng chi tiết tháo lắp trên tuyến ống.

Van thường được chế tạo từ SUS304 hoặc SUS316L, hoạt động tự động dựa trên chênh lệch áp suất của dòng lưu chất. Khi dòng chảy đi đúng chiều, đĩa van mở; khi áp suất giảm hoặc xuất hiện dòng chảy ngược, cơ cấu van đóng lại để hạn chế lưu chất quay ngược.

Loại van này phù hợp với các tuyến ống vi sinh cố định, đặc biệt trong ngành thực phẩm, sữa, đồ uống, dược phẩm và mỹ phẩm.

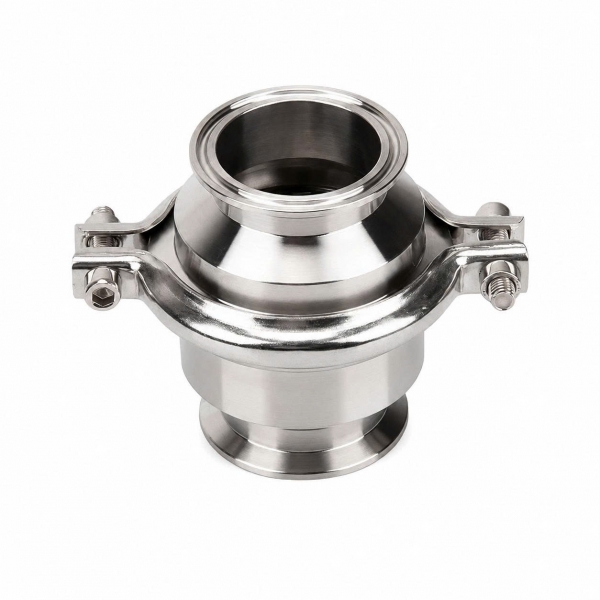

Van một chiều inox vi sinh nối Clamp

Van một chiều inox vi sinh nối Clamp sử dụng kết nối Clamp gồm Ferrule, gioăng và cùm kẹp, giúp liên kết van với đường ống nhanh chóng. Ưu điểm nổi bật là dễ tháo van khỏi hệ thống để kiểm tra, vệ sinh hoặc thay thế linh kiện.

Thân van thường sử dụng SUS304 hoặc SUS316L, bề mặt tiếp xúc lưu chất được hoàn thiện nhẵn theo yêu cầu của từng sản phẩm. Van tự động cho lưu chất đi theo một chiều và đóng lại khi dòng chảy có xu hướng đảo chiều.

Nhờ khả năng tháo lắp thuận tiện, van một chiều vi sinh nối Clamp đặc biệt phù hợp với các dây chuyền cần vệ sinh và bảo trì định kỳ.

Ưu điểm trong lĩnh vực thực phẩm

• Ngăn dòng chảy ngược: Giúp lưu chất di chuyển theo hướng thiết kế, hạn chế chảy ngược về bồn, máy bơm hoặc công đoạn trước.
• Hoạt động tự động: Van đóng/mở theo áp lực lưu chất, thông thường không cần nguồn điện, khí nén hoặc thao tác thủ công.
• Chống ăn mòn tốt: Các phiên bản SUS304 và SUS316L phù hợp với nhiều loại lưu chất trong dây chuyền thực phẩm.
• Hỗ trợ yêu cầu vệ sinh: Van vi sinh có bề mặt tiếp xúc lưu chất được hoàn thiện nhẵn, giúp hạn chế bám cặn và thuận tiện vệ sinh.
• Kết nối linh hoạt: Có các phiên bản nối Clamp hoặc nối hàn, phù hợp với nhiều cấu hình đường ống.
• Dễ bảo trì: Đặc biệt với loại nối Clamp, van có thể tháo khỏi đường ống tương đối nhanh để kiểm tra, vệ sinh hoặc thay gioăng.
• Bảo vệ thiết bị: Hạn chế dòng chảy ngược tác động đến máy bơm, bồn chứa, thiết bị định lượng và các cụm xử lý phía trước.

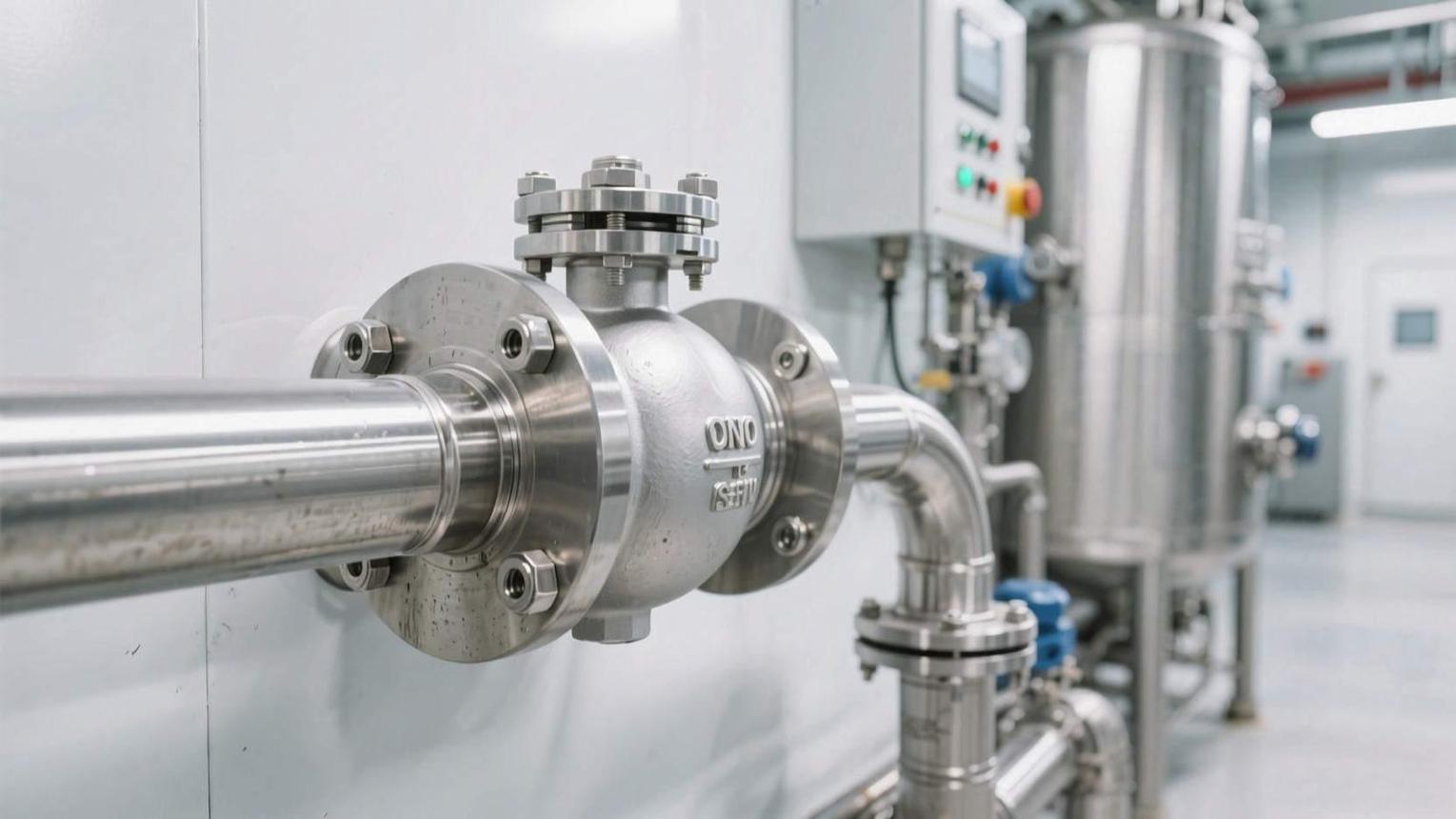

Ứng dụng trong ngành thực phẩm

Van một chiều inox vi sinh thường được lắp trên đường ống vận chuyển sữa, nước giải khát, bia, nước tinh khiết, nước trái cây, siro, dầu thực phẩm và các lưu chất phù hợp khác. Van cũng được sử dụng tại đầu ra máy bơm, giữa các bồn chứa, cụm phối trộn và các công đoạn cần kiểm soát hướng dòng chảy.

Đối với dây chuyền yêu cầu vệ sinh cao, cần lựa chọn van dựa trên SUS304/SUS316L, thiết kế bên trong, độ nhám bề mặt, vật liệu gioăng, kiểu kết nối và khả năng CIP/SIP, thay vì chỉ dựa vào kích thước đường ống.
