Van kính thuỷ

Van kính thủy là thiết bị được lắp bên ngoài bồn chứa hoặc bồn tank nhằm hỗ trợ người vận hành quan sát và xác định mức chất lỏng bên trong bồn. Một bộ van thường gồm đầu kết nối phía trên và phía dưới, kết hợp với ống quan sát trong suốt để tạo thành hệ thống báo mức trực quan.

Khi được kết nối với bồn, chất lỏng đi vào ống quan sát và tạo mức tương ứng với lượng lưu chất bên trong. Nhờ đó, người vận hành có thể theo dõi mực chất lỏng, màu sắc và một số trạng thái trực quan của lưu chất mà không cần mở nắp bồn.

Bảng giá của van kính thủy

Dưới đây là bảng giá van kính thủy inox tham khảo để khách hàng dự trù chi phí khi lựa chọn thiết bị cho bồn chứa, bồn tank thực phẩm và hệ thống công nghiệp.

*Lưu ý: Bảng trên là mức giá tham khảo, không phải báo giá cố định. Giá van kính thủy thực tế phụ thuộc vào vật liệu inox 304/316, kích thước đầu kết nối, chiều dài và vật liệu ống quan sát, gioăng, áp suất làm việc, số lượng đặt hàng và nhà sản xuất. Khi đăng lên website, nên để CTA “Liên hệ CK An Thịnh Tân để nhận báo giá van kính thủy mới nhất” thay vì niêm yết giá cố định nếu giá sản phẩm thường xuyên thay đổi.

Xem thêm giá của các loại van inox vi sinh: https://ckanthinhtan.com.vn/van-inox-vi-sinh

Xem thêm: Van bi 3 ngã

Xem thêm: Van bướm inox vi sinh

Thông số kỹ thuật của Van kính thuỷ

Van kính thủy được sản xuất với nhiều kích thước và cấu hình khác nhau để phù hợp với bồn tank và hệ thống đường ống. Dưới đây là bảng thông số kỹ thuật van kính thủy tham khảo:

Các thông số về áp suất và nhiệt độ của van kính thủy cần được kiểm tra theo datasheet của từng model, đặc biệt khi sử dụng với lưu chất nóng hoặc hệ thống có áp suất. Việc lựa chọn đúng vật liệu ống quan sát và gioăng cũng rất quan trọng để đảm bảo khả năng vận hành ổn định.

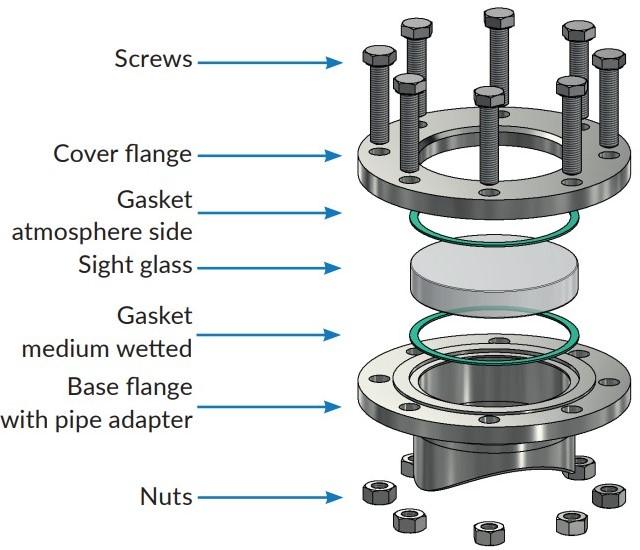

Cấu tạo của Van kính thuỷ

Van kính thủy có cấu tạo tương đối đơn giản, được thiết kế để kết nối với bồn tank và tạo thành hệ thống quan sát mức chất lỏng trực tiếp từ bên ngoài. Tùy từng model, cấu tạo có thể khác nhau, nhưng thường gồm các bộ phận chính sau:

• Thân van: Thường được chế tạo từ inox SUS304 hoặc SUS316, có nhiệm vụ liên kết các chi tiết và kết nối van với bồn chứa.
• Van trên và van dưới: Được lắp tại hai vị trí tương ứng trên bồn, giúp lưu chất đi vào ống quan sát và thể hiện mức chất lỏng tương ứng với bên trong bồn.
• Ống quan sát: Là bộ phận trong suốt nằm giữa hai đầu van, giúp người vận hành quan sát mực và màu sắc của chất lỏng. Vật liệu có thể là thủy tinh hoặc loại ống trong suốt chuyên dụng tùy thiết kế.
• Đầu kết nối: Có thể sử dụng kết nối ren, Clamp hoặc hàn tùy cấu hình của bồn và yêu cầu lắp đặt.
• Gioăng làm kín: Thường sử dụng EPDM, Silicone hoặc PTFE tùy model và loại lưu chất, giúp hạn chế rò rỉ tại các vị trí liên kết.
• Cơ cấu khóa van: Cho phép đóng dòng lưu chất vào ống quan sát khi cần kiểm tra, vệ sinh hoặc thay thế bộ phận quan sát.

Nhờ cấu tạo này, van kính thủy inox cho phép kiểm tra mức chất lỏng trong bồn một cách trực quan mà không cần mở nắp bồn. Với các hệ thống thực phẩm và đồ uống, cần ưu tiên vật liệu và thiết kế phù hợp với yêu cầu vệ sinh của dây chuyền.

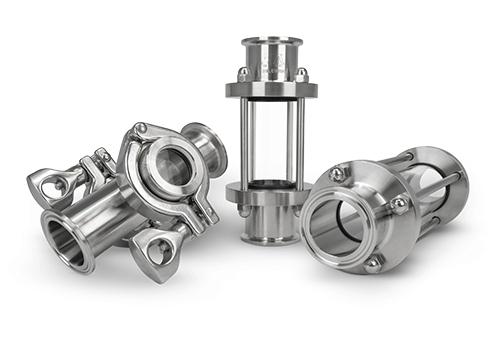

Các loại Van kính thuỷ hiện nay

Hiện nay, van lấy mẫu inox có nhiều kiểu thiết kế và kết nối khác nhau. Trong đó, ba loại thường gặp là van lấy mẫu inox vi sinh nối Clamp, van lấy mẫu inox nối ren và Van kính thủy inox mặt bích. Mỗi loại phù hợp với yêu cầu vệ sinh và hệ thống đường ống khác nhau.

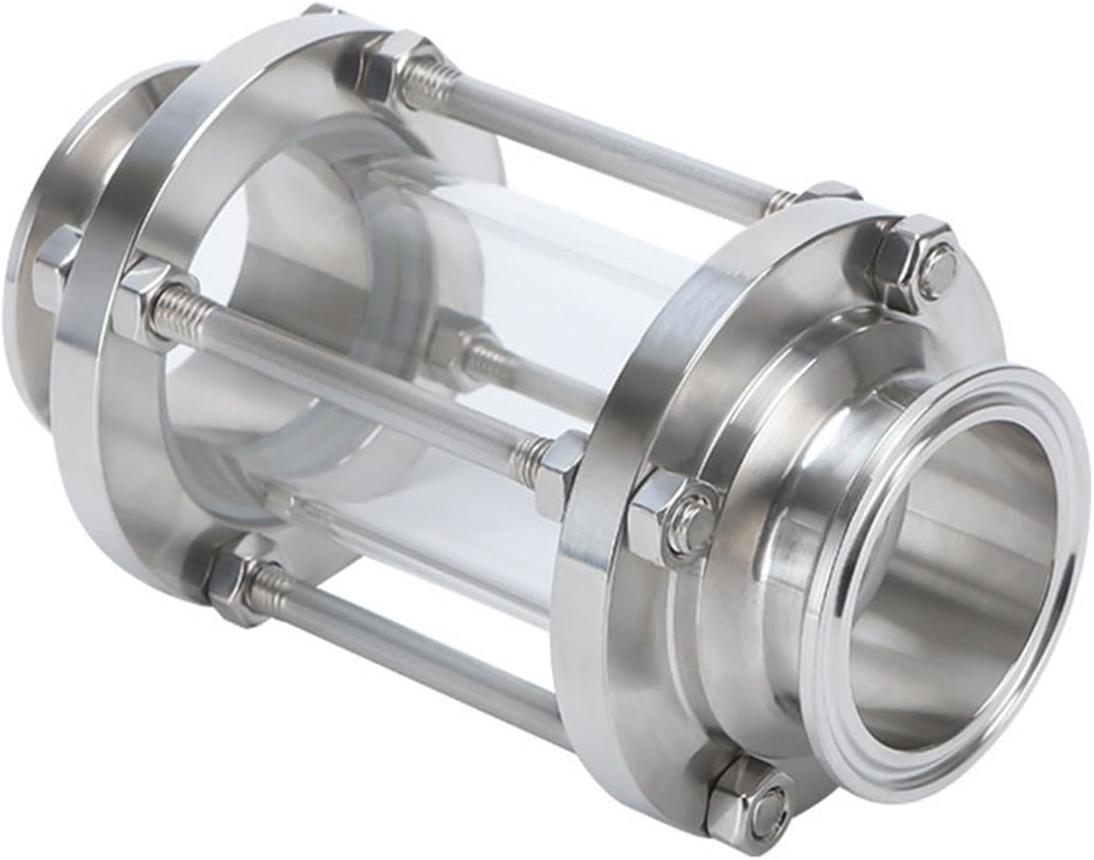

Van kính thủy inox vi sinh

Van kính thủy inox vi sinh được thiết kế cho các hệ thống bồn chứa yêu cầu cao về vệ sinh, thường gặp trong ngành thực phẩm, đồ uống, sữa, dược phẩm và mỹ phẩm. Van thường sử dụng SUS304 hoặc SUS316L, bề mặt tiếp xúc lưu chất được hoàn thiện nhẵn nhằm hạn chế bám cặn và thuận tiện cho quá trình vệ sinh.

Van kết hợp với ống quan sát trong suốt để người vận hành theo dõi trực tiếp mức và màu sắc của chất lỏng bên trong bồn. Các phiên bản vi sinh thường sử dụng kết nối Clamp hoặc hàn, tùy theo thiết kế của hệ thống.

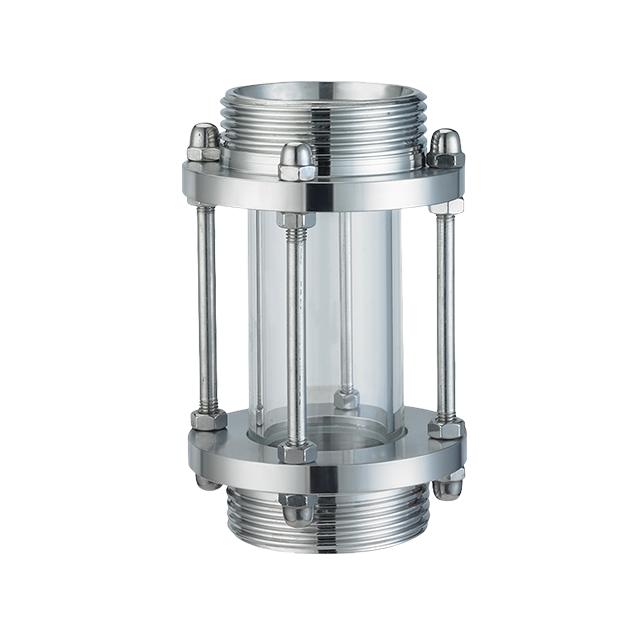

Van kính thủy inox nối ren

Van kính thủy inox nối ren sử dụng các đầu ren để liên kết với bồn chứa và hệ thống ống quan sát. Kiểu kết nối này có ưu điểm lắp đặt tương đối đơn giản, dễ tháo và thay thế, phù hợp với nhiều loại bồn chứa công nghiệp.

Thân van thường được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn tốt trong nhiều môi trường phù hợp. Khi lựa chọn cần kiểm tra chính xác kích thước và tiêu chuẩn ren để đảm bảo tương thích với đầu chờ trên bồn.

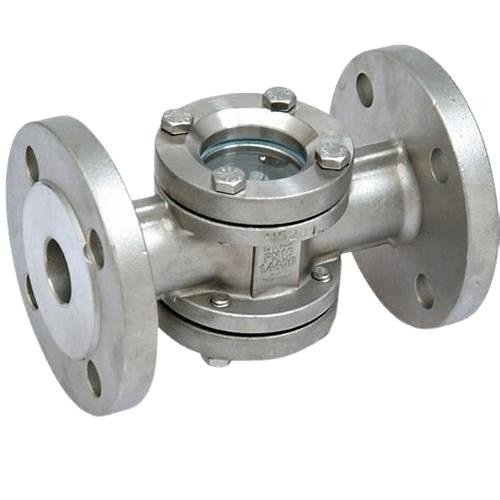

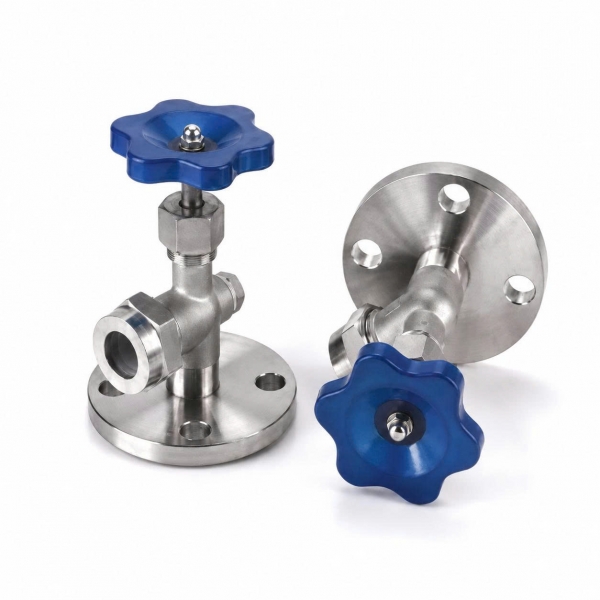

Van kính thủy inox mặt bích

Van kính thủy inox mặt bích sử dụng mặt bích và bu lông để liên kết với bồn chứa. Kết cấu này tạo liên kết chắc chắn và thường được lựa chọn cho các hệ thống có đường kính kết nối lớn hoặc yêu cầu lắp đặt công nghiệp.

Van có thể được sản xuất từ inox 304 hoặc inox 316 và kết hợp với ống quan sát để theo dõi mức chất lỏng. Khi lựa chọn loại mặt bích cần xác định đúng DN, tiêu chuẩn mặt bích, cấp áp suất, vật liệu gioăng và điều kiện vận hành của hệ thống.

Ưu điểm và ứng dụng trong lĩnh vực công nghệ

Van kính thủy inox là thiết bị hỗ trợ người vận hành quan sát trực tiếp mức và trạng thái trực quan của chất lỏng bên trong bồn chứa. Nhờ cấu tạo đơn giản và khả năng theo dõi tại chỗ, thiết bị được sử dụng trong nhiều hệ thống sản xuất và xử lý lưu chất.

Ưu điểm của van kính thủy inox

• Quan sát trực tiếp mức chất lỏng: Giúp theo dõi lượng lưu chất trong bồn mà không cần mở nắp.
• Dễ theo dõi màu sắc lưu chất: Ống trong suốt giúp người vận hành nhận biết một số thay đổi trực quan của chất lỏng.
• Khả năng chống ăn mòn tốt: Thân van bằng inox 304 hoặc inox 316 phù hợp với nhiều môi trường làm việc.
• Nhiều kiểu kết nối: Có thể lựa chọn dạng vi sinh, nối ren hoặc mặt bích tùy thiết kế bồn chứa.
• Cấu tạo đơn giản: Thuận tiện cho quá trình kiểm tra, tháo lắp và bảo trì.
• Đa dạng kích thước: Có thể lựa chọn theo kích thước đầu chờ và chiều cao cần quan sát trên bồn.

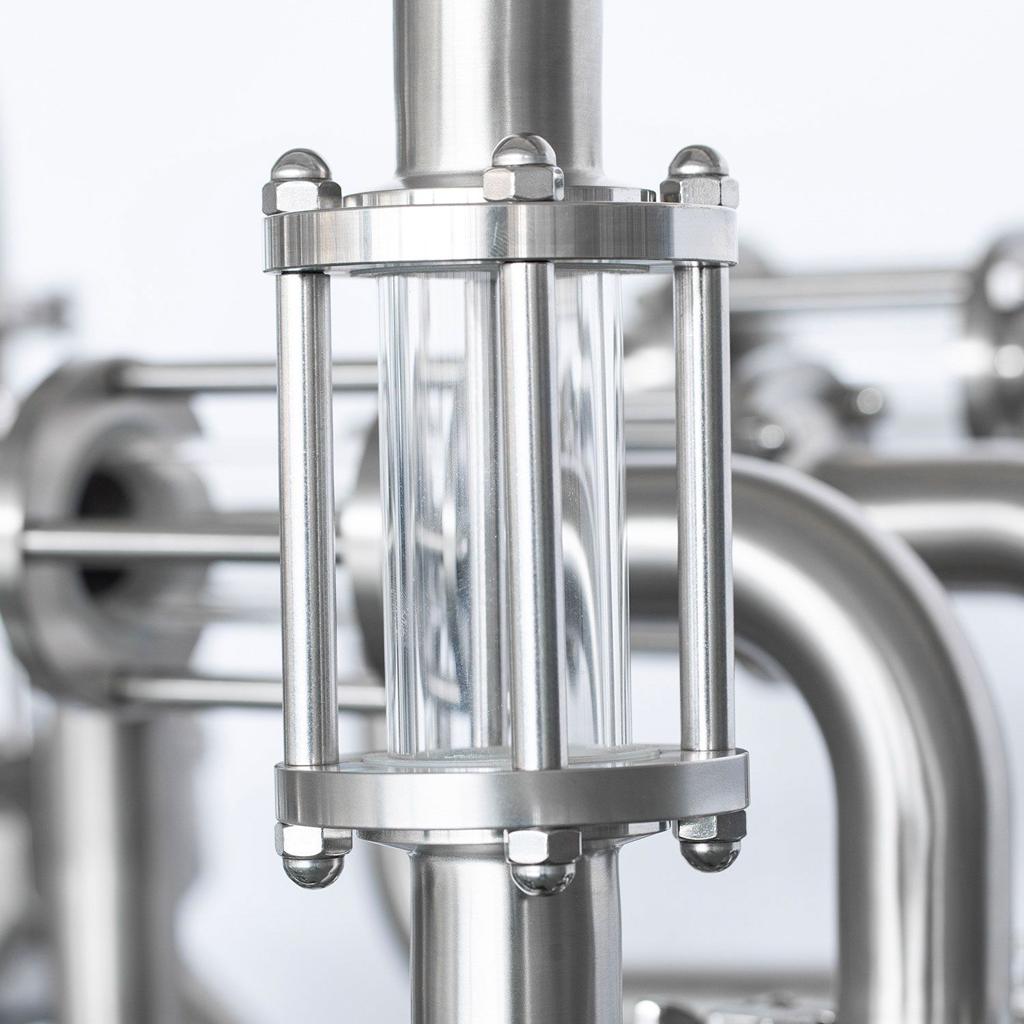

Ứng dụng của van kính thủy

Van kính thủy inox được sử dụng trên các loại bồn chứa nước, bồn thực phẩm, bồn sữa, bồn bia – nước giải khát, bồn hóa chất, bồn phối trộn và bồn chứa nguyên liệu. Thiết bị giúp nhân viên vận hành theo dõi mức chất lỏng trong quá trình nạp, chứa, phối trộn hoặc xả lưu chất.

Trong các ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm, nên lựa chọn van kính thủy có vật liệu, gioăng, kiểu kết nối và thiết kế bề mặt phù hợp với yêu cầu vệ sinh. Đối với hệ thống hóa chất, nhiệt độ hoặc áp suất cao, cần kiểm tra thêm khả năng tương thích của inox, vật liệu ống quan sát và giới hạn áp suất – nhiệt độ trước khi sử dụng.

Mua van kính thủy tại CK An Thịnh Tân

Nếu bạn đang tìm kiếm van kính thủy để lắp đặt cho bồn chứa, bồn tank hoặc hệ thống sản xuất, CK An Thịnh Tâncung cấp nhiều lựa chọn phù hợp với từng nhu cầu sử dụng. Sản phẩm có các phiên bản như van kính thủy inox vi sinh, van kính thủy nối ren và van kính thủy mặt bích, với vật liệu inox 304 hoặc inox 316 tùy cấu hình.

Khi lựa chọn van kính thủy tại CK An Thịnh Tân, khách hàng có thể được tư vấn dựa trên kích thước đầu kết nối, chiều dài ống quan sát, loại lưu chất, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống. Việc lựa chọn đúng thông số giúp van tương thích tốt hơn với bồn chứa và thuận tiện trong quá trình vận hành, kiểm tra và bảo trì.

Liên hệ CK An Thịnh Tân để được tư vấn sản phẩm và nhận báo giá van kính thủy và các loại inox vi sinh khác, phù hợp với kích thước, vật liệu và số lượng cần sử dụng
