Van bướm inox vi sinh

Van bướm vi sinh (Sanitary Butterfly Valve) là loại van dùng để đóng, mở và kiểm soát dòng lưu chất trong các hệ thống đường ống yêu cầu vệ sinh cao. Van hoạt động bằng cách xoay đĩa van khoảng 90° để chuyển từ trạng thái đóng sang mở, nhờ đó thao tác nhanh và cấu tạo tương đối đơn giản.

Van thường được chế tạo từ inox 304 hoặc inox 316L, với bề mặt tiếp xúc lưu chất được hoàn thiện nhẵn nhằm hạn chế bám cặn và thuận tiện vệ sinh. Tùy hệ thống, van có thể sử dụng kết nối Clamp, hàn hoặc Union (rắc co) và vận hành bằng tay gạt, tay rút, khí nén hoặc bộ truyền động điện.

Nhờ thiết kế gọn, dễ tháo lắp và phù hợp với quy trình vệ sinh CIP/SIP khi được thiết kế đúng yêu cầu, van bướm vi sinh được sử dụng phổ biến trong các ngành thực phẩm, sữa, bia – nước giải khát, dược phẩm, mỹ phẩm và công nghệ sinh học.

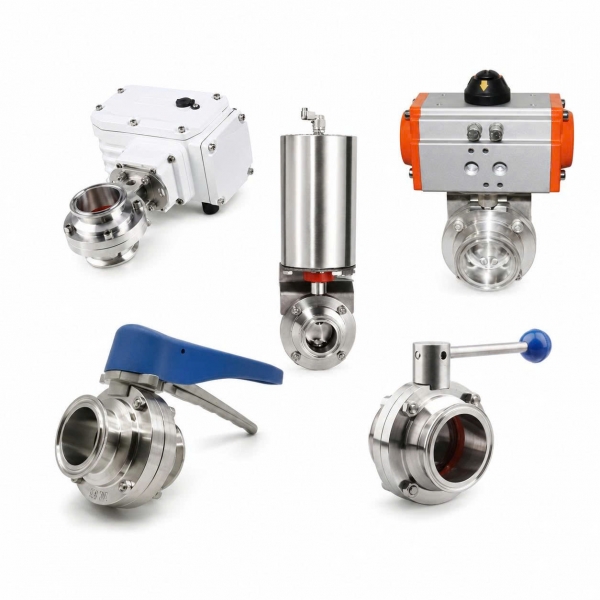

Các loại van bướm vi sinh hiện nay

Van bướm vi sinh hiện nay được sản xuất với nhiều kiểu kết nối và phương thức điều khiển khác nhau để phù hợp với từng hệ thống đường ống. Các loại phổ biến gồm:

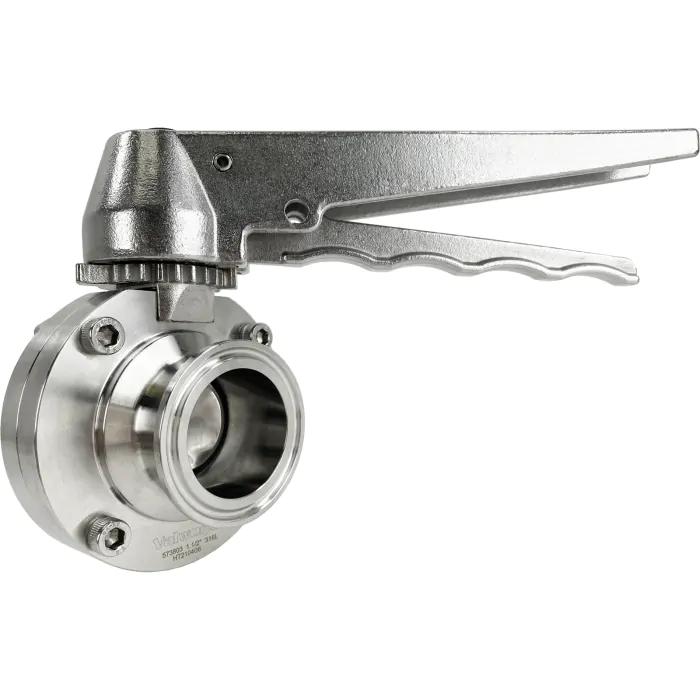

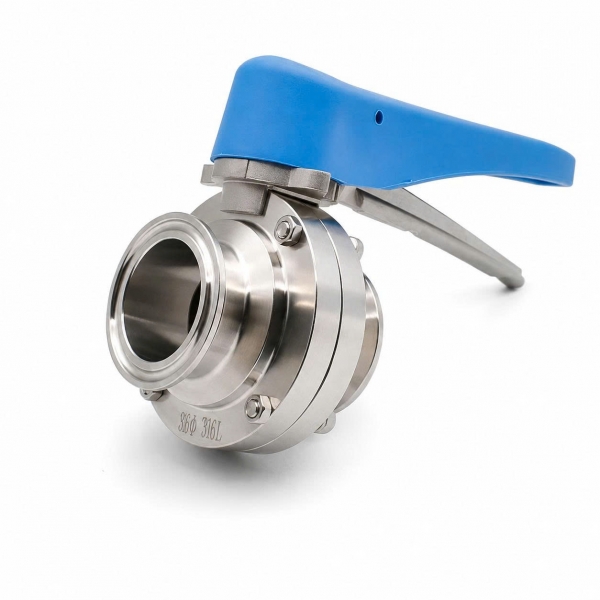

Van bướm vi sinh tay kẹp Inox SUS304 – SUS316

Van bướm vi sinh tay kẹp Inox SUS304 – SUS316 là dòng van vận hành thủ công, sử dụng tay kẹp để đóng mở đĩa van trong phạm vi khoảng 0–90°. Thân và đĩa van thường được chế tạo từ SUS304 hoặc SUS316/316L, có bề mặt nhẵn và phù hợp với các hệ thống yêu cầu vệ sinh cao.

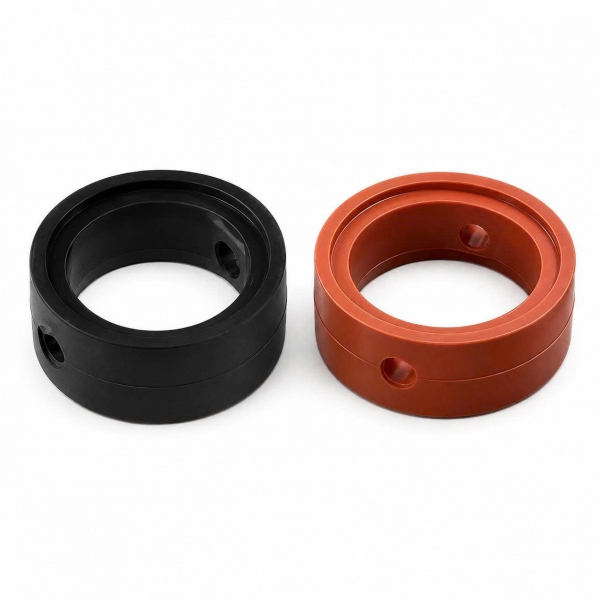

Van có ưu điểm kết cấu đơn giản, thao tác nhanh, dễ bảo trì và chi phí đầu tư hợp lý. Tùy cấu hình, van có thể sử dụng kết nối Clamp, hàn hoặc rắc co và các loại gioăng như EPDM, Silicone hoặc PTFE. Sản phẩm thường được sử dụng trong hệ thống thực phẩm, sữa, bia, nước giải khát và mỹ phẩm.

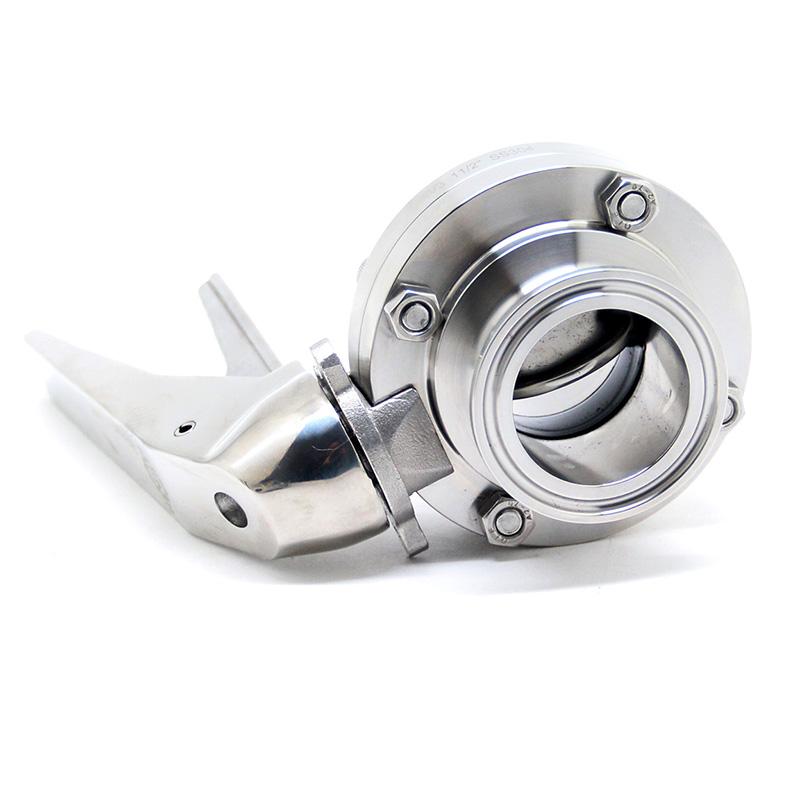

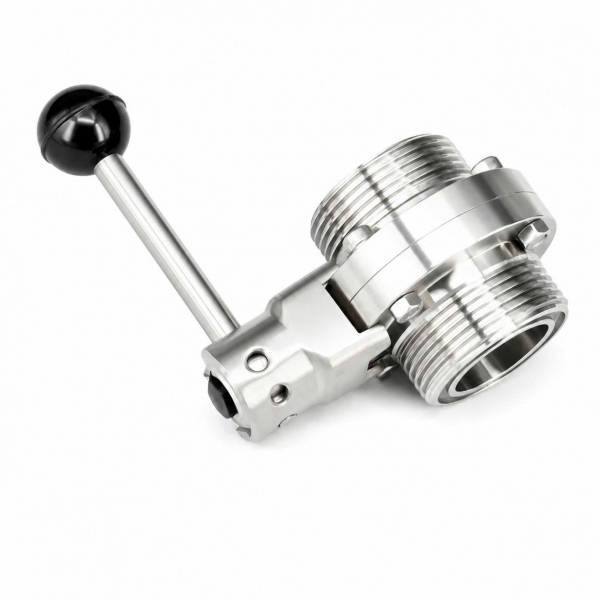

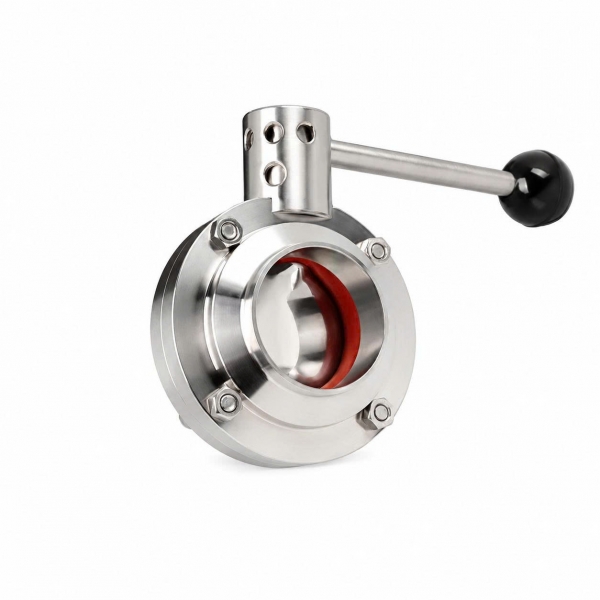

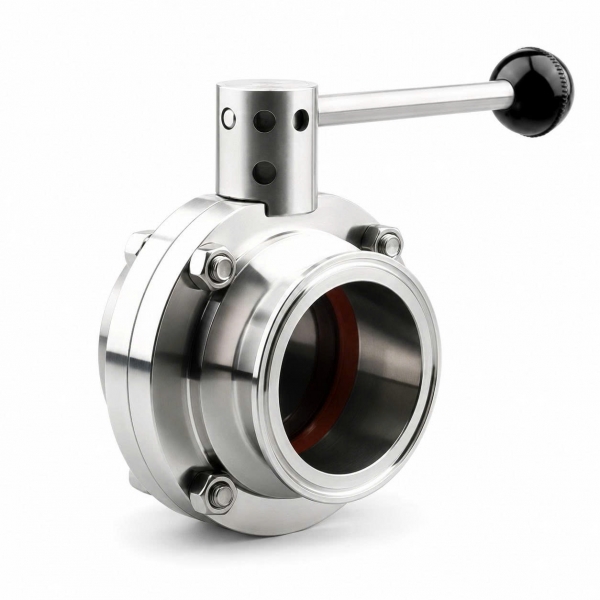

Van bướm vi sinh tay rút đầu hàn

Van bướm vi sinh tay rút đầu hàn sử dụng cơ cấu tay rút để điều khiển vị trí đóng mở của đĩa van, trong khi hai đầu van được hàn trực tiếp vào đường ống. Kiểu kết nối này tạo thành tuyến ống cố định, phù hợp với những vị trí ít có nhu cầu tháo van khỏi hệ thống.

Van thường sử dụng inox 304 hoặc 316L, có nhiều kích thước DN/OD và có thể được lựa chọn theo hệ tiêu chuẩn của đường ống. Ưu điểm của sản phẩm là kết nối chắc chắn, kết cấu gọn và giảm số lượng mối nối tháo lắp trên tuyến ống.

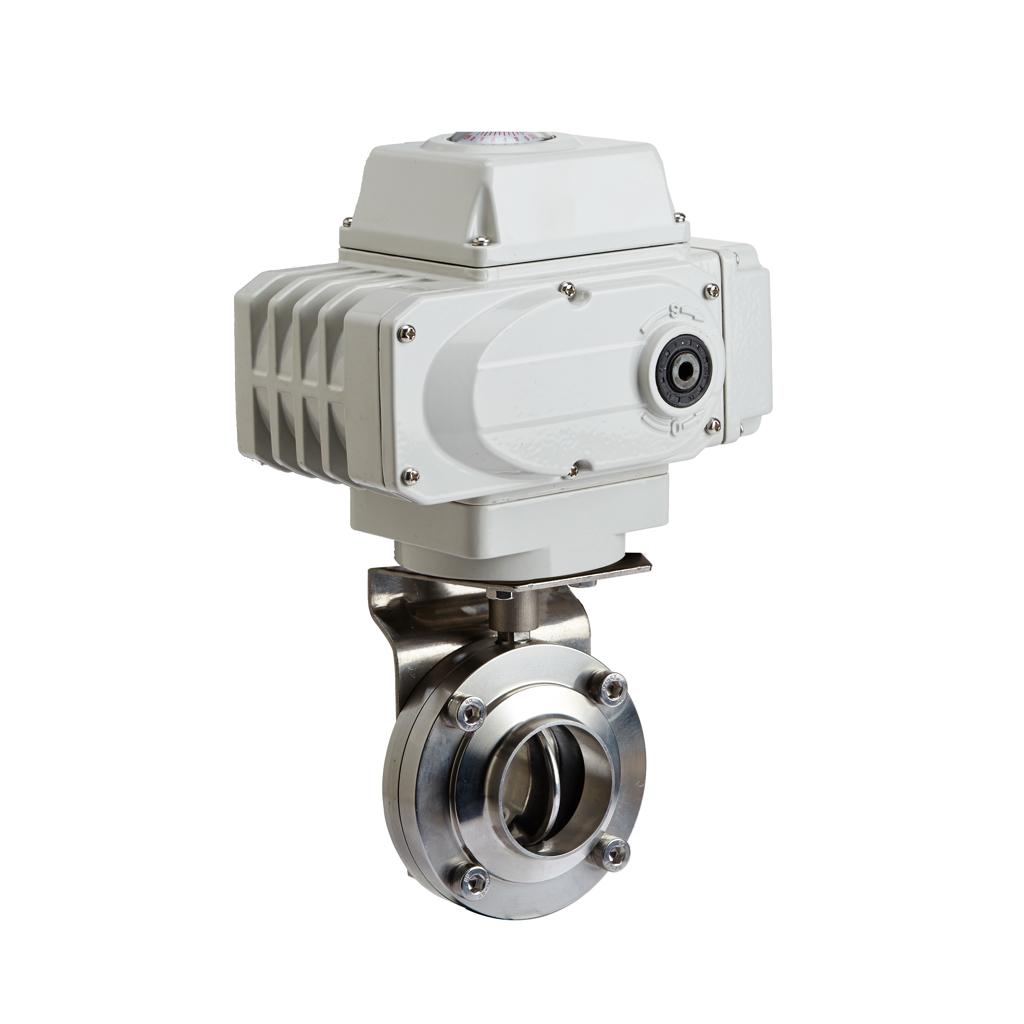

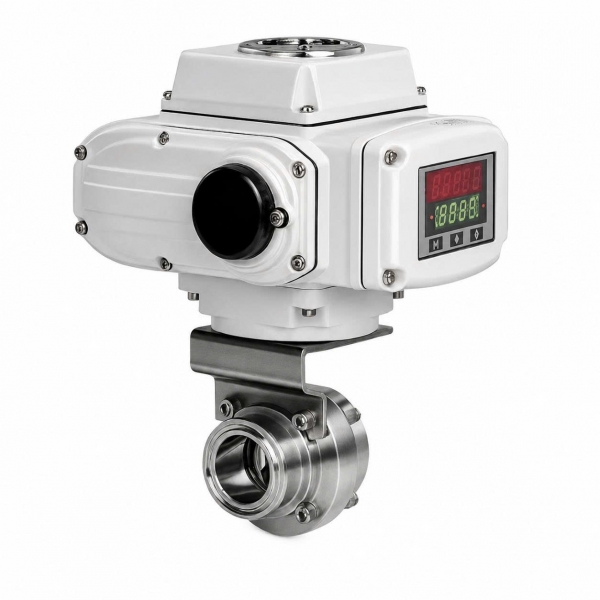

Van bướm điện nối Clamp inox vi sinh

Van bướm điện nối Clamp inox vi sinh kết hợp thân van bướm với bộ truyền động điện (electric actuator), cho phép đóng mở van tự động mà không cần thao tác trực tiếp bằng tay. Hai đầu Clamp giúp việc lắp đặt, tháo van và kiểm tra gioăng thuận tiện.

Van có thể sử dụng thân SUS304 hoặc SUS316/316L, tùy môi trường vận hành. Bộ truyền động điện cần được lựa chọn theo điện áp, mô-men xoắn, kiểu ON/OFF hoặc tuyến tính và yêu cầu điều khiển của hệ thống. Sản phẩm phù hợp với dây chuyền thực phẩm, đồ uống và các hệ thống cần điều khiển van từ xa.

Tìm hiểu thêm về inox vi sinh

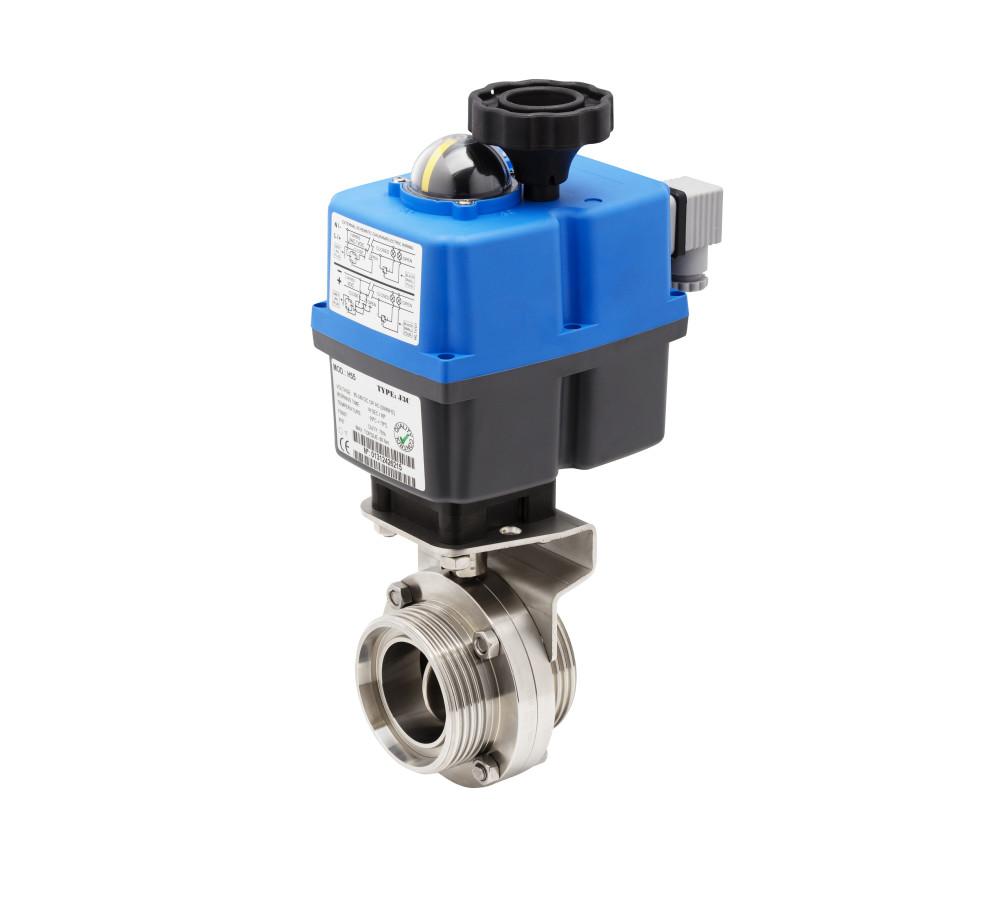

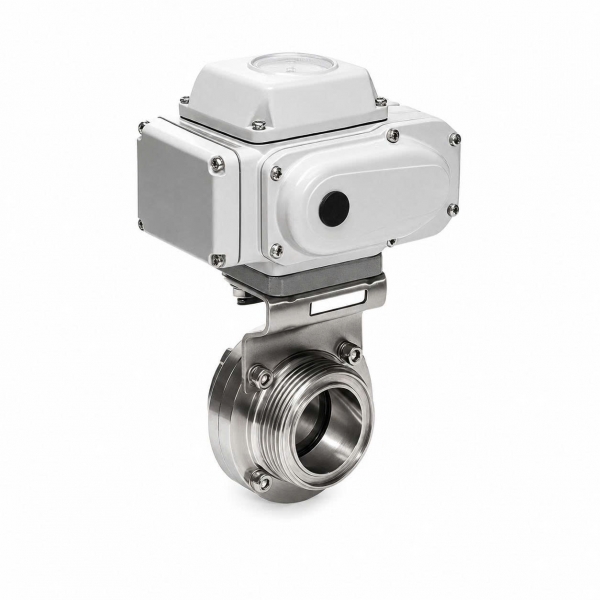

Van bướm điện nối rắc co inox vi sinh

Van bướm điện nối rắc co inox vi sinh sử dụng bộ truyền động điện kết hợp với đầu nối Union (rắc co). Cấu tạo rắc co cho phép tháo thân van khỏi đường ống mà không cần cắt hoặc hàn lại toàn bộ vị trí kết nối, thuận tiện khi bảo dưỡng và thay thế thiết bị.

Sản phẩm thường được chế tạo từ inox 304 hoặc 316L và có nhiều kích thước tùy hệ tiêu chuẩn. Van phù hợp với những dây chuyền vừa yêu cầu đóng mở tự động, vừa cần khả năng tháo lắp thiết bị định kỳ để kiểm tra hoặc vệ sinh.

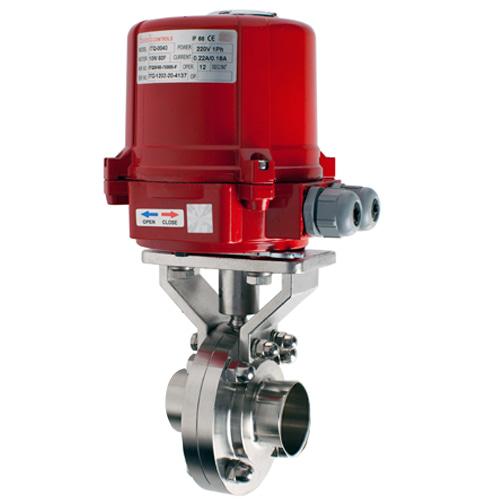

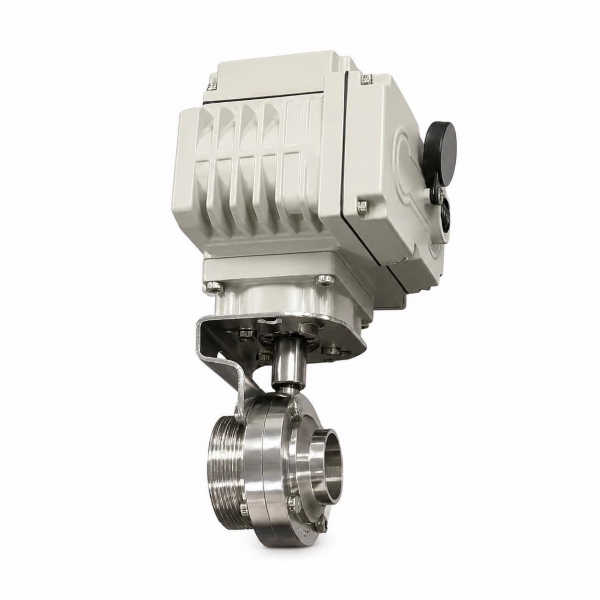

Van bướm điện nối hàn – rắc co inox vi sinh

Van bướm điện nối hàn – rắc co inox vi sinh là cấu hình kết hợp giữa đầu hàn và đầu Union/rắc co, đồng thời sử dụng bộ truyền động điện để thực hiện quá trình đóng mở van. Thiết kế này được lựa chọn cho những vị trí đường ống có yêu cầu kết nối đặc thù, trong đó một phía cần liên kết cố định và phía còn lại cần thuận tiện tháo lắp.

Van thường sử dụng SUS304 hoặc SUS316/316L, với vật liệu gioăng được lựa chọn theo lưu chất và nhiệt độ vận hành. Khi đặt hàng cần xác định chính xác DN/OD, tiêu chuẩn đầu nối, điện áp actuator và yêu cầu điều khiển để đảm bảo tương thích với hệ thống.

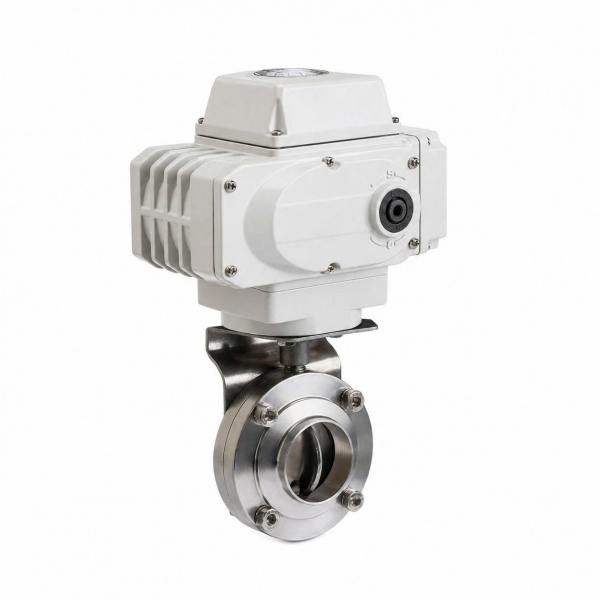

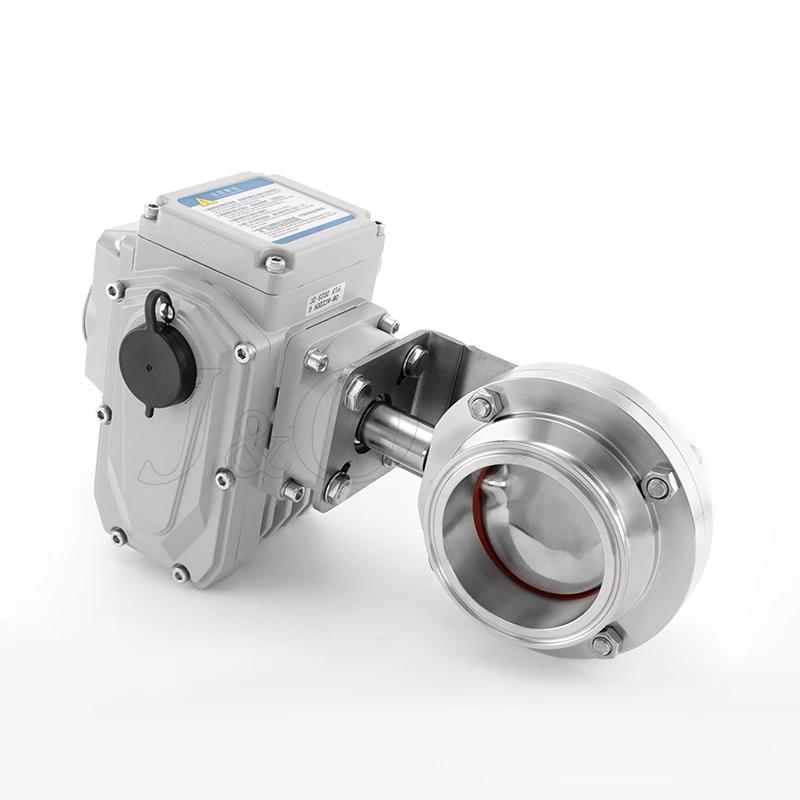

Van bướm điện nối hàn inox vi sinh

Van bướm điện nối hàn inox vi sinh sử dụng hai đầu hàn để kết nối trực tiếp với đường ống và được trang bị bộ truyền động điện để đóng mở tự động. Đây là cấu hình phù hợp với các tuyến ống cố định, ít yêu cầu tháo toàn bộ van trong quá trình vận hành.

Van có thể được sản xuất từ inox SUS304 hoặc SUS316/316L, kết hợp gioăng phù hợp với điều kiện sử dụng. So với van vận hành bằng tay, bộ truyền động điện giúp điều khiển từ xa và thuận tiện tích hợp vào hệ thống tự động hóa. Sản phẩm thường được ứng dụng trong dây chuyền thực phẩm, đồ uống, sữa, mỹ phẩm và các hệ thống xử lý lưu chất yêu cầu vệ sinh cao.

So sánh đặc điểm và nguyên lý hoạt động của các van bướm vi sinh

Các loại van bướm vi sinh về cơ bản đều hoạt động dựa trên nguyên lý xoay đĩa van quanh trục. Khi đĩa xoay về vị trí song song với hướng dòng chảy, van mở; khi đĩa xoay khoảng 90° và vuông góc với dòng chảy, van đóng. Điểm khác biệt chính giữa các loại nằm ở cơ cấu điều khiển và phương thức kết nối với đường ống.

Khác biệt về nguyên lý điều khiển

Với van bướm vi sinh tay kẹp và tay rút, lực đóng mở được tạo trực tiếp từ người vận hành. Khi tác động lên tay van, lực được truyền tới trục và làm đĩa van thay đổi góc mở. Cấu tạo này tương đối đơn giản và không cần nguồn điện hoặc khí nén.

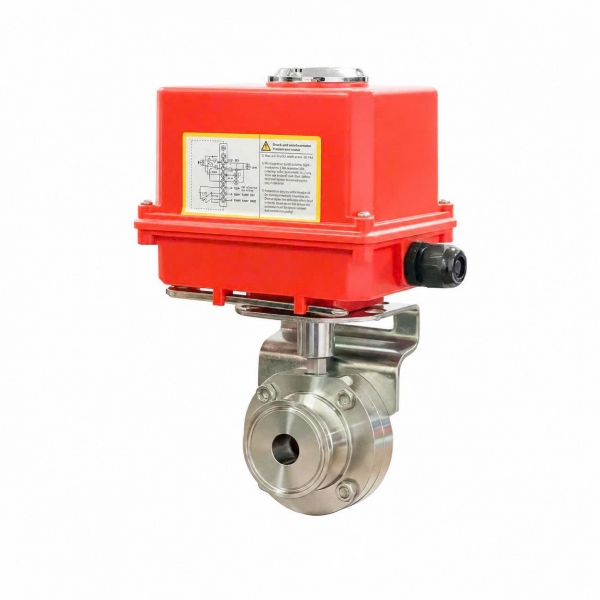

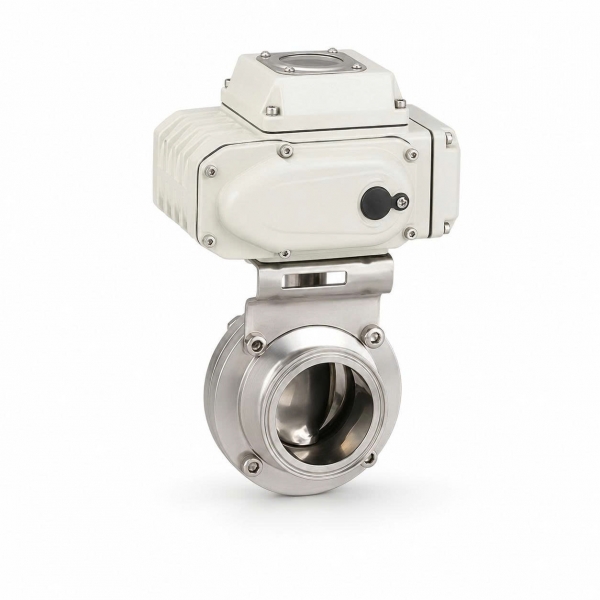

Đối với van bướm điều khiển điện, tay vận hành được thay bằng bộ truyền động điện. Khi nhận tín hiệu, motor tạo mô-men xoắn truyền xuống trục van để đưa đĩa về vị trí mở hoặc đóng. Tùy actuator, van có thể hoạt động theo dạng ON/OFF hoặc điều khiển góc mở để đáp ứng yêu cầu tự động hóa.

Nên lựa chọn loại nào?

Nếu hệ thống có quy mô nhỏ, số lần đóng mở không nhiều và ưu tiên chi phí, van bướm vi sinh vận hành bằng tay thường phù hợp hơn. Trong đó, kiểu hàn thích hợp với tuyến cố định, còn các kết nối tháo lắp phù hợp với vị trí cần bảo trì thường xuyên.

Đối với dây chuyền cần đóng mở tự động, điều khiển từ xa hoặc tích hợp PLC, có thể ưu tiên van bướm điều khiển điện. Kiểu Clamp, rắc co hay hàn sau đó được lựa chọn dựa trên thiết kế đường ống và yêu cầu tháo lắp.

Ngoài cơ cấu điều khiển, khi lựa chọn van cần kiểm tra đồng thời SUS304/SUS316L, DN/OD, tiêu chuẩn DIN/SMS, vật liệu gioăng, áp suất, nhiệt độ và đặc tính lưu chất để đảm bảo van phù hợp với điều kiện vận hành thực tế.

Mua van bướm vi sinh tại CK An Thịnh Tân

Nếu bạn đang tìm van bướm vi sinh cho hệ thống thực phẩm, đồ uống, sữa, dược phẩm hoặc mỹ phẩm, CK An Thịnh Tân cung cấp nhiều dòng sản phẩm phù hợp với từng cấu hình đường ống và nhu cầu vận hành.

Các loại van bướm vi sinh tại CK An Thịnh Tân gồm van tay kẹp, tay rút, van nối Clamp, nối hàn, nối rắc co và van bướm điều khiển điện. Sản phẩm có nhiều lựa chọn inox SUS304, SUS316/316L, kích thước DN/OD và tiêu chuẩn kết nối khác nhau.

Khi lựa chọn van bướm inox vi sinh, khách hàng cần xác định đúng mác inox, kích thước, kiểu kết nối, vật liệu gioăng, nhiệt độ và áp suất làm việc. CK An Thịnh Tân hỗ trợ tư vấn quy cách phù hợp với hệ thống hiện có, giúp hạn chế sai kích thước và không đồng bộ khi lắp đặt.

Liên hệ CK An Thịnh Tân để được tư vấn kỹ thuật và nhận báo giá van bướm vi sinh theo từng kích thước, vật liệu và cấu hình sử dụng.
