Van màng inox vi sinh

Van màng inox vi sinh là loại van sử dụng màng đàn hồi để đóng, mở hoặc kiểm soát dòng lưu chất trong hệ thống đường ống yêu cầu vệ sinh cao. Khi vận hành, cơ cấu truyền động tác động lên màng van, ép màng xuống thân để ngăn dòng chảy hoặc nâng màng lên để lưu chất đi qua.

Màng van thường được chế tạo từ các vật liệu như PTFE, EPDM hoặc Silicone, lựa chọn tùy theo loại lưu chất, nhiệt độ và hóa chất vệ sinh. Nhờ thiết kế giúp cách ly lưu chất với phần lớn cơ cấu truyền động, van màng thuận tiện cho việc vệ sinh và hạn chế các vị trí có khả năng tích tụ cặn. Vì vậy, sản phẩm được sử dụng phổ biến trong các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và công nghệ sinh học.

Bảng giá của van màng vi sinh

Bảng giá tham khảo:

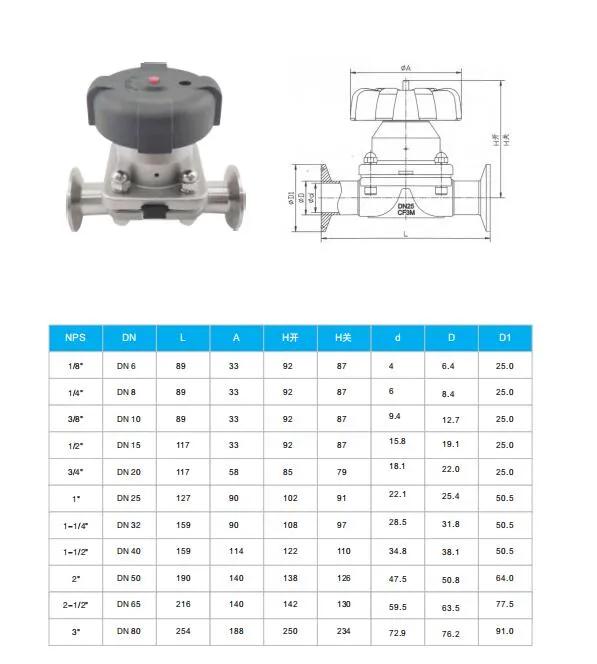

Thông số kỹ thuật của van màng vi sinh

Van màng vi sinh có nhiều cấu hình khác nhau tùy kích thước, vật liệu, kiểu kết nối và phương thức vận hành. Các thông số dưới đây có thể dùng làm cơ sở tham khảo khi lựa chọn van cho hệ thống thực phẩm, đồ uống, dược phẩm và các dây chuyền yêu cầu vệ sinh cao.

Trong đó, vật liệu màng van là thông số cần đặc biệt chú ý vì ảnh hưởng trực tiếp đến khả năng chịu nhiệt, hóa chất và tuổi thọ làm kín. Khi lựa chọn van màng inox vi sinh, cần đối chiếu datasheet của model cụ thể về DN/OD, áp suất, nhiệt độ, vật liệu thân, vật liệu màng và tiêu chuẩn kết nối thay vì áp dụng một thông số chung cho tất cả sản phẩm.

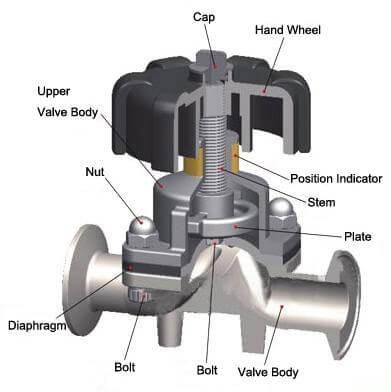

Cấu tạo của van màng vi sinh

Van màng vi sinh có cấu tạo đặc biệt khi sử dụng màng đàn hồi để trực tiếp đóng/mở dòng lưu chất và cách ly lưu chất với phần lớn cơ cấu vận hành phía trên. Một van màng cơ bản thường gồm các bộ phận sau:

• Thân van (Body): Thường được chế tạo từ inox SUS304 hoặc SUS316L, là bộ phận tiếp xúc trực tiếp với lưu chất. Bề mặt được hoàn thiện nhẵn nhằm thuận tiện vệ sinh và hạn chế tích tụ cặn.
• Màng van (Diaphragm): Là bộ phận đóng kín quan trọng, thường sử dụng EPDM, Silicone, PTFE hoặc PTFE kết hợp EPDM. Vật liệu màng được lựa chọn dựa trên nhiệt độ, hóa chất và loại lưu chất.
• Bộ ép màng (Compressor): Nằm phía trên màng van, nhận lực từ trục để ép màng xuống thân van khi đóng và giải phóng màng khi mở.
• Trục van (Stem): Truyền lực từ tay quay hoặc bộ truyền động xuống compressor, giúp thay đổi trạng thái của màng.
• Nắp van (Bonnet): Bao bọc và cố định cụm trục, compressor cùng cơ cấu vận hành, đồng thời liên kết phần điều khiển với thân van.
• Bộ phận điều khiển: Có thể là tay quay thủ công hoặc actuator khí nén. Tay quay phù hợp với hệ thống vận hành trực tiếp, còn khí nén thường được sử dụng trong dây chuyền tự động hóa.
• Đầu kết nối: Tùy model, van có thể sử dụng Clamp, đầu hàn hoặc các kiểu kết nối vi sinh khác để liên kết với đường ống.

Điểm nổi bật trong cấu tạo van màng inox vi sinh là màng van tạo ranh giới giữa lưu chất và cơ cấu truyền động, giúp giảm số chi tiết cơ khí tiếp xúc trực tiếp với sản phẩm và hỗ trợ quá trình vệ sinh hệ thống.

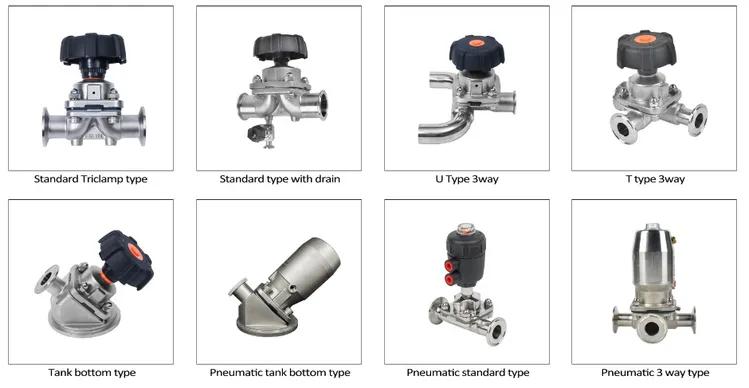

Các loại van màng vi sinh hiện nay

Tùy theo vị trí lắp đặt, phương thức vận hành và yêu cầu của hệ thống, van màng vi sinh được sản xuất với nhiều cấu hình khác nhau. Các dòng thường gặp gồm van màng thủ công, van điều khiển khí nén, van chữ U và van chuyên dụng cho vị trí xả đáy bồn tank.

Xem thêm: Van y xiên khí nén inox vi sinh

Xem thêm: Van kính thuỷ

Van màng xả đáy bồn tank

Van màng xả đáy bồn tank được lắp tại vị trí thấp nhất của bồn chứa, bồn khuấy hoặc thiết bị công nghệ để kiểm soát quá trình xả lưu chất. Thiết kế van giúp giảm lượng sản phẩm tồn lại tại đáy bồn và thuận tiện cho quá trình vệ sinh. Thân van thường sử dụng inox SUS304 hoặc SUS316L, kết hợp màng EPDM, PTFE hoặc vật liệu phù hợp với lưu chất.

Van màng inox vi sinh

Van màng inox vi sinh sử dụng màng đàn hồi để đóng, mở và kiểm soát dòng lưu chất. Phần màng tạo lớp cách ly giữa lưu chất và phần lớn cơ cấu vận hành, giúp hạn chế các chi tiết cơ khí tiếp xúc trực tiếp với sản phẩm. Van thường được chế tạo từ SUS304/SUS316L, sử dụng kết nối Clamp hoặc hàn và được ứng dụng trong thực phẩm, đồ uống, dược phẩm, mỹ phẩm.

Van màng vi sinh điều khiển khí nén

Van màng vi sinh điều khiển khí nén sử dụng actuator khí nén thay cho tay quay thủ công. Khi cấp hoặc xả khí, bộ truyền động tác động lên màng để thực hiện quá trình đóng/mở dòng lưu chất. Van có khả năng vận hành tự động, phù hợp với dây chuyền cần đóng mở thường xuyên, điều khiển từ xa hoặc tích hợp PLC.

Van màng khí nén inox vi sinh

Van màng khí nén inox vi sinh kết hợp thân van inox với bộ truyền động khí nén, tạo thành cụm van tự động dành cho hệ thống yêu cầu vệ sinh cao. Sản phẩm có thể sử dụng inox 304 hoặc 316L, kết hợp màng PTFE, EPDM hoặc màng kép tùy điều kiện vận hành. Dòng van này thường xuất hiện trong các hệ thống thực phẩm, dược phẩm và công nghệ sinh học.

Van màng chữ U inox vi sinh

Van màng chữ U inox vi sinh (U-Bend Diaphragm Valve) có thiết kế đường dẫn dạng chữ U, được sử dụng tại những vị trí cần bố trí hoặc chuyển hướng dòng lưu chất theo cấu hình đường ống cụ thể. Van vẫn sử dụng màng để thực hiện chức năng đóng/mở, đồng thời thân inox được hoàn thiện phù hợp với yêu cầu vệ sinh. Khi lựa chọn cần xác định đúng DN/OD, kiểu kết nối, vật liệu màng và hướng dòng.

Van màng xả đáy điều khiển khí nén

Van màng xả đáy điều khiển khí nén được thiết kế để lắp tại đáy bồn tank và sử dụng actuator khí nén để thực hiện quá trình xả tự động. Cấu hình này phù hợp với các dây chuyền cần kiểm soát việc cấp – xả theo chu kỳ mà không phải thao tác trực tiếp bằng tay.

Van thường sử dụng inox SUS316L hoặc vật liệu phù hợp với yêu cầu hệ thống, kết hợp màng làm kín chuyên dụng. Khi tích hợp thêm van điện từ, cảm biến vị trí và bộ điều khiển phù hợp, van có thể kết nối với hệ thống tự động hóa của nhà máy.

Ưu điểm và ứng dụng của van màng vi sinh trong lĩnh vực thực phẩm

Van màng vi sinh được sử dụng trong nhiều dây chuyền chế biến thực phẩm nhờ thiết kế màng ngăn giúp cách ly lưu chất với phần lớn cơ cấu vận hành của van. Khi lựa chọn đúng vật liệu thân, màng và kiểu kết nối, van đáp ứng tốt yêu cầu về khả năng làm kín, vệ sinh và kiểm soát dòng chảy.

Ưu điểm của van màng vi sinh

• Hạn chế lưu chất tiếp xúc với cơ cấu truyền động: Màng van tạo lớp ngăn giữa lưu chất và các bộ phận cơ khí phía trên.
• Thuận tiện vệ sinh: Thiết kế đường dòng phù hợp giúp giảm các khe và vị trí có khả năng tích tụ sản phẩm.
• Khả năng làm kín tốt: Màng được ép trực tiếp xuống bề mặt làm kín của thân van khi đóng.
• Vật liệu đa dạng: Thân van thường sử dụng SUS304 hoặc SUS316L, trong khi màng có thể là EPDM, Silicone, PTFE hoặc PTFE + EPDM.
• Có thể phù hợp CIP/SIP: Khi van và toàn bộ hệ thống được thiết kế đúng yêu cầu, sản phẩm có thể sử dụng trong dây chuyền áp dụng vệ sinh hoặc tiệt trùng tại chỗ.
• Dễ tự động hóa: Ngoài tay quay thủ công, van có thể sử dụng bộ truyền động khí nén để đóng mở tự động và tích hợp vào hệ thống điều khiển.

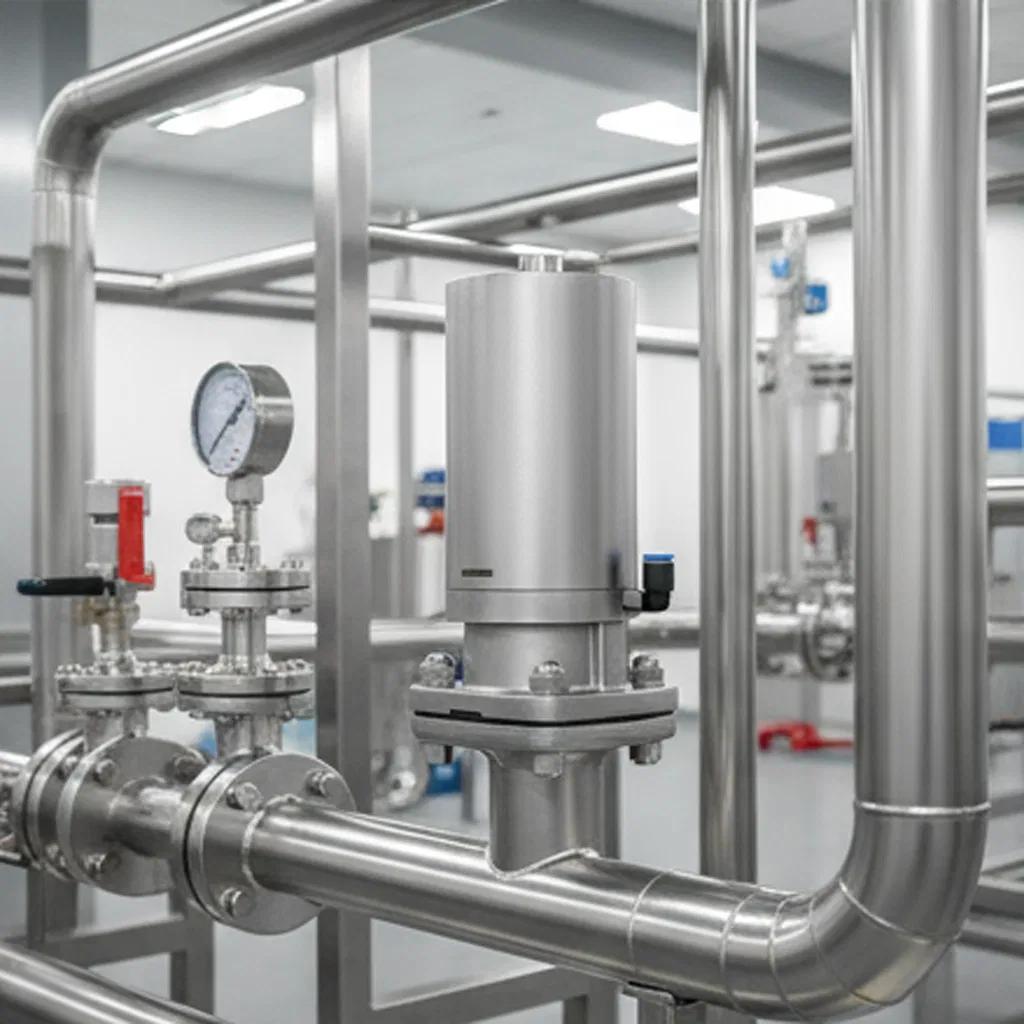

Ứng dụng trong ngành thực phẩm

Van màng inox vi sinh thường được lắp trên đường ống và bồn chứa dùng để xử lý sữa, nước giải khát, nước trái cây, siro, nguyên liệu lỏng, nước tinh khiết và các lưu chất thực phẩm phù hợp. Van cũng được sử dụng tại bồn phối trộn, bồn chứa và vị trí xả đáy bồn tank, nơi cần kiểm soát dòng lưu chất đồng thời hạn chế lượng sản phẩm tồn đọng. Với dây chuyền tự động, van màng vi sinh điều khiển khí nén có thể thực hiện đóng mở theo từng công đoạn sản xuất.

Để lựa chọn van phù hợp cho ngành thực phẩm, cần xem xét đồng thời inox SUS304/SUS316L, vật liệu màng, DN/OD, kiểu kết nối, nhiệt độ, áp suất, đặc tính lưu chất và yêu cầu CIP/SIP của hệ thống.

Mua van màng vi sinh tại CK An Thịnh Tân

Nếu bạn đang tìm van màng vi sinh cho hệ thống thực phẩm, đồ uống, sữa, dược phẩm hoặc mỹ phẩm, CK An Thịnh Tân cung cấp nhiều dòng van phù hợp với từng vị trí lắp đặt và yêu cầu vận hành.

Các sản phẩm van màng vi sinh tại CK An Thịnh Tân gồm van màng inox vi sinh, van màng điều khiển khí nén, van màng chữ U, van màng xả đáy bồn tank và van màng xả đáy điều khiển khí nén. Sản phẩm có nhiều lựa chọn SUS304, SUS316/316L, vật liệu màng EPDM, PTFE, Silicone cùng các kiểu kết nối Clamp hoặc hàn tùy cấu hình.

Khi lựa chọn van màng inox vi sinh, cần xác định đúng kích thước DN/OD, vật liệu thân và màng, kiểu kết nối, nhiệt độ, áp suất cũng như đặc tính lưu chất. CK An Thịnh Tân hỗ trợ tư vấn quy cách phù hợp với hệ thống, giúp van đồng bộ với đường ống và đáp ứng yêu cầu vận hành thực tế.

Liên hệ CK An Thịnh Tân để được tư vấn kỹ thuật và nhận báo giá van màng vi sinh theo từng kích thước, vật liệu và cấu hình sử dụng.
