Van lấy mẫu vi sinh

Van lấy mẫu inox vi sinh (Sanitary Sampling Valve) là loại van chuyên dụng được lắp trên đường ống, bồn chứa hoặc bồn phối trộn để lấy một lượng nhỏ lưu chất phục vụ kiểm tra, phân tích và đánh giá chất lượng sản phẩm trong quá trình sản xuất.

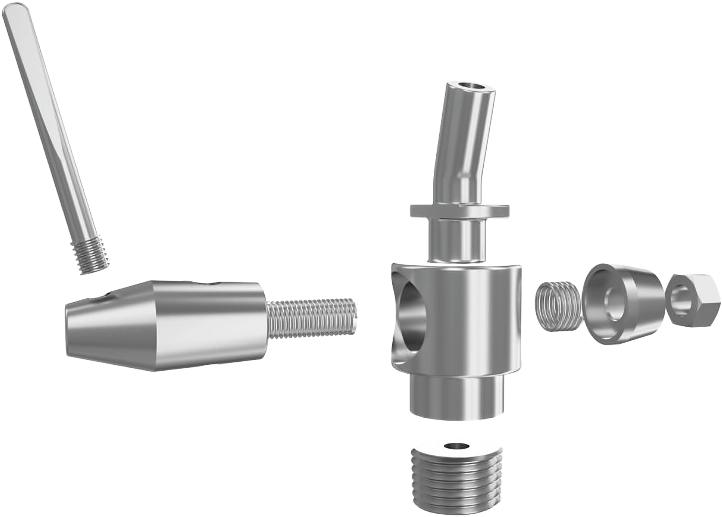

Cấu tạo của van lấy mẫu vi sinh

Van lấy mẫu inox vi sinh có cấu tạo tương đối nhỏ gọn, được thiết kế để lấy một lượng mẫu lưu chất từ đường ống hoặc bồn chứa đồng thời hạn chế rò rỉ và thuận tiện vệ sinh. Một van lấy mẫu cơ bản thường gồm các bộ phận sau:

• Thân van: Thường làm từ inox SUS304 hoặc SUS316L, là bộ phận tiếp xúc với lưu chất và liên kết van với đường ống hoặc bồn tank.
• Tay vặn/tay điều khiển: Nằm phía trên van, dùng để thực hiện thao tác đóng hoặc mở cửa lấy mẫu. Khi xoay tay, chuyển động được truyền xuống trục van.
• Trục van: Kết nối tay điều khiển với bộ phận đóng kín, có nhiệm vụ truyền lực để mở hoặc đóng đường lấy mẫu.
• Đầu van/nút làm kín: Di chuyển theo trục để đóng hoặc mở cửa lưu chất. Khi đóng, bộ phận này ép vào vị trí làm kín nhằm hạn chế rò rỉ.
• Gioăng làm kín: Có thể sử dụng PTFE, EPDM, Silicone hoặc vật liệu khác tùy model, giúp tạo độ kín và được lựa chọn theo nhiệt độ, lưu chất và quy trình vệ sinh.
• Vòi lấy mẫu: Là cửa dẫn một lượng nhỏ lưu chất từ bên trong hệ thống ra dụng cụ chứa mẫu để phục vụ kiểm tra chất lượng.
• Đầu kết nối: Dùng để lắp van với bồn hoặc đường ống. Các kiểu thường gặp gồm Clamp, ren hoặc hàn tùy thiết kế.

Tùy từng loại, cấu tạo có thể bổ sung lò xo hồi vị, hai vòi phụ, cổng vệ sinh/tiệt trùng hoặc actuator khí nén. Đối với hệ thống yêu cầu vô trùng cao, thiết kế van và khả năng CIP/SIP cần được kiểm tra theo thông số của từng model.

Thông số kỹ thuật

Dưới đây là bảng thông số mô tả phổ biến của van lấy mẫu inox vi sinh. Thông số thực tế có thể thay đổi theo model và nhà sản xuất.

Lưu ý: Với van lấy mẫu inox vi sinh, đặc biệt khi dùng trong dược phẩm hoặc quy trình vô trùng, không nên chỉ dựa vào vật liệu inox. Cần kiểm tra thêm thiết kế van, độ nhám bề mặt, vật liệu gioăng, khả năng CIP/SIP, áp suất, nhiệt độ và chứng nhận vật liệu của model cụ thể.

Giá của van lấy mẫu vi sinh tại việt nam

Tại Việt Nam, mức giá van lấy mẫu inox vi sinh hiện chênh lệch khá nhiều theo SUS304/SUS316L, DN, kiểu kết nối và cấu tạo 1 vòi/2 vòi.

Xem thêm giá các loại van vi sinh khác: https://ckanthinhtan.com.vn/van-inox-vi-sinh

Xem thêm: Van bướm vi sinh inox

Các loại van lấy mẫu inox vi sinh

Van lấy mẫu inox vi sinh được chia thành nhiều loại dựa trên kiểu kết nối, cấu tạo cửa lấy mẫu và phương thức vận hành. Các dòng phổ biến hiện nay gồm:

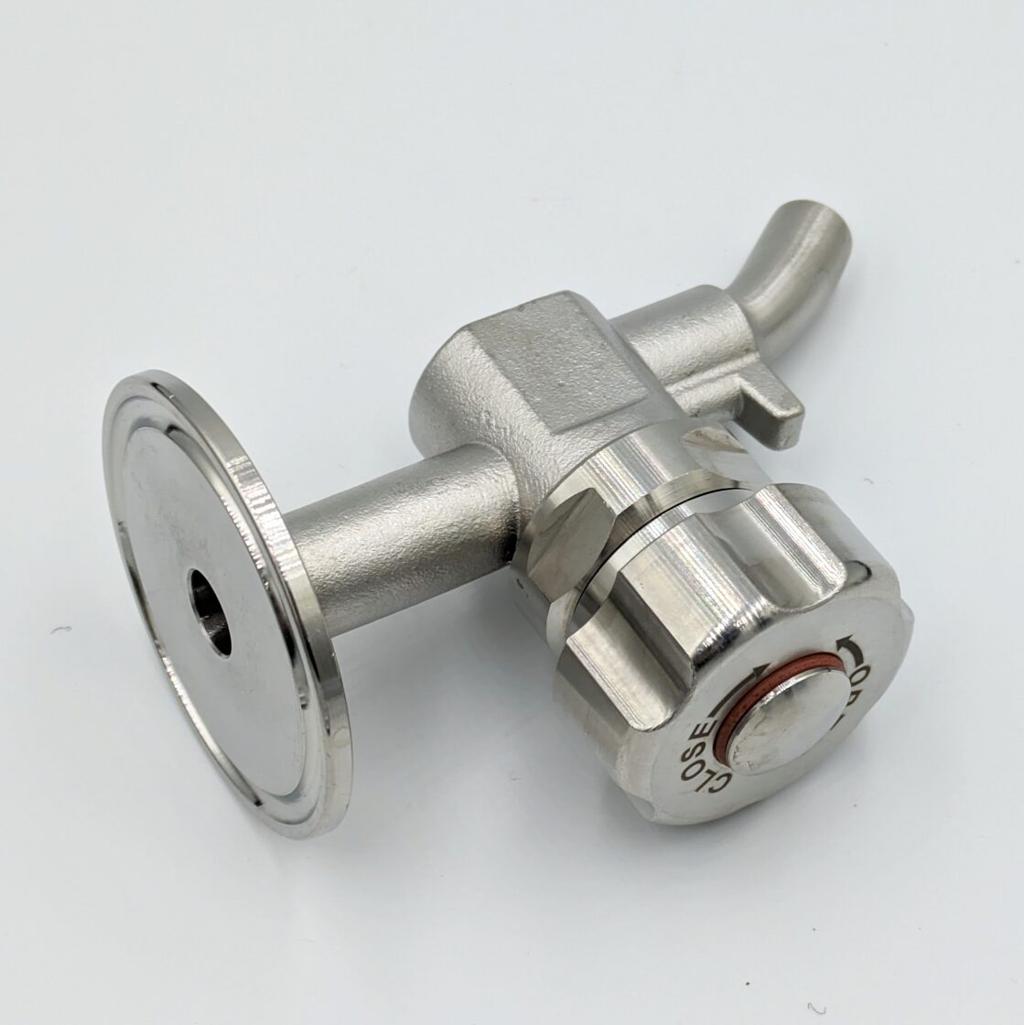

Van lấy mẫu inox vi sinh nối Clamp

Van lấy mẫu inox vi sinh nối Clamp là dòng van sử dụng khớp nối Clamp để liên kết với đường ống hoặc bồn chứa. Cấu tạo kết nối nhanh giúp van thuận tiện tháo lắp, kiểm tra và vệ sinh trong quá trình vận hành. Thân van thường được chế tạo từ inox SUS304 hoặc SUS316L, kết hợp gioăng PTFE, EPDM hoặc vật liệu phù hợp với lưu chất.

Van được sử dụng để lấy một lượng nhỏ mẫu lưu chất phục vụ kiểm tra chất lượng mà không cần xả toàn bộ hệ thống. Nhờ khả năng tháo lắp thuận tiện, loại nối Clamp được ứng dụng nhiều trong dây chuyền sữa, bia, nước giải khát, thực phẩm, dược phẩm và mỹ phẩm.

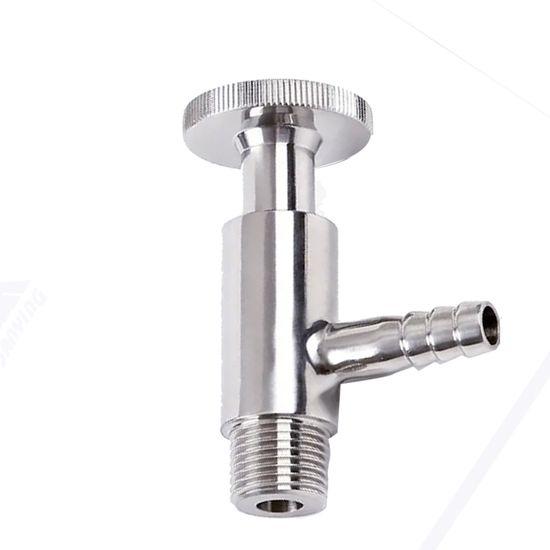

Van lấy mẫu inox vi sinh nối ren

Van lấy mẫu inox vi sinh nối ren sử dụng đầu ren để lắp trực tiếp vào đường ống, bồn tank hoặc thiết bị có cổng ren tương ứng. Thiết kế nhỏ gọn, thao tác lắp đặt đơn giản và không yêu cầu hàn tại vị trí kết nối.

Van thường sử dụng SUS304 hoặc SUS316L, có nhiệm vụ lấy mẫu lưu chất trong quá trình sản xuất để kiểm tra các chỉ tiêu cần thiết. Khi lựa chọn cần xác định chính xác kích thước và chuẩn ren, vật liệu gioăng, áp suất, nhiệt độ và yêu cầu vệ sinh. Với hệ thống yêu cầu vệ sinh hoặc vô trùng nghiêm ngặt, cần đánh giá thiết kế ren và khả năng vệ sinh thực tế trước khi sử dụng.

Ưu điểm và ứng dụng trong lĩnh vực thực phẩm

Van lấy mẫu inox vi sinh được sử dụng trong các dây chuyền thực phẩm để lấy một lượng nhỏ sản phẩm từ bồn chứa hoặc đường ống phục vụ kiểm tra chất lượng mà không cần xả toàn bộ lưu chất trong hệ thống.

Ưu điểm của van lấy mẫu inox vi sinh:

• Lấy mẫu nhanh: Cho phép kiểm tra sản phẩm trực tiếp trong quá trình sản xuất.
• Vật liệu phù hợp: Thường sử dụng SUS304 hoặc SUS316L, có khả năng chống ăn mòn tốt trong nhiều môi trường.
• Bề mặt nhẵn: Hỗ trợ hạn chế bám cặn và thuận tiện cho quá trình vệ sinh.
• Làm kín tốt: Gioăng PTFE, EPDM hoặc vật liệu phù hợp giúp hạn chế rò rỉ tại vị trí đóng van.
• Dễ tháo lắp: Phiên bản nối Clamp thuận tiện khi cần kiểm tra, vệ sinh hoặc bảo trì.
• Nhiều cấu hình: Có loại nối Clamp, nối ren, nối hàn, 1 vòi, 2 vòi hoặc van lấy mẫu vô trùng tùy yêu cầu hệ thống.

Ứng dụng trong ngành thực phẩm:

Van lấy mẫu inox vi sinh thường được lắp trên bồn sữa, bồn bia, bồn nước giải khát, bồn siro, bồn phối trộn và đường ống chế biến thực phẩm. Mẫu lấy ra có thể được sử dụng để kiểm tra các chỉ tiêu như màu sắc, mùi vị, độ Brix, pH, thành phần hoặc vi sinh tùy quy trình kiểm soát chất lượng.

Đối với dây chuyền có yêu cầu kiểm soát nhiễm khuẩn nghiêm ngặt, cần sử dụng van lấy mẫu vô trùng chuyên dụng và lựa chọn cấu hình đáp ứng yêu cầu CIP/SIP của hệ thống.

Mua van lấy mẫu vi sinh tại CK An Thịnh Tân

Nếu bạn đang tìm van lấy mẫu vi sinh cho hệ thống thực phẩm, đồ uống, sữa, dược phẩm hoặc mỹ phẩm, CK An Thịnh Tân cung cấp nhiều dòng sản phẩm phù hợp với nhu cầu lấy mẫu trực tiếp từ đường ống và bồn chứa trong quá trình sản xuất.

Các dòng van lấy mẫu inox vi sinh tại CK An Thịnh Tân có nhiều lựa chọn như nối Clamp, nối ren, vật liệu SUS304 hoặc SUS316L và các quy cách kích thước khác nhau. Tùy yêu cầu hệ thống, khách hàng có thể lựa chọn cấu hình van dựa trên loại lưu chất, áp suất, nhiệt độ và yêu cầu vệ sinh.

CK An Thịnh Tân hỗ trợ tư vấn lựa chọn đúng kích thước, vật liệu, kiểu kết nối và gioăng làm kín, giúp van tương thích với hệ thống hiện có. Liên hệ CK An Thịnh Tân để nhận tư vấn kỹ thuật và báo giá các loại inox vi sinh theo từng quy cách và số lượng thực tế.
