Trong các hệ thống sản xuất hiện đại, đặc biệt là ngành chế biến thực phẩm, đồ uống, dược phẩm và xử lý nước, yêu cầu về vệ sinh và tốc độ bảo trì luôn được đặt lên hàng đầu. Việc sử dụng kết nối ren truyền thống trong những môi trường này thường gây khó khăn cho quá trình vệ sinh và bảo trì thiết bị.

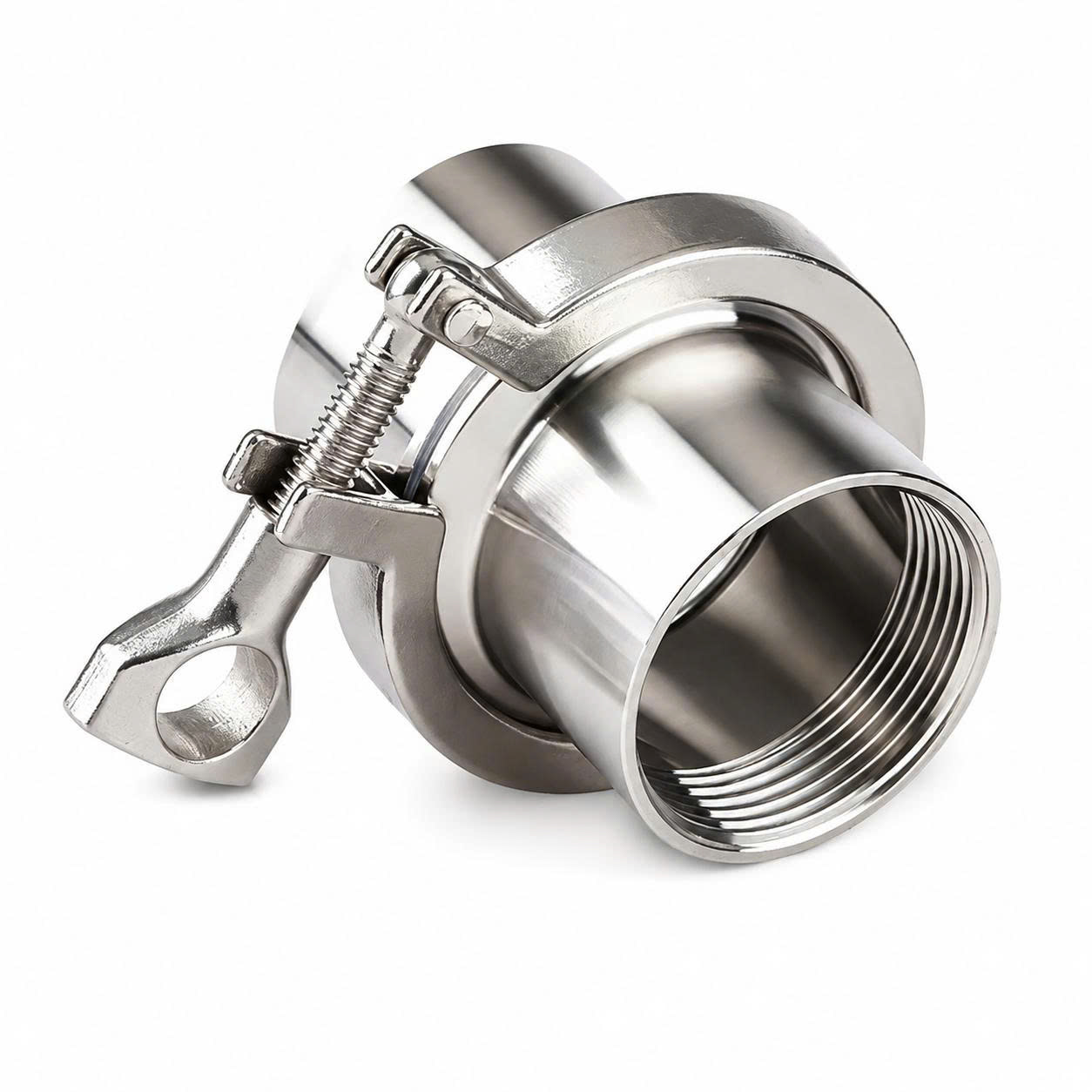

Đây chính là lúc Bộ Clamp Ren Trong Inox Vi Sinh – Inox 304 trở thành giải pháp tối ưu. Sản phẩm là cụm phụ kiện dùng để tạo mối nối tháo lắp nhanh giữa hai đường ống hoặc thiết bị có đầu ren ngoài, giúp tiết kiệm thời gian và đảm bảo độ kín khít. Bộ sản phẩm thường bao gồm hai mặt clamp ren trong, một gioăng làm kín và một cùm kẹp, phù hợp với các hệ thống yêu cầu vệ sinh cao .
Tham khảo thêm các sản phẩm khác tại Cơ khí An Thịnh Tân.
Bộ clamp ren trong sở hữu nhiều đặc điểm kỹ thuật ưu việt, đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp vệ sinh:
Kết nối linh hoạt: Kết hợp hai đầu ren trong với một mối nối clamp ở giữa, cho phép liên kết hai đường ống hoặc thiết bị có ren ngoài mà không cần xoay toàn bộ đường ống .
Chất liệu cao cấp: Thân phụ kiện được chế tạo từ inox 304 (hoặc 304L, 316/316L) với bề mặt nhẵn, dễ làm sạch và có khả năng chống ăn mòn tốt trong nhiều điều kiện môi trường .
Đa dạng lựa chọn: Có nhiều kích thước đầu ren và mặt ferrule. Gioăng có thể được lựa chọn theo lưu chất và nhiệt độ làm việc.
Dễ dàng bảo trì: Có thể tháo tại vị trí clamp mà không cần tháo các mối nối ren, giúp việc kiểm tra và bảo dưỡng trở nên thuận tiện hơn.
Một bộ clamp ren trong hoàn chỉnh được cấu thành từ ba bộ phận chính, mỗi bộ phận đóng một vai trò quan trọng trong việc đảm bảo độ kín và ổn định của mối nối.
Đây là bộ phận kết nối trực tiếp với đường ống. Mỗi đầu gồm một mặt ferrule (mặt bích clamp) và một cổng ren trong. Cổng ren được sử dụng để kết nối với đầu ren ngoài của đường ống hoặc thiết bị . Để đảm bảo mối nối clamp được kín khít, mặt ferrule của hai đầu phải có cùng kích thước và tiêu chuẩn. Thành phụ kiện tại vùng tiện ren cần có đủ chiều dày để chịu được lực siết.
Gioăng là bộ phận làm kín quan trọng nhất, được đặt giữa hai mặt ferrule. Khi cùm kẹp siết chặt, gioăng bị nén lại và tạo ra độ kín tuyệt đối cho mối nối . Vật liệu làm gioăng rất đa dạng, phổ biến nhất là Silicone, EPDM, FKM (Viton) hoặc PTFE, tùy thuộc vào yêu cầu về nhiệt độ và hóa chất của từng ứng dụng cụ thể.
Cùm kẹp có nhiệm vụ ôm lấy mép của hai mặt ferrule và tạo lực ép lên gioăng, hoàn thiện mối nối . Có nhiều loại cùm kẹp khác nhau như loại siết tay (cánh bướm), ba mảnh hoặc kẹp bulông. Khả năng chịu áp của toàn bộ cụm phụ thuộc rất lớn vào thiết kế và chất lượng của cùm kẹp .
Việc lựa chọn đúng tiêu chuẩn ren là yếu tố then chốt để đảm bảo kết nối thành công và kín khít. Hiện nay, có ba loại ren phổ biến được sử dụng:
Ren trong BSPP (G): Là ren song song, thường ký hiệu là G. Ren này không làm kín bằng độ côn của ren mà cần có gioăng, vòng đệm hoặc O-ring tại mặt tựa để tạo độ kín. Không nên sử dụng băng PTFE để thay thế cho gioăng mặt bị thiếu.
Ren trong BSPT (Rc): Là ren côn thuộc hệ BSP, có biên dạng ren 55°. Ren này làm kín nhờ độ côn của ren kết hợp với vật liệu làm kín phù hợp như băng PTFE hoặc keo ren.
Ren trong NPT: Là ren côn theo tiêu chuẩn Hoa Kỳ, có biên dạng ren 60°. Kết nối với đầu ren ngoài NPT tương ứng và thường cần băng PTFE hoặc chất làm kín ren để đảm bảo độ kín.
Cảnh báo: Không nên lắp lẫn ren NPT với BSPT mặc dù chúng có thể ăn được vài vòng ren. Góc và bước ren khác nhau sẽ dẫn đến rò rỉ hoặc hỏng ren. Sử dụng dưỡng đo để kiểm tra bước ren và xác định chính xác loại ren trước khi lắp đặt.
Bộ clamp ren trong hoạt động dựa trên cơ chế kết nối kép, kết hợp giữa ren truyền thống và hệ thống clamp hiện đại.
Tại hai đầu ren: Hai mặt clamp ren trong được vặn vào đầu ren ngoài của đường ống. Đối với ren côn, độ kín được tạo ra nhờ sự chèn ép giữa hai bề mặt ren kết hợp với chất làm kín. Đối với ren song song, độ kín được tạo ra tại gioăng hoặc mặt tựa. Quá trình vặn ren cần được thực hiện cẩn thận, đúng tâm để tránh hiện tượng chéo ren và không siết quá mức có thể làm nứt cổng ren trong.
Tại vị trí clamp: Sau khi hai mặt ferrule được căn chỉnh song song, gioăng được đặt đúng tâm giữa chúng. Cùm clamp được lắp vào và siết chặt, lực ép từ cùm sẽ nén gioăng lại, tạo ra một mối nối kín khít và chắc chắn. Mối nối này có thể tháo nhanh chỉ bằng cách nới lỏng cùm kẹp mà không cần tháo hai đầu ren .
Tháo lắp đường ống nhanh tại vị trí clamp.
Không cần xoay toàn bộ đường ống khi bảo trì .
Có thể thay gioăng riêng khi bị hư hỏng.
Inox 304 có khả năng chống ăn mòn trong nhiều môi trường.
Phù hợp để cải tạo hệ thống ren sang kết nối tháo nhanh.
Có nhiều vị trí làm kín hơn so với đầu chuyển đơn.
Hai đầu ren có thể là nơi lưu giữ cặn hoặc lưu chất.
Không phù hợp mặc định với mọi quy trình vô trùng .
Lắp sai chuẩn ren dễ gây rò rỉ và hỏng phụ kiện.
Gioăng clamp là chi tiết hao mòn và cần được thay thế định kỳ.
Ren trong tạo ra các khe xoắn khó làm sạch hoàn toàn, do đó không nên để ren hở trong vùng tiếp xúc trực tiếp với sản phẩm tinh khiết. Cần đánh giá khả năng vệ sinh CIP/SIP của toàn bộ mối nối. Đối với các ứng dụng vô trùng cao, nên ưu tiên sử dụng kết nối clamp hoặc hàn hoàn toàn .
Bộ clamp ren trong được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
Nối hai đoạn ống có đầu ren ngoài .
Kết nối van ren vào đường ống tháo nhanh.
Hệ thống nước sạch, nước tinh khiết.
Dây chuyền sản xuất bia, sữa và nước giải khát .
Thiết bị chế biến thực phẩm, mỹ phẩm và hóa chất tương thích .
Đường khí nén sạch.
Cô lập đường ống và xả hết áp suất.
Làm sạch hai đầu ren, ferrule và gioăng.
Lắp vật liệu làm kín lên ren ngoài đúng chiều.
Vặn hai mặt clamp ren trong bằng tay trước khi siết bằng dụng cụ.
Căn chỉnh hai mặt ferrule song song.
Đặt gioăng đúng tâm.
Lắp cùm clamp và siết vừa đủ.
Thử kín ở áp suất thấp trước khi đưa vào vận hành.
Thường xuyên kiểm tra rò rỉ tại hai đầu ren và vị trí clamp.
Kiểm tra ren trong có bị mòn hoặc chéo ren.
Quan sát thân đầu nối và ferrule có bị móp hoặc xước.
Thay gioăng khi phát hiện dấu hiệu nứt, phồng hoặc chai cứng.
Loại bỏ hoàn toàn vật liệu làm kín ren cũ trước khi lắp mới.
Tham khảo thêm các sản phẩm cùng danh mục:
Tìm hiểu thêm về các loại kết nối: Kết nối ống vi sinh trên Wikipedia
Giải đáp các vấn đề thường gặp khi lựa chọn và sử dụng bộ clamp ren trong inox vi sinh.
Một bộ hoàn chỉnh thường gồm hai mặt clamp ren trong, một gioăng làm kín đặt giữa hai mặt clamp và một cùm kẹp. Tuy nhiên, phạm vi cung cấp có thể khác nhau giữa từng nhà bán hàng. Khi nhận báo giá cần xác nhận rõ kích thước, vật liệu và số lượng các chi tiết đi kèm.
Hai đầu ren trong của bộ clamp được kết nối với đường ống, van hoặc thiết bị có đầu ren ngoài tương ứng. Đầu ren trong và đầu ren ngoài phải có cùng kích thước, tiêu chuẩn BSPP, BSPT hoặc NPT và phương pháp làm kín phù hợp.
Không nên. BSPT và NPT khác nhau về góc ren, biên dạng và trong một số kích thước còn có bước ren khác nhau. Hai đầu có thể vặn vào nhau vài vòng nhưng không tạo được mối nối đúng tiêu chuẩn, dễ gây rò rỉ, kẹt hoặc hư hỏng ren. Cần sử dụng phụ kiện chuyển đổi phù hợp nếu hệ thống có hai chuẩn ren khác nhau.
Phải căn cứ vào catalogue hoặc xác nhận kỹ thuật của đúng cấu hình. Khả năng chịu áp phụ thuộc vào kích thước đầu nối, chiều dày thân, kiểu ren, chất làm kín, ferrule, gioăng, cùm clamp và nhiệt độ vận hành, không chỉ phụ thuộc vào vật liệu inox 304. Không nên áp dụng một mức áp suất chung cho mọi bộ sản phẩm.
