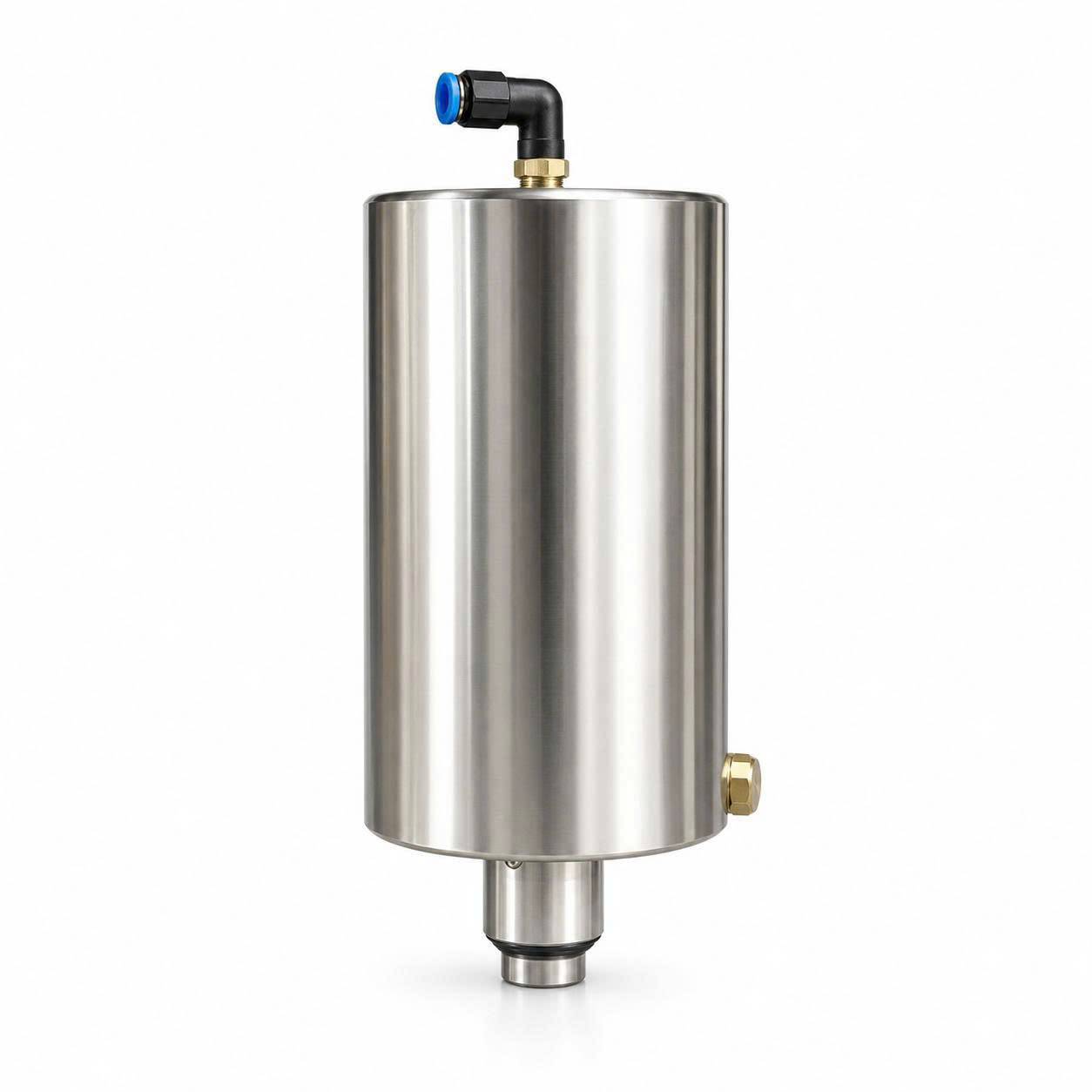

Bộ điều khiển khí nén trục đứng tác động đơn là thiết bị truyền động tự động sử dụng khí nén cho một chiều vận hành và lò xo để đưa van về vị trí ban đầu. Sản phẩm thường được lắp trên van bướm vi sinh, phù hợp với hệ thống cần trạng thái an toàn khi nguồn khí bị gián đoạn. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn bộ truyền động theo kích thước van, mô-men vận hành, áp suất khí và trạng thái fail-close hoặc fail-open. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Bộ điều khiển khí nén trục đứng tác động đơn (Spring Return Pneumatic Actuator) là thiết bị chuyển đổi năng lượng khí nén thành chuyển động cơ học, được lắp theo phương thẳng đứng trên thân van. Thiết bị sử dụng khí nén để tạo chuyển động cho một chiều và lò xo tích hợp để thực hiện chiều hồi về, giúp van trở về trạng thái an toàn đã thiết lập khi nguồn khí bị gián đoạn.
Bộ truyền động thường được dùng để tự động hóa van bướm inox vi sinh, cho phép thiết lập trạng thái thường đóng (fail-close) hoặc thường mở (fail-open) tùy theo yêu cầu vận hành. Đây là giải pháp lý tưởng cho các hệ thống cần đảm bảo an toàn khi xảy ra sự cố mất khí hoặc mất điện.
Thiết bị thường được kết hợp với van bướm inox vi sinh để hình thành cụm van đóng mở tự động cho các dây chuyền thực phẩm, đồ uống, dược phẩm và xử lý nước.
Bộ điều khiển khí nén trục đứng tác động đơn sở hữu nhiều đặc điểm kỹ thuật quan trọng:
Kiểu truyền động: Khí nén tác động đơn (single-acting) với lò xo hồi vị.
Thiết kế: Trục đứng, phù hợp lắp trực tiếp trên van bướm vi sinh.
Cơ cấu hồi vị: Lò xo tích hợp, đưa van về vị trí an toàn khi mất khí.
Áp suất khí cấp: Theo từng model, thường từ 3-8 bar.
Kích thước: Được lựa chọn theo cỡ van và mô-men vận hành yêu cầu.
Tùy chọn cấu hình: Hỗ trợ fail-close (thường đóng) hoặc fail-open (thường mở).
Phụ kiện: Có thể kết hợp van điện từ, cảm biến vị trí (limit switch), bộ định vị (positioner).
Vật liệu: Vỏ và trục tùy theo từng dòng sản phẩm, thường là hợp kim nhôm, thép không gỉ hoặc nhựa kỹ thuật.
Lưu ý: Các thông số cụ thể về áp suất, hành trình, mô-men và nhiệt độ làm việc phải được kiểm tra theo catalogue kỹ thuật của nhà sản xuất để đảm bảo lựa chọn đúng.
Bộ điều khiển khí nén trục đứng tác động đơn có cấu tạo bao gồm các bộ phận chính sau:
Vỏ bộ truyền động: Bảo vệ các chi tiết bên trong, thường làm bằng nhôm hoặc nhựa kỹ thuật.
Piston hoặc cơ cấu tạo lực: Chuyển đổi áp lực khí nén thành lực đẩy cơ học.
Trục truyền động: Kết nối với trục van, truyền chuyển động quay.
Lò xo hồi vị: Tạo lực đưa piston và trục van về vị trí ban đầu khi mất khí.
Gioăng và vòng làm kín: Đảm bảo độ kín khít, ngăn rò rỉ khí nén ra bên ngoài.
Cổng cấp và xả khí: Kết nối với đường ống khí nén và van điện từ.
Bộ phận liên kết với thân van: Mặt bích hoặc trục kết nối chuẩn (ISO 5211).
Vị trí lắp van điện từ hoặc cảm biến: Các lỗ ren hoặc rãnh để gắn phụ kiện điều khiển.
Bộ truyền động được sử dụng để tự động hóa nhiều loại van inox vi sinh, nhưng phải bảo đảm sự tương thích về trục, bộ gá, hành trình và mô-men đóng mở.
Quá trình vận hành khi có khí nén diễn ra như sau:
Khí nén đi vào buồng truyền động thông qua cổng cấp khí.
Áp lực khí tác động lên bề mặt piston, tạo ra lực đẩy.
Piston dịch chuyển đồng thời nén lò xo hồi vị.
Chuyển động tịnh tiến của piston được chuyển đổi thành chuyển động quay thông qua cơ cấu thanh răng – bánh răng hoặc kiểu màng.
Chuyển động được truyền xuống trục van, làm đĩa van xoay đến vị trí đóng hoặc mở theo thiết lập.
Khi nguồn khí bị ngắt, quá trình hồi vị diễn ra:
Áp lực trong buồng truyền động giảm xuống.
Lò xo đã bị nén trước đó bắt đầu giãn ra, đẩy piston trở về vị trí ban đầu.
Trục van xoay theo chiều ngược lại, đưa van về trạng thái an toàn đã thiết lập (đóng hoặc mở).
Trạng thái hồi về phụ thuộc vào cấu hình ban đầu: có thể là đóng hoàn toàn (fail-close) hoặc mở hoàn toàn (fail-open).
Đây là hai cấu hình trạng thái an toàn quan trọng của bộ truyền động tác động đơn.
Đặc điểm: Van tự trở về vị trí đóng khi mất khí nén.
Ứng dụng: Phù hợp khi cần ngăn dòng lưu chất trong tình huống sự cố, tránh rò rỉ, tràn trộn hoặc mất an toàn.
Ví dụ: Thường được cân nhắc trên đường cấp nguyên liệu, hóa chất, hoặc các dòng lưu chất có hại.
Đặc điểm: Van tự trở về vị trí mở khi mất khí nén.
Ứng dụng: Phù hợp với hệ thống cần duy trì dòng lưu thông để làm mát, xả áp hoặc tránh tắc nghẽn.
Ví dụ: Hệ thống làm mát, đường xả áp, hoặc các ứng dụng cần ưu tiên duy trì dòng chảy.
Việc lựa chọn fail-close hay fail-open phải được xác định dựa trên phân tích rủi ro và yêu cầu công nghệ, căn cứ vào:
Tính chất lưu chất: Lưu chất có độc hại, dễ cháy, ăn mòn hay không?
Hậu quả khi van đóng: Nếu van đóng đột ngột, hệ thống có bị tăng áp, hỏng hóc hay gián đoạn sản xuất không?
Hậu quả khi van tiếp tục mở: Nếu van vẫn mở khi sự cố, lưu chất có bị rò rỉ, tràn ra ngoài hay gây nguy hiểm không?
Yêu cầu dừng khẩn cấp: Hệ thống yêu cầu dừng ở trạng thái nào khi xảy ra sự cố?
Kịch bản mất điện hoặc mất khí: Xác định trạng thái an toàn nhất khi cả nguồn điện và khí nén đều bị mất.
Lưu ý quan trọng: Không mặc định tác động đơn luôn là fail-close. Cấu hình fail-close hay fail-open phụ thuộc vào cách lắp đặt lò xo và vị trí lắp actuator so với thân van.
Bộ điều khiển khí nén trục đứng tác động đơn mang lại nhiều lợi ích vượt trội:
Tự hồi về vị trí thiết lập khi mất khí: Đảm bảo an toàn cho hệ thống và người vận hành trong các tình huống khẩn cấp.
Hỗ trợ chức năng an toàn cho hệ thống: Fail-safe là yêu cầu bắt buộc trong nhiều ngành công nghiệp.
Chỉ cần cấp khí cho một chiều vận hành: Tiết kiệm khí nén và đơn giản hóa mạch điều khiển.
Phù hợp với dây chuyền tự động hóa: Dễ tích hợp với PLC, tủ điều khiển và hệ thống SCADA.
Có thể đóng mở nhanh: Thời gian đáp ứng nhanh, phù hợp với các chu trình sản xuất tốc độ cao.
Dễ kết hợp với van điện từ và cảm biến: Cho phép điều khiển và giám sát từ xa.
Phù hợp với nhiều cấu hình van vi sinh: Linh hoạt lắp đặt với nhiều loại van khác nhau.
Khi lắp trong dây chuyền sạch, bộ truyền động thường đi cùng thân van bằng inox vi sinh, có bề mặt nhẵn và khả năng chống ăn mòn phù hợp với nhiều môi trường sản xuất.
Inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn. Khả năng làm việc thực tế vẫn phụ thuộc vào mác vật liệu và môi trường sử dụng.
Bộ truyền động tác động đơn thường được lắp trên các loại van xoay 90°, đặc biệt là van bướm và van bi vi sinh.
Van bướm vi sinh điều khiển khí nén inox 304, 316L là ứng dụng điển hình của bộ truyền động trục đứng, phù hợp với hệ thống cần đóng mở tự động và phản hồi nhanh. Kết hợp giữa thân van inox chất lượng cao và actuator khí nén tác động đơn tạo nên cụm van đóng mở an toàn và đáng tin cậy.
Van bướm vi sinh tay rút ren rắc co inox vận hành thủ công và sử dụng kết nối rắc co. Khi cần chuyển sang vận hành tự động, phải kiểm tra khả năng tương thích của thân van, trục và bộ gá trước khi lắp actuator.
Để lắp đặt bộ truyền động tác động đơn thành công, cần đảm bảo các điều kiện sau:
Kích thước trục tương thích: Đường kính và kiểu kết nối trục (vuông, dẹt, định vị) phải khớp với actuator.
Bộ gá phù hợp: Mặt bích kết nối phải đúng tiêu chuẩn (ISO 5211) hoặc có adapter chuyển đổi.
Hành trình đóng mở đúng yêu cầu: Actuator phải có góc xoay phù hợp (thường là 90°).
Mô-men actuator đủ lớn: Mô-men đầu ra phải lớn hơn mô-men vận hành của van, có xét thêm hệ số an toàn.
Không gian lắp đặt phù hợp: Đảm bảo đủ không gian để lắp actuator và các phụ kiện đi kèm.
Phụ kiện khí nén đồng bộ: Van điện từ, bộ lọc/điều áp, ống dẫn khí phải tương thích.
Để lựa chọn giữa hai loại bộ truyền động, cần hiểu rõ sự khác biệt cơ bản:
Đặc điểm: Khí nén vận hành một chiều; chiều còn lại sử dụng lò xo để hồi vị.
An toàn: Có khả năng tự động hồi về trạng thái an toàn (fail-safe) khi mất khí.
Lựa chọn: Phải tính thêm lực lò xo (lực cản) khi lựa chọn mô-men actuator.
Ứng dụng: Hệ thống yêu cầu trạng thái an toàn khi mất nguồn khí.
Đặc điểm: Sử dụng khí nén cho cả chiều đóng và chiều mở; không có lò xo hồi vị trong cấu hình thông thường.
An toàn: Kiểm soát chủ động cả hai chiều; khi mất khí, van giữ nguyên vị trí cuối cùng (không có chức năng fail-safe).
Lựa chọn: Phụ thuộc hoàn toàn vào nguồn khí để hoàn thành hành trình.
Ứng dụng: Hệ thống cần chủ động điều khiển cả hai chiều, không yêu cầu chức năng an toàn khi mất khí.
Chọn tác động đơn khi cần chức năng fail-close hoặc fail-open để đảm bảo an toàn cho hệ thống khi mất khí.
Chọn tác động kép khi cần chủ động điều khiển van ở cả hai chiều và không yêu cầu chức năng hồi vị tự động.
Lựa chọn cuối cùng dựa trên mô-men van, áp suất khí nén sẵn có và yêu cầu an toàn của quy trình.
Để vận hành bộ điều khiển khí nén tác động đơn một cách hiệu quả và đồng bộ, các phụ kiện sau thường được lắp kèm:
Chức năng: Điều khiển đường khí cấp và xả, quyết định thời điểm tác động lên actuator.
Tín hiệu: Nhận tín hiệu điện từ PLC hoặc tủ điều khiển để đóng/mở van điện từ.
Lưu ý: Phải chọn đúng điện áp (24VDC, 220VAC...) và kiểu cổng khí (3/2, 5/2) phù hợp.
Chức năng: Xác nhận trạng thái đóng hoặc mở của van bằng tín hiệu điện.
Ứng dụng: Gửi tín hiệu phản hồi về PLC hoặc hệ thống điều khiển để giám sát trạng thái van từ xa.
Hỗ trợ: Giúp xác nhận van đã thực hiện đúng hành trình điều khiển.
Chức năng: Lọc nước, bụi và tạp chất trong đường khí nén; ổn định áp suất khí cấp.
Lợi ích: Hỗ trợ tăng độ bền, tuổi thọ của actuator và các phụ kiện khí nén.
Chức năng: Điều chỉnh tốc độ đóng/mở của van; giảm tiếng ồn tại cổng xả khí.
Ứng dụng: Hạn chế chuyển động quá nhanh gây sốc thủy lực hoặc mài mòn cơ khí.
Bộ điều khiển khí nén trục đứng tác động đơn được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Dây chuyền thực phẩm và đồ uống: Sữa, bia, nước giải khát, nước trái cây.
Hệ thống bia, sữa và nước giải khát: Điều khiển dòng nguyên liệu qua các công đoạn sản xuất.
Ngành dược phẩm, mỹ phẩm: Kiểm soát dòng dung dịch, nguyên liệu trong sản xuất thuốc và mỹ phẩm.
Hệ thống nước sạch, RO và nước tinh khiết: Đóng/mở đường ống cấp nước cho các nhà máy.
Dây chuyền pha trộn, chiết rót: Điều khiển dòng nguyên liệu vào bồn chứa hoặc chiết rót sản phẩm.
Hệ thống cần đóng hoặc mở van khi mất khí: Các ứng dụng yêu cầu an toàn cháy nổ hoặc vệ sinh.
Hệ thống điều khiển tự động bằng PLC: Tích hợp trong các nhà máy sản xuất hiện đại.
Khu vực cần hạn chế thao tác thủ công: Tăng năng suất và giảm thiểu sai sót do con người.
Để chọn đúng bộ điều khiển khí nén trục đứng tác động đơn, khách hàng cần xem xét các yếu tố sau:
Loại van cần lắp: Van bướm, van bi hay van khác? Mỗi loại có đặc tính mô-men khác nhau.
Kích thước van: Đường kính van (DN) ảnh hưởng trực tiếp đến mô-men vận hành.
Mô-men đóng mở: Mô-men yêu cầu để mở và đóng van dưới áp suất làm việc.
Áp suất khí nén thực tế: Áp suất cấp cho actuator có nằm trong dải hoạt động tối ưu không?
Hệ số an toàn: Nên chọn actuator có mô-men lớn hơn mô-men yêu cầu (hệ số 1.2 - 1.5 lần) để đảm bảo vận hành ổn định.
Trạng thái fail-close hoặc fail-open: Xác định trạng thái an toàn mong muốn.
Tần suất vận hành: Actuator có hoạt động liên tục hay chỉ thỉnh thoảng? Ảnh hưởng đến tuổi thọ.
Thời gian đóng mở yêu cầu: Yêu cầu tốc độ đóng/mở nhanh hay chậm?
Kích thước trục và chuẩn liên kết: Đảm bảo tương thích với trục van (ISO 5211).
Phụ kiện điều khiển đi kèm: Có cần van điện từ, cảm biến, bộ lọc/điều áp hay không?
Lưu ý quan trọng: Không chọn actuator chỉ dựa trên đường kính van. Phải tính toán dựa trên mô-men vận hành thực tế và áp suất cấp khí nén.
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo bộ điều khiển hoạt động ổn định và bền bỉ:
Xác nhận trạng thái an toàn trước khi lắp: Đảm bảo van và actuator ở trạng thái an toàn (thường là không có áp suất).
Kiểm tra kích thước trục và bộ gá: Đối chiếu với tiêu chuẩn kết nối (ví dụ: ISO 5211).
Căn chỉnh đồng tâm giữa actuator và trục van: Đảm bảo trục actuator và trục van thẳng hàng.
Không ép lắp khi hai bộ phận bị lệch tâm: Gây hỏng trục hoặc gioăng làm kín.
Kết nối đúng cổng cấp, xả khí: Đúng với sơ đồ khí nén đã thiết kế.
Lắp van điện từ và cảm biến theo sơ đồ: Đấu nối đúng tín hiệu điều khiển và phản hồi.
Chạy thử nhiều chu kỳ trước khi vận hành: Kiểm tra đóng/mở nhiều lần ở các tốc độ khác nhau.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Cô lập nguồn khí và xả hết áp trước khi tháo: Đảm bảo an toàn tuyệt đối trước khi can thiệp kỹ thuật.
Không tự ý tháo cụm lò xo khi chưa có hướng dẫn: Lò xo bên trong actuator có lực lớn, việc tháo không đúng cách có thể gây nguy hiểm.
Kiểm tra rò rỉ tại các đầu nối khí: Phát hiện và xử lý các điểm rò rỉ để tránh hao tổn khí nén.
Theo dõi tốc độ và hành trình vận hành: So sánh với thông số ban đầu để phát hiện dấu hiệu bất thường.
Kiểm tra gioăng, trục và lò xo: Phát hiện dấu hiệu mòn, rão hoặc hỏng hóc.
Vệ sinh bộ lọc, điều áp định kỳ: Đảm bảo nguồn khí sạch và ổn định.
Giá của bộ điều khiển khí nén trục đứng tác động đơn không cố định và phụ thuộc vào nhiều yếu tố:
Kích thước bộ truyền động: Kích thước càng lớn, giá càng cao.
Mô-men hoặc lực đầu ra: Yêu cầu mô-men cao hơn thường đi kèm giá thành cao hơn.
Áp suất khí làm việc: Một số model yêu cầu áp suất cao có giá khác biệt.
Vật liệu chế tạo: Vỏ nhôm, thép không gỉ hay nhựa kỹ thuật?
Kiểu liên kết với van: Chuẩn ISO 5211 hay adapter đặc biệt?
Van điện từ, cảm biến và phụ kiện: Các phụ kiện đi kèm ảnh hưởng đến tổng chi phí.
Thương hiệu, xuất xứ: Hàng chính hãng có giá cao hơn nhưng đảm bảo chất lượng và độ bền.
Số lượng đặt hàng: Đơn hàng số lượng lớn thường có chiết khấu.
Yêu cầu CO/CQ và bảo hành: Các yêu cầu chứng từ và bảo hành đặc biệt có thể ảnh hưởng đến giá.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp các thông tin sau: loại van, kích thước, mô-men, áp suất khí và trạng thái an toàn mong muốn (fail-close hoặc fail-open).
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn theo loại van và mô-men vận hành: Đảm bảo lựa chọn đúng actuator phù hợp với ứng dụng thực tế.
Hỗ trợ xác định fail-close hoặc fail-open: Tư vấn giải pháp an toàn tối ưu cho hệ thống của bạn.
Cung cấp actuator và phụ kiện điều khiển đồng bộ: Đảm bảo tính tương thích và hiệu suất của toàn bộ cụm van.
Kiểm tra khả năng đóng mở trước khi giao: Kiểm tra chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Hỗ trợ kỹ thuật sau bán hàng: Sẵn sàng giải đáp và hỗ trợ trong quá trình lắp đặt, vận hành và bảo trì.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn bộ truyền động theo loại van, áp suất khí, mô-men vận hành và trạng thái an toàn của hệ thống.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt, thay thế và bảo trì bộ truyền động khí nén tác động đơn cho van bướm.
Không. Bộ truyền động tác động đơn có thể được cấu hình để tự đóng (fail-close) hoặc tự mở (fail-open) khi mất khí, tùy thuộc vào cách bố trí lò xo và thiết kế cơ khí. Khách hàng cần chỉ định rõ trạng thái an toàn mong muốn khi đặt hàng.
Fail-close có nghĩa là van sẽ tự động trở về vị trí đóng khi mất khí nén. Fail-open có nghĩa là van sẽ tự động trở về vị trí mở khi mất khí nén. Việc lựa chọn cấu hình phụ thuộc vào yêu cầu an toàn và đặc điểm của quy trình công nghệ.
Có thể, nhưng cần kiểm tra và bảo đảm sự tương thích của các yếu tố sau:
Nếu các thông số trên tương thích thì việc thay thế có thể thực hiện được. Tuy nhiên, cần xem xét ảnh hưởng của lực lò xo đến mô-men và tốc độ đóng hoặc mở của van.
Kích thước bộ truyền động phải được lựa chọn dựa trên mô-men vận hành thực tế của van, áp suất khí nén cấp và hệ số an toàn phù hợp. Không nên lựa chọn actuator chỉ dựa trên đường kính danh nghĩa của van.
Cần tham khảo bảng mô-men của van và bảng mô-men đầu ra của actuator tại áp suất khí nén vận hành thực tế. Đồng thời phải xét đến nhiệt độ, áp suất môi chất, tần suất vận hành, ma sát làm kín và trạng thái fail-safe yêu cầu.
Không. Trước khi lắp đặt cần kiểm tra sự tương thích về kích thước và hình dạng trục van, bộ gá kết nối, tiêu chuẩn mặt bích lắp actuator, góc quay và mô-men vận hành.
Tiêu chuẩn ISO 5211 thường được sử dụng cho mặt bích lắp bộ truyền động, còn hành trình phổ biến của van bướm là 90°. Một số loại van có kết cấu đặc biệt có thể cần adapter trục hoặc bộ gá được thiết kế riêng.
Thông thường, sản phẩm cơ bản chỉ bao gồm bộ truyền động khí nén. Van điện từ, cảm biến hoặc limit switch, bộ lọc điều áp, van tiết lưu và các phụ kiện khác thường được cung cấp riêng theo yêu cầu.
Khách hàng nên yêu cầu báo giá trọn bộ nếu cần đầy đủ phụ kiện nhằm bảo đảm tính đồng bộ, tương thích về điện áp, tín hiệu điều khiển, kích thước kết nối và điều kiện vận hành.
Tuyệt đối không tự ý tháo cụm lò xo nếu không có hướng dẫn, dụng cụ chuyên dụng và người thực hiện đủ năng lực. Lò xo bên trong actuator được nén với lực lớn; việc tháo không đúng trình tự có thể làm các chi tiết văng ra, gây thương tích nghiêm trọng và hư hỏng thiết bị.
Công việc bảo trì hoặc sửa chữa cụm lò xo phải do kỹ thuật viên được đào tạo hoặc đơn vị được nhà sản xuất ủy quyền thực hiện theo đúng tài liệu kỹ thuật. Trước khi bảo trì, phải cô lập nguồn khí, xả hoàn toàn áp suất còn lại, thực hiện khóa và treo thẻ an toàn, đồng thời xác nhận actuator không còn năng lượng tích trữ có thể gây chuyển động.
