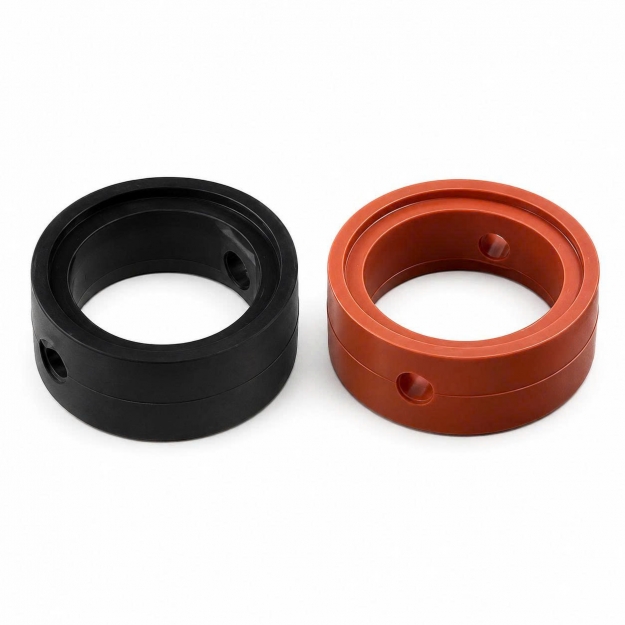

Gioăng van bướm vi sinh – ron van bướm dùng trong thực phẩm là bộ phận làm kín được lắp bên trong thân van, giúp hạn chế rò rỉ lưu chất khi van đóng và tại vị trí trục. Sản phẩm thường được chế tạo bằng silicone hoặc EPDM, có nhiều kích thước để thay thế cho gioăng bị mòn, chai cứng hoặc biến dạng. Tại Cơ khí An Thịnh Tân, khách hàng được hỗ trợ đối chiếu kích thước, vật liệu và model van để lựa chọn đúng loại gioăng. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Gioăng van bướm vi sinh (còn gọi là ron van bướm) là chi tiết đàn hồi được lắp bên trong thân van bướm, bao quanh và tiếp xúc trực tiếp với đĩa van. Bộ phận này có nhiệm vụ làm kín dòng lưu chất khi van đóng và hỗ trợ làm kín tại vị trí trục van, ngăn lưu chất rò rỉ ra bên ngoài.
Gioăng đóng vai trò then chốt trong việc đảm bảo độ kín, khả năng chịu nhiệt độ và tương thích hóa học của van. Theo thời gian, gioăng bị mòn, chai cứng hoặc mất độ đàn hồi do tác động của lưu chất, nhiệt độ và tần suất đóng mở, do đó cần được thay thế định kỳ để duy trì hiệu quả vận hành của hệ thống.
Gioăng là phụ kiện quan trọng của van bướm inox vi sinh, quyết định khả năng làm kín và ảnh hưởng trực tiếp đến hiệu quả vận hành của thiết bị.
Gioăng van bướm vi sinh sở hữu những đặc điểm kỹ thuật quan trọng sau:
Vật liệu phổ biến: Silicone và EPDM là hai loại vật liệu được sử dụng rộng rãi nhất, đáp ứng yêu cầu của ngành thực phẩm, đồ uống.
Kích thước đa dạng: Được lựa chọn theo từng loại van bướm cụ thể, không chỉ dựa trên đường kính ống.
Cấu tạo đặc trưng: Có rãnh, gờ định vị và lỗ xuyên trục để lắp khớp với thân và đĩa van.
Mục đích sử dụng: Dùng để lắp mới hoặc thay thế gioăng cũ trong quá trình bảo trì, sửa chữa.
Môi trường làm việc: Phụ thuộc vào vật liệu gioăng; cần kiểm tra khả năng chịu nhiệt độ, áp suất và hóa chất.
Chứng nhận: Chỉ sử dụng trong thực phẩm khi có chứng nhận phù hợp (FDA, 3A, v.v.) từ nhà sản xuất.
Lưu ý: Nhiệt độ và áp suất cụ thể phải được xác nhận theo catalogue kỹ thuật của từng loại gioăng.
Sản phẩm được thiết kế để lắp trong nhiều loại van inox vi sinh, nhưng không phải mọi gioăng cùng kích thước danh nghĩa đều có thể thay thế cho nhau.

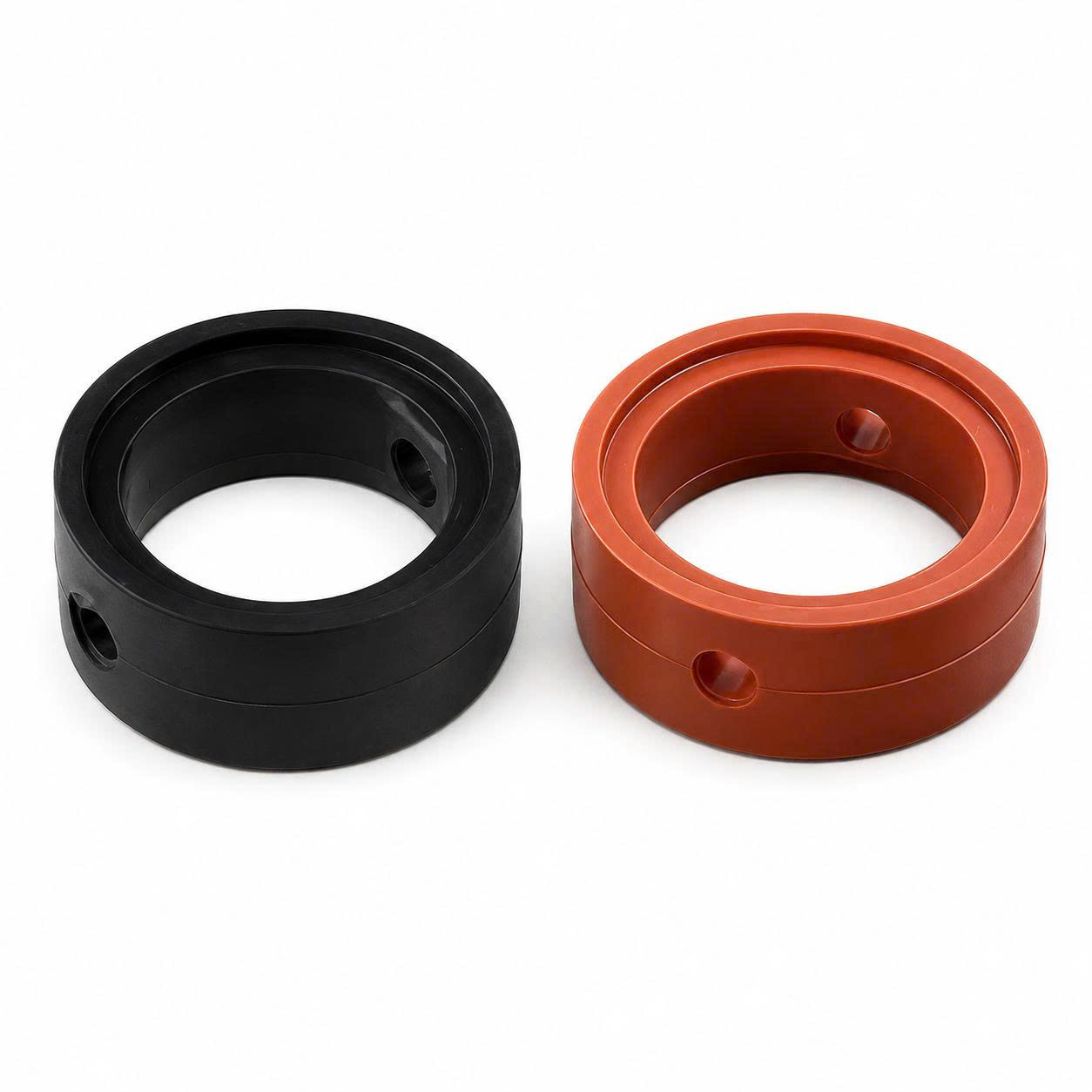

Gioăng van bướm vi sinh có cấu tạo đặc trưng bao gồm:
Thân gioăng dạng vòng: Có hình dạng tròn, ôm sát bề mặt bên trong thân van.
Bề mặt ôm sát đĩa van: Tạo bề mặt tiếp xúc kín khít với đĩa van khi ở trạng thái đóng.
Các rãnh và gờ định vị: Giúp gioăng cố định vào đúng vị trí trong thân van, không bị xoay hoặc dịch chuyển.
Hai lỗ đối diện cho trục van đi qua: Cho phép trục van xuyên qua gioăng và kết nối với đĩa van.
Hình dạng được thiết kế theo từng model van: Mỗi nhà sản xuất có thể có thiết kế gioăng khác nhau, đòi hỏi phải đối chiếu chính xác.
Gioăng van bướm vi sinh đảm nhiệm các vai trò quan trọng sau:
Làm kín giữa đĩa và thân van: Ngăn không cho lưu chất rò rỉ qua khe hở giữa đĩa van và thân van khi van ở trạng thái đóng.
Ngăn lưu chất rò rỉ ra bên ngoài: Đảm bảo an toàn cho môi trường làm việc và người vận hành.
Duy trì áp suất trong hệ thống: Giúp hệ thống duy trì áp suất làm việc ổn định.
Hạn chế tiếp xúc trực tiếp giữa đĩa và thân kim loại: Giảm mài mòn và kéo dài tuổi thọ cho cả đĩa và thân van.
Ảnh hưởng đến lực đóng mở của van: Gioăng có độ đàn hồi phù hợp sẽ giúp van đóng mở nhẹ nhàng, giảm tải cho bộ truyền động.
Lựa chọn vật liệu gioăng phù hợp là yếu tố quan trọng để đảm bảo độ kín và tuổi thọ của van.
Đặc tính: Mềm, có độ đàn hồi tốt, khả năng nén và phục hồi cao.
Nhiệt độ: Có khả năng làm việc ở nhiệt độ tương đối cao tùy cấp vật liệu (thường -50°C đến +200°C).
Tương thích hóa học: Phù hợp với nhiều ứng dụng thực phẩm, đồ uống. Không phù hợp với mọi loại dầu, dung môi hoặc hóa chất mạnh.
Ứng dụng: Thường được sử dụng trong ngành thực phẩm, dược phẩm, nước giải khát.
Lưu ý: Cần kiểm tra cấp vật liệu cụ thể; không phải mọi loại silicone đều giống nhau.
Về vật liệu, silicone là nhóm polymer tổng hợp có nhiều dạng và tính chất khác nhau. Vì vậy, khả năng sử dụng thực tế phải căn cứ vào cấp vật liệu và chứng nhận của nhà sản xuất.
Đặc tính: Có độ bền kéo và khả năng đàn hồi tốt, bền trong môi trường oxy hóa và ozone.
Nhiệt độ: Làm việc trong dải nhiệt độ rộng, thường -40°C đến +130°C.
Tương thích hóa học: Phù hợp với nước, hơi nước và nhiều dung dịch phân cực. Có khả năng kháng một số loại axit loãng, kiềm và nước muối.
Ứng dụng: Được sử dụng phổ biến trong các ứng dụng nước, hơi nước, thực phẩm.
Lưu ý: Không phù hợp với nhiều loại dầu khoáng hoặc hydrocarbon.
Việc lựa chọn giữa Silicone và EPDM phụ thuộc vào các yếu tố sau:
Loại lưu chất: Xác định xem lưu chất có chứa dầu, dung môi hay hóa chất đặc biệt không.
Nhiệt độ làm việc: Silicone có thể chịu nhiệt độ cao hơn EPDM trong một số ứng dụng.
Hóa chất vệ sinh: Xác định các hóa chất sử dụng trong quá trình CIP/SIP.
Tần suất đóng mở: Ảnh hưởng đến khả năng chống mài mòn và lão hóa của gioăng.
Yêu cầu tiếp xúc thực phẩm: Cần có chứng nhận FDA, 3A hoặc tương đương.
Khả năng chống mài mòn và lão hóa: Xem xét tuổi thọ mong muốn của gioăng.
Cần kiểm tra bảng tương thích hóa học (chemical compatibility chart) trước khi lựa chọn vật liệu gioăng.
Gioăng van bướm vi sinh được sử dụng cho nhiều loại van bướm khác nhau, bao gồm:
Van bướm vi sinh tay rút clamp inox 304, inox 316 sử dụng gioăng để làm kín giữa thân và đĩa van. Khi thay thế, cần đối chiếu chính xác đường kính, rãnh định vị và kích thước lỗ trục.
Van bướm vi sinh tay rút đầu hàn đầu rắc co cũng sử dụng gioăng bên trong thân van. Kiểu kết nối đường ống không quyết định hoàn toàn kích thước gioăng, vì vậy cần kiểm tra model và cấu tạo thân van.
Gioăng van bướm vi sinh được sử dụng trên tất cả các loại van bướm vi sinh, bao gồm:
Van bướm tay rút (thủ công)
Van bướm tay kẹp
Van bướm điều khiển điện
Van bướm điều khiển khí nén
Van bướm nối clamp, hàn hoặc rắc co
Nhận biết sớm các dấu hiệu cho thấy gioăng cần được thay thế giúp duy trì hiệu suất và an toàn cho hệ thống:
Van đóng nhưng vẫn rò rỉ: Đây là dấu hiệu rõ ràng nhất cho thấy gioăng không còn làm kín tốt.
Gioăng bị nứt, rách hoặc biến dạng: Kiểm tra trực quan có thể phát hiện các vết nứt hoặc biến dạng bất thường.
Bề mặt gioăng bị chai cứng: Gioăng mất tính đàn hồi, không còn khả năng phục hồi sau khi nén.
Gioăng mất độ đàn hồi: Không còn độ mềm và đàn hồi như ban đầu.
Van đóng mở nặng hoặc bị kẹt: Gioăng bị phồng hoặc biến dạng gây cản trở chuyển động của đĩa van.
Rò rỉ tại vị trí trục: Gioăng bị hỏng tại lỗ trục gây rò rỉ ra ngoài.
Gioăng bị phồng, co ngót hoặc đổi màu: Thay đổi kích thước hoặc màu sắc cho thấy gioăng không còn tương thích với lưu chất.
Gioăng không còn phù hợp với lưu chất mới: Khi thay đổi lưu chất hoặc hóa chất vệ sinh.
Gioăng van bướm vi sinh được ứng dụng rộng rãi trong các hệ thống sử dụng van bướm:
Van bướm trong dây chuyền thực phẩm: Sữa, bia, nước giải khát, thực phẩm chế biến.
Hệ thống bia, sữa và nước giải khát: Các ứng dụng yêu cầu vệ sinh cao.
Đường ống nước sạch, RO và nước tinh khiết: Hệ thống xử lý nước.
Ngành dược phẩm, mỹ phẩm: Sản xuất thuốc, mỹ phẩm, dung dịch tiêm.
Hệ thống pha trộn và chiết rót: Điều khiển dòng nguyên liệu.
Dây chuyền cần vệ sinh định kỳ: Các ứng dụng CIP/SIP.
Thay thế gioăng cũ trong van tay, van điện hoặc van khí nén: Bảo trì, sửa chữa hệ thống.
Lưu ý: Chỉ sử dụng trong thực phẩm hoặc dược phẩm khi gioăng có chứng nhận phù hợp (FDA, 3A, EU...).
Để chọn đúng gioăng van bướm vi sinh, khách hàng cần cung cấp các thông tin sau:
Kích thước danh nghĩa của van: DN (đường kính danh nghĩa) của van đang sử dụng.
Đường kính ngoài và đường kính trong của gioăng: Đo chính xác trên gioăng cũ hoặc thân van.
Chiều dày và hình dạng rãnh: Quan sát cấu tạo rãnh định vị của gioăng.
Kích thước lỗ trục: Khoảng cách và đường kính hai lỗ đối diện trên gioăng.
Model hoặc thương hiệu van: Xác định đúng hãng sản xuất van.
Loại lưu chất: Lưu chất đang sử dụng trong hệ thống.
Nhiệt độ và áp suất: Điều kiện làm việc của hệ thống.
Hóa chất vệ sinh: Các loại hóa chất sử dụng trong quá trình CIP/SIP.
Ảnh hoặc mẫu gioăng cũ: Hình ảnh thực tế giúp đối chiếu chính xác.
Lưu ý quan trọng: Không chọn gioăng chỉ dựa trên đường kính đường ống. Cần đối chiếu đầy đủ các thông số kỹ thuật để đảm bảo tương thích.
Việc thay gioăng cần được thực hiện đúng quy trình để đảm bảo an toàn và hiệu quả:
Cô lập lưu chất và xả hết áp suất: Ngắt kết nối với nguồn lưu chất, xả hết áp suất trong đường ống.
Tháo bộ điều khiển nếu cần: Đối với van tự động, tháo bộ truyền động để tiếp cận thân van.
Tháo thân van theo hướng dẫn: Mở các kết nối (clamp, hàn, rắc co) để lấy thân van ra khỏi đường ống.
Lấy gioăng cũ ra và vệ sinh bề mặt lắp: Làm sạch các bề mặt tiếp xúc, loại bỏ cặn bẩn và gioăng cũ.
Kiểm tra đĩa, trục và thân van: Phát hiện các hư hỏng khác cần sửa chữa.
Lắp gioăng mới đúng rãnh và lỗ trục: Đặt gioăng đúng vị trí trong thân van, căn chỉnh lỗ trục.
Lắp lại van, vận hành thử và kiểm tra độ kín: Đóng/mở van vài lần, kiểm tra rò rỉ tại các vị trí.
Để gioăng dự phòng luôn sẵn sàng sử dụng và không bị hư hỏng:
Đặt tại nơi khô ráo, thoáng mát: Tránh độ ẩm cao và nhiệt độ quá nóng hoặc quá lạnh.
Tránh ánh nắng trực tiếp: Tia UV có thể làm suy giảm chất lượng vật liệu.
Tránh nhiệt độ cao, ozone và hóa chất: Các yếu tố này có thể làm gioăng bị lão hóa nhanh.
Không gấp, kéo căng hoặc đặt vật nặng lên gioăng: Tránh biến dạng vĩnh viễn.
Ghi nhãn kích thước, vật liệu và ngày nhập kho: Giúp quản lý tồn kho và sử dụng hiệu quả.
Giá của gioăng van bướm vi sinh không cố định và phụ thuộc vào nhiều yếu tố:
Kích thước gioăng: Kích thước càng lớn, giá càng cao.
Vật liệu: Silicone hay EPDM; vật liệu đặc biệt có giá cao hơn.
Kết cấu và model van: Gioăng dành cho các model đặc biệt có thể có giá khác.
Yêu cầu chứng nhận tiếp xúc thực phẩm: Các chứng nhận như FDA, 3A có thể ảnh hưởng đến giá.
Thương hiệu, xuất xứ: Hàng chính hãng có giá cao hơn nhưng đảm bảo chất lượng.
Số lượng đặt hàng: Đơn hàng số lượng lớn thường có chiết khấu.
Khách hàng nên gửi ảnh, kích thước hoặc mẫu gioăng cũ để nhận báo giá chính xác nhất, đảm bảo đúng kích thước và model van.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn theo model và kích thước van: Xác định chính xác loại gioăng cần thay thế.
Hỗ trợ lựa chọn silicone hoặc EPDM: Tư vấn vật liệu phù hợp với điều kiện vận hành.
Đối chiếu mẫu gioăng cũ: Đảm bảo thay thế đúng chủng loại, tránh sai sót.
Cung cấp gioăng và van bướm vi sinh đồng bộ: Nguồn hàng chất lượng, đa dạng.
Chính sách vận chuyển và đổi trả: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được hỗ trợ đối chiếu kích thước, lựa chọn vật liệu và tìm gioăng phù hợp với van đang sử dụng.
Giải đáp các vấn đề thường gặp khi lựa chọn kích thước, vật liệu, kiểm tra và thay thế gioăng cho van bướm vi sinh.
Việc lựa chọn phải căn cứ vào loại lưu chất, nồng độ hóa chất, nhiệt độ và áp suất làm việc. Cần kiểm tra bảng tương thích hóa học và giới hạn vận hành của nhà sản xuất trước khi sử dụng.
Cần đo chính xác đường kính ngoài, đường kính trong, chiều dày, kích thước lỗ trục và khoảng cách giữa các lỗ trục trên gioăng cũ. Đồng thời, nên xác định kiểu rãnh, gờ định vị và hình dạng tổng thể của gioăng.
Nên cung cấp model van, tên nhà sản xuất, kích thước danh nghĩa và ảnh chụp rõ gioăng cũ cho nhà cung cấp đối chiếu. Không nên chọn gioăng chỉ dựa trên đường kính danh nghĩa của đường ống.
Không nên sửa chữa hoặc tiếp tục sử dụng gioăng đã bị rò rỉ. Nguyên nhân thường do gioăng bị chai cứng, biến dạng, nứt, mài mòn hoặc suy giảm tính chất do tác động của hóa chất và nhiệt độ.
Giải pháp an toàn là ngừng hệ thống, xác định nguyên nhân và thay gioăng mới đúng vật liệu, kích thước. Các biện pháp vá hoặc xử lý tạm thời không bảo đảm độ kín, vệ sinh và an toàn vận hành.
Không có chu kỳ thay thế cố định áp dụng cho mọi hệ thống. Tuổi thọ gioăng phụ thuộc vào tần suất đóng mở, nhiệt độ, áp suất, tính chất lưu chất, quy trình vệ sinh và điều kiện bảo quản thiết bị.
Có thể kiểm tra định kỳ từ 6–12 tháng như một mốc tham khảo ban đầu, sau đó điều chỉnh theo lịch sử vận hành thực tế và hướng dẫn của nhà sản xuất. Cần thay gioăng khi phát hiện chai cứng, nứt, trương nở, biến dạng, mài mòn hoặc rò rỉ.
Không hẳn. Dù có cùng kích thước danh nghĩa, van của các thương hiệu hoặc model khác nhau có thể sử dụng gioăng với kích thước và kết cấu khác nhau.
Các đặc điểm như rãnh, gờ định vị, biên dạng làm kín, chiều dày, kích thước và vị trí lỗ trục có thể được thiết kế riêng. Vì vậy, cần đối chiếu model, thông số kỹ thuật hoặc ảnh mẫu trước khi đặt mua.
Cả silicone và EPDM đều có thể được sử dụng trong hệ thống thực phẩm nếu đúng cấp vật liệu và có tài liệu chứng minh phù hợp cho ứng dụng tiếp xúc thực phẩm.
Cần kiểm tra chứng nhận hoặc tuyên bố phù hợp như FDA, 3-A hay tiêu chuẩn tương đương từ nhà sản xuất, đồng thời đối chiếu bảng tương thích hóa học, giới hạn nhiệt độ và điều kiện vệ sinh của hệ thống trước khi lựa chọn.
