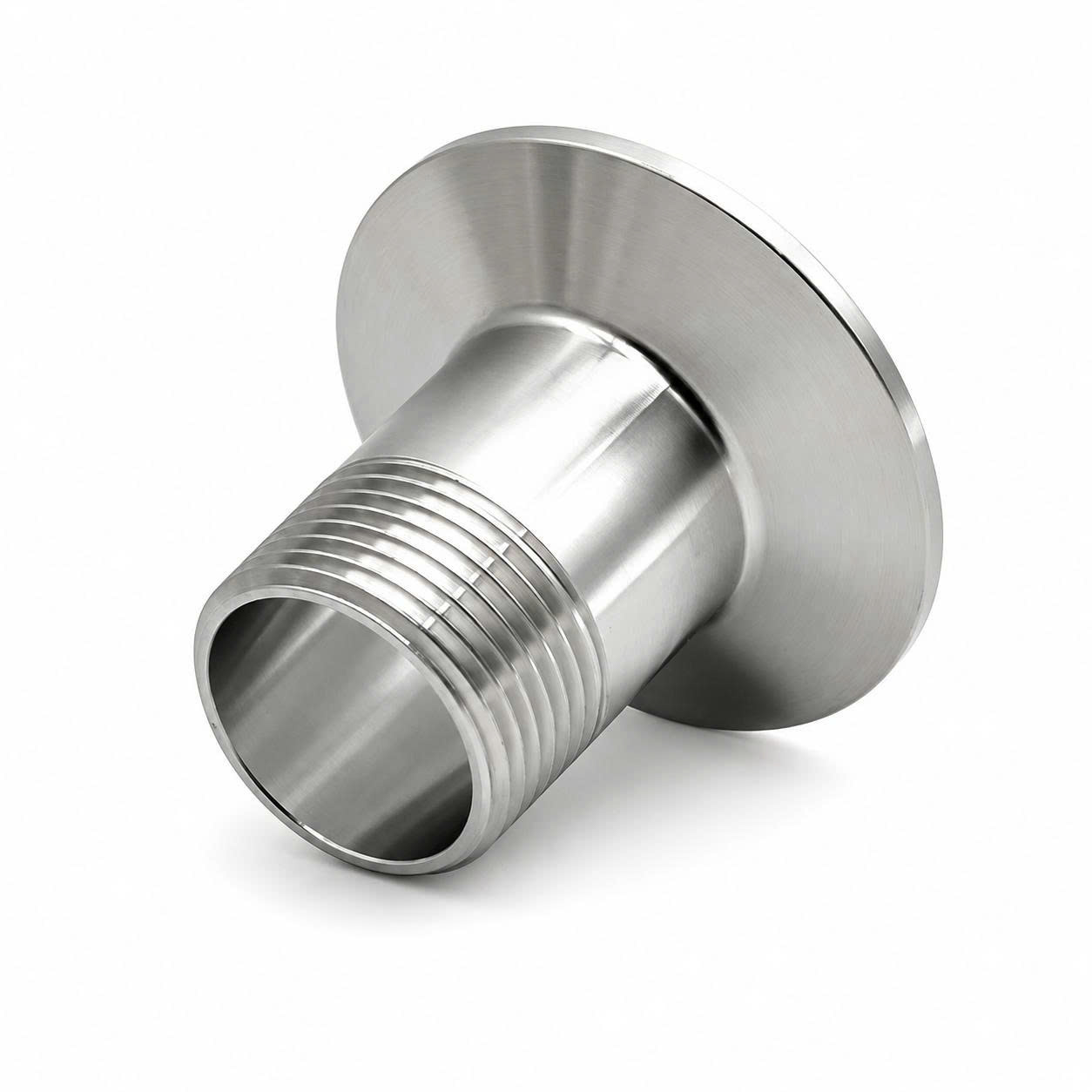

Trong các hệ thống đường ống vi sinh hiện đại, yêu cầu về độ sạch, khả năng tháo lắp nhanh và tính linh hoạt trong kết nối luôn được đặt lên hàng đầu. Mặt clamp ren ngoài inox vi sinh chính là một phụ kiện chuyển đổi thông minh, đáp ứng hoàn hảo những yêu cầu khắt khe đó. Sản phẩm đóng vai trò là "cầu nối" giữa đường ống sử dụng kết nối clamp (kẹp nhanh) và các thiết bị có cổng ren trong, điển hình như van, cảm biến hay đồng hồ đo áp suất. Một đầu sản phẩm là mặt ferrule để lắp gioăng và cùm clamp, đầu còn lại được gia công ren ngoài theo chuẩn BSP hoặc NPT, giúp kết nối trực tiếp mà không cần thay đổi toàn bộ hệ thống.
Đây là giải pháp tối ưu cho các nhà máy chế biến thực phẩm, đồ uống, dược phẩm và mỹ phẩm, nơi việc chuyển đổi giữa các thiết bị đo lường và kiểm soát là thường xuyên. Để tìm hiểu thêm các sản phẩm và giải pháp khác, mời quý khách tham khảo thêm tại An Thịnh Tân.
Sản phẩm được thiết kế tích hợp đầu clamp và đầu ren ngoài trên cùng một phụ kiện, tạo ra sự tiện lợi vượt trội.
Kết nối linh hoạt: Dùng để nối với thiết bị có cổng ren trong tương thích, đồng thời đầu clamp thuận tiện cho việc tháo lắp, vệ sinh và bảo trì.
Chất liệu cao cấp: Thường được chế tạo từ inox 304 hoặc inox 316L với bề mặt được đánh bóng theo tiêu chuẩn vi sinh, hạn chế tối đa sự bám dính của cặn bẩn và vi khuẩn.
Đa dạng kích thước: Có nhiều tổ hợp giữa kích thước mặt clamp và kích thước ren, đáp ứng nhiều nhu cầu ứng dụng khác nhau.
Phân biệt với các loại khác: Cần phân biệt sản phẩm này với mặt clamp ren trong, mặt clamp hàn hay clamp đuôi chuột.
Lưu ý: Sản phẩm đơn lẻ thường không bao gồm gioăng và cùm clamp; người dùng cần mua riêng để có bộ kết nối hoàn chỉnh.
Một sản phẩm mặt clamp ren ngoài chất lượng cao được cấu thành từ ba phần chính, mỗi phần đều có yêu cầu kỹ thuật nghiêm ngặt.
Đây là bộ phận tiếp xúc trực tiếp với gioăng làm kín. Mép ngoài được tạo hình để cùm clamp ôm giữ chặt. Kích thước phải tương thích hoàn hảo với ferrule đối diện, và bề mặt của nó không được phép có vết móp hoặc vết xước sâu để đảm bảo độ kín tuyệt đối.
Bộ phận này liên kết đầu ferrule với phần ren ngoài. Nó có thể được thiết kế đồng cỡ hoặc dạng thu hẹp để phù hợp với các mục đích sử dụng khác nhau. Đường dòng bên trong cần được chuyển tiếp tương đối đều để giảm tổn thất áp suất và hạn chế cặn bẩn bám vào. Chiều dày thành phải được tính toán phù hợp với áp suất thiết kế của hệ thống.
Đầu ren ngoài có thể được sản xuất theo nhiều chuẩn khác nhau như BSPP, BSPT hoặc NPT. Kích thước ren không bắt buộc phải bằng kích thước đầu clamp, cho phép chuyển đổi giữa các cỡ ống khác nhau. Ren phải đều, không sứt mẻ hoặc chéo ren và chỉ kết nối với cổng ren trong cùng tiêu chuẩn để đảm bảo an toàn và hiệu quả.
Việc chọn sai tiêu chuẩn ren là một trong những sai lầm phổ biến và tốn kém nhất. Dưới đây là sự khác biệt cốt lõi giữa các tiêu chuẩn ren:
BSPP là ren ống song song (G), trong đó ren chủ yếu có chức năng giữ và định vị phụ kiện. Độ kín thường được tạo tại gioăng, vòng đệm hoặc mặt tựa. Việc quấn thêm băng PTFE không thay thế được gioăng mặt bị thiếu.
BSPT là ren ống côn (R), làm kín bằng độ côn kết hợp với vật liệu làm kín phù hợp. Nó sử dụng biên dạng ren 55° theo hệ Whitworth.
NPT là ren ống côn 60° phổ biến trên thiết bị tiêu chuẩn Hoa Kỳ. Ren này thường cần băng PTFE hoặc chất làm kín ren tương thích để đảm bảo kín khít.
Hai chi tiết có thể ăn ren vài vòng nhưng không đạt độ kín.
Làm hỏng đỉnh, chân và bề mặt ren.
Giảm chiều dài ăn khớp chịu lực.
Dễ rò rỉ khi có rung động hoặc chu kỳ nhiệt.
Không cố siết ren NPT vào BSP và ngược lại.
Để chọn đúng sản phẩm, bạn cần trả lời ba câu hỏi chính:
Xác định kích thước đầu clamp
Đo đường kính ngoài mặt ferrule.
Kiểm tra đường kính trong của đường dòng.
Xác định tiêu chuẩn clamp đang sử dụng (DIN, SMS, ISO, 3-A).
Chọn gioăng và cùm kẹp đồng bộ. Không lựa chọn chỉ theo DN hoặc số inch.
Xác định kích thước và chuẩn ren
Kiểm tra thiết bị đối diện phải có ren trong.
Xác định đường kính danh nghĩa của ren.
Đo bước ren bằng dưỡng ren.
Kiểm tra ren song song (BSPP) hay ren côn (BSPT/NPT).
Đối chiếu ký hiệu chính xác.
Chọn vật liệu inox
Inox 304 phù hợp với nhiều hệ thống nước sạch và thực phẩm thông thường.
Inox 316L phù hợp hơn với môi trường có chloride hoặc ăn mòn cao, đặc biệt là trong dược phẩm và hóa chất.
Nên đồng bộ vật liệu với đường ống và thiết bị.
Gioăng được đặt đúng tâm giữa hai mặt ferrule. Cùm clamp tạo lực ép lên gioăng để làm kín. Hai mặt ferrule phải song song và đồng trục. Siết quá chặt có thể làm gioăng lồi vào lòng ống, còn siết thiếu lực hoặc lắp lệch dễ gây rò rỉ.
NPT và BSPT thường cần chất làm kín ren tương thích.
BSPP thường làm kín bằng gioăng, vòng đệm hoặc O-ring.
Quấn băng PTFE đúng chiều siết và không để vật liệu thừa lọt vào đường dòng.
Khe ren có khả năng lưu giữ cặn và lưu chất, do đó không nên đặt ren hở trong vùng tiếp xúc trực tiếp với sản phẩm tinh khiết. Cần đánh giá khả năng làm sạch bằng CIP và tiệt trùng SIP. Ứng dụng vô trùng cao nên ưu tiên clamp hoặc hàn trong vùng sản phẩm. Nếu có thể, hãy bố trí phần ren ở phía ngoài ranh giới vệ sinh.
Mặt clamp ren ngoài có mặt ở khắp các ngành công nghiệp đòi hỏi vệ sinh cao:
Lắp đồng hồ áp suất, cảm biến nhiệt độ hoặc áp suất vào đường ống clamp.
Chuyển đổi van ren sang hệ thống clamp.
Lắp béc phun, đầu rửa hoặc phụ kiện lấy mẫu.
Dây chuyền bia, sữa, nước giải khát, nước tinh khiết RO.
Thiết bị sản xuất mỹ phẩm, dược phẩm và đường khí sạch.
Thông tin tham khảo từ nhà cung cấp Kuriyama cho thấy họ cung cấp đầu chuyển Tri-Clamp sang ren ngoài NPT bằng inox 316, bề mặt tiếp xúc sản phẩm đạt 32 Ra và nhiều tổ hợp kích thước khác nhau. Điều này chứng tỏ đầu clamp và đầu ren không nhất thiết phải cùng cỡ danh nghĩa.
Cô lập hệ thống và xả hết áp suất.
Xác nhận chính xác tiêu chuẩn ren của hai chi tiết.
Làm sạch ren, ferrule và gioăng.
Lắp vật liệu làm kín theo đúng thiết kế.
Vặn đầu ren bằng tay trước để tránh chéo ren.
Dùng dụng cụ siết tại vị trí được thiết kế. Không truyền mô-men qua phần ferrule mỏng.
Đặt gioăng đúng tâm và lắp cùm clamp, siết vừa đủ.
Thử kín ở áp suất thấp trước khi vận hành.
Theo dõi rò rỉ ở cả đầu ren và đầu clamp.
Kiểm tra ren có bị mòn, xước hoặc biến dạng.
Thay gioăng clamp khi nứt, phồng hoặc chai cứng.
Thay vật liệu làm kín ren sau khi tháo và không tái sử dụng.
Làm sạch toàn bộ mảnh vật liệu còn bám trên ren.
Giá của sản phẩm phụ thuộc vào nhiều yếu tố: kích thước mặt clamp và đầu ren, chuẩn ren (BSPP/BSPT/NPT), vật liệu (inox 304 hay 316L), chiều dày, độ hoàn thiện bề mặt, áp suất thiết kế, tiêu chuẩn sản xuất, chứng nhận và số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn và lắp đặt đầu chuyển mặt clamp sang ren ngoài.
Sản phẩm có một đầu clamp và một đầu ren ngoài. Vì vậy, đầu ren của sản phẩm được lắp với thiết bị, van, đường ống hoặc phụ kiện có cổng ren trong tương ứng. Cần bảo đảm hai phía có cùng kích thước và tiêu chuẩn ren.
BSP sử dụng biên dạng ren có góc 55°, phổ biến tại châu Âu và nhiều quốc gia châu Á. Hệ BSP gồm BSPP là ren song song và BSPT là ren côn. NPT là tiêu chuẩn ren côn phổ biến tại Mỹ, sử dụng góc ren 60°. Hai hệ ren còn có thể khác về bước ren và biên dạng đỉnh, chân ren.
Không nên. BSPT và NPT có góc ren, biên dạng và trong một số kích thước còn có bước ren khác nhau. Hai đầu có thể vặn vào nhau vài vòng nhưng không tạo được mối ghép đúng tiêu chuẩn, dễ gây rò rỉ, kẹt hoặc hỏng ren. Cần sử dụng đầu chuyển đúng chuẩn nếu hệ thống có hai loại ren khác nhau.
Không thể xác định duy nhất cỡ ống chỉ từ đường kính mặt ferrule Ø50,5 mm. Tùy tiêu chuẩn, kích thước mặt này có thể được sử dụng cho nhiều cỡ ống và đường kính lỗ thông khác nhau. Cần kiểm tra đường kính ngoài của ống, đường kính trong phụ kiện, biên dạng ferrule và tiêu chuẩn kết nối trước khi đặt hàng.
Không bắt buộc. Phụ kiện này có chức năng chuyển đổi giữa kết nối clamp và kết nối ren, vì vậy hai đầu có thể mang kích thước danh nghĩa khác nhau. Tuy nhiên, cần kiểm tra đường kính lỗ thông thực tế vì vị trí chuyển cỡ có thể làm giảm tiết diện và tăng tổn thất áp suất.
Inox 304 phù hợp với nước, nhiều loại thực phẩm và môi trường ít ăn mòn, đồng thời có chi phí hợp lý. Inox 316L có khả năng chống ăn mòn tốt hơn, thường được lựa chọn cho môi trường chứa chloride, nước biển, hóa chất hoặc sản phẩm có tính axit. Yêu cầu chứng nhận vật liệu cần được xác nhận riêng với nhà cung cấp.
Có thể nếu vật liệu inox, gioăng và chất làm kín tương thích với nhiệt độ, hóa chất CIP hoặc điều kiện SIP. Tuy nhiên, các rãnh ren và vùng chuyển tiếp có thể tạo vị trí lưu giữ cặn, khó vệ sinh hơn kết nối clamp hoàn toàn. Nên bố trí phần ren ngoài vùng tiếp xúc sản phẩm hoặc đánh giá khả năng làm sạch trước khi sử dụng trong quy trình vệ sinh nghiêm ngặt.
Giới hạn áp suất và nhiệt độ phụ thuộc vào kích thước, chiều dày, vật liệu, kiểu ren, mặt clamp, gioăng, cùm kẹp và phương pháp làm kín. Không nên mặc định mọi sản phẩm đều chịu được 16 bar hoặc 280°C. Cần sử dụng thông số trong datasheet của đúng model và kiểm tra quan hệ giữa áp suất với nhiệt độ vận hành.
Thông thường, đầu chuyển mặt clamp ren ngoài có thể được bán riêng, không mặc nhiên bao gồm gioăng và cùm kẹp. Khi nhận báo giá cần xác nhận rõ phạm vi cung cấp, kích thước cùm clamp, vật liệu gioăng và số lượng phụ kiện cần mua kèm.
Cần cung cấp kích thước và tiêu chuẩn mặt clamp; kích thước, kiểu ren trong hoặc ren ngoài và tiêu chuẩn BSPP, BSPT hoặc NPT; vật liệu inox 304 hoặc 316L; đường kính lỗ thông; loại lưu chất; nhiệt độ, áp suất làm việc; yêu cầu phụ kiện đi kèm và số lượng cần mua.
