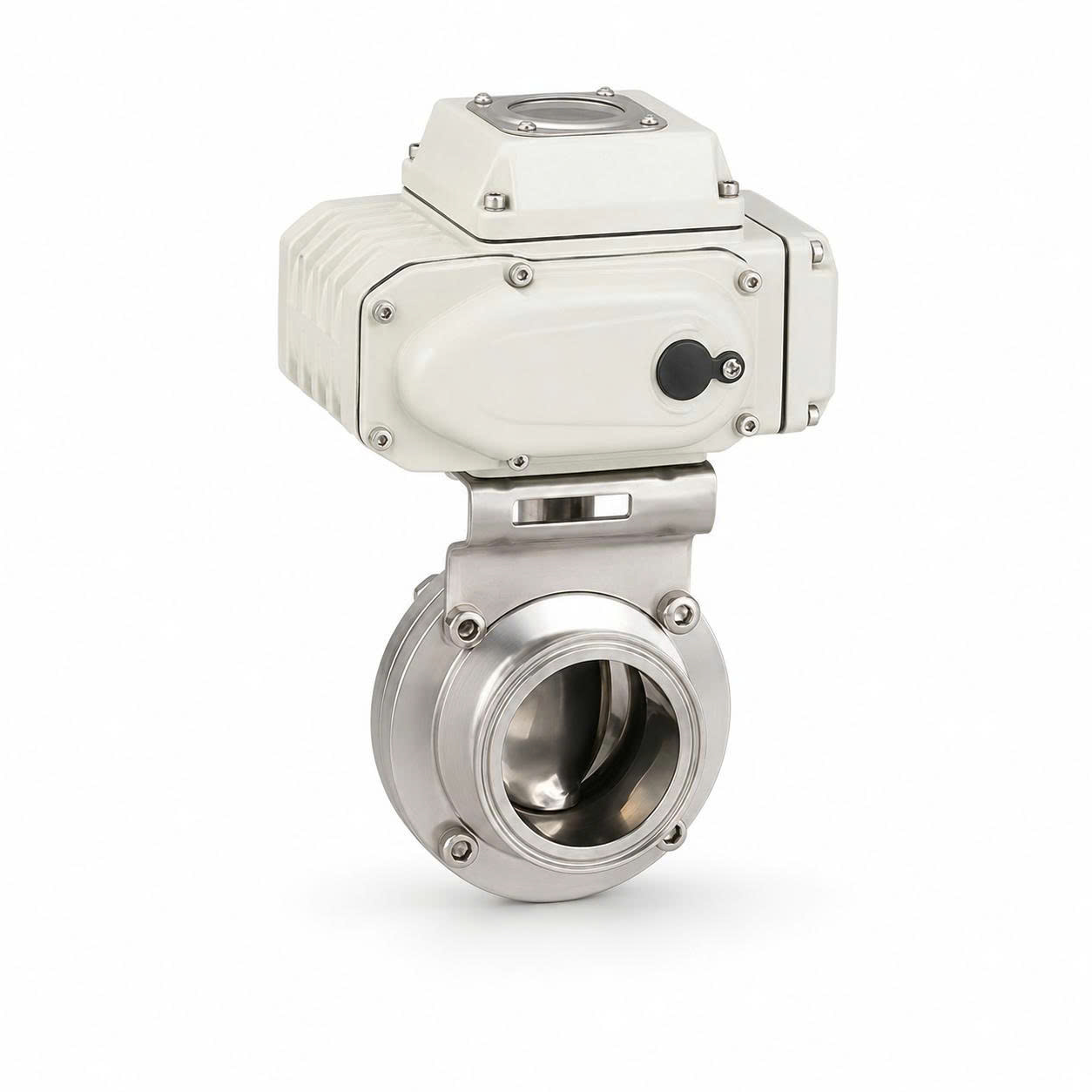

Van bướm inox vi sinh điều khiển điện là thiết bị kiểm soát dòng chảy tự động, kết hợp thân van inox 304 hoặc inox 316 với bộ truyền động điện. Sản phẩm có thể sử dụng nguồn 24V hoặc 220V, hỗ trợ chế độ ON/OFF hay tuyến tính và dễ kết nối với PLC. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu, kiểu kết nối và bộ truyền động phù hợp với yêu cầu vận hành thực tế. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm inox vi sinh điều khiển điện là cụm van bao gồm thân van bướm inox vi sinh và bộ truyền động điện (electric actuator). Thiết bị sử dụng mô-tơ điện để tạo lực làm trục và đĩa van xoay, thực hiện đóng hoặc mở dòng lưu chất một cách tự động. Không giống như van khí nén, van điều khiển điện không yêu cầu hệ thống khí nén, giúp đơn giản hóa hạ tầng và giảm chi phí đầu tư cho các nhà máy, xí nghiệp.
Với khả năng điều khiển tại chỗ hoặc từ xa, van có thể dễ dàng kết nối với PLC, SCADA hoặc tủ điều khiển trung tâm, cho phép giám sát và vận hành từ xa. Sản phẩm phù hợp với hệ thống tự động hóa sử dụng PLC, các dây chuyền sản xuất hiện đại yêu cầu độ chính xác và khả năng kiểm soát cao.
Sản phẩm là một cấu hình tự động thuộc nhóm van bướm inox vi sinh, phù hợp với các hệ thống cần điều khiển và giám sát trạng thái van từ xa.
Van bướm inox vi sinh điều khiển điện sở hữu những đặc điểm kỹ thuật nổi bật sau:
Vật liệu chế tạo: Thân và đĩa van bằng inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Nguồn điện: Đa dạng với nguồn 24VDC, 220VAC hoặc tùy theo actuator được lựa chọn.
Chế độ điều khiển: Hỗ trợ điều khiển ON/OFF (đóng/mở hoàn toàn) hoặc tuyến tính (điều chỉnh vị trí mở với tín hiệu 4-20mA hoặc 0-10V).
Góc đóng mở: Khoảng 90°, phù hợp với yêu cầu điều khiển dòng chảy.
Đa dạng kiểu kết nối: Clamp, hàn hoặc rắc co, linh hoạt lắp đặt với nhiều hệ thống đường ống.
Tín hiệu phản hồi: Có thể tích hợp tín hiệu phản hồi vị trí (limit switch) báo trạng thái đóng/mở về hệ thống điều khiển.
Cấp bảo vệ: IP65, IP67 hoặc cấp độ cao hơn tùy từng model, đảm bảo hoạt động trong môi trường ẩm ướt hoặc có hóa chất.
Thời gian đóng mở: Theo từng model cụ thể, thường từ vài giây đến vài chục giây.
Lưu ý: Kích thước, nhiệt độ, áp suất và các thông số chi tiết khác cần được xác nhận theo catalogue kỹ thuật của từng model trước khi lựa chọn.
Đây là sản phẩm tự động hóa thuộc nhóm van inox vi sinh, được sử dụng để kiểm soát lưu chất trong các dây chuyền yêu cầu độ sạch và khả năng vận hành ổn định.
Van bướm inox vi sinh điều khiển điện có cấu tạo bao gồm các bộ phận chính sau:
Bộ truyền động điện (Actuator): Cung cấp mô-men xoắn để đóng/mở van, bao gồm mô-tơ và hộp giảm tốc.
Mô-tơ và hộp giảm tốc: Chuyển đổi năng lượng điện thành chuyển động quay với tốc độ phù hợp.
Công tắc hành trình (Limit Switch): Xác định và dừng mô-tơ tại vị trí đóng/mở hoàn toàn.
Trục truyền động: Kết nối bộ truyền động với đĩa van, truyền chuyển động quay.
Bộ gá liên kết: Kết nối actuator với thân van theo tiêu chuẩn ISO 5211.
Thân và đĩa van: Kết cấu bằng inox, đĩa van gia công nhẵn.
Gioăng làm kín: Đảm bảo độ kín giữa đĩa và thân van.
Đầu kết nối đường ống: Clamp, hàn hoặc rắc co tùy theo yêu cầu.
Nguyên lý hoạt động của van bướm inox vi sinh điều khiển điện diễn ra theo các bước sau:
PLC hoặc tủ điều khiển gửi tín hiệu (nguồn điện hoặc tín hiệu điều khiển) đến bộ truyền động.
Mô-tơ bên trong actuator bắt đầu quay và truyền lực qua hộp giảm tốc.
Trục truyền động nhận chuyển động và làm đĩa van xoay đến vị trí đóng hoặc mở hoàn toàn (đối với ON/OFF) hoặc đến vị trí theo yêu cầu (đối với tuyến tính).
Công tắc hành trình sẽ ngắt mạch và dừng mô-tơ tại vị trí giới hạn (0° hoặc 90°) hoặc bộ điều khiển tuyến tính sẽ dừng mô-tơ tại vị trí đã đặt.
Nếu có trang bị tín hiệu phản hồi, thiết bị sẽ gửi tín hiệu về hệ thống điều khiển để xác nhận trạng thái van.
Trạng thái khi mất điện phụ thuộc vào thiết kế của actuator (có thể giữ nguyên vị trí hoặc được trang bị thêm pin/bộ lưu điện để chuyển về trạng thái an toàn).
Lưu ý quan trọng: Không mặc định van tự đóng khi mất điện nếu chưa có cơ cấu fail-safe (pin dự phòng hoặc lò xo). Khách hàng cần xác nhận rõ tính năng này khi lựa chọn sản phẩm.
Tùy vào yêu cầu ứng dụng, khách hàng có thể lựa chọn giữa hai chế độ điều khiển chính:
Đặc điểm: Van hoạt động ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn.
Sơ đồ điều khiển: Tương đối đơn giản, chỉ cấp nguồn để mở hoặc ngắt nguồn để đóng (hoặc tín hiệu điều khiển đảo chiều).
Ứng dụng: Phù hợp với yêu cầu đóng ngắt dòng lưu chất theo chu kỳ.
Ưu điểm: Chi phí thường thấp hơn cấu hình tuyến tính, dễ tích hợp.
Đặc điểm: Cho phép điều chỉnh vị trí mở của van ở các mức độ khác nhau (ví dụ: 30%, 50%, 70%).
Tín hiệu điều khiển: Có thể nhận tín hiệu 4–20 mA hoặc 0–10V tùy theo loại actuator.
Ứng dụng: Phù hợp với hệ thống cần kiểm soát lưu lượng ở mức tương đối, ví dụ như trong các hệ thống pha trộn, cân bằng áp suất.
Lưu ý: Cần kiểm tra đặc tính dòng chảy và độ chính xác yêu cầu để đảm bảo van đáp ứng được nhu cầu điều tiết.
Van bướm inox vi sinh điều khiển điện có thể được trang bị hai loại nguồn điện phổ biến:
Ưu điểm: Phù hợp với PLC và tủ điều khiển điện áp thấp, an toàn cho người vận hành.
Yêu cầu: Cần bộ nguồn có công suất phù hợp để cấp cho actuator. Phải xác định rõ 24VDC hay 24VAC.
Ứng dụng: Phù hợp với máy móc và dây chuyền tự động, các hệ thống sử dụng PLC.
Ưu điểm: Sử dụng nguồn điện phổ biến tại nhiều nhà máy, không cần bộ chuyển nguồn 24V.
Yêu cầu: Yêu cầu bảo vệ điện, nối đất và cách điện phù hợp để đảm bảo an toàn.
Ứng dụng: Phù hợp với hệ thống điều khiển công nghiệp thông thường, các nhà máy có sẵn nguồn 220VAC.
Lưu ý: Việc lựa chọn nguồn điện phụ thuộc vào hệ thống điện sẵn có và yêu cầu an toàn của nhà máy.
Sự lựa chọn vật liệu inox và gioăng làm kín đóng vai trò then chốt đến hiệu suất và tuổi thọ của van trong môi trường làm việc cụ thể.
Inox 304: Phù hợp với nhiều môi trường nước và thực phẩm thông thường, chi phí thấp hơn.
Inox 316: Chống ăn mòn tốt hơn trong một số môi trường đặc thù (có chloride, hóa chất, nhiệt độ cao), chi phí cao hơn.
Lựa chọn vật liệu theo lưu chất, nhiệt độ và hóa chất vệ sinh.
Thân van sử dụng inox vi sinh có bề mặt được hoàn thiện nhẵn nhằm hỗ trợ quá trình vệ sinh và hạn chế lưu chất bám lại.
Inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn. Khả năng làm việc thực tế còn phụ thuộc vào mác inox và môi trường sử dụng.
Gioăng van bướm vi sinh – ron van bướm dùng trong thực phẩm có nhiệm vụ làm kín giữa thân và đĩa van, ngăn rò rỉ lưu chất. Gioăng cần được lựa chọn theo lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh. Các loại gioăng phổ biến bao gồm:
EPDM: Kháng nước, hơi nước và một số hóa chất, bền trong nhiều ứng dụng thực phẩm.
Silicone: Chịu nhiệt tốt hơn, đàn hồi cao, thường dùng trong dược phẩm.
PTFE (Teflon): Kháng hóa chất tuyệt vời, chịu nhiệt độ cao.
Để lựa chọn giữa van điều khiển điện và van tay rút, cần hiểu rõ sự khác biệt:
Điều khiển: Đóng mở tự động bằng mô-tơ điện.
Ưu điểm: Có thể điều khiển từ xa, dễ tích hợp với PLC, phù hợp với hệ thống có nhiều điểm van hoặc vị trí khó tiếp cận.
Nhược điểm: Cần nguồn điện, chi phí đầu tư cao hơn.
Van bướm vi sinh tay rút clamp inox 304, inox 316 vận hành thủ công, không cần nguồn điện và phù hợp với hệ thống nhỏ hoặc có tần suất đóng mở thấp, chi phí thấp.
Chọn van tay rút khi van dễ tiếp cận, ít đóng mở và không yêu cầu tự động hóa.
Chọn van điều khiển điện khi cần vận hành từ xa, tích hợp PLC và giám sát trạng thái.
Chọn ON/OFF khi chỉ cần đóng hoặc mở hoàn toàn.
Chọn tuyến tính khi cần điều chỉnh vị trí van để kiểm soát lưu lượng.
Van bướm inox vi sinh điều khiển điện có thể được trang bị các kiểu kết nối khác nhau:
Ưu điểm: Tháo lắp nhanh, thuận tiện vệ sinh và thay gioăng.
Ứng dụng: Phù hợp với hệ thống bảo trì thường xuyên, yêu cầu vệ sinh CIP/SIP.
Ưu điểm: Liên kết cố định, độ kín tuyệt đối, chịu áp lực và nhiệt độ cao.
Ứng dụng: Phù hợp với hệ thống ít tháo lắp, yêu cầu độ tin cậy cao.
Lưu ý: Cần kiểm soát nhiệt trong quá trình hàn và bảo vệ gioăng.
Ưu điểm: Liên kết chắc chắn, có thể tháo van mà không cần cắt đường ống.
Ứng dụng: Các hệ thống bán cố định, nơi có nhu cầu bảo trì thường xuyên.
Lưu ý: Cần lựa chọn đúng kích thước và tiêu chuẩn.
Van bướm inox vi sinh điều khiển điện mang lại nhiều lợi ích vượt trội cho hệ thống:
Không cần đầu tư hệ thống khí nén: Tiết kiệm chi phí máy nén khí, đường ống, bộ lọc và bảo trì.
Đóng mở tự động, giảm thao tác thủ công: Tăng hiệu suất và độ chính xác vận hành.
Dễ kết nối PLC hoặc tủ điều khiển: Cho phép giám sát và điều khiển từ xa.
Có thể phản hồi trạng thái van: Cung cấp tín hiệu xác nhận vị trí đóng/mở, hỗ trợ quản lý vận hành.
Hỗ trợ ON/OFF hoặc tuyến tính: Đáp ứng nhu cầu đóng ngắt hoặc điều tiết lưu lượng.
Đa dạng nguồn điện và kiểu kết nối: Linh hoạt lắp đặt với nhiều hệ thống.
Inox có khả năng chống ăn mòn, dễ vệ sinh: Đảm bảo độ bền và đáp ứng tiêu chuẩn vệ sinh.
Phù hợp với máy móc độc lập hoặc hệ thống ít điểm van: Giải pháp tối ưu cho các thiết bị đơn lẻ hoặc phân tán.
Van bướm inox vi sinh điều khiển điện được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Dây chuyền thực phẩm và đồ uống: Sữa, bia, nước giải khát, nước trái cây.
Hệ thống bia, sữa, nước giải khát: Điều khiển dòng nguyên liệu qua các công đoạn.
Ngành dược phẩm và mỹ phẩm: Sản xuất thuốc, dung dịch, kem, mỹ phẩm.
Nước sạch, nước RO và nước tinh khiết: Đóng/mở đường ống cấp nước.
Dây chuyền pha trộn, chiết rót: Kiểm soát dòng nguyên liệu chính xác.
Hệ thống điều khiển bằng PLC: Tích hợp trong các nhà máy sản xuất hiện đại.
Máy móc độc lập không có nguồn khí nén: Giải pháp tối ưu cho các thiết bị đơn lẻ.
Hệ thống cần điều khiển hoặc giám sát van từ xa: Yêu cầu giám sát và quản lý vận hành từ xa.
Để chọn được van bướm inox vi sinh điều khiển điện phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Nguồn điện: 24V hay 220V? Cần xác định rõ loại nguồn sẵn có.
Chế độ điều khiển: ON/OFF hay tuyến tính (4-20mA, 0-10V)?
Tín hiệu điều khiển và phản hồi: Cần tín hiệu gì để tích hợp với PLC/SCADA?
Kích thước đường ống: Đường kính ống và tiêu chuẩn kết nối.
Kiểu kết nối: Clamp, hàn hay rắc co?
Vật liệu inox: Inox 304 hay inox 316 cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn EPDM, Silicone hay vật liệu khác để tương thích với lưu chất?
Loại lưu chất: Lưu chất có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất: Nhiệt độ và áp suất làm việc tối đa của hệ thống.
Mô-men yêu cầu: Cần tính toán để chọn actuator có mô-men phù hợp.
Cấp bảo vệ của actuator: Cần IP65, IP67 hay cấp độ cao hơn để chống nước và hóa chất?
Trạng thái mong muốn khi mất điện: Giữ nguyên vị trí hay cần tự động chuyển về trạng thái an toàn?
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Kiểm tra điện áp và sơ đồ đấu dây: Đối chiếu với nguồn cấp và yêu cầu của actuator.
Căn chỉnh van với đường ống: Đảm bảo đồng tâm, tránh gây ứng suất lên thân van.
Lắp actuator theo hướng hạn chế nước tích tụ: Đối với lắp đặt ngoài trời hoặc môi trường ẩm ướt.
Đấu nguồn, tín hiệu và tiếp địa đúng hướng dẫn: Thực hiện theo đúng hướng dẫn kỹ thuật của nhà sản xuất.
Cài đặt hành trình nếu nhà sản xuất yêu cầu: Một số actuator yêu cầu cài đặt góc mở/đóng hoặc điều chỉnh công tắc hành trình.
Chạy thử trước khi đưa vào vận hành: Kiểm tra nhiều lần để đảm bảo van hoạt động trơn tru và đúng vị trí.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Ngắt điện và xả áp trước khi bảo trì: Đảm bảo an toàn tuyệt đối trước khi can thiệp.
Kiểm tra dây điện, gioăng và tín hiệu phản hồi định kỳ: Phát hiện sớm dấu hiệu hư hỏng hoặc rò rỉ.
Theo dõi thời gian đóng mở: So sánh với thông số ban đầu để phát hiện dấu hiệu mài mòn hoặc kẹt.
Vệ sinh bề mặt tiếp xúc lưu chất: Đảm bảo vệ sinh cho các ngành công nghiệp yêu cầu độ sạch.
Giá của van bướm inox vi sinh điều khiển điện không cố định và phụ thuộc vào nhiều yếu tố:
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: 304 hay 316.
Kiểu kết nối: Clamp, hàn hay rắc co.
Vật liệu gioăng: EPDM, Silicone, PTFE...
Nguồn điện: 24V hay 220V.
Chế độ điều khiển: ON/OFF hay tuyến tính.
Tín hiệu phản hồi và cấp bảo vệ: Limit switch, positioner, IP65, IP67...
Thương hiệu, xuất xứ và số lượng: Các hãng khác nhau có giá khác nhau; số lượng lớn có chiết khấu.
Yêu cầu CO/CQ và bảo hành: Các chứng từ và điều kiện bảo hành đặc biệt.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp đầy đủ các thông tin sau: nguồn điện, kích thước ống, lưu chất, nhiệt độ, áp suất và tín hiệu điều khiển.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn đúng nguồn điện và chế độ điều khiển: Đảm bảo lựa chọn actuator phù hợp với hệ thống tủ điện và PLC hiện có.
Hỗ trợ lựa chọn vật liệu, gioăng, kiểu kết nối: Đưa ra giải pháp tối ưu cho từng ứng dụng cụ thể.
Tính toán actuator theo mô-men van: Đảm bảo chọn đúng công suất, tránh tình trạng non tải hoặc quá tải.
Kiểm tra đóng mở trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Cung cấp van và phụ kiện đồng bộ: Đảm bảo tính tương thích của toàn bộ hệ thống.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo nguồn điện, kích thước đường ống, lưu chất và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn nguồn điện, phương thức điều khiển, kiểu kết nối và phụ kiện cho van bướm inox vi sinh điều khiển điện.
Nên chọn nguồn 24V khi hệ thống sử dụng PLC, tủ điều khiển điện áp thấp hoặc yêu cầu tăng mức độ an toàn điện tại khu vực lắp đặt. Cần xác định rõ actuator sử dụng nguồn 24VDC hay 24VAC.
Nguồn 220VAC phù hợp khi nhà máy có sẵn nguồn điện này, muốn đơn giản hóa hệ thống cấp điện và không muốn lắp thêm bộ chuyển đổi nguồn. Việc lựa chọn phải phù hợp với thông số của actuator và điều kiện an toàn điện tại vị trí lắp đặt.
Van tuyến tính phù hợp với hệ thống cần điều tiết lưu lượng, trong khi van ON/OFF phù hợp với yêu cầu đóng hoặc mở dòng chảy đơn giản.
Có thể kết nối trực tiếp nếu điện áp, loại tín hiệu và công suất ngõ ra của PLC tương thích với ngõ vào của actuator. Đối với van ON/OFF, PLC sử dụng tín hiệu số để điều khiển đóng hoặc mở. Đối với van tuyến tính, PLC có thể sử dụng tín hiệu 4–20mA hoặc 0–10V.
Nếu công suất của actuator vượt quá khả năng chịu tải của ngõ ra PLC, cần sử dụng relay trung gian, contactor hoặc module điều khiển phù hợp. Tín hiệu phản hồi trạng thái hoặc vị trí của van, nếu được trang bị, sẽ được đưa về ngõ vào PLC.
Trạng thái của van khi mất điện phụ thuộc vào thiết kế của bộ truyền động. Phần lớn actuator điện tiêu chuẩn sẽ giữ nguyên tại vị trí cuối cùng khi nguồn điện bị mất.
Nếu cần van tự động đóng hoặc mở khi mất điện, phải sử dụng actuator có chức năng fail-safe, chẳng hạn cơ cấu lò xo hồi vị, bộ tích trữ năng lượng hoặc nguồn điện dự phòng. Đây thường là tùy chọn đặc biệt và cần được chỉ định rõ khi đặt hàng.
Báo giá van điều khiển điện trọn bộ thường bao gồm thân van và bộ truyền động điện. Tuy nhiên, phạm vi cung cấp có thể khác nhau tùy từng báo giá, vì vậy khách hàng nên kiểm tra rõ danh mục thiết bị và phụ kiện đi kèm.
Bộ nguồn chuyển đổi, relay, module điều khiển, bộ phản hồi vị trí, chức năng fail-safe, cáp điện và tủ điều khiển thường được báo giá riêng theo yêu cầu. Van điện từ chủ yếu sử dụng cho hệ thống khí nén, không phải phụ kiện tiêu chuẩn của actuator điện.
