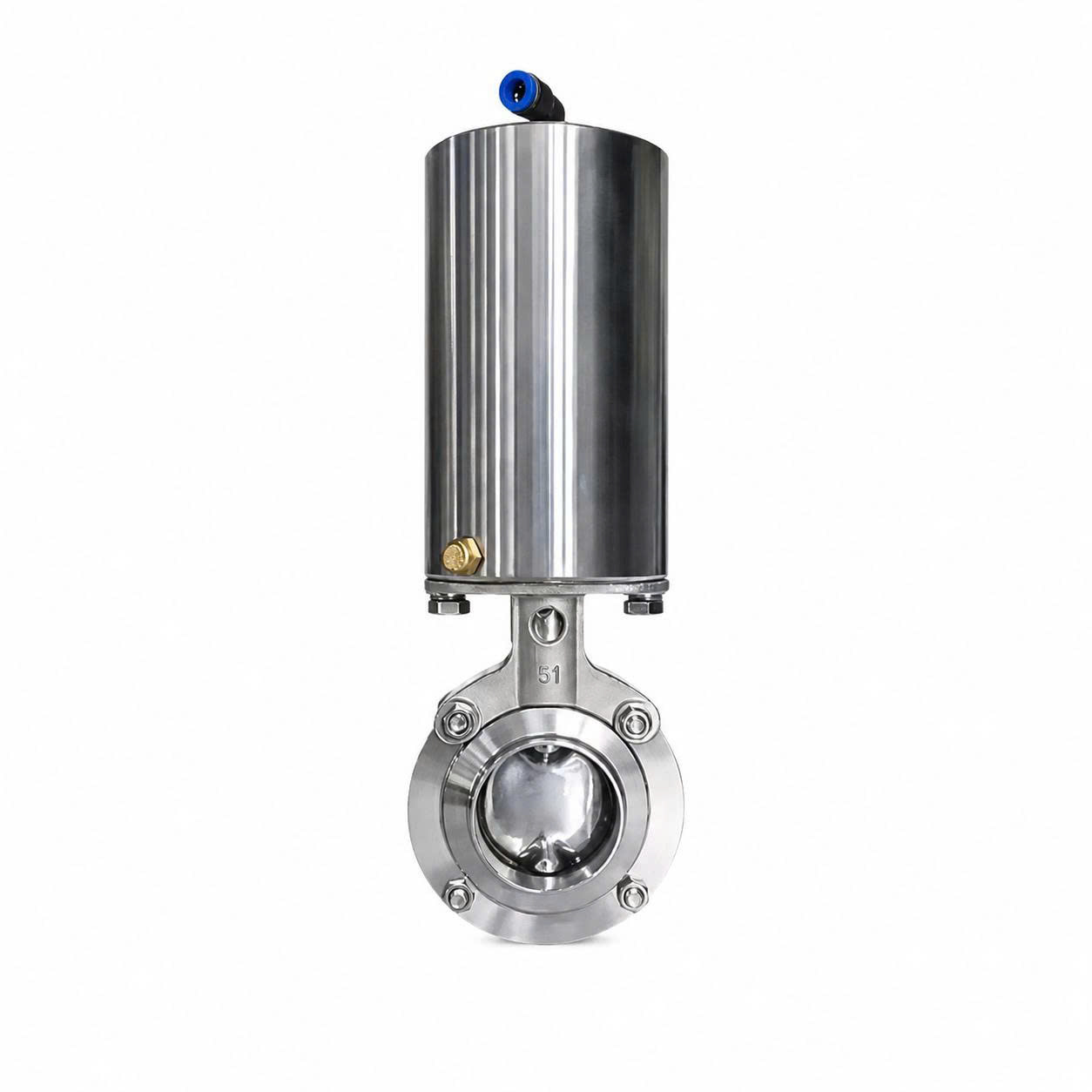

Van bướm khí nén nối hàn inox vi sinh là thiết bị kiểm soát dòng chảy tự động, kết hợp thân van inox SUS 304 hoặc SUS 316L với bộ truyền động khí nén. Hai đầu van được hàn trực tiếp vào đường ống, tạo liên kết ổn định và phù hợp với những dây chuyền ít có nhu cầu tháo lắp. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu gioăng và bộ truyền động phù hợp với điều kiện vận hành thực tế.
Van bướm khí nén nối hàn inox vi sinh là một giải pháp điều khiển dòng chảy tự động, kết hợp giữa van bướm dạng vi sinh và bộ truyền động khí nén. Thiết bị hoạt động dựa trên nguyên lý đĩa van quay quanh trục để kiểm soát dòng lưu chất, mang đến khả năng đóng/mở nhanh chóng và chính xác. Điểm đặc biệt của sản phẩm là hai đầu van được hàn trực tiếp vào đường ống, tạo nên một kết nối vĩnh viễn, lý tưởng cho các hệ thống vận hành cố định, ít có yêu cầu tháo lắp. Với khả năng tích hợp dễ dàng vào các hệ thống điều khiển trung tâm như PLC hoặc tủ điều khiển, van là lựa chọn hàng đầu cho các dây chuyền sản xuất hiện đại.
Sản phẩm là một biến thể tự động thuộc nhóm van bướm inox vi sinh, được sử dụng trong các hệ thống cần đóng mở nhanh, vận hành ổn định và hạn chế thao tác thủ công.
Van bướm khí nén nối hàn inox vi sinh sở hữu nhiều đặc điểm kỹ thuật vượt trội, đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp vệ sinh:
Vật liệu chế tạo: Thân và đĩa van được làm từ inox 304 hoặc inox 316L, đảm bảo khả năng chống ăn mòn và độ bền cao.
Kích thước đa dạng: Được lựa chọn linh hoạt theo kích thước đường ống hiện có.
Kết nối chắc chắn: Hai đầu hàn trực tiếp, loại bỏ nguy cơ rò rỉ tại các mối nối cơ khí.
Gioăng làm kín: Sử dụng các loại gioăng EPDM, silicone hoặc vật liệu tương thích với lưu chất và nhiệt độ làm việc.
Tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS hoặc theo yêu cầu hệ thống.
Bộ truyền động: Tác động đơn (spring return) hoặc tác động kép (double acting).
Điều khiển: Chế độ ON/OFF hoặc tuyến tính, có thể lắp thêm van điện từ, công tắc giới hạn (limit switch) và bộ định vị (positioner).
Lưu ý: Vui lòng kiểm tra catalogue kỹ thuật trước khi công bố các thông số cụ thể về kích thước, nhiệt độ và áp suất làm việc để đảm bảo lựa chọn chính xác nhất.
Van bướm khí nén nối hàn inox vi sinh có cấu tạo tương đối đơn giản nhưng chắc chắn, bao gồm các bộ phận chính sau:
Bộ truyền động khí nén: Cung cấp mô-men xoắn để đóng/mở van.
Trục truyền động: Kết nối bộ truyền động với đĩa van.
Thân van: Kết cấu liền khối, hai đầu dạng hàn.
Đĩa van: Chi tiết đóng/mở dòng chảy, được gia công với bề mặt nhẵn.
Gioăng làm kín: Đảm bảo độ kín tuyệt đối giữa đĩa và thân van.
Đầu nối hàn: Hai đầu van dùng để hàn trực tiếp với đường ống.
Đây là cấu trúc phổ biến trong nhóm van inox vi sinh dùng để kiểm soát lưu chất trong các dây chuyền thực phẩm, đồ uống, dược phẩm và xử lý nước.
Nguyên lý hoạt động của van bướm khí nén nối hàn rất trực quan và hiệu quả:
Khí nén được cấp vào bộ truyền động thông qua các cổng điều khiển.
Actuator tiếp nhận năng lượng khí nén và tạo ra chuyển động quay, truyền lực xuống trục van.
Đĩa van sẽ xoay một góc 90° quanh trục. Khi đĩa van song song với trục ống dẫn, van ở trạng thái mở hoàn toàn. Khi đĩa van vuông góc với dòng chảy, van ở trạng thái đóng.
Với bộ truyền động tác động đơn, lò xo hồi vị sẽ đưa van về trạng thái an toàn (NC hoặc NO) khi mất khí nén.
Với bộ truyền động tác động kép, cần có khí nén để đưa van đến cả hai vị trí mở và đóng.
Trạng thái van khi mất khí (fail-safe) phụ thuộc vào cấu hình fail-close (đóng khi mất khí) hoặc fail-open (mở khi mất khí).
Van bướm khí nén nối hàn inox vi sinh mang lại nhiều lợi ích vượt trội, đặc biệt trong các ứng dụng yêu cầu độ vệ sinh và độ ổn định cao:
Liên kết ổn định với đường ống: Kết nối hàn tạo thành một khối thống nhất, giảm thiểu rung động và ứng suất.
Giảm số lượng mối nối cơ khí: Hạn chế tối đa các điểm cần siết chặt định kỳ, tiết kiệm thời gian bảo trì.
Hạn chế nguy cơ rò rỉ: Loại bỏ hoàn toàn nguy cơ rò rỉ tại các mối nối ren hoặc bích, đảm bảo an toàn cho sản phẩm và môi trường.
Đóng mở tự động và nhanh: Thời gian đáp ứng nhanh chóng, tăng hiệu suất cho các chu trình sản xuất.
Bề mặt nhẵn, thuận tiện vệ sinh: Giảm thiểu sự bám dính của sản phẩm, hỗ trợ quá trình vệ sinh hiệu quả.
Khả năng chống ăn mòn tốt: Vật liệu inox vi sinh chất lượng cao đảm bảo độ bền trong môi trường làm việc khắc nghiệt.
Tích hợp dễ dàng: Có thể tích hợp với các hệ thống điều khiển PLC hoặc tủ điều khiển một cách linh hoạt.
Phù hợp với dây chuyền vận hành lâu dài: Kết cấu bền bỉ, ít phải bảo trì, lý tưởng cho các dây chuyền sản xuất liên tục.
Sản phẩm sử dụng inox vi sinh có bề mặt được hoàn thiện nhẵn, giúp hạn chế lưu chất bám lại và hỗ trợ quá trình vệ sinh thiết bị.
Về bản chất vật liệu, inox là một loại thép không gỉ có khả năng chống ăn mòn tốt hơn thép carbon thông thường. Tuy nhiên, độ bền thực tế còn phụ thuộc vào mác inox, lưu chất và môi trường vận hành.
Tùy vào đặc thù của hệ thống và yêu cầu vận hành, khách hàng có thể lựa chọn giữa các phương án kết nối và điều khiển khác nhau.
Đặc điểm: Hai đầu được hàn trực tiếp vào đường ống.
Ưu điểm: Liên kết cố định và ổn định nhất, loại bỏ mọi nguy cơ rò rỉ.
Ứng dụng: Phù hợp với hệ thống ít tháo lắp.
Hạn chế: Việc thay thế van phức tạp hơn so với kết nối tháo rời.
Van bướm khí nén nối hàn rắc co inox vi sinh kết hợp một đầu hàn cố định với một đầu rắc co (clamp) có thể tháo rời. Cấu hình này là sự lựa chọn lý tưởng khi hệ thống cần duy trì độ ổn định ở một phía nhưng vẫn muốn thuận tiện hơn khi bảo trì, vệ sinh hoặc thay thế van.
Van bướm vi sinh điều khiển điện 24V sử dụng mô-tơ điện để đóng mở van. Đây là giải pháp thay thế hoàn hảo cho các hệ thống không có nguồn khí nén hoặc cần sử dụng điện áp điều khiển thấp, an toàn.
Chọn van khí nén nối hàn khi hệ thống đã có sẵn nguồn khí nén và cần thời gian đáp ứng nhanh, độ tin cậy cao.
Chọn nối hàn – rắc co khi cần tháo một phía của van để bảo trì, vệ sinh mà không ảnh hưởng đến toàn bộ đường ống.
Chọn van điều khiển điện 24V khi không có hệ thống khí nén hoặc ưu tiên sử dụng nguồn điện điều khiển an toàn.
Việc lựa chọn cuối cùng phải dựa trên các yếu tố như nguồn năng lượng, tần suất vận hành và yêu cầu an toàn của hệ thống.
Sự lựa chọn vật liệu inox và gioăng làm kín đóng vai trò then chốt đến hiệu suất và tuổi thọ của van trong môi trường làm việc cụ thể.
Inox 304: Là lựa chọn phổ biến, phù hợp với nhiều môi trường thực phẩm và nước thông thường nhờ khả năng chống ăn mòn tốt và chi phí hợp lý.
Inox 316L: Có khả năng chống ăn mòn vượt trội hơn, đặc biệt trong môi trường có hóa chất, muối hoặc nhiệt độ cao. Loại này thường được ưu tiên cho các ứng dụng trong ngành dược phẩm, hóa chất và thực phẩm biển.
Việc lựa chọn giữa hai loại inox này phải căn cứ vào thành phần lưu chất, nhiệt độ và các loại hóa chất sử dụng trong quá trình vệ sinh.
EPDM: Có độ đàn hồi tốt, khả năng làm kín cao và bền trong môi trường nước, hơi nước và một số loại axit loãng.
Silicone: Phù hợp với một số ứng dụng cần độ mềm dẻo và chịu nhiệt tốt hơn, thường dùng trong ngành thực phẩm và dược phẩm.
Ngoài ra, có thể cân nhắc sử dụng gioăng PTFE (Teflon) nếu cấu hình van cho phép, đặc biệt cho các ứng dụng với hóa chất ăn mòn mạnh.
Bắt buộc phải kiểm tra khả năng tương thích giữa vật liệu gioăng và lưu chất cụ thể để đảm bảo độ kín và an toàn vận hành.
Với thiết kế chuyên dụng cho ngành vệ sinh, van bướm khí nén nối hàn inox vi sinh có mặt trong rất nhiều lĩnh vực sản xuất quan trọng:
Dây chuyền sản xuất thực phẩm: Sữa, bia, nước giải khát, nước trái cây, thực phẩm chế biến.
Ngành dược phẩm và mỹ phẩm: Sản xuất thuốc, dung dịch tiêm, kem, dầu gội, sữa tắm.
Xử lý nước: Đường ống nước sạch, nước RO, nước tinh khiết cho các nhà máy.
Hệ thống pha trộn và chiết rót: Kiểm soát dòng nguyên liệu chính xác trong quy trình sản xuất tự động.
Dây chuyền tự động hóa: Phù hợp với các hệ thống vận hành liên tục, ít có nhu cầu tháo van khỏi đường ống.
Lưu ý: Không khẳng định van phù hợp với các quy trình CIP/SIP (Clean-in-Place/Sterilize-in-Place) nếu chưa xác nhận rõ ràng về vật liệu, gioăng, nhiệt độ và áp suất tối đa.
Để chọn được van bướm khí nén nối hàn inox vi sinh phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Kích thước và tiêu chuẩn đường ống: Đường kính ống là bao nhiêu? Theo tiêu chuẩn DIN hay SMS?
Loại lưu chất: Lưu chất là gì? Có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất làm việc: Nhiệt độ và áp suất tối đa và trung bình trong hệ thống là bao nhiêu?
Vật liệu inox: Nên chọn inox 304 hay inox 316L cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn EPDM, Silicone hay vật liệu khác để tương thích với lưu chất và nhiệt độ?
Loại bộ truyền động: Cần tác động đơn (spring return) để đảm bảo an toàn khi mất khí, hay tác động kép (double acting)?
Trạng thái khi mất khí: Van cần được cấu hình fail-close (đóng lại) hay fail-open (mở ra) khi mất khí nén?
Chế độ điều khiển: Cần điều khiển ON/OFF đơn giản hay điều khiển tuyến tính để điều chỉnh lưu lượng?
Phụ kiện đi kèm: Có cần các phụ kiện như van điện từ, công tắc giới hạn và bộ định vị để tích hợp vào hệ thống PLC không?
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Chuẩn bị: Kiểm tra kỹ kích thước và vật liệu van so với yêu cầu.
Vệ sinh: Làm sạch hoàn toàn đường ống trước khi hàn để loại bỏ cặn bẩn.
Căn chỉnh: Đảm bảo hai đầu van và đường ống được căn chỉnh đồng tâm, tránh gây ứng suất.
Bảo vệ: Tháo hoặc bảo vệ gioăng làm kín và bộ truyền động khỏi tác động của nhiệt độ hàn theo đúng hướng dẫn của nhà sản xuất.
Hàn: Sử dụng phương pháp hàn phù hợp với inox vi sinh (thường là TIG) và môi trường vệ sinh.
Xử lý sau hàn: Làm sạch và thụ động hóa bề mặt mối hàn để phục hồi khả năng chống ăn mòn.
Kết nối điều khiển: Kết nối đường ống khí nén và các thiết bị điều khiển.
Kiểm tra: Chạy thử van ở các chế độ khác nhau và kiểm tra rò rỉ tại vị trí làm kín.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ van:
Định kỳ kiểm tra độ kín của đĩa van và gioăng làm kín.
Theo dõi tốc độ đóng/mở để phát hiện dấu hiệu mài mòn hoặc kẹt.
Kiểm tra áp suất và chất lượng khí nén, đảm bảo đạt yêu cầu.
Vệ sinh bề mặt tiếp xúc với lưu chất theo quy trình CIP/SIP của nhà máy.
Kiểm tra tình trạng mối hàn khi phát hiện các dấu hiệu bất thường như rò rỉ hay rung động.
Lưu ý an toàn: Luôn ngắt nguồn khí nén và xả hết áp suất dư trong hệ thống trước khi thực hiện bất kỳ thao tác bảo trì hay can thiệp kỹ thuật nào.
Giá của van bướm khí nén nối hàn inox vi sinh không cố định và phụ thuộc vào nhiều yếu tố cấu hình, bao gồm:
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: 304 hoặc 316L.
Tiêu chuẩn đầu hàn: DIN, SMS hay theo yêu cầu đặc biệt.
Vật liệu gioăng: EPDM, Silicone, PTFE...
Loại bộ truyền động: Tác động đơn hay tác động kép.
Phụ kiện đi kèm: Van điện từ, limit switch, positioner...
Số lượng đặt hàng: Đơn hàng số lượng lớn sẽ có mức giá ưu đãi hơn.
Yêu cầu chứng từ: CO/CQ và các điều kiện bảo hành đặc biệt.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp đầy đủ các thông tin sau: kích thước ống, loại lưu chất, nhiệt độ, áp suất, chế độ điều khiển mong muốn và số lượng.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn chuyên sâu: Hỗ trợ lựa chọn cấu hình van tối ưu nhất dựa trên điều kiện vận hành thực tế của quý khách.
Đa dạng lựa chọn: Cung cấp đầy đủ các loại van, phụ kiện vi sinh, gioăng đồng bộ.
Sản phẩm chất lượng: Các sản phẩm được kiểm tra nghiêm ngặt trước khi xuất xưởng.
Chính sách rõ ràng: Vận chuyển nhanh chóng, chế độ bảo hành chính hãng, minh bạch.
Hỗ trợ tận tình: Đội ngũ kỹ thuật sẵn sàng hỗ trợ khách hàng trong quá trình lắp đặt, vận hành và bảo trì sản phẩm.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, lưu chất, phương thức kết nối và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt, vận hành và bảo trì van bướm inox vi sinh điều khiển khí nén kết nối hàn.
Với thiết kế hai đầu hàn, van được xem là một phần cố định của đường ống nên không thể tháo rời dễ dàng. Khi cần thay thế van, đường ống thường phải được cắt. Do đó, cấu hình này phù hợp với những hệ thống ít cần tháo lắp và bảo trì.
Để thuận tiện hơn, An Thịnh Tân cung cấp dòng van có một đầu nối hàn và một đầu nối rắc co hoặc clamp, cho phép tháo lắp van từ một phía.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và các ứng dụng thực phẩm thông thường. Inox 316L phù hợp với môi trường có hóa chất, nước biển hoặc các ứng dụng yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như dược phẩm nhờ khả năng chống ăn mòn tốt hơn.
Trạng thái của van khi mất khí phụ thuộc vào cấu hình lò xo trong bộ truyền động tác động đơn. Van có thể được cấu hình fail-close để tự động đóng hoặc fail-open để tự động mở khi mất khí nén. Khách hàng cần chỉ định rõ trạng thái an toàn mong muốn khi đặt hàng.
Có. Nhiệt độ cao phát sinh trong quá trình hàn có thể làm biến dạng hoặc hư hỏng gioăng bên trong van. Trước khi hàn, cần tháo các bộ phận có gioăng nếu kết cấu van cho phép, hoặc áp dụng biện pháp bảo vệ và tản nhiệt theo đúng hướng dẫn của nhà sản xuất.
Không nên chỉ dựa vào việc mở hoàn toàn van để bảo vệ gioăng nếu chưa có xác nhận trong tài liệu kỹ thuật của nhà sản xuất.
Có. Van bướm khí nén nối hàn có thể được kết nối và điều khiển bằng PLC hoặc hệ thống điều khiển phân tán DCS. Van điện từ tiếp nhận tín hiệu để điều khiển khí cấp cho actuator, trong khi limit switch phản hồi trạng thái đóng hoặc mở của van về hệ thống điều khiển.
Báo giá cơ bản thường chỉ bao gồm thân van và bộ truyền động khí nén. Van điện từ, limit switch, positioner, bộ lọc điều áp và các phụ kiện khác thường được báo giá riêng theo yêu cầu cụ thể của khách hàng. Vui lòng cung cấp đầy đủ nhu cầu về phụ kiện để nhận báo giá trọn bộ phù hợp nhất.
