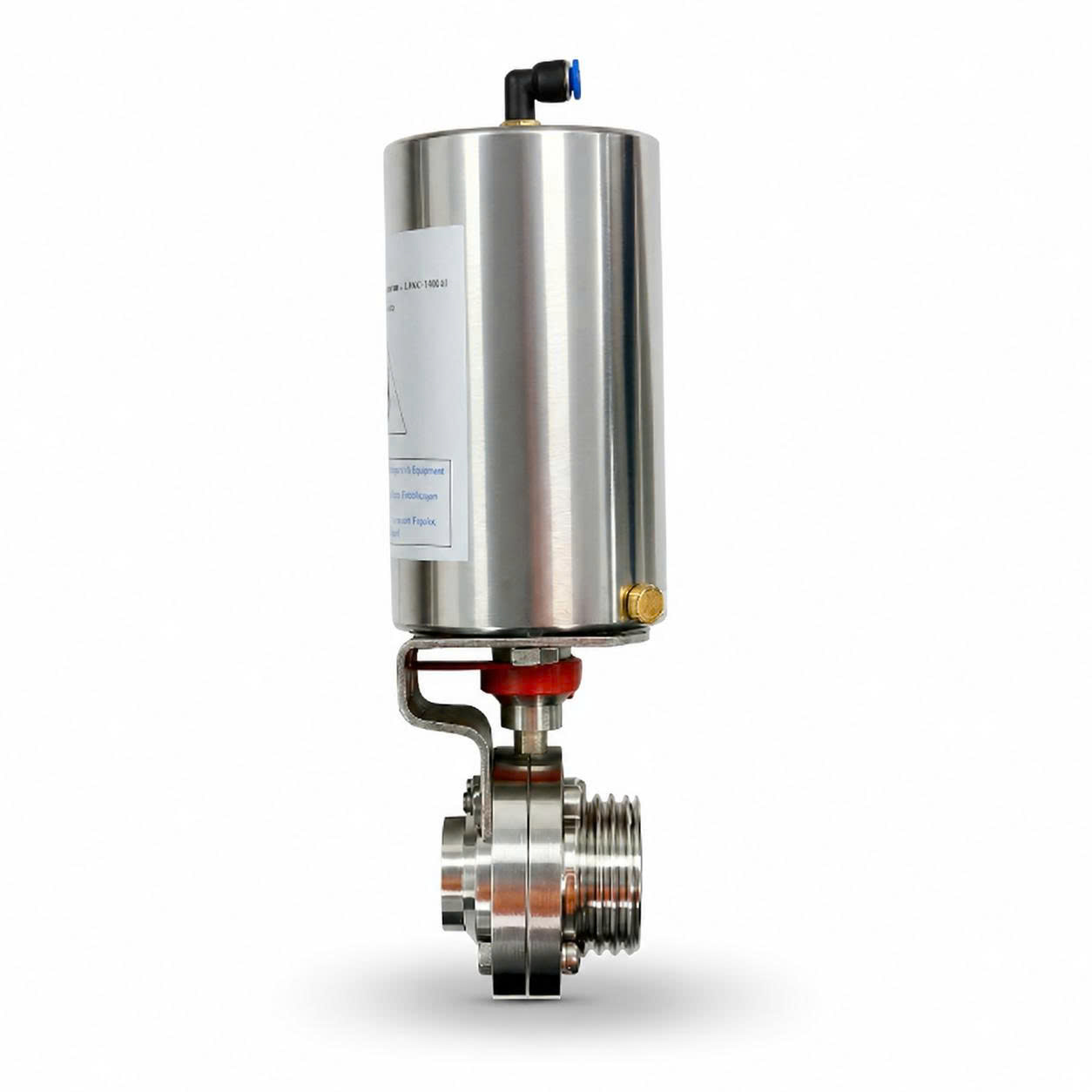

Van bướm khí nén nối hàn – rắc co inox vi sinh là thiết bị kiểm soát dòng chảy tự động, kết hợp một đầu hàn cố định với một đầu rắc co có thể tháo rời. Thân van bằng inox SUS 304 hoặc SUS 316, phù hợp với các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và nước tinh khiết. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu gioăng và bộ truyền động phù hợp với điều kiện vận hành thực tế. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm khí nén nối hàn – rắc co inox vi sinh là một giải pháp điều khiển dòng chảy tự động, kết hợp giữa van bướm dạng vi sinh và bộ truyền động khí nén. Thiết bị hoạt động dựa trên nguyên lý đĩa van quay quanh trục để kiểm soát dòng lưu chất, mang đến khả năng đóng/mở nhanh chóng và chính xác.
Điểm đặc biệt của sản phẩm này là thiết kế kết nối lai: một đầu được hàn trực tiếp vào đường ống tạo liên kết vĩnh viễn, ổn định; đầu còn lại sử dụng rắc co (clamp) cho phép tháo lắp thuận tiện khi cần bảo trì, vệ sinh hoặc thay thế. Cấu hình này mang lại sự cân bằng hoàn hảo giữa độ ổn định và tính linh hoạt, đáp ứng nhu cầu của các hệ thống vừa cần liên kết chắc chắn, vừa cần bảo trì định kỳ. Với khả năng tích hợp dễ dàng vào các hệ thống điều khiển trung tâm như PLC hoặc tủ điều khiển, van là lựa chọn lý tưởng cho các dây chuyền sản xuất hiện đại.
Sản phẩm là một cấu hình tự động thuộc nhóm van bướm inox vi sinh, được thiết kế để đáp ứng yêu cầu đóng mở nhanh và bảo trì linh hoạt trong dây chuyền sản xuất.
Van bướm khí nén nối hàn – rắc co inox vi sinh sở hữu nhiều đặc điểm kỹ thuật vượt trội, đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp vệ sinh:
Vật liệu chế tạo: Thân và đĩa van được làm từ inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Kích thước đa dạng: Được lựa chọn linh hoạt theo kích thước đường ống hiện có.
Kết nối lai: Một đầu hàn trực tiếp, một đầu rắc co (clamp) cho phép tháo lắp dễ dàng.
Tiêu chuẩn: Đáp ứng các tiêu chuẩn DIN, SMS hoặc theo yêu cầu hệ thống.
Gioăng làm kín: Sử dụng các loại gioăng EPDM, silicone hoặc vật liệu tương thích với lưu chất và nhiệt độ làm việc.
Bộ truyền động: Tác động đơn (spring return) hoặc tác động kép (double acting).
Điều khiển: Chế độ ON/OFF hoặc tuyến tính, có thể lắp thêm van điện từ, công tắc giới hạn (limit switch) và bộ định vị (positioner).
Lưu ý: Vui lòng kiểm tra catalogue kỹ thuật trước khi công bố các thông số cụ thể về kích thước, nhiệt độ và áp suất làm việc để đảm bảo lựa chọn chính xác nhất.
Van bướm khí nén nối hàn – rắc co inox vi sinh có cấu tạo tương đối đơn giản nhưng chắc chắn, bao gồm các bộ phận chính sau:
Bộ truyền động khí nén: Cung cấp mô-men xoắn để đóng/mở van.
Trục truyền động: Kết nối bộ truyền động với đĩa van.
Thân van: Kết cấu liền khối, một đầu dạng hàn, một đầu dạng rắc co.
Đĩa van: Chi tiết đóng/mở dòng chảy, được gia công với bề mặt nhẵn.
Gioăng làm kín: Đảm bảo độ kín tuyệt đối giữa đĩa và thân van.
Đầu nối hàn: Đầu cố định được hàn trực tiếp vào đường ống.
Đầu rắc co vi sinh: Đầu tháo rời sử dụng kẹp clamp để kết nối.
Đây là cấu trúc thường gặp trong nhóm van inox vi sinh dùng để kiểm soát lưu chất trong các dây chuyền yêu cầu độ sạch và khả năng tự động hóa.
Nguyên lý hoạt động của van bướm khí nén nối hàn – rắc co rất trực quan và hiệu quả:
Khí nén được cấp vào bộ truyền động thông qua các cổng điều khiển.
Actuator tiếp nhận năng lượng khí nén và tạo ra chuyển động quay, truyền lực xuống trục van.
Đĩa van sẽ xoay một góc 90° quanh trục. Khi đĩa van song song với trục ống dẫn, van ở trạng thái mở hoàn toàn. Khi đĩa van vuông góc với dòng chảy, van ở trạng thái đóng.
Với bộ truyền động tác động đơn, lò xo hồi vị sẽ đưa van về trạng thái an toàn (NC hoặc NO) khi mất khí nén.
Với bộ truyền động tác động kép, cần có khí nén để đưa van đến cả hai vị trí mở và đóng.
Trạng thái van khi mất khí (fail-safe) phụ thuộc vào cấu hình fail-close (đóng khi mất khí) hoặc fail-open (mở khi mất khí).
Với cấu hình tác động đơn, bộ điều khiển khí nén trục đứng tác động đơn sử dụng khí nén cho một chiều vận hành và lò xo để đưa van về vị trí đã thiết lập. Trạng thái hồi về có thể là đóng hoặc mở tùy cấu hình sản phẩm.
Van bướm khí nén nối hàn – rắc co inox vi sinh mang lại nhiều lợi ích vượt trội, đặc biệt trong các ứng dụng yêu cầu cả độ ổn định và tính linh hoạt:
Đầu hàn tạo liên kết ổn định với đường ống: Kết nối vĩnh viễn, giảm thiểu rung động và ứng suất.
Đầu rắc co hỗ trợ tháo van khi cần bảo trì: Cho phép tháo rời dễ dàng mà không cần can thiệp vào đường ống cố định.
Không phải cắt cả hai phía đường ống khi tháo thiết bị: Tiết kiệm thời gian và chi phí bảo trì, vệ sinh.
Thuận tiện kiểm tra và thay gioăng: Dễ dàng tiếp cận các chi tiết bên trong van khi cần kiểm tra và thay thế phụ tùng.
Đóng mở tự động và nhanh: Tăng hiệu suất cho các chu trình sản xuất.
Bề mặt inox nhẵn, hỗ trợ vệ sinh: Giảm thiểu sự bám dính của sản phẩm, thuận lợi cho quá trình vệ sinh tại chỗ (CIP).
Dễ tích hợp vào dây chuyền tự động hóa: Có thể kết nối với PLC hoặc tủ điều khiển trung tâm.
Phù hợp với vị trí cần cố định một phía của đường ống: Giải pháp lý tưởng khi cần duy trì sự ổn định ở một đầu nhưng vẫn muốn có khả năng tháo rời ở đầu còn lại.
Sản phẩm sử dụng inox vi sinh có bề mặt được hoàn thiện nhẵn nhằm hạn chế lưu chất bám lại và hỗ trợ quá trình vệ sinh thiết bị.
Về bản chất, inox là một loại thép không gỉ nổi bật với khả năng chống ăn mòn. Tuy nhiên, mức độ bền thực tế còn phụ thuộc vào mác inox, lưu chất, nhiệt độ và môi trường vận hành.
Tùy vào đặc thù của hệ thống và yêu cầu vận hành, khách hàng có thể lựa chọn giữa hai phương án điều khiển chính: khí nén và điện.
Sử dụng áp lực khí để đóng mở: Chuyển đổi năng lượng khí nén thành chuyển động cơ học.
Tốc độ phản hồi nhanh: Thời gian đáp ứng tức thời, phù hợp với chu trình sản xuất tốc độ cao.
Phù hợp với hệ thống đã có nguồn khí nén: Tận dụng hạ tầng khí nén sẵn có của nhà máy.
Có thể lựa chọn tác động đơn hoặc tác động kép: Linh hoạt theo yêu cầu an toàn và điều khiển.
Cần duy trì chất lượng và áp suất khí ổn định: Yêu cầu hệ thống khí nén sạch, khô và ổn định.
Van bướm vi sinh điều khiển điện 24V sử dụng mô-tơ điện để đóng mở van, phù hợp với hệ thống không có nguồn khí nén hoặc cần sử dụng điện áp điều khiển thấp, an toàn.
Chọn khí nén khi cần đóng mở nhanh và hệ thống có sẵn nguồn khí nén chất lượng tốt.
Chọn điện 24V khi không có hệ thống khí nén hoặc ưu tiên sử dụng nguồn điện điều khiển an toàn.
Căn cứ thêm vào tần suất vận hành, vị trí lắp đặt, yêu cầu an toàn và khả năng tích hợp với hệ thống điều khiển hiện có.
Sự lựa chọn vật liệu inox và gioăng làm kín đóng vai trò then chốt đến hiệu suất và tuổi thọ của van trong môi trường làm việc cụ thể.
Inox 304: Là lựa chọn phổ biến, phù hợp với nhiều môi trường thực phẩm và nước thông thường nhờ khả năng chống ăn mòn tốt và chi phí hợp lý.
Inox 316: Có khả năng chống ăn mòn vượt trội hơn, đặc biệt trong môi trường có hóa chất, muối hoặc nhiệt độ cao. Loại này thường được ưu tiên cho các ứng dụng trong ngành dược phẩm, hóa chất và thực phẩm biển.
Lựa chọn giữa hai loại inox này phải căn cứ vào thành phần lưu chất, nhiệt độ và các loại hóa chất sử dụng trong quá trình vệ sinh.
EPDM: Có độ đàn hồi và khả năng làm kín tốt, bền trong môi trường nước, hơi nước và một số loại axit loãng.
Silicone: Phù hợp với một số ứng dụng cần độ mềm dẻo và chịu nhiệt tốt hơn, thường dùng trong ngành thực phẩm và dược phẩm.
Ngoài ra, có thể cân nhắc sử dụng gioăng PTFE (Teflon) nếu cấu hình van cho phép, đặc biệt cho các ứng dụng với hóa chất ăn mòn mạnh.
Bắt buộc phải kiểm tra sự tương thích giữa vật liệu gioăng và lưu chất cụ thể để đảm bảo độ kín và an toàn vận hành.
Với thiết kế chuyên dụng cho ngành vệ sinh và khả năng kết nối linh hoạt, van bướm khí nén nối hàn – rắc co inox vi sinh có mặt trong rất nhiều lĩnh vực sản xuất quan trọng:
Dây chuyền chế biến thực phẩm: Sữa, bia, nước giải khát, nước trái cây, thực phẩm chế biến.
Ngành dược phẩm và mỹ phẩm: Sản xuất thuốc, dung dịch tiêm, kem, dầu gội, sữa tắm.
Xử lý nước: Đường ống nước sạch, nước RO và nước tinh khiết.
Hệ thống pha trộn và chiết rót: Kiểm soát dòng nguyên liệu chính xác trong quy trình sản xuất tự động.
Dây chuyền tự động cần bảo trì định kỳ: Vị trí cần cố định một đầu nhưng vẫn muốn tháo van thuận tiện.
Lưu ý: Chỉ đề cập khả năng sử dụng trong CIP/SIP khi vật liệu, gioăng, nhiệt độ và áp suất đáp ứng yêu cầu của quy trình vệ sinh tiệt trùng.
Để chọn được van bướm khí nén nối hàn – rắc co inox vi sinh phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Kích thước đường ống: Đường kính ống là bao nhiêu?
Tiêu chuẩn đầu hàn và đầu rắc co: Theo tiêu chuẩn DIN, SMS hay yêu cầu đặc biệt?
Hướng bố trí đầu hàn, đầu tháo rời: Xác định vị trí lắp đặt và hướng kết nối mong muốn.
Loại lưu chất: Lưu chất là gì? Có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất: Nhiệt độ và áp suất tối đa và trung bình trong hệ thống là bao nhiêu?
Vật liệu inox: Nên chọn inox 304 hay inox 316 cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn EPDM, Silicone hay PTFE để tương thích với lưu chất và nhiệt độ?
Loại bộ truyền động: Cần tác động đơn (spring return) để đảm bảo an toàn khi mất khí, hay tác động kép (double acting)?
Trạng thái khi mất khí: Van cần được cấu hình fail-close (đóng lại) hay fail-open (mở ra) khi mất khí nén?
Phụ kiện đi kèm: Có cần các phụ kiện như van điện từ, công tắc giới hạn và bộ định vị để tích hợp vào hệ thống PLC không?
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Xác định đúng phía đầu hàn và đầu rắc co: Đảm bảo lắp đúng chiều theo thiết kế hệ thống.
Kiểm tra kích thước, tiêu chuẩn kết nối: Đối chiếu với đường ống và phụ kiện hiện có.
Làm sạch đường ống và bề mặt tiếp xúc: Loại bỏ bụi bẩn, dầu mỡ và tạp chất trước khi hàn và lắp ráp.
Căn chỉnh van đồng tâm với đường ống: Tránh gây ứng suất lên thân van và kết nối.
Bảo vệ hoặc tháo các chi tiết nhạy nhiệt trước khi hàn: Tháo gioăng và bộ truyền động nếu cần, hoặc che chắn cẩn thận.
Hàn đầu cố định theo quy trình phù hợp với inox vi sinh: Thường sử dụng phương pháp hàn TIG với khí bảo vệ để tránh oxy hóa.
Lắp gioăng và siết rắc co đồng đều: Đảm bảo lực xiết đều, tránh biến dạng gioăng.
Kết nối đường khí, chạy thử và kiểm tra rò rỉ: Vận hành thử van ở các chế độ khác nhau và kiểm tra độ kín.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ van:
Ngắt nguồn khí và xả áp trước khi tháo van: Đảm bảo an toàn tuyệt đối trước khi can thiệp kỹ thuật.
Kiểm tra độ kín tại đầu rắc co: Kiểm tra gioăng làm kín và bề mặt tiếp xúc tại đầu clamp.
Kiểm tra mối hàn khi có dấu hiệu bất thường: Quan sát rò rỉ, nứt hoặc ăn mòn tại vị trí hàn.
Vệ sinh thân, đĩa và gioăng: Loại bỏ cặn bẩn, đảm bảo bề mặt tiếp xúc sạch sẽ.
Theo dõi tốc độ đóng mở của actuator: Phát hiện sớm dấu hiệu mài mòn hoặc kẹt.
Thay gioăng khi chai cứng, biến dạng hoặc rò rỉ: Đảm bảo độ kín khít cho hệ thống.
Giá của van bướm khí nén nối hàn – rắc co inox vi sinh không cố định và phụ thuộc vào nhiều yếu tố cấu hình, bao gồm:
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: 304 hoặc 316.
Tiêu chuẩn kết nối: DIN, SMS hay yêu cầu đặc biệt.
Vật liệu gioăng: EPDM, Silicone, PTFE...
Loại bộ truyền động: Tác động đơn hay tác động kép.
Phụ kiện điều khiển: Van điện từ, limit switch, positioner...
Số lượng đặt hàng: Đơn hàng số lượng lớn sẽ có mức giá ưu đãi hơn.
Yêu cầu chứng từ: CO/CQ và các điều kiện bảo hành đặc biệt.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp đầy đủ các thông tin sau: kích thước ống, lưu chất, nhiệt độ, áp suất, hướng đầu hàn – rắc co và số lượng.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn đúng chiều và kiểu kết nối: Đảm bảo lựa chọn cấu hình van tối ưu cho từng ứng dụng cụ thể.
Hỗ trợ lựa chọn vật liệu, gioăng và actuator: Tư vấn chuyên sâu dựa trên điều kiện vận hành thực tế.
Cung cấp van cùng phụ kiện vi sinh đồng bộ: Đảm bảo tính tương thích và chất lượng của toàn bộ hệ thống.
Kiểm tra sản phẩm trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Hỗ trợ kỹ thuật sau bán hàng: Sẵn sàng giải đáp và hỗ trợ trong quá trình lắp đặt, vận hành.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, lưu chất, hướng kết nối và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt, vận hành và bảo trì van vi sinh điều khiển khí nén kết nối một đầu hàn và một đầu rắc co.
Về mặt kỹ thuật, hai đầu van được gia công theo thiết kế cố định nên không thể tự đổi vị trí cho nhau tại hiện trường. Tuy nhiên, khi đặt hàng, khách hàng có thể yêu cầu nhà sản xuất bố trí đầu hàn và đầu rắc co theo hướng mong muốn để phù hợp với sơ đồ và không gian lắp đặt đường ống.
Không. Ưu điểm của van nối hàn – rắc co là người sử dụng có thể tháo đầu rắc co để tách van khỏi đường ống mà không cần cắt hoặc can thiệp vào phần đường ống đã được hàn cố định. Cần bảo đảm hệ thống đã được cách ly, xả hết áp suất và môi chất trước khi tháo van.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và thực phẩm thông thường. Inox 316 phù hợp với môi trường có hóa chất, nước biển hoặc những ứng dụng yêu cầu vệ sinh nghiêm ngặt như dược phẩm nhờ khả năng chống ăn mòn tốt hơn.
Việc lựa chọn vật liệu cũng cần căn cứ vào thành phần môi chất, nồng độ hóa chất, nhiệt độ và áp suất vận hành thực tế.
Bộ truyền động tác động đơn (single-acting hoặc spring return) sử dụng khí nén cho một chiều vận hành và sử dụng lò xo hồi vị cho chiều còn lại. Khi được cấp khí, van chuyển sang vị trí mở hoặc đóng tùy theo cấu hình. Khi nguồn khí bị ngắt, lò xo tự động đưa van trở về trạng thái an toàn đã được thiết lập.
Trạng thái của van khi mất khí phụ thuộc vào cấu hình lò xo trong bộ truyền động tác động đơn. Van có thể được cấu hình fail-close để tự động đóng hoặc fail-open để tự động mở khi mất khí nén. Khách hàng cần chỉ định rõ trạng thái an toàn mong muốn khi đặt hàng.
Có. Nhiệt độ cao phát sinh trong quá trình hàn có thể làm biến dạng hoặc hư hỏng gioăng cao su bên trong van. Trước khi hàn, cần tháo gioăng và các bộ phận nhạy cảm với nhiệt nếu kết cấu van cho phép, hoặc áp dụng biện pháp bảo vệ và tản nhiệt theo đúng hướng dẫn của nhà sản xuất.
Không nên chỉ dựa vào việc mở hoàn toàn van để bảo vệ gioăng nếu biện pháp này chưa được nhà sản xuất xác nhận trong tài liệu kỹ thuật.
Báo giá cơ bản thường chỉ bao gồm thân van và bộ truyền động khí nén. Van điện từ, limit switch, positioner, bộ lọc điều áp và các phụ kiện khác thường được báo giá riêng theo yêu cầu cụ thể của khách hàng. Vui lòng cung cấp đầy đủ nhu cầu về phụ kiện để nhận báo giá trọn bộ phù hợp nhất.
