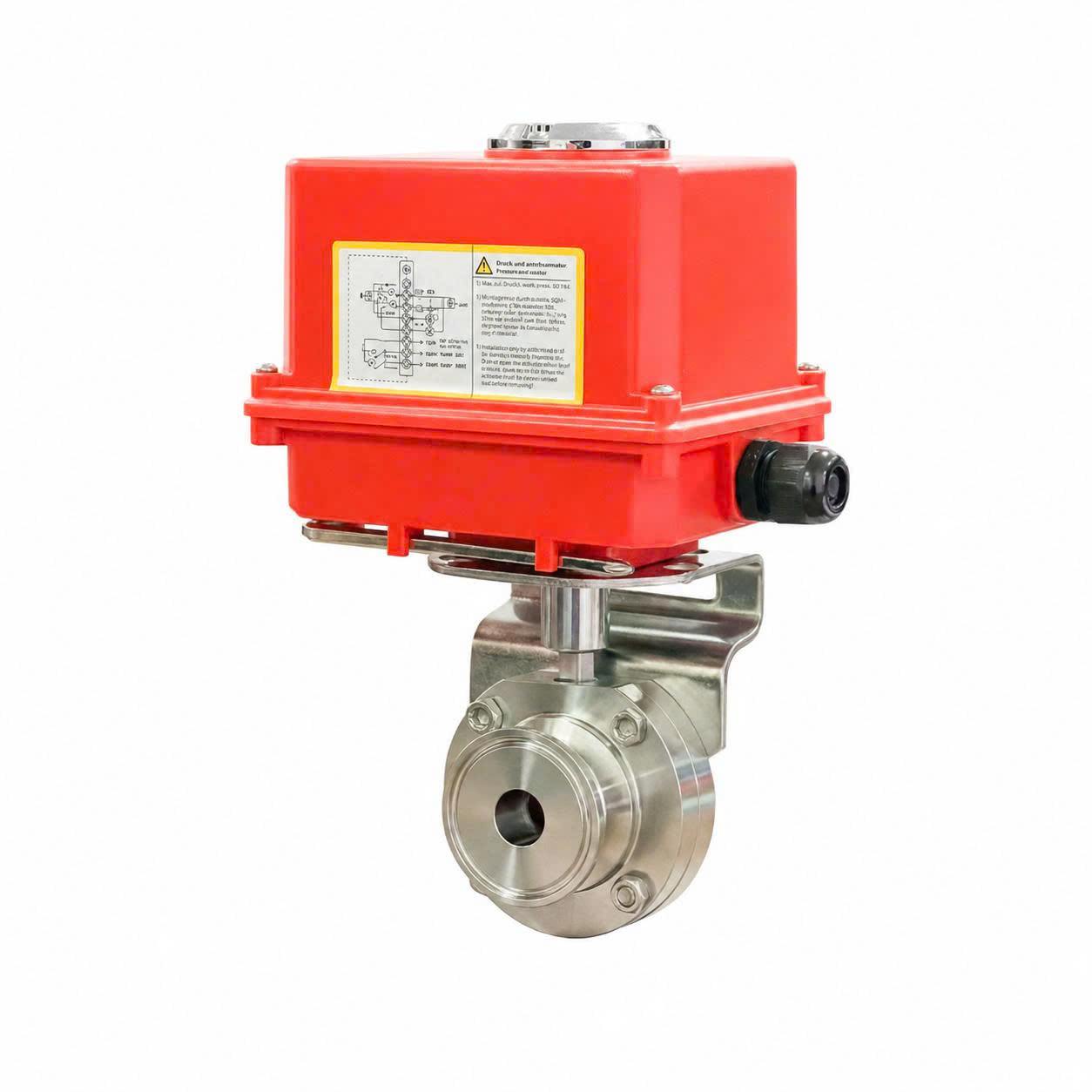

Van bướm vi sinh điều khiển điện 24V là thiết bị kiểm soát dòng chảy tự động, kết hợp thân van inox SUS 304 hoặc SUS 316 với bộ truyền động điện áp thấp. Sản phẩm phù hợp với hệ thống điều khiển bằng PLC, tủ điện và các dây chuyền không có nguồn khí nén. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, kiểu kết nối, vật liệu gioăng và chế độ điều khiển phù hợp với yêu cầu vận hành thực tế. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm vi sinh điều khiển điện 24V là một giải pháp tự động hóa kết hợp giữa van bướm inox vi sinh và bộ truyền động điện (electric actuator) sử dụng nguồn điện áp thấp 24V. Thiết bị hoạt động dựa trên nguyên lý mô-tơ điện truyền lực qua cơ cấu giảm tốc đến trục van, làm đĩa van xoay khoảng 90° để đóng hoặc mở dòng chảy.
Điểm đặc biệt của sản phẩm này là không yêu cầu hệ thống cấp khí nén, giúp đơn giản hóa hạ tầng và giảm chi phí đầu tư cho các nhà máy, xí nghiệp. Van có thể dễ dàng kết nối với PLC, SCADA hoặc tủ điều khiển trung tâm, cho phép giám sát và vận hành từ xa. Điện áp thấp 24V đảm bảo an toàn trong môi trường sản xuất và thuận tiện khi tích hợp vào các tủ điện điều khiển hiện có.
Sản phẩm là một cấu hình tự động thuộc nhóm van bướm inox vi sinh, phù hợp với những dây chuyền cần kiểm soát trạng thái van từ xa và hạn chế thao tác thủ công.
Van bướm vi sinh điều khiển điện 24V sở hữu nhiều đặc điểm kỹ thuật vượt trội, đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp vệ sinh:
Vật liệu chế tạo: Thân và đĩa van được làm từ inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Nguồn điện linh hoạt: Bộ truyền động sử dụng nguồn 24VDC hoặc 24VAC tùy theo cấu hình lựa chọn.
Góc đóng mở: Hoạt động với góc đóng/mở khoảng 90°, phù hợp với yêu cầu điều khiển dòng chảy.
Chế độ điều khiển: Hỗ trợ điều khiển ON/OFF đơn giản hoặc điều khiển tuyến tính (tín hiệu 4-20mA, 0-10V) để điều chỉnh lưu lượng.
Tín hiệu phản hồi: Có thể tích hợp tín hiệu phản hồi vị trí (limit switch) báo trạng thái đóng/mở về hệ thống điều khiển.
Đa dạng kiểu kết nối: Phù hợp với các kiểu kết nối clamp (rắc co), hàn hoặc ren.
Gioăng làm kín: Sử dụng gioăng EPDM, silicone hoặc vật liệu tương thích với lưu chất và nhiệt độ.
Tích hợp hệ thống: Có thể kết nối trực tiếp với PLC, SCADA hoặc tủ điều khiển trung tâm.
Lưu ý: Cần kiểm tra catalogue kỹ thuật trước khi xác nhận thông số về điện áp, kích thước, cấp bảo vệ (IP) và tín hiệu điều khiển để đảm bảo lựa chọn chính xác.
Van bướm vi sinh điều khiển điện 24V có cấu tạo bao gồm các bộ phận chính sau:
Bộ truyền động điện 24V: Cung cấp mô-men xoắn để đóng/mở van.
Mô-tơ và cơ cấu giảm tốc: Chuyển đổi năng lượng điện thành chuyển động quay với tốc độ phù hợp.
Công tắc hành trình (Limit Switch): Xác định và dừng mô-tơ tại vị trí đóng/mở hoàn toàn.
Trục truyền động: Kết nối bộ truyền động với đĩa van.
Thân van: Kết cấu bằng inox, một hoặc hai đầu kết nối.
Đĩa van: Chi tiết đóng/mở dòng chảy, được gia công với bề mặt nhẵn.
Gioăng làm kín: Đảm bảo độ kín tuyệt đối giữa đĩa và thân van.
Bộ phận kết nối đường ống: Đầu clamp, hàn hoặc ren tùy theo yêu cầu.
Đây là cấu trúc tự động hóa phát triển từ nhóm van inox vi sinh, được sử dụng để kiểm soát dòng lưu chất trong các hệ thống yêu cầu độ sạch và khả năng vận hành từ xa.
Nguyên lý hoạt động của van bướm vi sinh điều khiển điện 24V diễn ra theo các bước sau:
Tủ điều khiển hoặc PLC cấp tín hiệu điện (nguồn 24V) đến bộ truyền động.
Mô-tơ bên trong actuator bắt đầu quay và truyền lực qua hộp giảm tốc.
Trục truyền động nhận chuyển động và làm đĩa van xoay đến vị trí đóng hoặc mở hoàn toàn.
Công tắc hành trình sẽ ngắt mạch và dừng mô-tơ tại vị trí giới hạn (0° hoặc 90°).
Nếu có trang bị tín hiệu phản hồi, thiết bị sẽ gửi tín hiệu về hệ thống điều khiển để xác nhận trạng thái van.
Trạng thái khi mất điện phụ thuộc vào thiết kế của actuator (có thể giữ nguyên vị trí hoặc được trang bị thêm pin/bộ lưu điện để chuyển về trạng thái an toàn).
Lưu ý: Không mặc định van tự đóng khi mất điện nếu chưa có cơ cấu fail-safe. Khách hàng cần xác nhận rõ tính năng này khi lựa chọn sản phẩm.
Tùy vào yêu cầu ứng dụng, khách hàng có thể lựa chọn giữa hai chế độ điều khiển chính:
Đặc điểm: Van hoạt động ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn.
Sơ đồ điều khiển: Tương đối đơn giản, chỉ cấp nguồn để mở hoặc ngắt nguồn để đóng (hoặc tín hiệu điều khiển đảo chiều).
Ứng dụng: Phù hợp với yêu cầu đóng ngắt dòng lưu chất theo chu kỳ.
Ưu điểm: Dễ tích hợp vào hệ thống điều khiển cơ bản, chi phí thấp.
Đặc điểm: Cho phép điều chỉnh vị trí mở của van ở các mức độ khác nhau (ví dụ: 30%, 50%, 70%).
Tín hiệu điều khiển: Có thể nhận tín hiệu 4–20 mA hoặc 0–10V tùy theo loại actuator.
Ứng dụng: Phù hợp khi cần kiểm soát lưu lượng ở mức tương đối, ví dụ như trong các hệ thống pha trộn, cân bằng áp suất.
Lưu ý: Cần đánh giá đặc tính dòng chảy (lưu lượng qua van) trước khi sử dụng để điều tiết, vì đặc tính của van bướm không hoàn toàn tuyến tính.
Van bướm vi sinh điều khiển điện 24V mang lại nhiều lợi ích vượt trội, đặc biệt trong các ứng dụng không có sẵn nguồn khí nén:
Không cần đầu tư hệ thống khí nén: Tiết kiệm chi phí máy nén khí, đường ống, bộ lọc và bảo trì hệ thống khí.
Điện áp thấp, an toàn và dễ tích hợp: Sử dụng nguồn 24V an toàn, thuận tiện kết nối với tủ điều khiển và PLC hiện có.
Đóng mở tự động: Giảm thiểu thao tác thủ công, tăng hiệu quả và độ chính xác vận hành.
Kết nối với PLC hoặc SCADA: Cho phép giám sát, điều khiển và thu thập dữ liệu từ xa.
Hỗ trợ phản hồi trạng thái van: Cung cấp tín hiệu xác nhận vị trí đóng/mở, hỗ trợ quản lý vận hành.
Vận hành êm ái: Tiếng ồn thấp hơn so với van khí nén, phù hợp với môi trường làm việc yên tĩnh.
Phù hợp với máy móc độc lập hoặc hệ thống ít điểm van: Giải pháp tối ưu cho các thiết bị đơn lẻ hoặc phân tán.
Thân inox chống ăn mòn và dễ vệ sinh: Đảm bảo độ bền và đáp ứng tiêu chuẩn vệ sinh công nghiệp.
Sản phẩm sử dụng inox vi sinh với bề mặt được hoàn thiện nhẵn nhằm hạn chế lưu chất bám lại và hỗ trợ quá trình vệ sinh thiết bị.
Về bản chất, inox là một loại thép không gỉ nổi bật với khả năng chống ăn mòn. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào mác inox, lưu chất, nhiệt độ và môi trường sử dụng.
Để lựa chọn phương án điều khiển phù hợp, khách hàng cần hiểu rõ sự khác biệt giữa van điều khiển điện 24V và van điều khiển khí nén.
Sử dụng mô-tơ điện để đóng/mở van.
Không cần nguồn khí nén, giảm chi phí hạ tầng.
Phù hợp với PLC và tủ điều khiển điện áp thấp.
Tốc độ đóng mở thường chậm hơn (vài giây đến vài chục giây) so với van khí nén.
Cần bảo vệ actuator khỏi nước, bụi và hóa chất (chọn cấp IP phù hợp).
Van bướm vi sinh điều khiển khí nén inox 304, 316L sử dụng áp lực khí để tạo chuyển động đóng mở, phù hợp với hệ thống có sẵn nguồn khí và cần thời gian phản hồi nhanh (dưới 1 giây).
Bộ điều khiển khí nén trục đứng tác động đơn sử dụng khí nén cho một chiều chuyển động và lò xo cho chiều hồi về. Cấu hình này phù hợp khi hệ thống cần đưa van về trạng thái an toàn đã xác định khi mất khí (fail-safe).
Chọn điện 24V khi không có nguồn khí nén hoặc chi phí lắp đặt hệ thống khí quá lớn.
Chọn điện 24V khi cần đồng bộ với tủ điện hoặc PLC điện áp thấp và có sẵn nguồn cấp.
Chọn khí nén khi cần đóng mở nhanh và nhà máy đã có hệ thống khí nén sẵn sàng.
Căn cứ thêm vào tần suất vận hành, vị trí lắp đặt và trạng thái an toàn khi sự cố (mất điện, mất khí) để đưa ra quyết định tối ưu.
Van bướm vi sinh điều khiển điện 24V có thể được trang bị các kiểu kết nối khác nhau để phù hợp với hệ thống đường ống hiện có:
Tháo lắp nhanh chóng, không cần dụng cụ phức tạp.
Thuận tiện cho vệ sinh và thay gioăng định kỳ.
Phù hợp với hệ thống thường xuyên bảo trì, vệ sinh.
Liên kết cố định với đường ống, đảm bảo độ kín tuyệt đối.
Phù hợp với dây chuyền ít tháo lắp, vận hành lâu dài.
Cần kiểm soát nhiệt và có biện pháp bảo vệ gioăng trong quá trình hàn.
Liên kết chắc chắn bằng ren, dễ tháo lắp.
Có thể tháo van mà không phải cắt đường ống.
Cần lựa chọn đúng kích thước và tiêu chuẩn ren (ví dụ: DIN, SMS).
Sự lựa chọn vật liệu inox và gioăng làm kín đóng vai trò then chốt đến hiệu suất và tuổi thọ của van trong môi trường làm việc cụ thể.
Inox 304: Là lựa chọn phổ biến, phù hợp với nhiều môi trường thực phẩm và nước thông thường nhờ khả năng chống ăn mòn tốt và chi phí hợp lý.
Inox 316: Có khả năng chống ăn mòn vượt trội hơn, đặc biệt trong môi trường có hóa chất, muối hoặc nhiệt độ cao. Loại này thường được ưu tiên cho các ứng dụng trong ngành dược phẩm, hóa chất và thực phẩm biển.
Lựa chọn dựa trên thành phần lưu chất, nhiệt độ và các loại hóa chất sử dụng trong quá trình vệ sinh.
EPDM: Có độ đàn hồi và khả năng làm kín tốt, bền trong môi trường nước, hơi nước và một số loại axit loãng.
Silicone: Phù hợp với một số ứng dụng cần độ mềm dẻo và chịu nhiệt tốt hơn, thường dùng trong ngành thực phẩm và dược phẩm.
FKM hoặc PTFE: Chỉ sử dụng khi cấu hình van và lưu chất cho phép, đặc biệt với hóa chất ăn mòn hoặc nhiệt độ cao.
Bắt buộc phải kiểm tra khả năng tương thích hóa học giữa vật liệu gioăng và lưu chất cụ thể trước khi lựa chọn.
Với thiết kế chuyên dụng cho ngành vệ sinh và khả năng tích hợp điện tử, van bướm vi sinh điều khiển điện 24V được ứng dụng rộng rãi trong nhiều lĩnh vực:
Dây chuyền sản xuất thực phẩm: Chế biến sữa, bia, nước giải khát, nước trái cây.
Ngành dược phẩm và mỹ phẩm: Sản xuất thuốc, kem, dung dịch tiêm, mỹ phẩm.
Hệ thống nước tinh khiết: Đường ống nước RO, DI và nước tinh khiết cho các nhà máy.
Dây chuyền pha trộn và chiết rót: Kiểm soát dòng nguyên liệu chính xác.
Hệ thống điều khiển bằng PLC: Tích hợp với hệ thống tự động hóa trung tâm.
Máy móc độc lập không có nguồn khí nén: Giải pháp tối ưu cho các thiết bị đơn lẻ.
Hệ thống cần phản hồi trạng thái đóng/mở: Yêu cầu giám sát và quản lý vận hành từ xa.
Lưu ý: Chỉ đề cập khả năng sử dụng trong CIP/SIP khi vật liệu, gioăng và cấp bảo vệ của thiết bị đáp ứng các yêu cầu về nhiệt độ và hóa chất vệ sinh.
Để chọn được van bướm vi sinh điều khiển điện 24V phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Nguồn điện: 24VDC hay 24VAC? Công suất bộ nguồn có đáp ứng được dòng khởi động của actuator không?
Kích thước đường ống: Đường kính ống là bao nhiêu?
Kiểu kết nối: Clamp, hàn hay ren? Tiêu chuẩn DIN hay SMS?
Loại lưu chất: Lưu chất là gì? Có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất: Nhiệt độ và áp suất tối đa và trung bình trong hệ thống là bao nhiêu?
Vật liệu inox: Nên chọn inox 304 hay inox 316 cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn EPDM, Silicone hay vật liệu khác để tương thích với lưu chất và nhiệt độ?
Chế độ điều khiển: Cần ON/OFF đơn giản hay điều khiển tuyến tính (4-20mA, 0-10V)?
Tín hiệu đầu vào và phản hồi: Cần tín hiệu gì để tích hợp với PLC/SCADA?
Cấp bảo vệ của actuator: Cần IP65, IP67 hay cấp độ cao hơn để chống nước và hóa chất?
Trạng thái mong muốn khi mất điện: Giữ nguyên vị trí hay cần tự động chuyển về trạng thái an toàn (cần pin dự phòng hoặc cơ cấu lò xo)?
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Kiểm tra điện áp và sơ đồ đấu dây: Đối chiếu với nguồn cấp và yêu cầu của actuator.
Căn chỉnh van với đường ống: Đảm bảo đồng tâm, tránh gây ứng suất lên thân van.
Lắp actuator theo hướng phù hợp: Hạn chế nước mưa hoặc hóa chất tích tụ trên actuator (đối với lắp đặt ngoài trời).
Đấu nguồn, tín hiệu và tiếp địa: Thực hiện theo đúng hướng dẫn kỹ thuật của nhà sản xuất.
Cài đặt hành trình (nếu cần): Một số actuator yêu cầu cài đặt góc mở/đóng hoặc điều chỉnh công tắc hành trình.
Chạy thử đóng mở: Kiểm tra nhiều lần trước khi đưa vào vận hành chính thức để đảm bảo van hoạt động trơn tru và đúng vị trí.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ van:
Ngắt điện và xả áp đường ống: Đảm bảo an toàn tuyệt đối trước khi can thiệp kỹ thuật.
Kiểm tra độ kín của gioăng: Quan sát rò rỉ tại vị trí làm kín.
Theo dõi thời gian đóng mở: So sánh với thông số ban đầu để phát hiện dấu hiệu mài mòn hoặc kẹt.
Kiểm tra dây điện, đầu nối và tín hiệu phản hồi: Đảm bảo kết nối chắc chắn, không oxy hóa.
Tránh để nước hoặc hóa chất xâm nhập actuator: Kiểm tra các vòng đệm và cáp dẫn vào.
Thay gioăng khi chai cứng, biến dạng hoặc rò rỉ: Đảm bảo độ kín khít cho hệ thống.
Giá của van bướm vi sinh điều khiển điện 24V không cố định và phụ thuộc vào nhiều yếu tố cấu hình, bao gồm:
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: 304 hoặc 316.
Kiểu kết nối: Clamp, hàn hay ren.
Vật liệu gioăng: EPDM, Silicone, FKM, PTFE...
Chế độ điều khiển: ON/OFF hay tuyến tính.
Tín hiệu điều khiển và phản hồi: 2 dây, 3 dây, 4-20mA, 0-10V...
Cấp bảo vệ của actuator: IP65, IP67 hay IP68.
Thương hiệu và xuất xứ: Các hãng sản xuất khác nhau có mức giá khác nhau.
Số lượng, yêu cầu CO/CQ: Đơn hàng số lượng lớn và chứng từ đi kèm sẽ ảnh hưởng đến giá.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp đầy đủ các thông tin sau: nguồn điện, kích thước ống, lưu chất, nhiệt độ, áp suất, kiểu kết nối và tín hiệu điều khiển.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn đúng nguồn điện và tín hiệu điều khiển: Đảm bảo lựa chọn actuator phù hợp với hệ thống tủ điện và PLC hiện có.
Hỗ trợ lựa chọn thân van, gioăng và kiểu kết nối: Đưa ra giải pháp tối ưu cho từng ứng dụng cụ thể.
Kiểm tra actuator trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Cung cấp van cùng phụ kiện vi sinh đồng bộ: Đảm bảo tính tương thích của toàn bộ hệ thống.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Hỗ trợ kỹ thuật sau bán hàng: Sẵn sàng giải đáp và hỗ trợ trong quá trình lắp đặt, vận hành.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo nguồn điện, kích thước đường ống, lưu chất và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn, kết nối và vận hành van bướm inox vi sinh sử dụng bộ truyền động điện 24V.
Van có thể sử dụng nguồn 24VDC hoặc 24VAC tùy thuộc vào thông số của bộ truyền động điện được lựa chọn. Khách hàng cần xác định rõ loại nguồn cấp của hệ thống để chọn đúng actuator và tránh gây hư hỏng thiết bị.
Nguồn 24VDC được sử dụng phổ biến trong hệ thống PLC và tủ điều khiển công nghiệp, trong khi nguồn 24VAC thường được cấp thông qua biến áp phù hợp.
Có thể, nếu điện áp, loại tín hiệu và công suất ngõ ra của PLC tương thích với ngõ vào của actuator. Đối với van ON/OFF, PLC phát tín hiệu số để điều khiển đóng hoặc mở. Đối với van tuyến tính, PLC có thể sử dụng tín hiệu tương tự như 4–20mA hoặc 0–10V.
Nếu dòng điện hoặc công suất của actuator vượt quá khả năng chịu tải của ngõ ra PLC, cần sử dụng relay trung gian, contactor hoặc module điều khiển phù hợp. Tín hiệu phản hồi vị trí của van, nếu được trang bị, sẽ được đưa về ngõ vào của PLC.
Trạng thái của van khi mất điện phụ thuộc vào thiết kế của bộ truyền động. Phần lớn actuator điện 24V tiêu chuẩn sẽ giữ nguyên tại vị trí cuối cùng khi nguồn điện bị mất.
Nếu cần van tự động đóng hoặc mở khi mất điện, hệ thống phải sử dụng actuator có chức năng fail-safe, chẳng hạn cơ cấu lò xo hồi vị, bộ tích trữ năng lượng hoặc nguồn điện dự phòng. Đây thường là tùy chọn riêng và cần được chỉ định rõ khi đặt hàng.
Nên chọn van điện 24V khi hệ thống không có nguồn khí nén, cần tích hợp với PLC hoặc tủ điện áp thấp, yêu cầu vận hành êm và không cần tốc độ đóng mở quá nhanh.
Nên chọn van khí nén khi nhà máy đã có sẵn hệ thống khí, cần tốc độ đóng mở nhanh, tần suất vận hành cao hoặc cần chức năng fail-safe bằng cơ cấu lò xo. Việc lựa chọn cuối cùng cần căn cứ vào nguồn năng lượng, tốc độ vận hành, điều kiện môi trường và yêu cầu an toàn của hệ thống.
Có thể trang bị. Đối với van ON/OFF, actuator có thể sử dụng công tắc hành trình để cung cấp tín hiệu số phản hồi trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
Đối với van tuyến tính, actuator có thể được tích hợp cảm biến vị trí, bộ biến trở hoặc bộ chuyển đổi tín hiệu để phản hồi chính xác vị trí mở của van, thường ở dạng 4–20mA hoặc 0–10V. Tín hiệu phản hồi có thể là tính năng tiêu chuẩn hoặc tùy chọn, tùy theo từng dòng actuator.
Báo giá cơ bản thường chỉ bao gồm thân van và bộ truyền động điện. Bộ nguồn chuyển đổi AC sang DC, PLC, relay, mạch điều khiển và tủ điện thường được báo giá riêng hoặc do đơn vị tích hợp hệ thống cung cấp.
Khách hàng nên cung cấp rõ điện áp nguồn, kiểu điều khiển ON/OFF hoặc tuyến tính, tín hiệu điều khiển, tín hiệu phản hồi và nhu cầu về tủ điện để nhận cấu hình và báo giá đầy đủ nhất.
