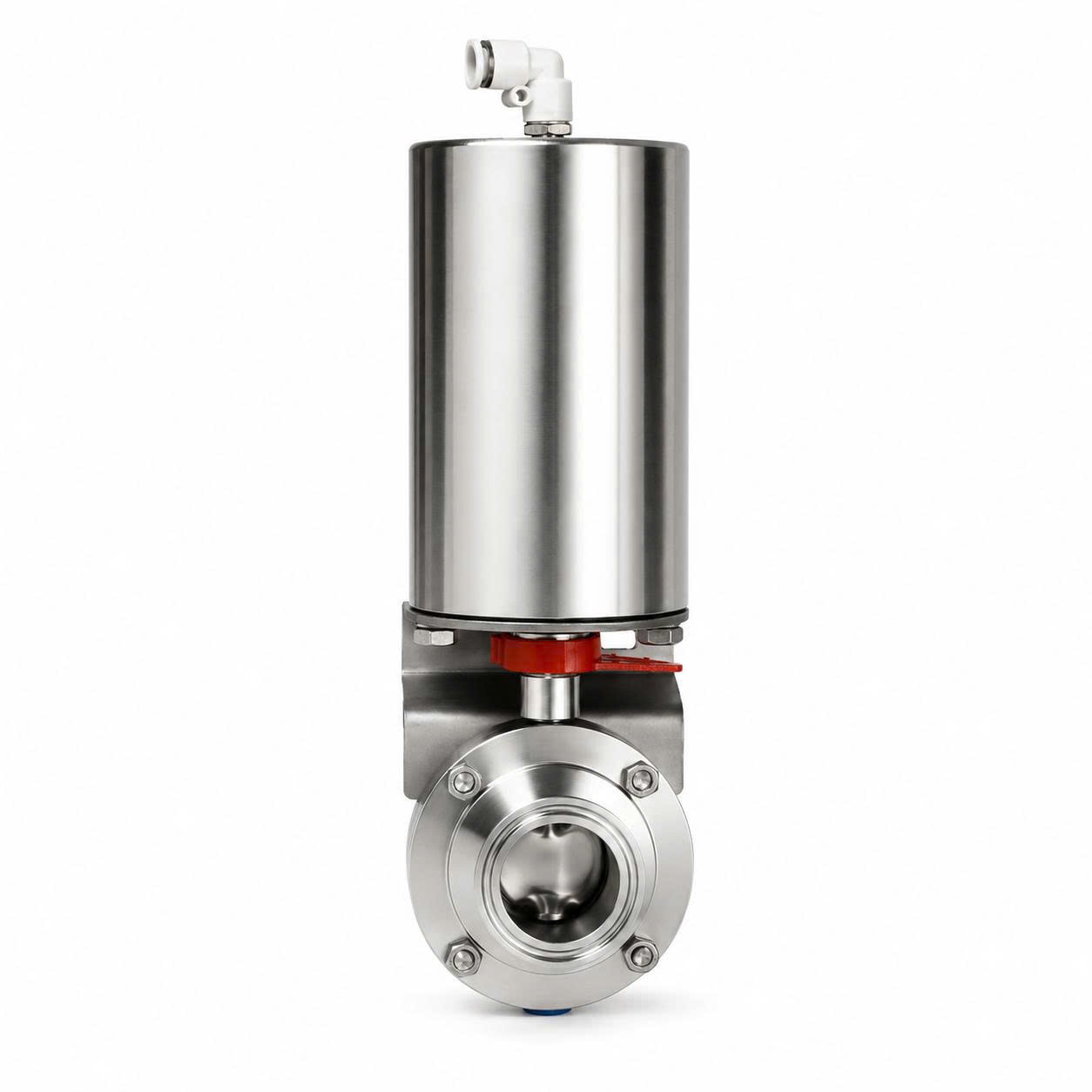

Van bướm vi sinh điều khiển khí nén inox 304, 316L là thiết bị kiểm soát dòng chảy tự động, kết hợp thân van bướm inox vi sinh với bộ truyền động khí nén. Sản phẩm đóng mở nhanh, có thể kết nối với PLC và phù hợp với các dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm hoặc xử lý nước tinh khiết. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn vật liệu, kiểu kết nối, gioăng và bộ truyền động phù hợp với điều kiện vận hành thực tế. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm vi sinh điều khiển khí nén là cụm van bao gồm thân van bướm inox vi sinh và bộ truyền động khí nén. Thiết bị sử dụng năng lượng khí nén để tạo lực làm trục và đĩa van xoay, thực hiện đóng hoặc mở dòng lưu chất một cách tự động. Khí nén tạo ra chuyển động quay 90°, giúp van chuyển trạng thái nhanh chóng và chính xác. Với khả năng nhận tín hiệu từ PLC hoặc tủ điều khiển, van có thể tích hợp vào các hệ thống tự động hóa phức tạp. Sản phẩm có cấu hình tác động đơn (single-acting) hoặc tác động kép (double-acting), phù hợp với dây chuyền cần đóng mở nhanh và thường xuyên .
Sản phẩm là một cấu hình tự động thuộc nhóm van bướm inox vi sinh, được thiết kế để giảm thao tác thủ công và nâng cao khả năng kiểm soát dòng chảy trong hệ thống.
Van bướm vi sinh điều khiển khí nén sở hữu nhiều đặc điểm kỹ thuật vượt trội, đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp vệ sinh :
Vật liệu chế tạo: Thân van và đĩa van bằng inox 304 hoặc inox 316L, bề mặt hoàn thiện nhẵn, chống ăn mòn và dễ vệ sinh.
Gioăng làm kín: Đa dạng vật liệu như EPDM, silicone, PTFE hoặc vật liệu tương thích với lưu chất và nhiệt độ làm việc.
Đa dạng kiểu kết nối: Kết nối clamp, hàn, rắc co hoặc dạng kết nối hỗn hợp (đầu hàn – đầu rắc co) .
Bộ truyền động khí nén: Tác động đơn (spring return) hoặc tác động kép (double acting), tùy theo yêu cầu an toàn và điều khiển .
Chế độ điều khiển: ON/OFF (đóng/mở hoàn toàn) hoặc tuyến tính (điều chỉnh vị trí mở) với tín hiệu 4-20mA hoặc 0-10V.
Phụ kiện đi kèm: Có thể lắp van điện từ (solenoid valve), công tắc hành trình (limit switch) và bộ định vị (positioner) để nâng cao khả năng điều khiển và giám sát.
Thông số vận hành: Kích thước, nhiệt độ và áp suất theo từng model cụ thể.
Lưu ý: Các thông số cụ thể phải được kiểm tra theo catalogue sản phẩm trước khi lựa chọn để đảm bảo phù hợp với điều kiện vận hành thực tế .
Van bướm vi sinh điều khiển khí nén có cấu tạo bao gồm các bộ phận chính sau :
Bộ truyền động khí nén: Cung cấp mô-men xoắn để đóng/mở van, có thể là tác động đơn hoặc tác động kép.
Piston hoặc cơ cấu tạo mô-men: Chuyển đổi áp lực khí nén thành lực cơ học.
Trục truyền động: Kết nối bộ truyền động với đĩa van, truyền chuyển động quay.
Bộ gá liên kết: Kết nối actuator với thân van theo tiêu chuẩn ISO 5211.
Thân van: Kết cấu bằng inox, một hoặc hai đầu kết nối (clamp, hàn, rắc co).
Đĩa van: Chi tiết đóng/mở dòng chảy, có hình tròn dẹt, xoay quanh trục .
Gioăng làm kín: Đảm bảo độ kín giữa đĩa van và thân van, ngăn rò rỉ lưu chất.
Đầu kết nối đường ống: Các kiểu kết nối clamp, hàn hoặc rắc co tùy theo yêu cầu.
Đây là cấu trúc tự động hóa phổ biến trong nhóm van inox vi sinh, dùng để kiểm soát lưu chất trong các hệ thống yêu cầu độ sạch và khả năng chống ăn mòn .
Quá trình vận hành khi có khí nén diễn ra như sau:
Khí nén đi vào bộ truyền động thông qua van điện từ hoặc cổng cấp khí.
Áp lực khí tác động lên piston hoặc màng, tạo ra lực đẩy.
Cơ cấu truyền động (thanh răng – bánh răng hoặc kiểu cánh gạt) chuyển đổi lực tịnh tiến thành chuyển động quay .
Trục van quay, làm đĩa van xoay 90° đến vị trí đóng hoặc mở hoàn toàn.
Dòng lưu chất được cho phép đi qua (khi mở) hoặc bị ngăn lại (khi đóng).
Trạng thái van khi mất khí nén phụ thuộc vào loại bộ truyền động :
Với bộ truyền động tác động đơn: Lò xo tích hợp sẽ đưa piston và trục van về vị trí ban đầu, đưa van về trạng thái an toàn đã thiết lập (fail-close hoặc fail-open).
Với bộ truyền động tác động kép: Van sẽ giữ nguyên vị trí cuối cùng khi mất khí vì không có lò xo hồi vị. Cần cấp khí trở lại để thực hiện hành trình ngược lại.
Lưu ý quan trọng: Không mặc định mọi van tác động đơn đều tự đóng khi mất khí. Trạng thái hồi về phụ thuộc vào cấu hình fail-close hay fail-open .
Hiểu rõ sự khác biệt giữa hai loại bộ truyền động là yếu tố then chốt để lựa chọn sản phẩm phù hợp.
Nguyên lý: Khí nén vận hành một chiều; lò xo thực hiện chiều hồi về .
An toàn: Có khả năng đưa van về trạng thái an toàn (fail-close hoặc fail-open) khi mất khí, phù hợp với hệ thống yêu cầu chức năng fail-safe .
Lựa chọn: Phải tính đến lực cản của lò xo khi lựa chọn kích thước actuator để đảm bảo mô-men đầu ra đủ lớn.
Ứng dụng: Hệ thống cần đảm bảo an toàn khi mất khí hoặc mất điện.
Nguyên lý: Khí nén vận hành cả chiều đóng và mở; không sử dụng lò xo hồi vị trong cấu hình thông thường .
An toàn: Kiểm soát chủ động hai chiều vận hành. Khi mất khí, van giữ nguyên vị trí, không có chức năng fail-safe.
Ứng dụng: Phù hợp với hệ thống có nguồn khí ổn định và không yêu cầu trạng thái an toàn khi mất khí.
Chọn tác động đơn khi ưu tiên trạng thái an toàn (fail-close hoặc fail-open) khi mất khí nén .
Chọn tác động kép khi cần kiểm soát chủ động hai chiều và hệ thống có nguồn khí ổn định.
Căn cứ vào mô-men van, áp suất khí và yêu cầu công nghệ để đưa ra quyết định.
Lưu ý quan trọng: Không lựa chọn actuator chỉ dựa vào kích thước danh nghĩa của van. Cần tính toán dựa trên mô-men vận hành thực tế.
Sự lựa chọn giữa inox 304 và inox 316L ảnh hưởng trực tiếp đến độ bền và chi phí của van.
Khả năng chịu lực: Phù hợp với nhiều môi trường thực phẩm và nước thông thường .
Chống ăn mòn: Có khả năng chống ăn mòn và gia công tốt, dễ đánh bóng và vệ sinh.
Chi phí: Chi phí đầu tư thường thấp hơn inox 316L .
Ứng dụng: Hệ thống nước sạch, thực phẩm thông thường, môi trường ít chloride.
Khả năng chịu lực: Chống ăn mòn tốt hơn trong nhiều môi trường đặc thù .
Chống ăn mòn: Phù hợp hơn với một số lưu chất có chloride hoặc hóa chất. Hàm lượng carbon thấp hỗ trợ hạn chế ăn mòn tại vùng ảnh hưởng nhiệt sau hàn .
Chi phí: Giá thành cao hơn đáng kể so với inox 304 .
Ứng dụng: Ngành dược phẩm, mỹ phẩm, thực phẩm biển, hóa chất, môi trường có tính ăn mòn cao.
Việc lựa chọn inox vi sinh phải dựa trên thành phần lưu chất, nhiệt độ, hóa chất vệ sinh và yêu cầu tuổi thọ của hệ thống .
Inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn. Khả năng làm việc thực tế còn phụ thuộc vào mác inox và môi trường sử dụng.
Tùy vào mức độ tự động hóa và nguồn năng lượng sẵn có, khách hàng có thể lựa chọn các phương thức vận hành khác nhau.
Nguyên lý: Đóng mở tự động bằng áp lực khí nén .
Ưu điểm: Tốc độ phản hồi nhanh, phù hợp với dây chuyền có sẵn nguồn khí nén. Dễ kết nối với PLC hoặc tủ điều khiển. Có thể kết hợp van điện từ, limit switch và positioner.
Ứng dụng: Hệ thống cần đóng mở thường xuyên, tự động hóa cao.
Van bướm vi sinh tay rút ren rắc co inox vận hành thủ công và có thể tháo khỏi đường ống thông qua đầu rắc co. Sản phẩm phù hợp với hệ thống nhỏ hoặc có tần suất đóng mở không cao, chi phí thấp.
Van bướm inox vi sinh tay rút điều khiển điện, khí nén cho phép lựa chọn phương thức vận hành thủ công, bằng điện hoặc khí nén, tùy cấu hình sản phẩm và yêu cầu của hệ thống, mang lại sự linh hoạt cao.
Chọn tay rút khi tần suất đóng mở thấp và không yêu cầu tự động hóa.
Chọn khí nén khi cần phản hồi nhanh và có nguồn khí sẵn có .
Chọn điều khiển điện khi không có hệ thống khí nén và cần tích hợp với PLC/tủ điện.
Kiểm tra trục, bộ gá và mô-men trước khi chuyển đổi phương thức vận hành để đảm bảo tương thích.
Van bướm vi sinh điều khiển khí nén có thể được trang bị các kiểu kết nối khác nhau để phù hợp với hệ thống đường ống hiện có .
Đặc điểm: Sử dụng cùm clamp inox để kết nối nhanh giữa hai đầu ống.
Ưu điểm: Lắp đặt và tháo rời nhanh chóng, thuận tiện vệ sinh và thay gioăng .
Ứng dụng: Phù hợp với hệ thống CIP/SIP cần vệ sinh thường xuyên như sữa, bia, nước giải khát .
Lưu ý: Cần đồng bộ kích thước ferrule, gioăng và cùm clamp để tránh rò rỉ .
Đặc điểm: Kết nối cố định bằng phương pháp hàn inox, đảm bảo độ kín tối đa .
Ưu điểm: Độ chắc chắn cao, chịu áp lực và nhiệt độ tốt. Không có khe hở, hạn chế điểm chết .
Ứng dụng: Phù hợp với dây chuyền ít tháo lắp, hệ thống khép kín trong nhà máy dược, mỹ phẩm.
Lưu ý: Cần kiểm soát nhiệt và chất lượng mối hàn, tuân thủ tiêu chuẩn vi sinh nghiêm ngặt .
Đặc điểm: Kết nối bằng khớp ren rắc co inox vi sinh có thể tháo/lắp bằng tay .
Ưu điểm: Liên kết chắc chắn, dễ lắp đặt, thay thế. Thích hợp với đường ống nhỏ hoặc không gian hạn chế .
Ứng dụng: Các hệ thống bán cố định, nơi có nhu cầu bảo trì thường xuyên, đòi hỏi áp lực cao .
Lưu ý: Cần lựa chọn đúng kích thước, gioăng và tiêu chuẩn rắc co, kiểm tra vòng gioăng và lực xiết .
Đặc điểm: Một đầu hàn cố định, một đầu rắc co có thể tháo rời .
Ưu điểm: Cân bằng giữa độ ổn định (đầu hàn) và khả năng bảo trì (đầu rắc co).
Ứng dụng: Phù hợp với vị trí cần cố định một phía của đường ống nhưng vẫn muốn tháo van thuận tiện.
Van bướm vi sinh điều khiển khí nén mang lại nhiều lợi ích vượt trội cho hệ thống :
Đóng mở tự động và nhanh: Giảm thời gian vận hành, tăng năng suất.
Giảm thao tác thủ công: Hạn chế sai sót, nâng cao hiệu quả lao động.
Dễ tích hợp với PLC hoặc tủ điều khiển: Cho phép giám sát và điều khiển từ xa.
Đa dạng kiểu kết nối: Linh hoạt lắp đặt với nhiều hệ thống đường ống.
Inox có khả năng chống ăn mòn và dễ vệ sinh: Đảm bảo độ bền và đáp ứng tiêu chuẩn vệ sinh .
Có thể thiết lập trạng thái an toàn khi mất khí: Tăng cường độ an toàn cho hệ thống (tác động đơn).
Dễ lắp thêm van điện từ, cảm biến và positioner: Nâng cao khả năng điều khiển và giám sát.
Phù hợp với dây chuyền vận hành thường xuyên: Đáp ứng yêu cầu đóng mở liên tục.
Có thể giám sát trạng thái đóng mở từ xa: Thông qua tín hiệu phản hồi từ limit switch.
Lưu ý: Không sử dụng các khẳng định “kín tuyệt đối”, “không bám cặn” hoặc “đạt FDA” nếu chưa có tài liệu chứng minh từ nhà sản xuất.
Để vận hành van bướm khí nén một cách hiệu quả và đồng bộ, các phụ kiện sau thường được lắp kèm:
Chức năng: Điều khiển đường khí cấp và xả, quyết định thời điểm tác động lên actuator.
Tín hiệu: Nhận tín hiệu điện từ PLC hoặc tủ điều khiển để đóng/mở van điện từ.
Lưu ý: Phải chọn đúng điện áp (24VDC, 220VAC...), số cổng (3/2, 5/2) và kiểu tác động phù hợp.
Chức năng: Xác nhận trạng thái đóng hoặc mở của van bằng tín hiệu điện.
Ứng dụng: Gửi tín hiệu phản hồi về PLC hoặc SCADA để giám sát trạng thái van từ xa.
Hỗ trợ: Giúp xác nhận van đã thực hiện đúng hành trình điều khiển.
Chức năng: Điều chỉnh vị trí mở của van một cách chính xác theo tín hiệu điều khiển.
Sử dụng: Với chế độ điều khiển tuyến tính (4-20mA hoặc 0-10V) để điều tiết lưu lượng.
Lưu ý: Cần kiểm tra tín hiệu đầu vào và độ tương thích với actuator.
Chức năng: Loại bỏ nước, bụi và tạp chất trong khí nén; ổn định áp suất khí cấp.
Lợi ích: Hỗ trợ nâng cao độ bền của bộ truyền động và các phụ kiện khí nén.
Van bướm vi sinh điều khiển khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp :
Dây chuyền sản xuất thực phẩm: Chế biến sữa, bia, nước giải khát, thực phẩm đóng hộp.
Hệ thống bia, sữa và nước giải khát: Điều khiển dòng nguyên liệu qua các công đoạn.
Ngành dược phẩm, mỹ phẩm: Sản xuất thuốc, dung dịch, kem, mỹ phẩm.
Hệ thống nước RO, DI và nước tinh khiết: Đóng/mở đường ống cấp nước.
Dây chuyền pha trộn, chiết rót: Kiểm soát dòng nguyên liệu chính xác.
Hệ thống điều khiển tự động bằng PLC: Tích hợp trong các nhà máy thông minh.
Đường ống cần đóng mở nhanh và thường xuyên: Tối ưu hóa quy trình sản xuất.
Hệ thống cần trạng thái an toàn khi mất khí: Các ứng dụng yêu cầu độ an toàn cao.
Lưu ý: Chỉ đề cập khả năng sử dụng trong CIP/SIP khi vật liệu, gioăng, nhiệt độ và áp suất đáp ứng yêu cầu của quy trình vệ sinh và tiệt trùng.
Để chọn được van bướm vi sinh điều khiển khí nén phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau :
Kích thước đường ống: Đường kính ống và tiêu chuẩn kết nối (DIN, SMS).
Kiểu kết nối: Clamp, hàn, rắc co hay hàn – rắc co?
Loại lưu chất: Lưu chất có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất làm việc: Nhiệt độ và áp suất tối đa của hệ thống.
Vật liệu inox: Inox 304 hay inox 316L cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn EPDM, Silicone hay vật liệu khác để tương thích với lưu chất?
Mô-men đóng mở của van: Cần xác định để chọn actuator có mô-men phù hợp.
Áp suất khí nén thực tế: Áp suất cấp cho actuator (thường 3-8 bar) .
Loại actuator: Tác động đơn hay tác động kép?
Trạng thái an toàn: Cần fail-close hay fail-open khi mất khí?
Chế độ điều khiển: ON/OFF đơn giản hay điều khiển tuyến tính (4-20mA)?
Phụ kiện điều khiển: Có cần van điện từ, limit switch, positioner không?
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Kiểm tra kích thước và kiểu kết nối: Đối chiếu với đường ống và phụ kiện hiện có.
Làm sạch đường ống trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ và tạp chất.
Căn chỉnh van đồng tâm với đường ống: Tránh gây ứng suất lên thân van.
Chừa đủ không gian để bảo trì actuator: Đảm bảo dễ dàng tiếp cận khi bảo trì.
Kết nối đúng cổng cấp và xả khí: Đúng với sơ đồ khí nén đã thiết kế.
Lắp van điện từ, limit switch theo sơ đồ: Đấu nối đúng tín hiệu điều khiển và phản hồi.
Chạy thử nhiều chu kỳ: Kiểm tra đóng/mở nhiều lần ở các tốc độ khác nhau.
Kiểm tra rò rỉ khí và lưu chất: Phát hiện và xử lý các điểm rò rỉ.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Cô lập nguồn khí và xả áp trước khi can thiệp: Đảm bảo an toàn tuyệt đối.
Kiểm tra độ kín của gioăng: Quan sát rò rỉ tại vị trí làm kín.
Theo dõi tốc độ và hành trình đóng mở: So sánh với thông số ban đầu để phát hiện bất thường.
Kiểm tra rò rỉ tại đầu nối khí: Xử lý các điểm rò rỉ để tránh hao tổn khí nén.
Vệ sinh bộ lọc và điều áp: Đảm bảo nguồn khí sạch và ổn định.
Thay gioăng khi chai cứng, biến dạng hoặc rò rỉ: Đảm bảo độ kín khít cho hệ thống.
Không tự ý tháo cụm lò xo khi chưa có hướng dẫn: Lò xo có lực lớn, có thể gây nguy hiểm.
Giá của van bướm vi sinh điều khiển khí nén không cố định và phụ thuộc vào nhiều yếu tố :
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: 304 hay 316L.
Kiểu kết nối: Clamp, hàn, rắc co hay kết hợp.
Vật liệu gioăng: EPDM, Silicone, PTFE...
Loại bộ truyền động: Tác động đơn hay tác động kép.
Thương hiệu actuator: Các hãng sản xuất khác nhau có mức giá khác nhau.
Phụ kiện đi kèm: Van điện từ, limit switch, positioner.
Số lượng đặt hàng: Đơn hàng số lượng lớn có chiết khấu tốt hơn.
Yêu cầu CO/CQ và bảo hành: Các chứng từ và điều kiện bảo hành đặc biệt.
Để nhận báo giá chính xác, khách hàng cần cung cấp đầy đủ các thông tin: kích thước đường ống, loại lưu chất, nhiệt độ và áp suất, kiểu kết nối, áp suất khí nén, trạng thái an toàn khi mất khí, chế độ điều khiển và số lượng sản phẩm.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn lựa chọn thân van và bộ truyền động: Đảm bảo sản phẩm phù hợp với ứng dụng thực tế.
Hỗ trợ xác định inox, gioăng và kiểu kết nối: Tư vấn giải pháp tối ưu cho hệ thống.
Tính toán actuator theo mô-men vận hành: Đảm bảo chọn đúng công suất.
Cung cấp phụ kiện điều khiển đồng bộ: Đảm bảo tính tương thích của toàn bộ hệ thống.
Kiểm tra đóng mở trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Hỗ trợ kỹ thuật sau bán hàng: Sẵn sàng giải đáp và hỗ trợ trong quá trình lắp đặt, vận hành.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, lưu chất, nguồn khí và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn vật liệu, kiểu kết nối, bộ truyền động và phụ kiện điều khiển cho van bướm vi sinh khí nén.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và thực phẩm thông thường. Inox 316L phù hợp với môi trường có hóa chất, chloride, nước biển hoặc những ứng dụng có yêu cầu vệ sinh khắt khe như ngành dược phẩm nhờ khả năng chống ăn mòn tốt hơn.
Việc lựa chọn vật liệu cần căn cứ vào thành phần và nồng độ môi chất, nhiệt độ, áp suất cũng như điều kiện vệ sinh thực tế của hệ thống.
Trạng thái của van khi mất khí phụ thuộc vào cấu hình của bộ truyền động tác động đơn. Van có thể tự đóng (fail-close) hoặc tự mở (fail-open) tùy theo cách bố trí lò xo và thiết kế lắp đặt. Khách hàng cần chỉ định rõ trạng thái an toàn mong muốn khi đặt hàng.
Có. Van bướm vi sinh điều khiển khí nén có thể nhận lệnh từ PLC thông qua van điện từ. Limit switch được sử dụng để phản hồi trạng thái đóng hoặc mở của van về PLC, giúp thiết bị dễ dàng tích hợp vào hệ thống điều khiển và tự động hóa.
Van ON/OFF được thiết kế để hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng liên tục.
Nếu hệ thống cần điều tiết lưu lượng, nên sử dụng van điều khiển tuyến tính (modulating) kết hợp positioner và tín hiệu điều khiển tương tự như 4–20mA hoặc 0–10V.
Báo giá cơ bản thường chỉ bao gồm thân van và bộ truyền động khí nén. Van điện từ, limit switch, positioner, bộ lọc điều áp và các phụ kiện khác thường được báo giá riêng theo yêu cầu.
Khách hàng nên cung cấp đầy đủ điện áp van điện từ, kiểu tín hiệu điều khiển, yêu cầu phản hồi vị trí và điều kiện lắp đặt để nhận cấu hình cùng báo giá trọn bộ phù hợp.
