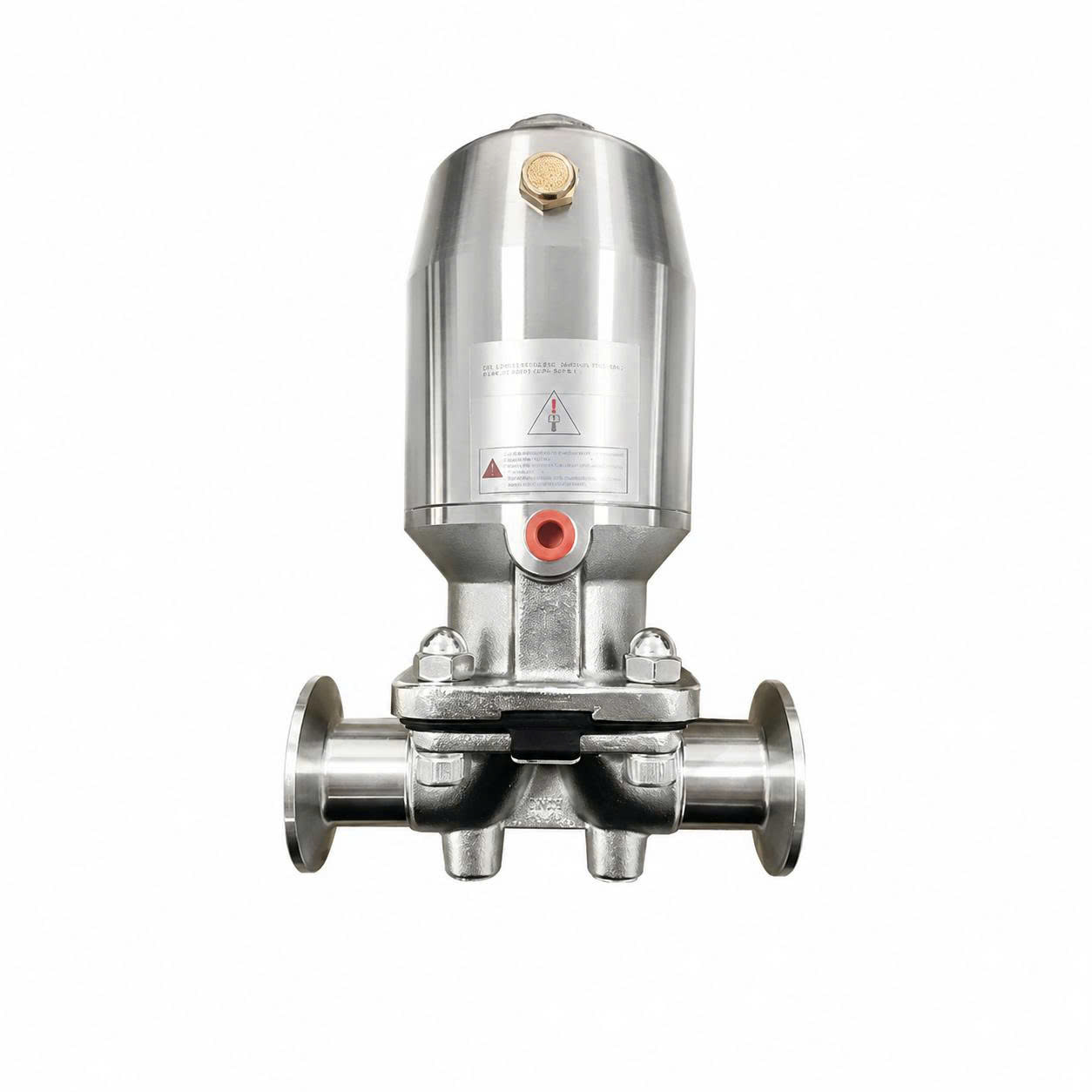

Van màng inox vi sinh điều khiển khí nén

Trong dây chuyền thực phẩm, đồ uống, dược phẩm và công nghệ sinh học, van tự động cần đáp ứng đồng thời yêu cầu vệ sinh, độ kín và khả năng điều khiển chính xác. Van màng inox vi sinh điều khiển khí nén do Cơ Khí An Thịnh Tân cung cấp sử dụng màng đàn hồi để đóng mở dòng chảy, đồng thời cách ly lưu chất khỏi trục và bộ truyền động.

Van màng inox vi sinh điều khiển khí nén là gì?

Van màng inox vi sinh điều khiển khí nén (Pneumatic Sanitary Diaphragm Valve) là sự kết hợp giữa thân van màng inox vi sinh và actuator khí nén, tạo thành một cụm thiết bị đóng mở hoặc điều tiết dòng chảy tự động . Sản phẩm sử dụng màng đàn hồi (diaphragm) để đóng kín dòng chảy, đồng thời cách ly hoàn toàn lưu chất với trục van và bộ truyền động, đảm bảo vệ sinh tuyệt đối .

Các tên gọi khác của sản phẩm bao gồm: van màng vi sinh khí nén, van màng tự động, pneumatic sanitary diaphragm valve. Vị trí sử dụng chủ yếu trên đường ống công nghệ trong các ngành thực phẩm, đồ uống, dược phẩm và công nghệ sinh học.

Điểm khác biệt so với van màng tay quay:

• Van màng khí nén: Vận hành tự động bằng khí nén, có thể điều khiển từ xa và tích hợp PLC, phù hợp với dây chuyền sản xuất hiện đại .

• Van màng tay quay: Vận hành thủ công, không cần nguồn năng lượng, phù hợp hệ thống nhỏ hoặc ít đóng mở.

Người đọc có thể tham khảo nhóm van màng inox vi sinh để phân biệt loại nối clamp, nối hàn, vận hành tay và điều khiển tự động.

Cấu tạo van màng vi sinh khí nén

Thân van

Thân van được chế tạo từ inox 304 hoặc 316L, với đường dẫn lưu chất bên trong được thiết kế tối ưu để giảm thiểu góc chết . Bề mặt seat là nơi màng van ép xuống để đóng kín dòng chảy. Đầu nối có thể là clamp hoặc hàn tùy theo yêu cầu hệ thống. Bề mặt tiếp xúc lưu chất được đánh bóng đạt độ nhám Ra ≤ 0.8 µm .

Màng van

Màng là bộ phận trực tiếp tiếp xúc và đóng kín dòng chảy . Nó cách ly hoàn toàn lưu chất với trục van và actuator, đảm bảo không có rò rỉ qua trục . Vật liệu màng có thể là EPDM, PTFE hoặc cấu hình kết hợp (PTFE/EPDM composite), cần được lựa chọn theo lưu chất, nhiệt độ và hóa chất vệ sinh. Màng là bộ phận cần kiểm tra và thay thế định kỳ .

Bộ ép màng và trục

Bộ phận này truyền lực từ actuator khí nén xuống màng van . Khi đóng, bộ ép đẩy màng ép vào seat; khi mở, nâng màng khỏi seat để tạo đường thoát cho lưu chất. Hành trình phải được cài đặt phù hợp để tránh ép màng quá mức, có thể làm hỏng màng và seat .

Actuator khí nén

Actuator khí nén là nguồn động lực cho van, bao gồm vỏ bộ truyền động, piston hoặc màng truyền động, lò xo hồi vị (đối với loại tác động đơn), cổng cấp và xả khí, và bộ chỉ thị vị trí nếu có .

Phụ kiện điều khiển

• Van điện từ (Solenoid Valve): Nhận tín hiệu điện từ PLC để điều khiển dòng khí cấp/xả cho actuator .

• Công tắc hành trình (Limit Switch Box): Phản hồi trạng thái mở/đóng về PLC .

• Bộ lọc và điều áp khí (Filter Regulator): Đảm bảo nguồn khí nén sạch, khô và đúng áp suất .

• Bộ tiết lưu: Điều chỉnh tốc độ đóng/mở.

• Bộ định vị (Positioner): Dùng cho ứng dụng điều tiết tuyến tính.

Nguyên lý hoạt động

Van màng inox vi sinh điều khiển khí nén hoạt động dựa trên sự chuyển đổi năng lượng khí nén thành chuyển động cơ học để ép hoặc nâng màng van :

1. Khí nén (áp suất 2-8 bar) được cấp vào actuator thông qua van điện từ .

2. Áp lực khí làm piston hoặc màng truyền động bên trong actuator dịch chuyển .

3. Chuyển động của piston được truyền qua trục, đẩy bộ ép màng đi xuống (đóng) hoặc kéo màng lên (mở) .

4. Khi màng ép sát seat, dòng lưu chất bị ngắt hoàn toàn .

5. Khi màng được nâng lên khỏi seat, lưu chất đi qua thân van .

6. Van điện từ thực hiện chuyển hướng cấp và xả khí để điều khiển đóng/mở .

7. Công tắc hành trình phản hồi trạng thái mở/đóng về PLC .

Theo cấu tạo chung của van màng, thiết bị gồm thân van, màng đàn hồi và bề mặt seat; màng biến dạng để đóng, mở hoặc kiểm soát dòng chảy .

Phân biệt thường đóng, thường mở và tác động kép

Van thường đóng – NC (Normally Closed)

• Van ở trạng thái đóng khi không có khí điều khiển .

• Khí nén được cấp để mở van.

• Lò xo hồi vị đưa van về trạng thái đóng khi mất khí .

• Phù hợp hệ thống ưu tiên ngăn dòng khi xảy ra sự cố (fail-safe).

Van thường mở – NO (Normally Open)

• Van ở trạng thái mở khi không có khí điều khiển .

• Khí nén được cấp để đóng van.

• Lò xo hồi vị đưa van về trạng thái mở khi mất khí .

• Phù hợp đường tuần hoàn hoặc xả an toàn tùy quy trình.

Van tác động kép – DA (Double Acting)

• Khí nén điều khiển cả chiều mở và chiều đóng .

• Không sử dụng lò xo hồi vị.

• Trạng thái khi mất khí phụ thuộc vào cấu hình van điện từ và vị trí cuối cùng .

• Cần đánh giá yêu cầu an toàn trước khi lựa chọn.

Van màng khí nén màng đơn và màng kép

Cấu hình màng đơn

• Sử dụng một lớp màng duy nhất (ví dụ EPDM) để làm kín .

• Kết cấu đơn giản, số lượng chi tiết thay thế ít.

• Phù hợp khi một loại vật liệu màng đáp ứng đầy đủ điều kiện vận hành về nhiệt độ và hóa chất.

Cấu hình màng kép

• Có thể bao gồm lớp PTFE tiếp xúc lưu chất và lớp đệm đàn hồi (EPDM/Silicone) phía sau .

• Lớp PTFE tăng khả năng kháng hóa chất, lớp đệm đàn hồi hỗ trợ phân bố lực và tăng độ linh hoạt .

• Cần xác nhận cấu tạo thực tế (số lớp, vật liệu) với nhà sản xuất .

Đối với ứng dụng tự động yêu cầu màng nhiều lớp, có thể tham khảo van màng khí nén inox vi sinh màng kép để đối chiếu vật liệu màng, trạng thái an toàn và điều kiện vận hành.

Van ON/OFF và van điều tiết khác nhau thế nào?

Điều khiển ON/OFF

• Van chỉ vận hành ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn .

• Sử dụng van điện từ để chuyển hướng khí nén.

• Phù hợp nhiệm vụ cô lập dòng chảy, cấp/ngắt lưu chất.

• Cấu hình điều khiển đơn giản, chi phí thấp hơn.

Điều khiển tuyến tính (Modulating)

• Van có thể dừng tại các vị trí trung gian để điều tiết lưu lượng .

• Cần bộ định vị (positioner) và tín hiệu điều khiển tương tự (4-20mA hoặc 0-10V) .

• Phải kiểm tra đặc tính lưu lượng của van và khả năng đáp ứng của bộ định vị.

Ưu điểm của van màng vi sinh khí nén

• Đóng mở tự động: Phù hợp chu kỳ vận hành thường xuyên, giảm thao tác thủ công .

• Cách ly tuyệt đối: Lưu chất được cách ly hoàn toàn khỏi trục và actuator, không có rò rỉ qua trục .

• Điều khiển từ xa: Có thể điều khiển và giám sát từ phòng điều khiển thông qua PLC .

• Trạng thái an toàn: Có thể thiết lập thường đóng (NC) hoặc thường mở (NO) để đảm bảo an toàn khi mất khí .

• Vệ sinh dễ dàng: Không có bi hoặc đĩa quay trong đường dòng chảy, bề mặt seat nhẵn, ít góc chết .

• Bảo trì đơn giản: Có thể thay riêng màng khi hao mòn mà không cần thay toàn bộ van .

Hạn chế và lưu ý khi sử dụng

• Cần nguồn khí nén: Yêu cầu máy nén khí, bộ lọc và đường ống khí .

• Màng là bộ phận hao mòn: Cần kiểm tra và thay thế định kỳ .

• Giới hạn áp suất/nhiệt độ: Phụ thuộc vào vật liệu màng (thường tối đa 10 bar và 140°C) .

• Hóa chất không tương thích: Có thể làm màng biến dạng hoặc hỏng.

• Hạt rắn sắc nhọn: Có thể gây rách màng.

• Chi phí đầu tư: Cao hơn loại tay quay do actuator và phụ kiện .

• Kích thước: Actuator làm tăng chiều cao của cụm van, cần không gian lắp đặt.

Ứng dụng thực tế

Van màng inox vi sinh điều khiển khí nén được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh cao và tự động hóa :

• Dây chuyền sản xuất dược phẩm và công nghệ sinh học.

• Đường ống sản xuất sữa, bia, rượu, nước giải khát.

• Dây chuyền chế biến thực phẩm.

• Hệ thống nước tinh khiết (WFI).

• Sản xuất mỹ phẩm.

• Hệ thống chiết rót và đóng chai.

• Quy trình CIP/SIP khi cấu hình van đáp ứng yêu cầu.

Khi xây dựng đồng bộ đường ống sạch, danh mục inox vi sinh giúp lựa chọn ống, đầu clamp, gioăng và các phụ kiện tương thích.

So sánh van màng khí nén và van màng tay quay

Van màng chữ U khác van màng thẳng như thế nào?

Van màng thân thẳng

• Cửa vào và cửa ra nằm trên cùng một tuyến ống thẳng.

• Phù hợp các vị trí đóng mở thông thường trên đường ống.

• Cách bố trí đơn giản, dễ lắp đặt.

Van màng chữ U (U-bend)

• Có hình dạng thân và hướng kết nối chuyên biệt (dạng chữ U) .

• Sử dụng khi sơ đồ đường ống yêu cầu đổi hướng dòng chảy hoặc bố trí gọn.

• Cần kiểm tra khả năng thoát lưu chất và hướng lắp.

• Không nên lựa chọn chỉ dựa trên hình dạng bên ngoài mà phải đối chiếu với sơ đồ đường ống.

Với những hệ thống có yêu cầu bố trí đường ống đặc biệt, có thể tham khảo van màng chữ U inox vi sinh – van màng U-bend.

So sánh van màng khí nén với van bi khí nén

Cách lựa chọn van màng inox vi sinh khí nén

Chọn kích thước và kiểu kết nối

• Đo đường kính ngoài của ống và kích thước mặt ferrule .

• Xác định tiêu chuẩn clamp hiện có (DIN, SMS, 3A, ISO) .

• Chọn kết nối clamp (tháo lắp nhanh) hoặc hàn (cố định) .

• Xem xét không gian lắp đặt dành cho actuator (chiều cao).

Chọn inox 304 hoặc inox 316L

• Inox 304: Phù hợp môi trường ít ăn mòn .

• Inox 316L: Phù hợp lưu chất có tính ăn mòn hoặc yêu cầu vệ sinh cao hơn .

• Kiểm tra chứng nhận vật liệu (CO/CQ) nếu dự án yêu cầu .

Chọn vật liệu màng

• EPDM: Phù hợp nhiều ứng dụng nước, thực phẩm, hơi nước (đến 140°C) .

• PTFE: Có khả năng kháng nhiều loại hóa chất và nhiệt độ cao hơn .

• PTFE/EPDM composite: Kết hợp khả năng kháng hóa chất của PTFE với độ đàn hồi của EPDM .

• Đối chiếu lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh (CIP/SIP) .

Chọn trạng thái an toàn

• Thường đóng (NC): Van đóng khi mất khí (fail-safe closed) .

• Thường mở (NO): Van mở khi mất khí (fail-safe open) .

• Tác động kép (DA): Van giữ nguyên vị trí khi mất khí .

• Đánh giá hậu quả khi mất khí hoặc mất điện để chọn đúng trạng thái.

Chọn phụ kiện khí nén

• Van điện từ: Chọn điện áp phù hợp (24V DC hoặc 220V AC) .

• Bộ lọc điều áp: Đảm bảo khí sạch, khô và đúng áp suất .

• Công tắc hành trình: Phản hồi trạng thái về PLC .

• Positioner: Nếu sử dụng van để điều tiết tuyến tính .

Kiểm tra khả năng tích hợp PLC

• Xác định điện áp van điện từ (thường 24V DC) .

• Xác định loại tín hiệu điều khiển (tiếp điểm khô cho ON/OFF, 4-20mA cho tuyến tính).

• Xác định tín hiệu phản hồi (công tắc hành trình, 4-20mA) .

Kết nối van với PLC

1. PLC gửi tín hiệu (ví dụ 24V DC) đến van điện từ .

2. Van điện từ chuyển hướng dòng khí nén cấp hoặc xả .

3. Actuator đóng hoặc mở màng van tương ứng .

4. Công tắc hành trình trên actuator xác nhận vị trí (mở hoặc đóng) .

5. Tín hiệu trạng thái được gửi về PLC .

6. Hệ thống có thể cảnh báo nếu vị trí thực tế không khớp với lệnh điều khiển .

7. Có thể liên động van với bơm, cảm biến mức hoặc máy chiết rót .

Hướng dẫn lắp đặt

1. Kiểm tra kích thước và tiêu chuẩn đầu nối (ferrule, clamp) .

2. Làm sạch đường ống và đầu nối trước khi lắp .

3. Bố trí van theo hướng dẫn của nhà sản xuất, đảm bảo hướng dòng chảy đúng .

4. Không để trọng lượng actuator gây tải lên đường ống, sử dụng kẹp đỡ .

5. Cấp khí sạch, khô và đúng áp suất .

6. Lắp bộ lọc điều áp gần van .

7. Đấu van điện từ đúng điện áp và theo sơ đồ nhà sản xuất .

8. Kiểm tra trạng thái van (NC hoặc NO) bằng cách cấp/xả khí thủ công .

9. Chạy thử toàn bộ hành trình và kiểm tra tín hiệu phản hồi về PLC .

10. Thử kín và kiểm tra rò rỉ trước khi vận hành .

Khi thiết kế toàn bộ hệ thống kiểm soát dòng chảy, có thể tham khảo danh mục van inox vi sinh gồm van màng, van bi, van bướm, van một chiều và van lấy mẫu.

Vệ sinh và bảo dưỡng

1. Cô lập nguồn khí và ngắt điện van điện từ .

2. Xả hết áp suất và lưu chất trong đường ống .

3. Tháo actuator và nắp van theo đúng trình tự .

4. Kiểm tra độ đàn hồi, nứt hoặc biến dạng của màng .

5. Làm sạch thân và bề mặt seat .

6. Kiểm tra rò rỉ khí tại actuator và các kết nối .

7. Thay màng đúng vật liệu và kích thước .

8. Siết bulông nắp van đều theo đường chéo và đúng lực .

9. Chạy thử toàn bộ hành trình sau bảo dưỡng .

Các lỗi thường gặp và cách khắc phục

Van không đóng hoặc mở

• Nguyên nhân: Không có khí cấp; van điện từ không hoạt động; actuator bị kẹt; màng hoặc trục bị hư hỏng .

• Khắc phục: Kiểm tra nguồn khí; kiểm tra tín hiệu van điện từ; kiểm tra actuator; kiểm tra màng và trục.

Van đóng không kín

• Nguyên nhân: Màng bị mòn hoặc rách; cặn bám trên seat; áp suất khí không đủ; hành trình đóng chưa phù hợp .

• Khắc phục: Thay màng; vệ sinh seat; tăng áp suất khí; điều chỉnh hành trình .

Van đóng mở chậm

• Nguyên nhân: Bộ lọc khí bị tắc; đường khí bị rò rỉ; tiết lưu chỉnh quá nhỏ; actuator không đủ lực .

• Khắc phục: Thay bộ lọc; kiểm tra đường khí; điều chỉnh tiết lưu; kiểm tra áp suất khí.

Rò rỉ khí nén

• Nguyên nhân: Gioăng actuator bị mòn; đầu nối khí lỏng; ống khí bị nứt; van điện từ bị rò .

• Khắc phục: Thay gioăng; siết đầu nối; thay ống khí; thay van điện từ .

PLC không nhận trạng thái

• Nguyên nhân: Công tắc hành trình bị lệch; đấu sai chân tín hiệu; dây tín hiệu bị đứt; điện áp tín hiệu không tương thích .

• Khắc phục: Căn chỉnh công tắc hành trình; kiểm tra đấu nối; sửa hoặc thay dây; kiểm tra điện áp .

Báo giá van màng inox vi sinh khí nén

Giá sản phẩm phụ thuộc vào:

• Kích thước van (DN) .

• Vật liệu inox 304 hoặc 316L .

• Vật liệu và cấu tạo màng (đơn/kép) .

• Kiểu kết nối (clamp, hàn) .

• Trạng thái actuator (NC, NO, DA) .

• Van điện từ (điện áp, loại tín hiệu) .

• Công tắc hành trình .

• Bộ định vị (nếu có) .

• Tiêu chuẩn bề mặt .

• Xuất xứ và số lượng .

Khách hàng nên cung cấp kích thước đường ống, lưu chất, nhiệt độ, áp suất, vật liệu màng, nguồn khí, trạng thái an toàn và tín hiệu PLC để được lựa chọn đúng cấu hình và báo giá chính xác.
