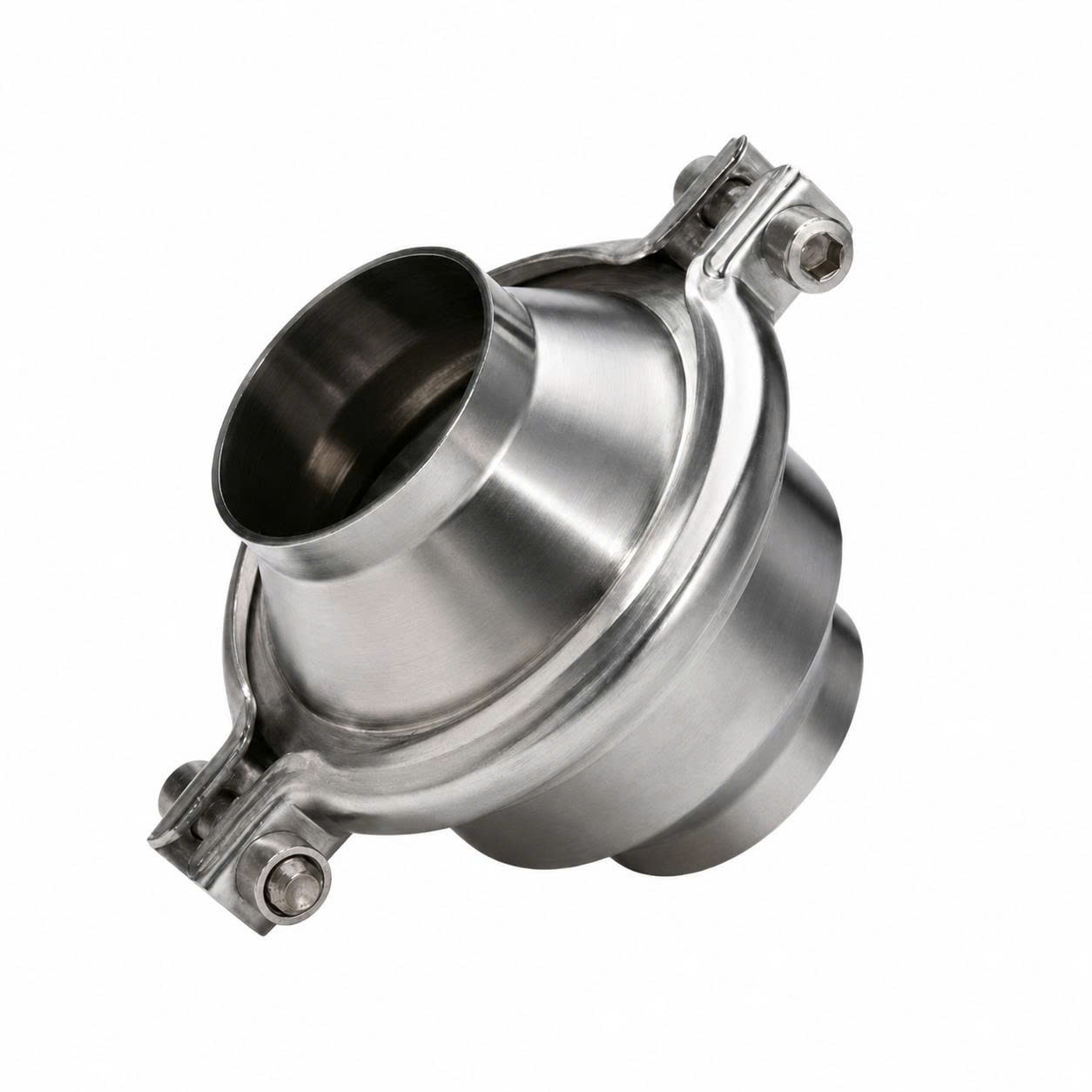

Van một chiều vi sinh nối hàn là thiết bị kiểm soát dòng chảy tự động, chỉ cho phép lưu chất đi qua theo một hướng và ngăn hiện tượng hồi lưu trong đường ống. Với kết nối hàn cố định, vật liệu inox 304 hoặc inox 316L và bề mặt hoàn thiện nhẵn, sản phẩm phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm và các hệ thống yêu cầu độ sạch cao. Khách hàng có thể liên hệ Cơ Khí An Thịnh Tân để được tư vấn kích thước, vật liệu và tiêu chuẩn đầu hàn phù hợp.
Van một chiều vi sinh nối hàn là thiết bị chuyên dụng trong các hệ thống đường ống yêu cầu vệ sinh cao, thuộc nhóm van một chiều inox vi sinh. Sản phẩm đảm bảo kiểm soát lưu chất theo một chiều xác định với các đặc tính sau:
Tự động vận hành - Chỉ cho phép lưu chất đi qua theo một chiều xác định, ngăn dòng chảy ngược về máy bơm, bồn chứa hoặc tuyến ống phía trước.
Hoạt động bằng áp lực - Vận hành tự động hoàn toàn dựa vào áp lực dòng chảy và lực hồi của lò xo, không cần sử dụng điện, khí nén hoặc thao tác điều khiển thủ công.
Kết nối cố định - Hai đầu van được hàn trực tiếp vào ống, tạo liên kết chắc chắn và bền vững, giảm thiểu nguy cơ rò rỉ.
Van một chiều vi sinh nối hàn được cấu thành từ các bộ phận chính sau:
Thân van inox vi sinh - Được chế tạo từ inox 304 hoặc 316L với bề mặt nhẵn, hạn chế bám cặn và hỗ trợ vệ sinh dây chuyền. Sản phẩm thuộc hệ thống van inox vi sinh chất lượng cao, đáp ứng các tiêu chuẩn khắt khe trong ngành thực phẩm và dược phẩm.
Hai đầu hàn - Kết nối trực tiếp vào đường ống, tạo thành hệ thống khép kín.
Đĩa van - Bộ phận đóng/mở dòng chảy, di chuyển dọc theo trục van.
Lò xo hồi vị - Tạo lực đóng van khi áp suất giảm hoặc ngừng dòng chảy.
Gioăng làm kín - Đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng.
Các chi tiết định vị - Giữ ổn định các bộ phận bên trong van.
Van vận hành theo ba trạng thái cơ bản:
Trạng thái 1 - Khi chưa có dòng chảy:
Lò xo giữ đĩa van ở vị trí đóng, gioăng làm kín tiếp xúc với đế van, ngăn lưu chất đi qua.
Trạng thái 2 - Khi lưu chất đi đúng chiều:
Áp lực đầu vào tác động lên đĩa van, thắng lực lò xo, đẩy đĩa van mở ra, cho phép dòng chảy đi qua.
Trạng thái 3 - Khi dòng chảy dừng hoặc đảo chiều:
Lực lò xo hồi vị đưa đĩa van trở lại vị trí đóng, ngăn chặn dòng lưu chất hồi ngược trở lại.
Inox 304 phù hợp với:
Nước sạch và hệ thống cấp nước
Thực phẩm, đồ uống
Các lưu chất ít ăn mòn
Môi trường không yêu cầu chống ăn mòn đặc biệt
Inox 316L phù hợp hơn với:
Môi trường có hóa chất vệ sinh (CIP)
Dung dịch chứa chloride
Yêu cầu chống ăn mòn cao
Môi trường nhiệt độ cao và áp suất lớn
Khi đề cập đến môi trường sử dụng, liên kết tự nhiên sang nhóm sản phẩm và giải pháp inox vi sinh, bao gồm ống, van và phụ kiện dành cho các dây chuyền yêu cầu độ sạch cao.
Bảng kích thước sản phẩm
Kích thước theo tiêu chuẩn DIN 11850:
| DN (mm) | Size (inch) | Đường kính ngoài (mm) | Chiều dài tổng thể (mm) | Đường kính thân (mm) | Độ dày đầu hàn (mm) |
|---|---|---|---|---|---|
| DN15 | 1/2" | 15 | 74 | 22 | 1.5 |
| DN20 | 3/4" | 19 | 74 | 28 | 1.5 |
| DN25 | 1" | 25 | 85 | 34 | 1.5 |
| DN32 | 1 1/4" | 32 | 94 | 42 | 1.5 |
| DN40 | 1 1/2" | 38 | 100 | 48 | 1.5 |
| DN50 | 2" | 51 | 115 | 65 | 1.5 |
| DN65 | 2 1/2" | 63.5 | 135 | 85 | 1.5 |
| DN80 | 3" | 76.1 | 155 | 100 | 1.5 |
| DN100 | 4" | 101.6 | 180 | 125 | 1.5 |
| Ưu điểm | Mô tả |
|---|---|
| Tự động ngăn dòng chảy ngược | Hoạt động hoàn toàn tự động, không cần tác động thủ công |
| Kết nối hàn chắc chắn | Liên kết cố định, ổn định, không có mối ghép cơ khí |
| Kết cấu gọn gàng | Tiết kiệm không gian trên tuyến ống |
| Hạn chế rò rỉ | Không có phớt làm kín tại kết nối |
| Chống ăn mòn tốt | Với lựa chọn đúng mác inox phù hợp |
| Bề mặt nhẵn | Hạn chế bám cặn, dễ dàng vệ sinh |
| Tiết kiệm năng lượng | Không cần điện, khí nén để vận hành |
| Phù hợp với vệ sinh | Đáp ứng tiêu chuẩn vi sinh trong sản xuất |
Van một chiều vi sinh nối hàn được ứng dụng rộng rãi trong:
Dây chuyền sản xuất thực phẩm: Sữa, bia, nước giải khát, nước ép
Hệ thống bia và rượu: Bồn lên men, bồn lọc, đường ống truyền dịch
Nhà máy dược phẩm: Hệ thống vô trùng, sản xuất thuốc tiêm, dịch truyền
Dây chuyền sản xuất mỹ phẩm: Kem, sữa tắm, dầu gội, sản phẩm chăm sóc da
Hệ thống CIP/SIP: Vị trí sau thiết bị CIP, đảm bảo hóa chất vệ sinh không hồi lưu
Đường cấp lưu chất vào bồn chứa: Ngăn lưu chất từ bồn chảy ngược trở lại
Vị trí sau máy bơm: Bảo vệ bơm khỏi dòng chảy ngược
Đường ống chỉ cho phép một chiều: Nơi tuyệt đối không được phép có dòng chảy ngược
| Tiêu chí | Van nối hàn | Van nối clamp |
|---|---|---|
| Phương thức kết nối | Hàn cố định vào ống | Kẹp bằng clamp và gioăng kẹp |
| Khả năng tháo lắp | Không tháo rời được | Dễ dàng tháo lắp, bảo trì |
| Độ chắc chắn | Rất chắc chắn, bền vững | Chắc chắn nhưng phụ thuộc vào clamp |
| Vệ sinh và bảo trì | Khó vệ sinh bên trong | Dễ tháo rời vệ sinh |
| Yêu cầu thi công | Đòi hỏi kỹ thuật hàn chất lượng cao | Thi công đơn giản, lắp ráp nhanh |
| Nguy cơ rò rỉ | Rất thấp (không có gioăng kết nối) | Có thể rò rỉ tại gioăng kẹp |
| Chi phí lắp đặt/sửa chữa | Lắp đặt cao, sửa chữa phức tạp | Lắp đặt thấp, sửa chữa đơn giản |
| Vị trí ứng dụng phù hợp | Tuyến ống cố định, ít tháo rời | Vị trí cần kiểm tra, vệ sinh thường xuyên |
Kết luận định hướng lựa chọn:
Van nối hàn phù hợp với tuyến ống cố định, ít tháo rời và yêu cầu kết nối gọn, chắc chắn, độ kín cao.
Van một chiều inox vi sinh nối clamp phù hợp với vị trí cần tháo lắp, kiểm tra hoặc vệ sinh thường xuyên.
Để lựa chọn đúng sản phẩm, khách hàng cần xác định:
| Bước | Yếu tố cần xác định |
|---|---|
| 1 | Đường kính ngoài của ống sử dụng |
| 2 | Tiêu chuẩn đầu hàn (DIN, SMS, ISO, 3A) |
| 3 | Mác inox phù hợp (304 hay 316L) theo tính chất lưu chất |
| 4 | Loại gioăng theo nhiệt độ và khả năng tương thích hóa chất |
| 5 | Áp suất làm việc của hệ thống |
| 6 | Áp suất mở van (áp suất cần để mở đĩa van) |
| 7 | Yêu cầu độ nhám bề mặt (thường Ra ≤ 0.8μm cho ứng dụng vi sinh) |
| 8 | Yêu cầu CO, CQ hoặc chứng chỉ vật liệu (nếu cần nghiệm thu) |
Quy trình lắp đặt van một chiều vi sinh nối hàn cần tuân thủ nghiêm ngặt:
Kiểm tra chiều dòng chảy trước khi hàn (quan sát mũi tên trên thân van)
Làm sạch đầu ống và đầu hàn của van, đảm bảo không có dầu mỡ, bụi bẩn
Căn chỉnh van và đường ống đồng tâm (sai số cho phép tối thiểu)
Không để trọng lượng đường ống tác động lên thân van
Sử dụng phương pháp hàn TIG hoặc hàn orbital phù hợp với thép không gỉ
Xông khí bảo vệ mặt trong (khí Argon) khi hàn, tránh oxy hóa bề mặt bên trong
Hạn chế nhiệt truyền vào gioăng và lò xo (dùng vật liệu cách nhiệt hoặc làm mát)
Làm sạch mối hàn sau khi thi công, đánh bóng nếu cần
Thử kín và kiểm tra hoạt động của van trước khi đưa vào sử dụng
Mối hàn phải đều, ngấu hoàn toàn, không cháy thủng
Không xuất hiện rỗ khí, nứt hoặc cháy đen trên mối hàn
Mặt trong không còn bavia hoặc gờ nhô gây bám cặn, cản trở dòng chảy
Đảm bảo độ đồng tâm giữa van và đường ống
Kiểm tra rò rỉ sau khi hoàn thành bằng phương pháp thủy lực hoặc khí nén
Các yếu tố ảnh hưởng đến giá sản phẩm
| Yếu tố | Mức độ ảnh hưởng |
|---|---|
| Kích thước van | Càng lớn, giá càng cao |
| Mác inox | 316L thường cao hơn 304 |
| Tiêu chuẩn đầu hàn | Tiêu chuẩn đặc biệt có giá cao hơn |
| Loại gioăng | PTFE thường cao hơn Silicone, EPDM |
| Áp suất và nhiệt độ | Yêu cầu đặc biệt tăng giá |
| Số lượng đặt hàng | Số lượng lớn có chiết khấu |
| Yêu cầu CO, CQ | Có phát sinh chi phí |
| Điều kiện giao hàng | Nội địa/ xuất khẩu |
"Quý khách vui lòng cung cấp đường kính ngoài của ống, tiêu chuẩn kết nối, loại lưu chất, nhiệt độ và áp suất vận hành để An Thịnh Tân tư vấn đúng sản phẩm và báo giá chính xác nhất."
Van một chiều vi sinh nối hàn là giải pháp tối ưu cho các hệ thống đòi hỏi vệ sinh cao, kết nối chắc chắn và kiểm soát dòng chảy một chiều. Với những ưu điểm về độ bền, độ kín và khả năng tự động vận hành, sản phẩm đã và đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp như thực phẩm, đồ uống, dược phẩm và mỹ phẩm.
An Thịnh Tân tự hào là đơn vị cung cấp các giải pháp van inox vi sinh chất lượng cao, với đội ngũ kỹ thuật giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất.
Cơ Khí An Thịnh Tân
Địa chỉ: Số 07 Đường D9, Khu nhà ở Thiên An Nguyên, Khu phố Hiệp Thắng, Phường Đông Hòa, Thành phố Hồ Chí Minh, Việt Nam.
Điện thoại: 0985241142
Email: Lam.cktt@gmail.com
Website: https://cokhianthinh.com
Không. Van hoạt động tự động hoàn toàn dựa vào áp lực dòng chảy và lực hồi của lò xo.
Khi lưu chất chảy đúng chiều, áp lực dòng chảy sẽ đẩy đĩa van mở. Ngay khi dòng chảy dừng hoặc đảo chiều, lò xo sẽ đưa đĩa van trở về vị trí đóng.
Cơ chế này giúp tiết kiệm năng lượng, đồng thời bảo đảm quá trình vận hành đơn giản và tin cậy.
Việc lựa chọn vật liệu phụ thuộc vào tính chất lưu chất, điều kiện vận hành và yêu cầu vệ sinh của hệ thống:
Khuyến nghị: Nếu hệ thống thường xuyên vệ sinh bằng hóa chất mạnh hoặc làm việc với lưu chất có tính ăn mòn, nên lựa chọn inox 316L.
Khả năng tháo vệ sinh của van nối hàn rất hạn chế do van đã được hàn cố định vào đường ống.
Việc vệ sinh van thường được thực hiện bằng phương pháp CIP (Cleaning In Place) – vệ sinh tại chỗ mà không cần tháo rời thiết bị khỏi hệ thống.
Trong trường hợp cần tháo vệ sinh thường xuyên hoặc kiểm tra định kỳ các bộ phận bên trong, khách hàng nên cân nhắc sử dụng van nối clamp để thuận tiện cho việc tháo lắp.
Có thể, nhưng khả năng lắp đặt theo phương đứng còn phụ thuộc vào cấu tạo của van và khuyến cáo của từng nhà sản xuất.
Đối với đường ống đứng, van thường được lắp theo hướng dòng chảy từ dưới lên trên. Chiều lắp đặt phải phù hợp với mũi tên chỉ hướng dòng chảy trên thân van.
Khách hàng nên tham khảo tài liệu kỹ thuật hoặc ý kiến tư vấn của An Thịnh Tân trước khi lắp đặt để bảo đảm van hoạt động ổn định và có tuổi thọ cao.
Kiểm tra chiều dòng chảy là bước bắt buộc trước khi hàn van vào đường ống. Nếu hàn sai chiều, hệ thống có thể gặp những vấn đề sau:
Sau khi van đã được hàn cố định, không thể xoay hoặc điều chỉnh lại chiều lắp đặt nếu không cắt đường ống.
Có. Van một chiều nối hàn tạo ra một mức tổn thất áp suất nhất định trong quá trình lưu chất đi qua van. Nguyên nhân bao gồm:
Giá trị tổn thất áp suất thường được thể hiện trong catalog hoặc biểu đồ đặc tính kỹ thuật của nhà sản xuất.
Khi lựa chọn van, cần tính toán mức tổn thất này để bảo đảm hệ thống vẫn đáp ứng yêu cầu về lưu lượng và áp suất tại đầu ra.
