Tại Cơ Khí An Thịnh Tân , van Y xiên khí nén inox vi sinh nối clamp là thiết bị đóng mở tự động sử dụng bộ truyền động piston khí nén. Kết cấu trục xiên giúp dòng lưu chất đi qua thuận lợi, trong khi đầu clamp hỗ trợ tháo lắp nhanh, phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm và hóa chất sạch.
Van Y xiên khí nén inox vi sinh nối clamp (Angle Seat Piston Valve) là thiết bị đóng mở dòng chảy tự động, kết hợp giữa thân van có đường dòng dạng góc xiên và bộ truyền động piston khí nén . Đặc điểm nổi bật của dòng van này bao gồm:
Thân và trục van bố trí dạng chữ Y: Thiết kế góc xiên (thường 45°-60°) giúp giảm cản trở dòng chảy, tối ưu hóa lưu lượng so với van dạng thẳng đứng .
Đóng mở tự động bằng khí nén: Sử dụng bộ truyền động piston, hoạt động nhanh và ổn định, phù hợp với các hệ thống tự động hóa.
Thân van chế tạo từ inox 304 hoặc inox 316: Đảm bảo khả năng chống ăn mòn và đáp ứng tiêu chuẩn vệ sinh vi sinh.
Kết nối clamp thuận tiện: Cho phép tháo lắp nhanh, dễ dàng vệ sinh và bảo trì mà không cần cắt ống.
Đa dạng ứng dụng: Có thể sử dụng cho chất lỏng, khí và hơi tùy cấu hình vật liệu gioăng và thông số kỹ thuật.
Bạn có thể tham khảo thêm nhóm van Y xiên khí nén inox vi sinh để xác định sản phẩm phù hợp với hệ thống.
Chế tạo từ inox 304 hoặc 316, có khả năng chống ăn mòn và chịu được môi trường CIP/SIP.
Thiết kế đường dòng xiên (dạng chữ Y) giúp giảm tổn thất áp suất và đạt lưu lượng cao hơn so với van thẳng .
Bề mặt tiếp xúc lưu chất được xử lý nhẵn (Ra ≤ 0.8 µm), hạn chế bám cặn và đáp ứng tiêu chuẩn vệ sinh.
Hai đầu kết nối clamp theo tiêu chuẩn DIN, SMS hoặc 3A.
Đĩa van: Trực tiếp đóng hoặc mở dòng chảy, thường làm từ inox kết hợp với vật liệu làm kín.
Gioăng làm kín: Tạo độ kín giữa đĩa và thân van. Vật liệu phổ biến là PTFE (Teflon) hoặc EPDM, có khả năng chịu nhiệt và hóa chất . Vật liệu gioăng phải được lựa chọn tương thích với nhiệt độ và môi chất vận hành.
Kết nối đĩa van với piston khí nén, truyền lực đóng mở từ bộ điều khiển xuống đĩa van.
Thiết kế có vòng đệm tự điều chỉnh, giúp duy trì độ kín và kéo dài tuổi thọ .

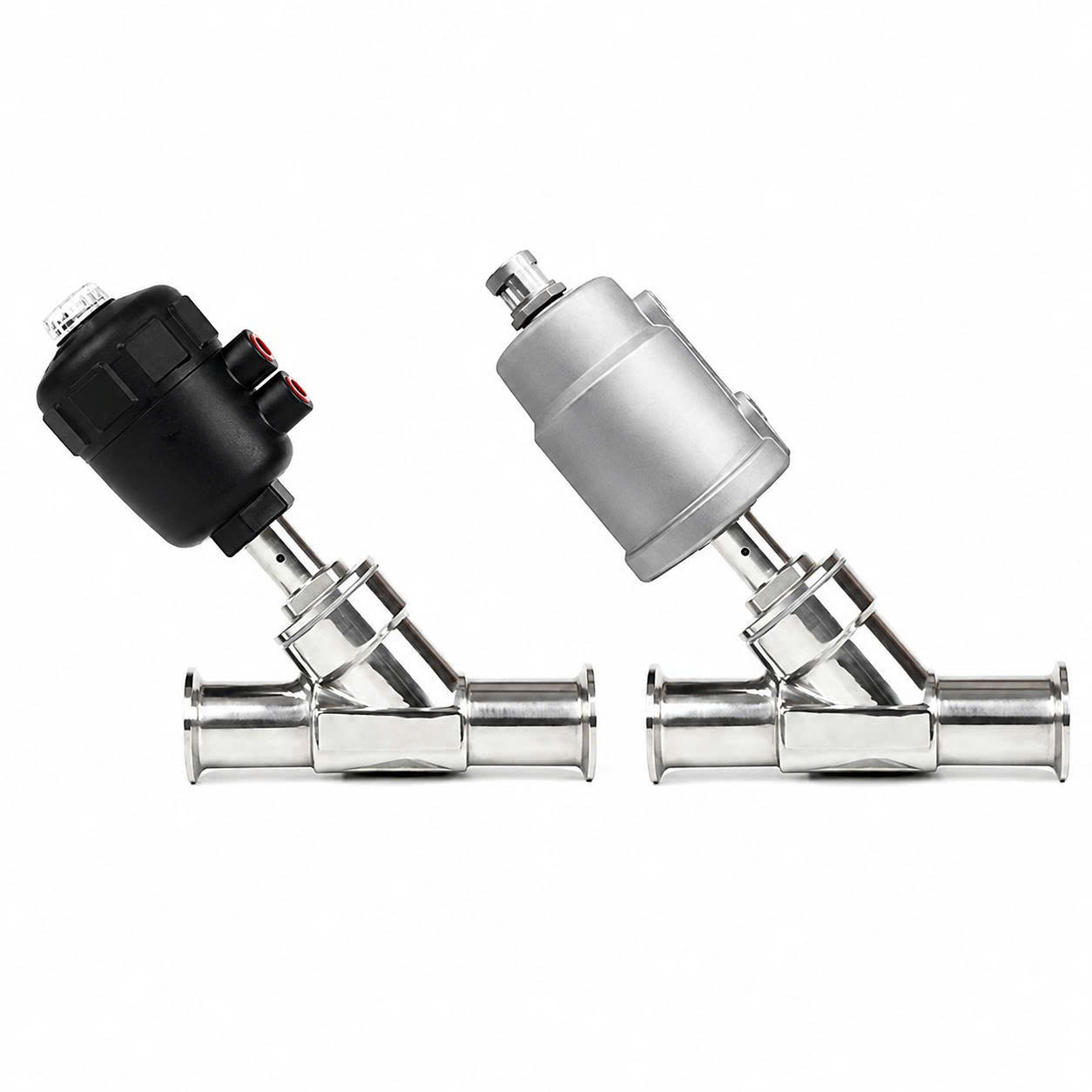

Có phiên bản vỏ inox hoặc vỏ nhựa (engineering plastics) tùy ứng dụng .
Gồm piston, lò xo hồi vị và cổng cấp khí.
Có thể tích hợp van điện từ (để nhận tín hiệu PLC) và cảm biến vị trí (công tắc hành trình) .
Một số model có cửa sổ quan sát hiển thị vị trí đóng/mở .
Dưới đây là các thông số kỹ thuật điển hình cho van Y xiên khí nén inox vi sinh nối clamp. (Lưu ý: Thông số cụ thể cần được kiểm tra theo catalogue của model thực tế).
| Thông số | Chi tiết |
|---|---|
| Vật liệu thân van | Inox 304 hoặc Inox 316 (CF8M) |
| Loại bộ truyền động | Piston khí nén, tác động đơn (có lò xo) hoặc tác động kép |
| Kích thước đầu nối | DN15 – DN80 (tương đương 1/2″ – 3″) |
| Kiểu kết nối | Clamp (kẹp nhanh) |
| Cấp áp suất danh nghĩa | PN16 – PN40 (16 đến 40 bar) |
| Áp suất khí điều khiển | 2 – 10 bar |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy vật liệu gioăng) |
| Vật liệu gioăng | PTFE, EPDM, Viton |
| Môi trường sử dụng | Thực phẩm, đồ uống, dược phẩm, hóa chất sạch, hơi nước |
| Trạng thái | Thường đóng (NC) hoặc thường mở (NO) |
| Xuất xứ sản phẩm | Trung Quốc, EU, Hàn Quốc |
Van Y xiên khí nén hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành chuyển động cơ học .
Van ở trạng thái đóng khi chưa cấp khí (lò xo giữ đĩa van ép xuống seat).
Khí nén tác động lên piston để nâng đĩa van, mở dòng chảy.
Khi mất khí hoặc xả khí, lò xo đưa van trở lại trạng thái đóng.
Van ở trạng thái mở khi chưa cấp khí (lò xo giữ đĩa van nâng lên khỏi seat).
Khí nén làm piston dịch chuyển để đóng van (đẩy đĩa van xuống seat).
Khi mất khí, van trở lại trạng thái mở.
Hướng dòng chảy tối ưu thường là dòng chất đi ngược chiều đóng (closing against flow direction), giúp giảm hiện tượng búa nước (water hammer) và tăng tuổi thọ van .
Cần lắp đặt theo chiều mũi tên chỉ dẫn trên thân van hoặc tuân thủ hướng dẫn của nhà sản xuất.
Bạn có thể tham khảo nguyên lý hoạt động tổng quát của angle seat piston valve trên Wikipedia để hiểu rõ hơn về cơ chế vận hành của dòng van này.
Đóng mở nhanh và tần suất cao: Thời gian đáp ứng nhanh, tuổi thọ cao (lên đến vài triệu chu kỳ), phù hợp với dây chuyền sản xuất liên tục .
Đường dòng xiên: Giảm cản trở dòng chảy, tăng lưu lượng so với van thẳng .
Kết nối clamp: Thuận tiện tháo lắp, vệ sinh và bảo trì .
Chống ăn mòn: Thân inox 304/316L, chịu được môi trường CIP/SIP .
Tích hợp dễ dàng: Kết nối với PLC thông qua van điện từ và cảm biến vị trí .
Đa dạng ứng dụng: Phù hợp với nhiều loại môi chất (lỏng, khí, hơi) tùy vật liệu gioăng.
Cần nguồn khí nén sạch và ổn định.
Gioăng làm kín là bộ phận hao mòn, cần kiểm tra và thay thế định kỳ.
Cần bố trí khoảng trống để bảo trì bộ truyền động.
Không phải mọi model đều có cùng giới hạn nhiệt độ và áp suất.
Khả năng điều tiết lưu lượng phụ thuộc vào cấu hình van và bộ định vị (positioner).
Van Y xiên khí nén inox vi sinh nối clamp được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh và tự động hóa :
Đường cấp nước và khí nén sạch.
Dây chuyền bia, sữa và nước giải khát (mỗi nhà máy bia quy mô trung bình sử dụng 60-150 van Y xiên) .
Hệ thống chế biến thực phẩm.
Thiết bị sản xuất dược phẩm và mỹ phẩm.
Đường cấp hơi, CO₂ hoặc nitơ.
Hệ thống CIP (Cleaning-in-Place) khi gioăng và van đáp ứng điều kiện vận hành.
Dây chuyền hóa chất có mức ăn mòn phù hợp với vật liệu van.
Có thể đối chiếu với các dòng van inox vi sinh khác để lựa chọn đúng cơ chế đóng mở.
Xác định loại lưu chất: Chất lỏng, khí hay hơi? Có ăn mòn không?
Kiểm tra nhiệt độ và áp suất làm việc: Phải nằm trong giới hạn của van.
Chọn inox 304 hoặc inox 316: 316 cho môi trường ăn mòn cao hơn.
Chọn đúng kích thước và tiêu chuẩn clamp: Đo đường kính ống và xác định tiêu chuẩn (DIN, SMS, 3A).
Kiểm tra vật liệu gioăng: PTFE cho hóa chất và nhiệt độ cao, EPDM cho nước và thực phẩm.
Xác định trạng thái: Thường đóng (NC) hay thường mở (NO) tùy yêu cầu an toàn.
Chọn bộ truyền động: Vỏ inox cho môi trường khắc nghiệt, vỏ nhựa cho môi trường thông thường.
Xác định nhu cầu phụ kiện: Van điện từ, công tắc hành trình để tích hợp PLC.
Làm sạch đầu clamp và gioăng trước khi lắp.
Kiểm tra hướng dòng chảy (mũi tên trên thân van) và lắp đúng chiều .
Không để tải trọng đường ống tác động lên thân van, sử dụng kẹp đỡ nếu cần.
Bố trí bộ truyền động tại vị trí thuận tiện bảo trì.
Cấp khí đúng áp suất quy định (thường 2-10 bar).
Chạy thử nhiều chu kỳ và kiểm tra rò rỉ trước khi vận hành chính thức.
Để đảm bảo tính đồng bộ và vệ sinh, sử dụng đường ống, clamp và phụ kiện inox vi sinh cho toàn hệ thống.
Kiểm tra rò rỉ tại gioăng và đầu clamp.
Theo dõi tốc độ đóng mở của van (dấu hiệu piston hoặc gioăng bị mòn).
Kiểm tra piston, lò xo và đường khí nén.
Vệ sinh phần thân tiếp xúc lưu chất theo chu kỳ CIP.
Thay gioăng khi phát hiện chai cứng, biến dạng hoặc đóng không kín.
Kích thước van (DN).
Vật liệu inox 304 hoặc inox 316.
Bộ truyền động vỏ nhựa hoặc vỏ inox.
Vật liệu gioăng (PTFE, EPDM, Viton).
Van điện từ và cảm biến đi kèm.
Số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn và sử dụng van Y xiên khí nén inox vi sinh.
Có. Van Y xiên có thể sử dụng cho hơi nóng khi vật liệu thân van, gioăng làm kín và bộ truyền động phù hợp với nhiệt độ, áp suất vận hành. Cấu hình thân inox 316 và gioăng PTFE có thể phù hợp với nhiều ứng dụng hơi nước; tuy nhiên, mức nhiệt tối đa cần được kiểm tra theo datasheet của từng model thay vì áp dụng chung mức 180°C.
Bộ truyền động inox phù hợp với môi trường khắc nghiệt, có hóa chất, độ ẩm cao hoặc yêu cầu vệ sinh nghiêm ngặt. Bộ truyền động bằng nhựa kỹ thuật phù hợp với môi trường thông thường, có trọng lượng nhẹ và chi phí đầu tư thấp hơn. Cần lựa chọn theo điều kiện lắp đặt và cấp bảo vệ của thiết bị.
Van thường đóng (NC) sẽ đóng khi mất khí nén, phù hợp với hệ thống cần ngăn dòng lưu chất khi xảy ra sự cố. Van thường mở (NO) sẽ mở khi mất khí, phù hợp với đường xả, đường làm mát hoặc đường tuần hoàn cần duy trì dòng chảy. Việc lựa chọn phải dựa trên trạng thái an toàn của hệ thống.
Có thể, nếu van được trang bị bộ truyền động phù hợp và bộ định vị tuyến tính để kiểm soát độ mở. Tuy nhiên, nhiều model van Y xiên khí nén tiêu chuẩn được tối ưu cho chức năng đóng hoặc mở hoàn toàn. Nếu cần điều tiết chính xác, phải chọn đúng phiên bản điều khiển tuyến tính.
Kết nối clamp phù hợp với nhiều hệ thống vi sinh có áp suất trung bình, đồng thời thuận tiện cho việc tháo lắp và vệ sinh. Khả năng chịu áp phụ thuộc vào tiêu chuẩn clamp, kích thước ferrule, loại đai kẹp, vật liệu gioăng và nhiệt độ vận hành. Không nên mặc định kết nối clamp đều đạt PN16–PN40 nếu chưa có xác nhận kỹ thuật từ nhà sản xuất.
Có. PLC gửi tín hiệu điện đến van điện từ để điều khiển khí nén cấp hoặc xả khỏi bộ truyền động. Công tắc hành trình hoặc cảm biến vị trí có thể được lắp thêm để phản hồi trạng thái đóng, mở của van về PLC.
Cần cung cấp kích thước van, tiêu chuẩn và kích thước đầu clamp, loại lưu chất, nhiệt độ, áp suất làm việc, hướng dòng chảy, trạng thái an toàn NC hoặc NO, vật liệu thân và gioăng, áp suất khí điều khiển, điện áp van điện từ cùng các phụ kiện cần lắp kèm.
