Màng van là bộ phận không thể thiếu trong van màng inox vi sinh, đóng vai trò quyết định khả năng đóng mở, làm kín và chất lượng vận hành của toàn bộ van.

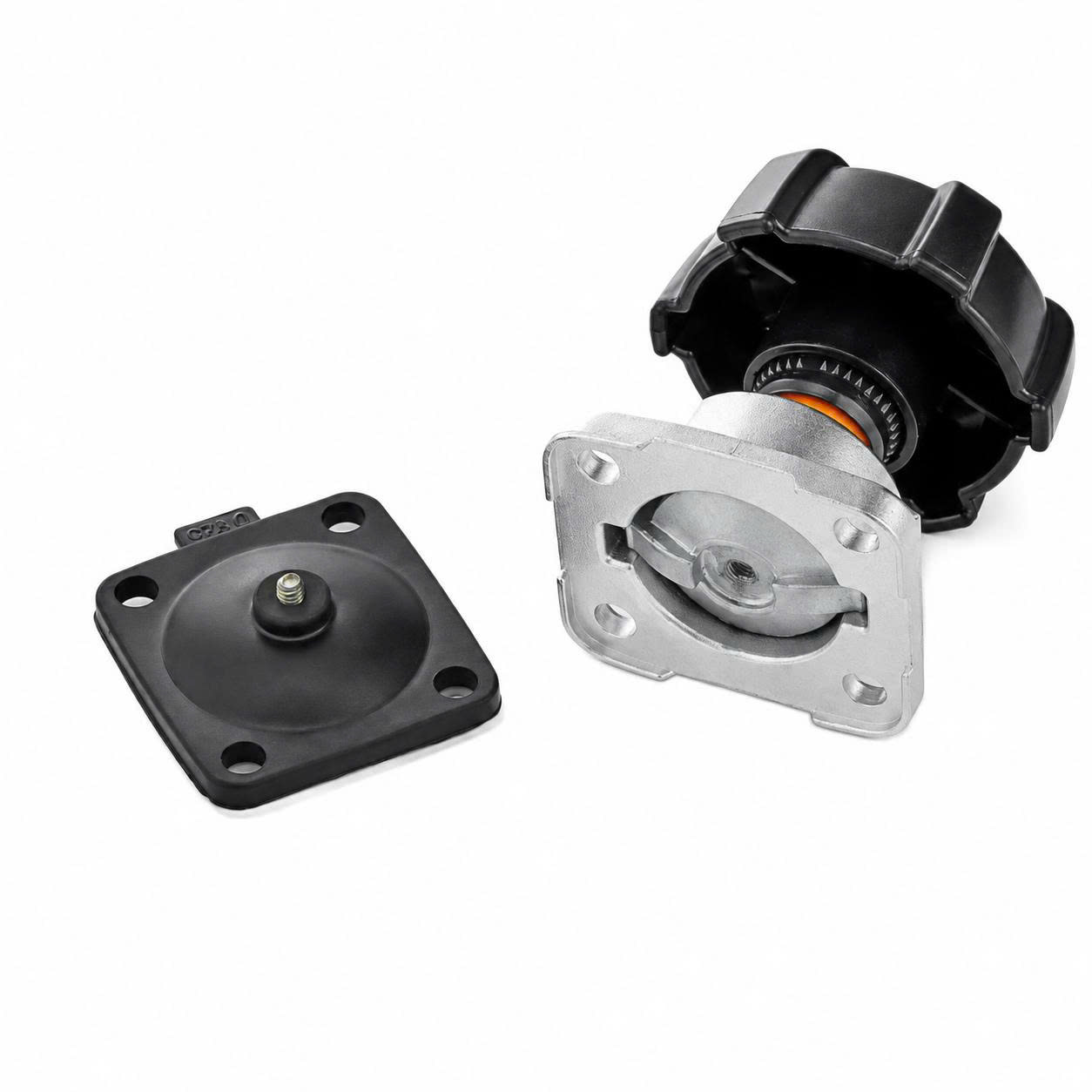

Tại Cơ Khí An Thịnh Tân , màng van – phụ kiện thay thế cho van màng inox được cung cấp với nhiều kích thước và vật liệu khác nhau. Đây là bộ phận trực tiếp đóng mở dòng chảy, tạo độ kín và cách ly lưu chất với trục van, vì vậy cần lựa chọn đúng kích thước, cấu tạo và khả năng tương thích hóa học.
Màng van (diaphragm) là bộ phận quan trọng nhất trong van màng, đóng vai trò then chốt trong việc kiểm soát dòng chảy và đảm bảo vệ sinh hệ thống. Cụ thể, màng van đảm nhận các chức năng sau:
Trực tiếp tiếp xúc và kiểm soát dòng lưu chất: Màng van là bộ phận duy nhất tiếp xúc trực tiếp với lưu chất trong quá trình đóng mở, thay vì sử dụng bi hoặc đĩa như các loại van khác .
Tạo trạng thái đóng kín: Màng van được ép xuống bề mặt thân van (seat) để tạo thành một lớp đệm kín, ngăn chặn hoàn toàn dòng chảy khi van ở trạng thái đóng .
Cách ly lưu chất với cơ cấu vận hành: Màng ngăn không cho lưu chất tiếp xúc với trục van và các bộ phận bên trên (tay quay hoặc actuator), giúp bảo vệ cơ cấu vận hành và duy trì vệ sinh tuyệt đối .
Hạn chế nguy cơ nhiễm bẩn: Chính nhờ chức năng cách ly, màng van giúp hạn chế tối đa nguy cơ nhiễm bẩn từ cơ cấu truyền động vào dòng lưu chất .
Tình trạng và chất lượng của màng van ảnh hưởng trực tiếp đến độ kín, độ an toàn và tuổi thọ của toàn bộ van. Màng bị lão hóa, rách hoặc chai cứng có thể gây rò rỉ, nhiễm chéo sản phẩm và thất thoát nguyên liệu .
Bạn có thể tham khảo cấu tạo và nguyên lý của diaphragm valve trên Wikipedia để hiểu rõ hơn về vai trò của màng trong cấu trúc van màng.
Bề mặt màng tiếp xúc với lưu chất: Lớp bề mặt trực tiếp làm kín với seat của thân van.
Lớp đàn hồi hoặc lớp đệm hỗ trợ: Có thể có hoặc không tùy loại màng (EPDM đơn, PTFE/EPDM kép), hỗ trợ độ đàn hồi và phân phối lực .
Vị trí liên kết màng với trục van: Điểm kết nối giữa màng và trục van để truyền lực đóng/mở.
Vùng mép màng: Phần rìa của màng được kẹp chặt giữa thân và nắp van, tạo độ kín với môi trường bên ngoài.
Kích thước danh nghĩa (DN): Xác định kích thước cơ bản của màng.
Đường kính và hình dạng màng: Phải khớp chính xác với thiết kế của thân van.
Vật liệu chế tạo: Xác định khả năng chịu hóa chất, nhiệt độ và áp suất.
Cấu tạo: Màng đơn (EPDM, Silicone) hoặc màng kép (PTFE/EPDM).
Kiểu liên kết với trục: Có nhiều kiểu khác nhau tùy nhà sản xuất.
Áp suất và nhiệt độ vận hành: Phải đáp ứng được điều kiện làm việc của hệ thống.
Khả năng chịu hóa chất: Xác định tính tương thích với các loại lưu chất và dung dịch CIP/SIP.
Model van tương thích: Thông tin quan trọng nhất để chọn đúng màng thay thế.
| Loại màng | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|
| Màng đơn Silicone hoặc Elastomer | Cấu tạo một lớp, độ đàn hồi tốt, giá thành thường thấp hơn màng kép. | Một số ứng dụng thực phẩm và lưu chất thông thường. |
| Màng EPDM | Phù hợp với nhiều ứng dụng nước, thực phẩm và vệ sinh bằng hơi. Cần kiểm tra tương thích với dầu, dung môi và hóa chất. | Ứng dụng đa năng, đặc biệt với nước, hơi nước, CIP nhiệt độ trung bình . |
| Màng PTFE | Khả năng kháng nhiều loại hóa chất vượt trội, bề mặt ít bám dính. Độ đàn hồi thấp hơn, cần đúng kết cấu van. | Môi trường hóa chất mạnh, cần bề mặt trơ. |
| Màng kép (PTFE kết hợp EPDM) | Lớp PTFE tiếp xúc với lưu chất (kháng hóa chất), lớp EPDM hỗ trợ độ đàn hồi và phân bố lực. | Yêu cầu vệ sinh cao, cần khả năng kháng hóa chất và độ đàn hồi tốt. |
Màng van thay thế được sử dụng cho tất cả các loại van màng inox vi sinh trong các ngành công nghiệp khác nhau:
Van màng trên dây chuyền thực phẩm và đồ uống .
Thiết bị sản xuất dược phẩm, mỹ phẩm .
Hệ thống nước tinh khiết và hóa chất sạch.
Van vận hành thủ công hoặc điều khiển khí nén.
Van màng nối clamp, nối hàn và loại chuyên dụng.
Màng thay thế cho van màng xả đáy bồn tank inox vi sinh phải đúng hình dạng, kích thước và cơ cấu liên kết của van.
Việc lựa chọn đúng màng thay thế là yếu tố quyết định để đảm bảo van hoạt động an toàn, hiệu quả và bền bỉ .
Thương hiệu và model van: Ví dụ: Saunders, Gemu, ITT Pure-Flo, hoặc các thương hiệu khác .
Kích thước danh nghĩa (DN).
Hình dạng bề mặt làm kín (seat).
Kiểu bulông hoặc chốt liên kết với trục: Đây là điểm khác biệt quan trọng giữa các dòng van, cần xác định đúng để màng lắp vừa.
Màng đơn hay màng kép nguyên bản.
Thành phần và nồng độ lưu chất: Quyết định vật liệu màng phù hợp.
Nhiệt độ và áp suất làm việc: Phải nằm trong giới hạn cho phép của màng.
Hóa chất CIP và nhiệt độ SIP: Màng phải chịu được các chu trình vệ sinh và tiệt trùng .
Tần suất và số chu kỳ đóng mở. .
Yêu cầu chứng nhận: Ví dụ: FDA, USP Class VI cho dược phẩm .
Bạn có thể đối chiếu với danh mục van màng inox vi sinh để xác định đúng cấu hình.
Van đóng không kín hoặc rò rỉ ra bên ngoài.
Bề mặt màng xuất hiện vết nứt, phồng, rách hoặc biến dạng bất thường.
Màng bị chai cứng, mất đàn hồi.
Lưu lượng hoặc hành trình van trở nên bất thường.
Màng đã đạt chu kỳ bảo trì theo khuyến cáo (thường 6 tháng đến 1 năm tùy tần suất).
Cô lập đường ống và xả hết áp suất: Đảm bảo an toàn trong quá trình bảo trì.
Làm sạch lưu chất còn lại trong van.
Tháo bộ truyền động hoặc nắp van (tùy loại).
Đưa trục về vị trí phù hợp trước khi tháo màng để không làm hỏng các chi tiết khác.
Lắp màng mới đúng tâm, đúng chiều và đúng vị trí theo hướng dẫn nhà sản xuất. Lắp đặt không đúng cách có thể làm giảm tuổi thọ và gây rò rỉ .
Siết bulông chéo, đồng đều theo đúng mô-men lực khuyến nghị. Siết không đều hoặc sai lực là nguyên nhân phổ biến gây hỏng màng và rò rỉ .
Chạy thử, kiểm tra hành trình và độ kín sau khi thay màng.
Giữ sản phẩm trong bao bì sạch, tránh ánh nắng, nhiệt độ cao và nguồn ozone.
Không gập, đè nặng hoặc làm biến dạng màng.
Không để chung với dầu mỡ hoặc hóa chất không tương thích.
Kiểm tra tình trạng màng trước khi lắp.
Kích thước màng.
Màng đơn hoặc màng kép.
Vật liệu: Silicone, EPDM, PTFE.
Thương hiệu và model van (màng cho các hãng như Saunders, Gemu...).
Yêu cầu chứng nhận vật liệu.
Số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn và thay thế màng cho van màng inox.
Không. Mặc dù có cùng kích thước DN, màng van vẫn có thể khác nhau về hình dạng, độ dày, kích thước thực tế và kiểu liên kết với trục van. Sự khác biệt này thường xuất hiện giữa các model hoặc nhà sản xuất, vì vậy cần đối chiếu đầy đủ thông số trước khi lựa chọn.
Nên cân nhắc sử dụng khi cần bề mặt PTFE tiếp xúc với lưu chất để tăng khả năng kháng hóa chất, đồng thời cần lớp EPDM đàn hồi phía sau để hỗ trợ phân bố lực và làm kín. Loại màng này phù hợp với nhiều môi trường hóa chất nhưng vẫn phải kiểm tra khả năng tương thích với điều kiện vận hành thực tế.
Có thể, nhưng chỉ nên thay sau khi kiểm tra khả năng tương thích với lưu chất, nhiệt độ, áp suất, hóa chất vệ sinh và kết cấu của van. Vật liệu khác có thể làm thay đổi độ đàn hồi, lực đóng, khả năng làm kín và tuổi thọ của màng.
Cần cung cấp ảnh màng cũ ở cả hai mặt, kích thước chi tiết, kích thước DN, thương hiệu và model van, kiểu liên kết với trục, loại lưu chất, nhiệt độ, áp suất và điều kiện vệ sinh. Nếu có, nên gửi thêm bản vẽ hoặc mã phụ tùng của màng cũ để đối chiếu chính xác.
