Trong dây chuyền thực phẩm, dược phẩm và công nghệ sinh học, khu vực xả đáy bồn cần được thiết kế để tháo liệu thuận tiện, dễ vệ sinh và hạn chế lưu chất tồn đọng. Van màng xả đáy bồn tank inox vi sinh do Cơ Khí An Thịnh Tân cung cấp sử dụng màng đàn hồi để đóng kín dòng chảy, đồng thời cách ly lưu chất khỏi cơ cấu truyền động.

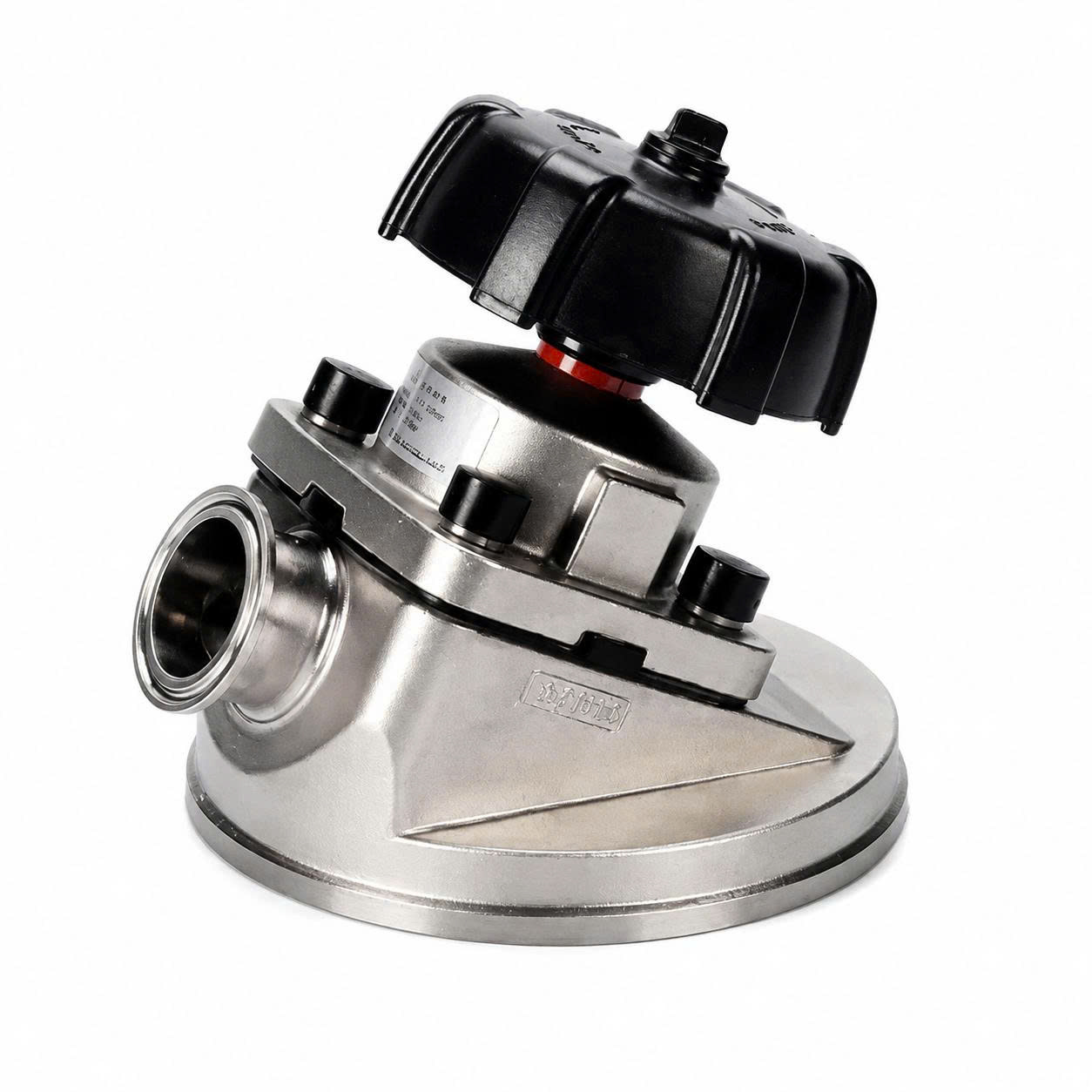

Van màng xả đáy bồn tank inox vi sinh (Tank Bottom Diaphragm Valve) là thiết bị chuyên dụng được lắp trực tiếp tại đáy bồn hoặc điểm thấp nhất của thiết bị chứa trong các hệ thống yêu cầu vệ sinh cao. Sản phẩm thực hiện chức năng đóng mở, tháo xả hoặc lấy mẫu lưu chất tại vị trí đáy bồn .
Các tên gọi khác bao gồm: van màng đáy bồn, van xả đáy tank vi sinh, tank bottom diaphragm valve.
Điểm khác biệt cốt lõi so với van màng lắp trên đường ống:
Van màng xả đáy: Có thân van chuyên dụng với cửa vào kết nối trực tiếp với đáy bồn, thiết kế biên dạng phù hợp với bề mặt đáy bồn để tối ưu hóa khả năng xả và vệ sinh.
Van màng đường ống: Lắp giữa hai đoạn ống, có hai đầu kết nối clamp đối xứng.
Người đọc có thể tham khảo tổng quan nhóm van màng inox vi sinh để phân biệt loại lắp đường ống, loại nhiều cửa và loại chuyên dụng cho đáy bồn.
Thân van có kết cấu đặc biệt phù hợp để lắp tại đáy bồn:
Phần thân liên kết với đáy bồn: Được thiết kế để hàn hoặc kẹp clamp trực tiếp với đầu chờ của bồn.
Khoang dẫn lưu chất: Dẫn lưu chất từ bồn đến cửa xả.
Cửa xả: Kết nối với đường ống xả phía sau .
Biên dạng thân: Được thiết kế phù hợp với bề mặt đáy bồn (đáy phẳng, đáy côn hoặc đáy chỏm) để giảm thiểu điểm đọng.
Màng là bộ phận trực tiếp đóng kín dòng chảy và là điểm khác biệt cốt lõi so với van bi:
Ngăn lưu chất tiếp xúc với trục và cơ cấu vận hành, đảm bảo vệ sinh tuyệt đối .
Có thể sử dụng EPDM (tiêu chuẩn), PTFE hoặc vật liệu khác tùy model .
Tuổi thọ phụ thuộc vào nhiệt độ, hóa chất và số chu kỳ vận hành.
Truyền lực từ tay vặn hoặc actuator xuống màng.
Ép màng lên bề mặt làm kín (seat) khi đóng.
Nâng màng để tạo đường thoát lưu chất khi mở.
Tay vặn thủ công: Dùng cho hệ thống nhỏ, ít thao tác .
Bộ truyền động khí nén: Cho đóng mở tự động, tích hợp với PLC .
Bộ chỉ thị vị trí: Cho phép quan sát trạng thái đóng/mở.
Van điện từ và công tắc hành trình: Nếu tự động hóa.
Van màng xả đáy bồn hoạt động dựa trên sự biến dạng đàn hồi của màng van để đóng hoặc mở dòng chảy:
Khi cơ cấu vận hành (tay vặn hoặc actuator khí nén) đi xuống, bộ ép đẩy màng sát bề mặt seat, màng chặn dòng lưu chất tại cửa xả.
Khi trục được nâng lên, màng tách khỏi seat, lưu chất từ đáy bồn đi qua khoang van và thoát ra đường ống .
Lưu chất chỉ tiếp xúc với thân van và một phía của màng, hoàn toàn cách ly với cơ cấu vận hành bên ngoài.
Theo cấu tạo chung của van màng, thiết bị gồm thân van, màng đàn hồi và bề mặt seat; màng biến dạng để đóng hoặc mở đường lưu chất .
Cửa van nằm gần bề mặt trong của đáy bồn: Rút ngắn đoạn cổ xả, hỗ trợ tháo lượng lưu chất còn lại.
Hạn chế hình thành vùng khó vệ sinh: Thiết kế thân van và kết nối với đáy bồn giúp giảm thiểu các điểm chết .
Màng van cách ly cơ cấu truyền động: Không để lưu chất tiếp xúc với trục, tay vặn hoặc actuator, tăng độ an toàn vệ sinh .
Phù hợp với bồn chứa, bồn lên men và thiết bị phản ứng: Đặc biệt hiệu quả với các bồn yêu cầu vô trùng cao .
Phù hợp hệ thống yêu cầu vệ sinh cao: Bề mặt nhẵn, không góc chết, dễ vệ sinh CIP/SIP .
Bộ truyền động không tiếp xúc trực tiếp với lưu chất: Tăng độ an toàn và giảm nguy cơ nhiễm khuẩn .
Hạn chế số lượng khe hở trong đường dòng chảy: Thiết kế liền mạch, ít điểm đọng .
Thuận tiện tháo xả tại điểm thấp của bồn: Rút ngắn cổ xả, xả gần như toàn bộ lưu chất.
Thân inox có khả năng chống ăn mòn: Inox 304 hoặc 316L .
Có thể lựa chọn vận hành tay hoặc khí nén: Linh hoạt theo nhu cầu .
Màng van có thể thay thế khi bị lão hóa: Bảo trì đơn giản, chi phí thấp .
Phù hợp nhiều quy trình CIP/SIP: Nếu cấu hình đáp ứng yêu cầu về nhiệt độ và hóa chất .
Màng là chi tiết hao mòn: Cần kiểm tra và thay thế định kỳ .
Áp suất và nhiệt độ bị giới hạn: Bởi vật liệu màng (thường tối đa 10 bar và 140°C) .
Màng có thể bị biến dạng: Do hóa chất không tương thích.
Lưu chất có hạt sắc nhọn: Có thể làm rách màng.
Kết cấu chuyên dụng: Chi phí cao hơn van đường ống thông thường.
Thay màng đúng kích thước và vật liệu: Sai có thể gây rò rỉ.
Hiệu quả thoát lưu chất phụ thuộc: Vào thiết kế đáy bồn (độ dốc, vị trí lắp).
Van màng xả đáy bồn tank inox vi sinh được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh cao và tự động hóa :
Bồn pha chế dược phẩm: Xả dung dịch thuốc, vaccine.
Bồn lên men và bioreactor: Trong công nghệ sinh học.
Bồn chứa sữa và đồ uống: Xả sữa, bia, nước ép.
Bồn phối trộn thực phẩm: Siro, nước sốt, kem.
Thiết bị sản xuất mỹ phẩm: Kem dưỡng da, sữa rửa mặt.
Bồn chứa nước tinh khiết: Hệ thống RO.
Bồn hóa chất có yêu cầu vệ sinh.
Đường lấy mẫu hoặc xả sản phẩm tại đáy bồn.
Khi thiết kế đồng bộ toàn bộ dây chuyền, có thể tham khảo danh mục inox vi sinh để lựa chọn đường ống, đầu clamp, gioăng và phụ kiện phù hợp.
| Tiêu chí | Van màng xả đáy | Van màng nối clamp |
|---|---|---|
| Vị trí lắp | Trực tiếp tại đáy bồn | Lắp trên đường ống |
| Thân van | Kết cấu chuyên dụng, đầu vào gắn bồn | Hai đầu nối clamp đối xứng |
| Chức năng chính | Tháo xả đáy bồn, giảm đọng sản phẩm | Đóng/mở đường ống |
| Lựa chọn | Theo bản vẽ của bồn | Theo kích thước đường ống |
Đối với các vị trí đóng mở trên đường ống, van màng inox vi sinh nối clamp màng đơn, màng kép là phương án cần được so sánh về cấu tạo và phạm vi sử dụng .
| Tiêu chí | Van màng xả đáy | Van bi xả đáy |
|---|---|---|
| Bộ phận đóng kín | Màng đàn hồi | Bi van xoay 90° |
| Cách ly cơ cấu vận hành | Tuyệt đối, không tiếp xúc lưu chất | Không cách ly (trục tiếp xúc với lưu chất) |
| Lưu chất độ nhớt cao | Phù hợp | Phù hợp nhưng dễ kẹt bi |
| Khả năng vệ sinh | Tốt, ít góc chết | Tốt nhưng có khoang chết giữa bi và seat |
| Giới hạn áp suất/nhiệt độ | Thấp hơn (10 bar, 140°C) | Cao hơn (16 bar, 200°C) |
| Thay thế phụ kiện | Thay màng (rẻ hơn) | Thay seat (đắt hơn) |
| Phù hợp | Hệ thống yêu cầu vô trùng cao, lưu chất nhạy cảm | Hệ thống chịu áp suất cao, nhiệt độ cao |
| Tiêu chí | Vận hành tay | Điều khiển khí nén |
|---|---|---|
| Nguồn năng lượng | Không | Cần khí nén |
| Kết cấu | Đơn giản | Phức tạp hơn (van điện từ, limit switch) |
| Phù hợp | Tần suất đóng mở thấp | Chu kỳ vận hành thường xuyên |
| Tự động hóa | Không | Có, kết nối PLC |
Nếu dây chuyền cần tự động hóa, có thể tham khảo van màng inox vi sinh điều khiển khí nén để lựa chọn actuator và phụ kiện điều khiển phù hợp .
Đáy phẳng, đáy côn hoặc đáy chỏm.
Vị trí điểm thấp nhất và độ dốc của bồn.
Kích thước đầu chờ (đường kính, loại kết nối).
Hướng cửa xả và không gian lắp bộ truyền động.
Inox 304: Phù hợp môi trường ít ăn mòn .
Inox 316L: Phù hợp môi trường ăn mòn hoặc yêu cầu vệ sinh cao hơn .
Kiểm tra chứng nhận vật liệu (CO/CQ).
Đánh giá yêu cầu đánh bóng cơ học hoặc điện hóa (Ra ≤ 0.8 µm) .
EPDM: Mềm dẻo, phù hợp nước, hơi, thực phẩm (đến 140°C) .
PTFE: Chịu hóa chất, nhiệt độ cao (lên đến 250°C) nhưng cứng hơn .
PTFE có lớp đệm đàn hồi: Kết hợp ưu điểm của PTFE và EPDM.
Silicone: Chịu nhiệt tốt (đến 200°C), phù hợp thực phẩm, dược phẩm.
Đánh giá nhiệt độ, hóa chất, áp suất và số chu kỳ vận hành .
Liên kết hàn với đáy bồn: Tạo kết nối cố định, hạn chế rò rỉ.
Mặt bích chuyên dụng: Kết nối chắc chắn.
Đầu ra nối clamp: Cho phép tháo lắp nhanh với đường ống xả .
Đối chiếu bản vẽ kích thước trước khi đặt hàng.
Tay vặn: Thủ công, đơn giản .
Actuator khí nén: Tự động, tích hợp PLC .
Trạng thái thường đóng hoặc thường mở (tác động đơn).
Tín hiệu báo vị trí (công tắc hành trình).
Điện áp van điện từ.
Đối chiếu bản vẽ van với bản vẽ đáy bồn.
Bố trí van tại điểm tháo liệu phù hợp (điểm thấp nhất).
Căn chỉnh thân van trước khi hàn.
Kiểm soát biến dạng nhiệt trong quá trình hàn.
Hoàn thiện và xử lý bề mặt mối hàn (đánh bóng).
Bố trí cửa xả theo hướng thuận tiện thoát lưu chất.
Không để tải trọng đường ống tác động lên van.
Kiểm tra độ kín trước khi sử dụng.
Khi hoàn thiện hệ thống bồn và đường ống, nhóm van inox vi sinh có thể được tham khảo để lựa chọn thêm van một chiều, van bướm, van bi và van lấy mẫu.
Xả hết lưu chất và giải phóng áp suất.
Cô lập nguồn cấp vào bồn và ngắt nguồn khí (nếu dùng actuator).
Tháo bộ vận hành theo đúng trình tự.
Kiểm tra bề mặt và độ đàn hồi của màng. Thay thế nếu có dấu hiệu chai cứng, nứt hoặc biến dạng .
Làm sạch khoang thân và cửa xả.
Thay màng đúng vật liệu, kích thước (tham khảo thông số nhà sản xuất).
Lắp lại với lực siết phân bố đều.
Thử kín và thử hành trình trước khi vận hành.
Nguyên nhân: Màng bị mòn, rách hoặc biến dạng; cặn bám tại bề mặt seat; trục chưa đi hết hành trình; lực đóng chưa phù hợp.
Khắc phục: Thay màng mới; vệ sinh seat; kiểm tra và điều chỉnh hành trình; tăng lực đóng.
Nguyên nhân: Màng lắp lệch; bulông siết không đều; bề mặt tiếp xúc bị xước; màng không đúng kích thước.
Khắc phục: Lắp lại màng đúng tâm; siết bulông đều; làm phẳng bề mặt; thay màng đúng size.
Nguyên nhân: Trục hoặc bộ ép màng bị kẹt; màng bị chai cứng; cơ cấu vận hành thiếu bảo dưỡng; áp suất lưu chất vượt giới hạn.
Khắc phục: Vệ sinh và tra dầu bôi trơn; thay màng; bảo dưỡng cơ cấu; giảm áp suất hoặc chọn van chịu áp cao hơn.
Nguyên nhân: Van chưa nằm tại điểm thấp nhất; độ dốc đáy bồn chưa phù hợp; cửa xả quá nhỏ; lưu chất có độ nhớt cao; hình học thân van tạo vùng giữ lưu chất.
Khắc phục: Điều chỉnh vị trí lắp; thiết kế lại đáy bồn; tăng kích thước cửa xả; sử dụng van có thiết kế dòng chảy tối ưu hơn.
Giá sản phẩm phụ thuộc vào:
Kích thước van.
Vật liệu thân van (inox 304 hoặc 316L).
Vật liệu màng (EPDM, PTFE, Silicone).
Kiểu liên kết với bồn (hàn, clamp).
Kiểu đầu ra (clamp, hàn).
Phương thức vận hành (tay vặn, khí nén).
Bộ phụ kiện khí nén (van điện từ, limit switch, bộ lọc điều áp).
Độ nhám bề mặt.
Chứng từ và xuất xứ.
Số lượng đặt hàng.
Khách hàng nên cung cấp bản vẽ đáy bồn, kích thước đầu chờ, loại lưu chất, nhiệt độ, áp suất, hóa chất vệ sinh và phương thức vận hành để được lựa chọn đúng cấu hình và báo giá chính xác.
Van màng xả đáy có thân van và cửa vào chuyên dụng để lắp trực tiếp tại đáy bồn, giúp hạn chế khoảng chết và giảm lượng lưu chất tồn đọng.
Van màng đường ống thường có hai đầu kết nối bố trí đối xứng để lắp giữa hai đoạn ống trong hệ thống.
Van giúp xả tối đa lượng lưu chất tại đáy bồn và hạn chế điểm đọng tại vị trí cửa xả.
Hiệu quả xả hoàn toàn còn phụ thuộc vào độ dốc, hình học đáy bồn, vị trí lắp van, cấu tạo đầu nối và độ nhớt của lưu chất.
EPDM có tính đàn hồi tốt, phù hợp với nước, nước nóng, hơi nước và nhiều ứng dụng thực phẩm. EPDM không phù hợp với dầu khoáng và một số hydrocarbon.
PTFE có khả năng chịu nhiều loại hóa chất và dải nhiệt độ rộng hơn, nhưng cứng và kém đàn hồi hơn EPDM.
Giới hạn nhiệt độ thực tế phụ thuộc vào cấu tạo màng, áp suất, thời gian tiếp xúc và thông số của nhà sản xuất; không nên áp dụng một mức nhiệt cố định cho mọi model.
Có. Màng van trực tiếp tiếp xúc với lưu chất và thực hiện chức năng đóng kín dòng chảy.
Vật liệu màng phải tương thích với lưu chất, nhiệt độ, hóa chất vệ sinh và yêu cầu an toàn của ứng dụng. Với ngành thực phẩm hoặc dược phẩm, cần lựa chọn màng có chứng nhận phù hợp như FDA hoặc tiêu chuẩn tương đương.
Có, nếu thiết kế van và vật liệu thân, màng đáp ứng được nhiệt độ, áp suất và hóa chất của quy trình CIP/SIP.
Thân van inox 316L kết hợp với màng EPDM, PTFE hoặc silicone thường được sử dụng. Cần kiểm tra khả năng tự thoát lưu chất và giới hạn kỹ thuật của từng vật liệu trước khi lựa chọn.
Có thể, nếu thân van, bonnet, trục và cơ cấu kết nối được thiết kế tương thích với actuator khí nén.
Không nên chỉ dựa vào kích thước bệ gá. Cần xác nhận hành trình, lực đóng, kích thước màng và cấu hình actuator với nhà sản xuất trước khi chuyển đổi.
Với actuator tác động đơn có lò xo hồi vị, van sẽ trở về trạng thái an toàn đã thiết kế, thường là Fail Close hoặc Fail Open.
Với actuator tác động kép, van không có lò xo tự đưa về trạng thái an toàn. Khi mất khí, van thường dừng tại vị trí hiện thời, nhưng khả năng giữ vị trí còn phụ thuộc độ kín và tải của hệ thống.
Có. PLC gửi tín hiệu điện đến van điện từ để điều khiển việc cấp hoặc xả khí cho actuator.
Có thể lắp thêm công tắc hành trình, cảm biến vị trí hoặc hộp báo vị trí để gửi tín hiệu phản hồi trạng thái van về PLC.
Chu kỳ kiểm tra phụ thuộc vào số lần đóng mở, áp suất, nhiệt độ, lưu chất và quy trình CIP/SIP. Có thể bắt đầu kiểm tra định kỳ khoảng 3–6 tháng, sau đó điều chỉnh theo tình trạng thực tế.
Cần thay màng khi xuất hiện dấu hiệu rò rỉ, chai cứng, nứt, phồng, biến dạng, giảm đàn hồi hoặc van không còn đóng kín.
