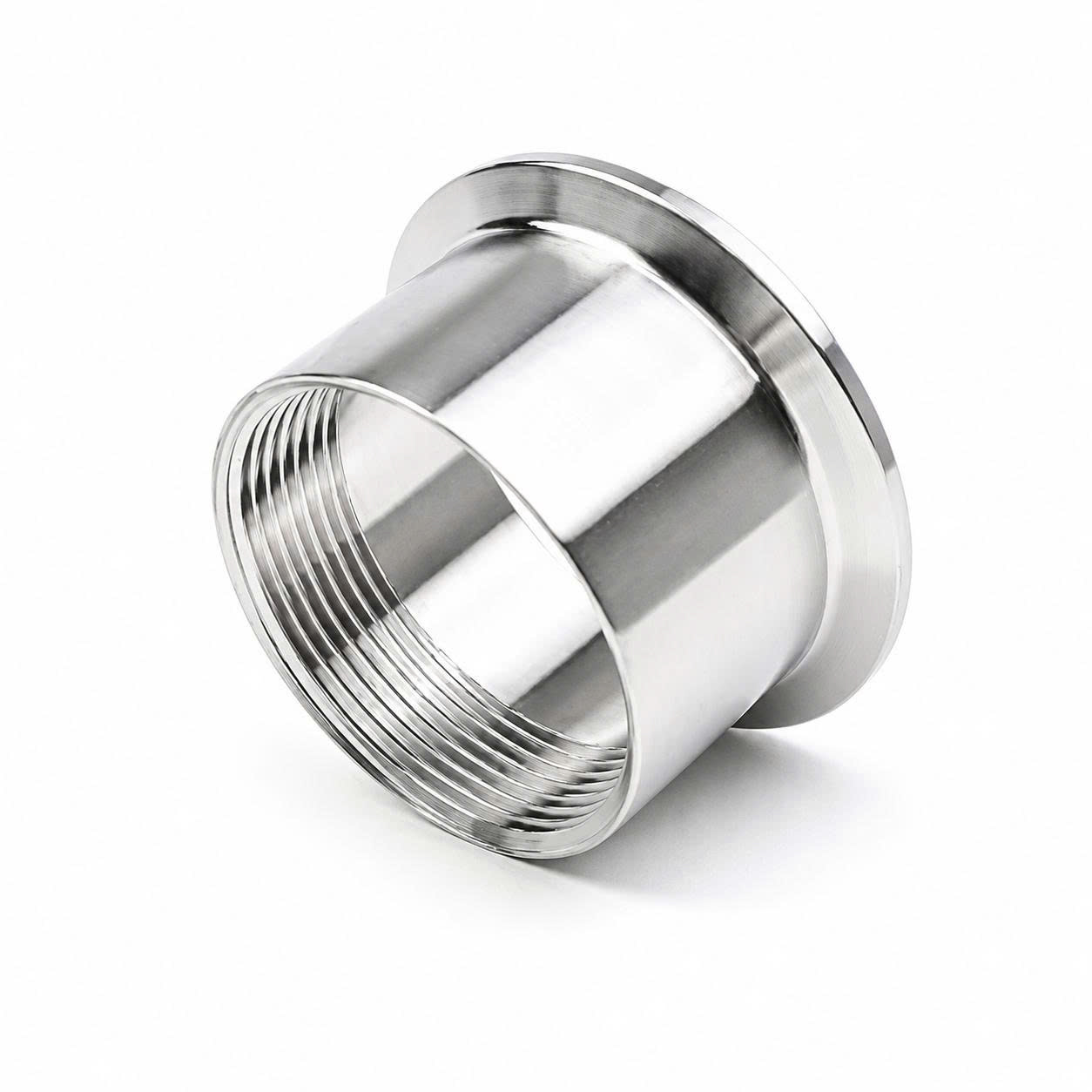

Trong các hệ thống đường ống vi sinh thuộc ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm, việc kết nối nhanh, tháo lắp dễ dàng và đảm bảo vệ sinh là yêu cầu hàng đầu. Mặt clamp ren trong inox vi sinh là phụ kiện chuyển tiếp giữa đường ống sử dụng kết nối clamp và thiết bị có đầu ren ngoài, mang đến giải pháp tối ưu cho các hệ thống cần sự linh hoạt trong lắp đặt và bảo trì.
Sản phẩm được thiết kế với một phía là mặt ferrule để lắp gioăng và cùm clamp, phía còn lại có ren trong theo tiêu chuẩn BSP hoặc NPT, thuận tiện kết nối với van, đồng hồ, cảm biến và các phụ kiện công nghiệp khác. Để tìm hiểu thêm về các sản phẩm phụ kiện inox vi sinh, quý khách có thể tham khảo tại Cơ khí An Thịnh Tân hoặc xem chi tiết bài viết về mặt clamp ren trong inox vi sinh.
Mặt clamp ren trong inox vi sinh sở hữu những đặc điểm nổi bật sau:
Kết hợp đầu clamp và đầu ren trong trên cùng một phụ kiện, tạo sự thuận tiện trong chuyển đổi kết nối.
Dùng kết nối với thiết bị có đầu ren ngoài tương thích, mở rộng khả năng tích hợp hệ thống.
Đầu clamp hỗ trợ tháo lắp nhanh khi vệ sinh và bảo trì, giúp tiết kiệm thời gian và công sức.
Thường được chế tạo từ inox 304 hoặc inox 316L, đảm bảo độ bền cao và khả năng chống ăn mòn tốt.
Có nhiều tổ hợp giữa kích thước mặt clamp và kích thước ren, đáp ứng đa dạng nhu cầu sử dụng.
Thích hợp lắp van, cảm biến, đồng hồ đo và đầu phun trong các hệ thống vệ sinh.
Phân biệt với mặt clamp ren ngoài, mặt clamp hàn và clamp đuôi chuột.
Lưu ý quan trọng: Sản phẩm đơn không bao gồm gioăng, cùm kẹp hoặc đầu ren đối diện. Quý khách cần chuẩn bị riêng các phụ kiện này để hoàn thiện kết nối.
Mặt ferrule clamp có các đặc điểm cấu tạo sau:
Bề mặt phẳng tiếp xúc với gioăng, tạo bề mặt làm kín.
Mép ngoài được tạo hình để cùm clamp ôm giữ chặt.
Phải tương thích với kích thước ferrule đối diện để đảm bảo độ kín.
Bề mặt cần phẳng, sạch và không có vết xước sâu, bởi bất kỳ khuyết tật nào cũng có thể gây rò rỉ hoặc nhiễm khuẩn.
Thân chuyển tiếp có chức năng liên kết phần ferrule với đầu ren trong. Nó có thể được thiết kế đồng cỡ hoặc dạng thu, tùy theo yêu cầu kỹ thuật. Đường dòng bên trong cần chuyển tiếp tương đối đều để tránh cản trở dòng chảy và hạn chế đọng cặn. Thành phụ kiện phải đủ chiều dày tại vùng tiện ren để đảm bảo độ bền khi siết.
Đầu ren trong được gia công phía trong thân phụ kiện, có thể sử dụng các chuẩn ren sau:
BSPP (ren song song, ký hiệu G)
BSPT (ren côn, ký hiệu Rc)
NPT (ren côn theo tiêu chuẩn Hoa Kỳ)
Kích thước ren không bắt buộc bằng kích thước đầu clamp, tạo sự linh hoạt trong kết nối. Quan trọng nhất là ren chỉ kết nối với ren ngoài cùng kích thước và tiêu chuẩn. Phần miệng ren cần nguyên vẹn, không nứt hoặc biến dạng để đảm bảo kết nối an toàn.
Khi lựa chọn mặt clamp ren trong inox vi sinh, quý khách cần xác định rõ các thông số sau:
Vật liệu: Inox 304 hoặc inox 316L.
Kiểu kết nối: Clamp x ren trong.
Kích thước danh nghĩa đầu clamp.
Đường kính ngoài mặt ferrule.
Kích thước đầu ren trong.
Tiêu chuẩn ren: BSPP, BSPT hoặc NPT.
Tiêu chuẩn clamp: DIN, SMS, ISO hoặc 3-A.
Đường kính trong của đường dòng.
Chiều dài tổng thể.
Chiều dày vùng tiện ren.
Độ hoàn thiện bề mặt.
Áp suất và nhiệt độ làm việc.
Môi trường sử dụng.
Xuất xứ sản phẩm.
Nguồn từ ngành cho thấy các cỡ DN8–DN65 với mặt clamp từ Ø50,5 đến Ø91 mm. Đây chỉ là dữ liệu tham khảo; khi lựa chọn sản phẩm, quý khách cần đối chiếu catalogue và kích thước thực tế của sản phẩm.
Quý khách có thể tham khảo thêm các sản phẩm cùng loại như bộ clamp ren trong inox vi sinh inox 304 hoặc cùm clamp chịu áp lực cao để có thêm lựa chọn phù hợp.
Ren trong BSPP (British Standard Pipe Parallel) là ren song song, thường ký hiệu G. Đặc điểm của loại ren này là không tạo độ kín bằng độ côn của ren mà thường cần gioăng, vòng đệm hoặc O-ring tại mặt tựa. Băng PTFE không thay thế được gioăng mặt nếu thiết kế yêu cầu.
Ren trong BSPT (British Standard Pipe Taper) là ren côn thuộc hệ BSP, thường mang ký hiệu Rc. Loại ren này sử dụng biên dạng ren 55° theo hệ Whitworth và thường làm kín bằng độ côn kết hợp với chất làm kín ren.
Ren trong NPT (National Pipe Taper) là ren côn theo tiêu chuẩn Hoa Kỳ, sử dụng biên dạng ren 60°. Loại ren này kết nối với đầu ren ngoài NPT cùng kích thước và thường cần băng PTFE hoặc chất làm kín tương thích.
Việc lắp lẫn các tiêu chuẩn ren khác nhau tiềm ẩn nhiều rủi ro:
NPT và BSPT có thể ăn vài vòng nhưng không đạt tiếp xúc đúng, dẫn đến kết nối không kín.
Lắp sai tiêu chuẩn có thể làm xước hoặc phá hỏng ren trong.
Gây ứng suất tập trung và nguy cơ nứt thân phụ kiện.
Rò rỉ khi có áp suất, rung động hoặc thay đổi nhiệt độ.
Không cố siết BSP vào NPT để tạo kín bằng lực siết, vì điều này có thể gây hỏng hóc nghiêm trọng.
Để chọn đúng kích thước mặt clamp, quý khách cần:
Đo đường kính ngoài của mặt ferrule.
Kiểm tra đường kính trong của đường dòng.
Xác định tiêu chuẩn clamp đang sử dụng (DIN, SMS, ISO, 3-A).
Chọn đúng kích thước gioăng và cùm kẹp.
Không lựa chọn chỉ theo DN hoặc số inch, vì các tiêu chuẩn khác nhau có thể có kích thước thực tế khác nhau.
Để kết nối đúng, quý khách cần:
Đo đường kính danh nghĩa của đầu ren ngoài.
Kiểm tra bước ren bằng dưỡng đo.
Xác định ren song song hay ren côn.
Tìm ký hiệu G, R hoặc NPT trên thiết bị.
Kiểm tra chiều dài ăn khớp cho phép.
Không dựa hoàn toàn vào đường kính đo bằng thước cặp, vì có thể nhầm lẫn giữa các tiêu chuẩn.
Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của sản phẩm:
Inox 304 phù hợp với nhiều hệ thống nước sạch và thực phẩm thông thường.
Inox 316L phù hợp hơn với môi trường có chloride hoặc môi trường ăn mòn cao hơn.
Nên đồng bộ vật liệu với đường ống và thiết bị để tránh hiện tượng ăn mòn điện hóa.
Kiểm tra chứng nhận vật liệu khi dùng trong ngành dược phẩm.
Đánh giá nguy cơ kẹt ren khi hai chi tiết đều bằng inox và sử dụng ren côn.
Phía clamp được làm kín bằng gioăng đặt giữa hai mặt ferrule. Yêu cầu hai mặt nối phải đồng trục và song song để đảm bảo lực nén phân bố đều. Cùm clamp tạo lực nén lên gioăng, nhưng cần lưu ý:
Siết quá mức có thể làm gioăng lồi vào lòng ống, gây cản trở dòng chảy và tiềm ẩn nguy cơ nhiễm khuẩn.
Lắp lệch hoặc siết thiếu lực có thể gây rò rỉ.
Phía ren trong được làm kín tùy theo tiêu chuẩn ren:
NPT và BSPT thường sử dụng chất làm kín trên ren ngoài.
BSPP thường cần gioăng hoặc vòng đệm tại mặt tựa.
Không để băng PTFE hoặc keo thừa lọt vào đường dòng.
Chất làm kín phải tương thích với lưu chất và nhiệt độ.
Tuân thủ mô-men siết của nhà sản xuất.
Tránh siết quá mạnh vì ren côn có thể tạo lực nở lên đầu ren trong, gây nứt.
Mặc dù mặt clamp ren trong mang lại sự tiện lợi, nhưng cần lưu ý các giới hạn về vệ sinh:
Ren trong tạo khe xoắn có khả năng lưu giữ lưu chất và vi khuẩn.
Vùng đáy ren khó kiểm tra và vệ sinh hơn kết nối clamp truyền thống.
Không nên bố trí ren hở trong vùng sản phẩm vô trùng.
Cần đánh giá khả năng CIP/SIP của toàn bộ cụm.
Ưu tiên kết nối clamp hoặc hàn tại vùng tiếp xúc trực tiếp với sản phẩm tinh khiết.
Mặt clamp ren trong inox vi sinh được ứng dụng rộng rãi trong nhiều lĩnh vực:
Chuyển van ren ngoài sang hệ thống clamp.
Lắp cảm biến nhiệt độ hoặc áp suất có ren ngoài.
Kết nối đồng hồ đo với đường ống vi sinh.
Lắp béc phun, đầu rửa và thiết bị phụ trợ.
Dây chuyền bia, sữa và nước giải khát.
Hệ thống nước tinh khiết và RO.
Thiết bị sản xuất mỹ phẩm, dược phẩm.
Đường khí sạch và hóa chất tương thích.
Theo tài liệu tham khảo từ ngành, các sản phẩm tương tự thường có bề mặt tiếp xúc sản phẩm đạt độ nhám 32 Ra và nhiều tổ hợp kích thước giữa đầu clamp với đầu ren.
Quý khách có thể xem thêm các danh mục sản phẩm liên quan như clamp inox vi sinh, phụ kiện inox vi sinh, hoặc inox vi sinh để có cái nhìn tổng quan hơn về hệ thống.
Để đảm bảo an toàn và hiệu quả, quý khách nên tuân thủ quy trình lắp đặt sau:
Cô lập hệ thống và xả hết áp suất.
Xác nhận tiêu chuẩn của ren trong và ren ngoài.
Làm sạch ren, ferrule và gioăng.
Lắp vật liệu làm kín lên đầu ren ngoài đúng chiều.
Vặn bằng tay trước để tránh chéo ren.
Dùng dụng cụ tại vị trí được thiết kế để siết.
Không truyền mô-men xoắn qua phần ferrule mỏng.
Tránh siết quá mức làm nứt đầu ren trong.
Đặt gioăng đúng tâm tại đầu clamp.
Lắp cùm clamp và siết vừa đủ.
Thử kín ở áp suất thấp trước khi tăng tải.
Để đảm bảo hệ thống vận hành ổn định và an toàn, quý khách cần thực hiện các công việc kiểm tra và bảo trì định kỳ:
Theo dõi rò rỉ tại đầu ren và đầu clamp.
Kiểm tra ren trong có bị mòn hoặc chéo ren không.
Quan sát thân phụ kiện quanh miệng ren có bị nứt không.
Kiểm tra ferrule có bị móp hoặc xước không.
Thay gioăng clamp khi chai cứng hoặc biến dạng.
Loại bỏ hoàn toàn vật liệu làm kín cũ trước khi lắp mới.
Kiểm tra lại chuẩn ren trước khi lắp phụ kiện thay thế.
Thử kín sau mỗi lần tháo lắp.
Giá thành của mặt clamp ren trong inox vi sinh phụ thuộc vào nhiều yếu tố:
Kích thước mặt clamp.
Kích thước đầu ren trong.
Chuẩn ren BSPP, BSPT hoặc NPT.
Vật liệu inox 304 hoặc inox 316L.
Chiều dày vùng tiện ren.
Độ hoàn thiện bề mặt.
Áp suất thiết kế.
Chứng nhận và hồ sơ vật liệu.
Số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn và lắp đặt đầu chuyển mặt clamp sang ren trong.
Sản phẩm có một đầu clamp và một cổng ren trong. Vì vậy, phần ren được kết nối với thiết bị, van, đường ống hoặc phụ kiện có đầu ren ngoài tương ứng. Hai phía cần có cùng kích thước, tiêu chuẩn và dạng ren để bảo đảm lắp ghép chính xác.
BSP sử dụng biên dạng ren có góc 55°. Hệ BSP gồm BSPP là ren song song và BSPT là ren côn. NPT là tiêu chuẩn ren côn phổ biến tại Mỹ, sử dụng góc ren 60°. Ngoài góc ren, hai hệ còn có thể khác nhau về bước ren, độ côn và biên dạng đỉnh, chân ren.
Không nên. BSPT và NPT có góc ren, biên dạng và trong một số kích thước còn có bước ren khác nhau. Hai đầu có thể vặn vào nhau vài vòng nhưng không tạo được mối ghép đúng tiêu chuẩn, dễ gây rò rỉ, kẹt hoặc hư hỏng ren. Cần sử dụng phụ kiện chuyển đổi phù hợp nếu hệ thống có hai tiêu chuẩn ren khác nhau.
Tùy thiết kế của nhà sản xuất, mặt clamp Ø50,5 mm có thể được gia công với nhiều cỡ ren, chẳng hạn từ 1/2 inch đến 1 inch hoặc các kích thước khác. Đường kính mặt clamp không quyết định duy nhất kích thước ren. Cần kiểm tra đường kính lỗ thông, chiều dày thân và bảng kích thước của đúng model.
Không bắt buộc. Đây là phụ kiện chuyển tiếp nên đầu clamp và đầu ren có thể mang kích thước danh nghĩa khác nhau. Tuy nhiên, cần kiểm tra đường kính lỗ thông thực tế vì vị trí chuyển cỡ có thể làm thu hẹp tiết diện, tăng tổn thất áp suất hoặc ảnh hưởng đến khả năng vệ sinh.
Inox 304 phù hợp với nước, nhiều loại thực phẩm và môi trường ít ăn mòn, đồng thời có chi phí hợp lý. Inox 316L có khả năng chống ăn mòn tốt hơn, thường được lựa chọn cho môi trường chứa chloride, nước biển, hóa chất hoặc sản phẩm có tính axit. Nếu cần chứng nhận vật liệu, phải xác nhận riêng với nhà cung cấp.
Nguyên nhân thường gặp là siết quá lực, quấn quá nhiều băng PTFE, lắp sai tiêu chuẩn ren hoặc sử dụng đầu ren côn đi quá sâu vào cổng ren trong. Chiều dày thân không phù hợp, khuyết tật vật liệu hoặc tải trọng đường ống truyền trực tiếp lên phụ kiện cũng có thể gây nứt.
Có thể nếu vật liệu inox, gioăng và chất làm kín tương thích với nhiệt độ, hóa chất CIP hoặc điều kiện SIP. Tuy nhiên, các rãnh ren và vùng chuyển tiếp có thể tạo vị trí tích tụ cặn, khó vệ sinh hơn kết nối clamp hoàn toàn. Cần đánh giá khả năng thoát lưu chất và xác nhận hiệu quả làm sạch trước khi sử dụng trong quy trình vệ sinh nghiêm ngặt.
Sản phẩm đơn thường không mặc nhiên bao gồm gioăng và cùm clamp. Phạm vi cung cấp có thể khác nhau giữa từng nhà bán hàng. Khi nhận báo giá cần xác nhận rõ số lượng phụ kiện, kích thước cùm clamp và vật liệu gioăng cần mua kèm.
Cần cung cấp kích thước và tiêu chuẩn mặt clamp; kích thước, dạng ren trong và tiêu chuẩn BSPP, BSPT hoặc NPT; vật liệu inox 304 hoặc 316L; đường kính lỗ thông; loại lưu chất; nhiệt độ, áp suất vận hành; yêu cầu phụ kiện đi kèm và số lượng cần mua.
