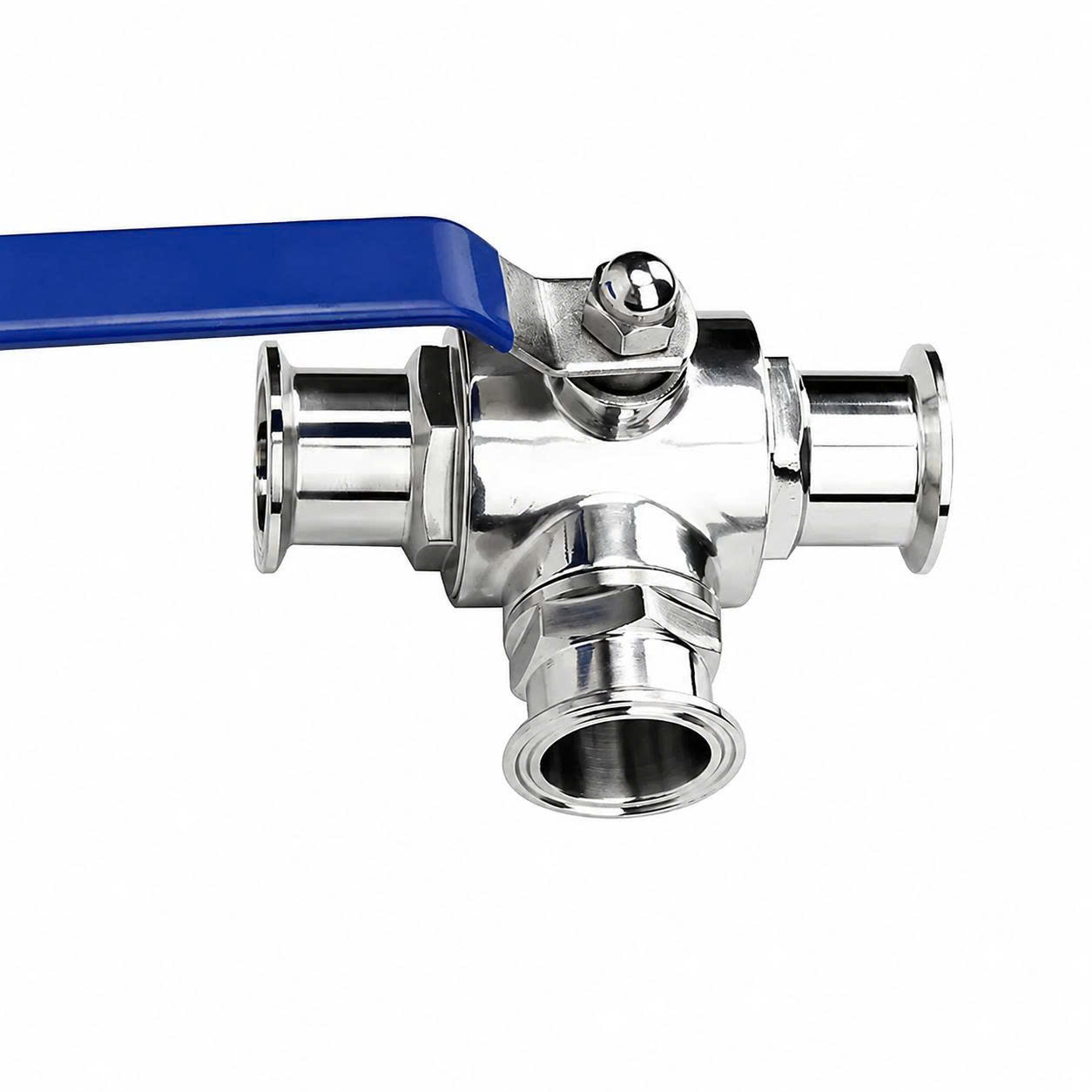

Van bi 3 ngã inox vi sinh tay gạt

Van bi 3 ngã inox vi sinh tay gạt được sử dụng để đóng mở, chuyển hướng, chia hoặc hợp dòng lưu chất trong hệ thống đường ống. Sản phẩm vận hành thủ công, có kết cấu gọn, bề mặt nhẵn và phù hợp với các dây chuyền yêu cầu vệ sinh cao. Khách hàng có thể liên hệ Cơ Khí An Thịnh Tân để được tư vấn kiểu bi chữ L, chữ T, kích thước và vật liệu phù hợp với hệ thống.

Van bi 3 ngã inox vi sinh tay gạt là gì?

Van bi 3 ngã inox vi sinh tay gạt là thiết bị có ba cửa kết nối và một bi van khoan lỗ dẫn dòng, thuộc nhóm van bi inox vi sinh nhưng có khả năng điều phối dòng linh hoạt hơn loại hai ngã thông thường.

Chức năng chính của van bao gồm đóng mở, chuyển hướng, chia hoặc hợp dòng lưu chất trong hệ thống đường ống. Van vận hành trực tiếp bằng tay gạt, không cần điện hoặc khí nén, giúp dễ dàng quan sát trạng thái vận hành.

Điểm khác biệt so với van bi hai ngã thông thường và van ba ngã công nghiệp nằm ở bề mặt nhẵn, khả năng chống ăn mòn tốt và đáp ứng các tiêu chuẩn vệ sinh khắt khe. Các tên gọi thường gặp bao gồm: van bi ba ngã vi sinh, van bi chữ L, van bi chữ T.

Cấu tạo của van bi 3 ngã inox vi sinh

Cấu tạo của van bi 3 ngã inox vi sinh tay gạt bao gồm các bộ phận chính sau:

• Thân van ba cửa: Được chế tạo từ inox vi sinh 304 hoặc 316, bề mặt đánh bóng cả trong và ngoài. Thân van có 3 đầu kết nối clamp để nối với 3 đoạn ống theo các hướng khác nhau, tạo thành hình chữ T.

• Bi van: Là quả bi inox rỗng, được khoét lỗ theo dạng chữ L hoặc chữ T, bên trong thân van và nối với trục van.

• Trục truyền động: Kết nối giữa bi van và tay gạt, giúp quá trình đóng mở van thuận lợi.

• Tay gạt điều khiển: Bộ phận vận hành thủ công, được bọc lớp đệm tay bằng cao su, cho phép điều khiển đóng/mở van trực quan.

• Seat van: Gioăng làm kín quanh bi van, thường bằng PTFE (Teflon).

• Gioăng làm kín: Ngăn không cho lưu chất rò rỉ ra ngoài.

• Cơ cấu giới hạn góc quay: Cho phép xác định chính xác các vị trí vận hành.

• Đầu kết nối với đường ống: Kiểu clamp giúp tháo lắp và vệ sinh dễ dàng.

• Khả năng tháo rời: Thiết kế dạng 3-piece cho phép tháo rời để vệ sinh và thay thế linh kiện.

Thân và bi van được chế tạo từ inox vi sinh, có bề mặt nhẵn nhằm hạn chế bám cặn và thuận tiện cho quá trình làm sạch, đáp ứng tiêu chuẩn vệ sinh trong các ngành thực phẩm, dược phẩm.

Nguyên lý hoạt động của van bi 3 ngã tay gạt

Nguyên lý hoạt động của van bi 3 ngã tay gạt dựa trên chuyển động xoay của bi van bên trong thân van:

• Tay gạt truyền chuyển động quay đến trục và bi van.

• Các lỗ trên bi thay đổi vị trí tương ứng với ba cửa, người vận hành xoay tay gạt để lựa chọn đường đi của lưu chất.

• Van hoạt động theo từng vị trí được thiết kế sẵn, thường xoay 90° hoặc 180°.

• Không mặc định mọi van đều có thể khóa kín cả ba cửa, cần đối chiếu sơ đồ dòng chảy của model trước khi vận hành.

Đây là một sản phẩm thuộc nhóm van inox vi sinh, nhưng có khả năng điều phối dòng linh hoạt hơn loại hai ngã thông thường.

Van bi 3 ngã chữ L và chữ T khác nhau thế nào?

Sự khác biệt giữa van bi 3 ngã chữ L và chữ T nằm ở hình dạng lỗ khoét bên trong bi van, quyết định chức năng và ứng dụng của từng loại.

Van bi ba ngã chữ L

Lỗ bi có dạng chữ L, cho phép kết nối cửa chung với một trong hai cửa còn lại. Loại này chủ yếu dùng để chuyển hướng dòng chảy, không thông đồng thời cả ba cửa trong cấu hình phổ biến. Van bi 3 ngã chữ L cho phép dòng chảy vào từ 1 cửa và đi ra ở 1 trong 2 cửa còn lại.

Van bi ba ngã chữ T

Lỗ bi có dạng chữ T, có thể kết nối nhiều cửa cùng lúc. Loại này phù hợp để chia một dòng thành hai nhánh hoặc hợp hai dòng vào một đường chung. Một số thiết kế cho phép đóng một cửa và duy trì hai cửa thông nhau. Khả năng khóa kín hoàn toàn phụ thuộc cấu hình bi và góc quay.

Ưu điểm của van bi 3 ngã inox vi sinh tay gạt

Van bi 3 ngã inox vi sinh tay gạt sở hữu nhiều ưu điểm vượt trội:

• Thực hiện nhiều chức năng trong cùng một thiết bị: Giảm số lượng van và phụ kiện trên đường ống.

• Chuyển hướng dòng nhanh bằng thao tác tay gạt: Trực quan, dễ sử dụng.

• Không cần nguồn điện hoặc khí nén: Vận hành thủ công, tiết kiệm chi phí.

• Kết cấu gọn, dễ quan sát trạng thái vận hành: Nhờ plate chỉ thị trên tay gạt.

• Inox SUS304 hoặc SUS316L có khả năng chống ăn mòn: Chịu được nhiều loại hóa chất và nhiệt độ cao.

• Bề mặt nhẵn, thuận tiện vệ sinh: Đạt tiêu chuẩn vệ sinh, không tạo môi trường cho vi khuẩn phát triển.

• Có thể tháo kiểm tra và thay gioăng: Thiết kế dạng 3-piece cho phép tháo rời vệ sinh.

Khách hàng có thể tham khảo thêm các dòng van inox vi sinh như van bướm, van màng, van một chiều và van điều khiển để hoàn thiện hệ thống.

Ứng dụng thực tế của van bi 3 ngã vi sinh

Van bi 3 ngã inox vi sinh tay gạt được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Chuyển lưu chất giữa hai bồn chứa.

• Chia một nguồn cấp sang hai nhánh.

• Hợp hai đường nguyên liệu vào một đường chung.

• Dây chuyền sản xuất thực phẩm: Nước giải khát, bia, rượu.

• Nhà máy sữa: Các chế phẩm từ sữa.

• Sản xuất dược phẩm, mỹ phẩm: Yêu cầu vệ sinh cao.

• Hệ thống nước tinh khiết và lọc RO.

• Đường ống hóa chất có yêu cầu vệ sinh.

• Hệ thống CIP: Nếu cấu tạo van, seat và gioăng đáp ứng.

So sánh van tay gạt với van điều khiển tự động

Van bi ba ngã tay gạt

• Chi phí đầu tư thấp, kết cấu đơn giản.

• Không cần điện hoặc khí nén.

• Phù hợp hệ thống nhỏ, ít thao tác.

• Phụ thuộc vào người vận hành.

Van ba ngã điều khiển khí nén

• Đóng mở nhanh và ổn định, kết nối được với hệ thống điều khiển.

• Phù hợp dây chuyền vận hành thường xuyên.

• Cần nguồn khí nén và phụ kiện điều khiển.

Đối với dây chuyền cần tự động hóa, có thể cân nhắc van 3 ngã inox vi sinh điều khiển khí nén nối clamp.

Van bi điều khiển điện

• Phù hợp nơi không có nguồn khí nén.

• Có thể tích hợp tín hiệu điều khiển từ xa.

• Tốc độ đóng mở thường chậm hơn khí nén.

• Cần lựa chọn đúng điện áp và cấp bảo vệ.

Tham khảo thêm van bi điều khiển điện inox vi sinh khi hệ thống yêu cầu vận hành từ xa hoặc tích hợp tủ điều khiển.

Cách lựa chọn van bi 3 ngã phù hợp

Để lựa chọn van bi 3 ngã inox vi sinh phù hợp, cần cân nhắc các yếu tố sau:

• Xác định nhu cầu chuyển hướng, chia dòng hay hợp dòng: Chọn đúng bi chữ L hoặc chữ T.

• Kiểm tra sơ đồ dòng chảy tại từng vị trí tay gạt: Xác định cửa chung, cửa vào và cửa ra.

• Chọn đúng kích thước đường ống: DN15 – DN100 phổ biến.

• Kiểm tra tiêu chuẩn đầu kết nối: DIN, SMS, 3A, ISO.

• Lựa chọn SUS304 hay SUS316L: Theo tính chất lưu chất.

• Chọn seat và gioăng: Theo nhiệt độ, áp suất và hóa chất.

• Kiểm tra độ bóng bề mặt: Yêu cầu vệ sinh.

• Đánh giá nguy cơ lưu chất đọng trong khoang bi.

Hướng dẫn lắp đặt và sử dụng

• Xác định chính xác ba cửa của van, đối chiếu sơ đồ đường dòng trước khi lắp.

• Làm sạch đầu kết nối và gioăng trước khi lắp đặt.

• Lắp van đúng vị trí trong hệ thống, kiểm tra tình trạng tay gạt trước khi vận hành.

• Không dùng ống nối dài để tăng lực quay, không chuyển trạng thái đột ngột khi áp suất quá cao.

• Đánh dấu các vị trí vận hành nếu hệ thống có nhiều chế độ.

• Kiểm tra rò rỉ sau khi đưa van vào sử dụng.

Vệ sinh và bảo dưỡng van

• Dừng hệ thống và xả hết áp suất, xả sạch lưu chất còn lại trong van.

• Tháo thân van đúng trình tự, vệ sinh bi, khoang thân, seat và gioăng.

• Kiểm tra vết xước, mài mòn hoặc biến dạng, thay seat và gioăng khi không còn bảo đảm độ kín.

• Lắp bi đúng hướng chữ L hoặc chữ T.

• Kiểm tra lại đường dòng sau khi bảo dưỡng.

Báo giá van bi 3 ngã inox vi sinh tay gạt

Giá sản phẩm phụ thuộc vào:

• Kích thước van (DN15 – DN100).

• Mác inox: SUS304, SUS316 hoặc SUS316L.

• Kiểu bi: chữ L hoặc chữ T.

• Kiểu và tiêu chuẩn kết nối.

• Vật liệu seat, gioăng.

• Số lượng đặt hàng.

• Yêu cầu CO/CQ.

• Chính sách giao hàng và bảo hành.

Để nhận báo giá chính xác, khách hàng vui lòng liên hệ trực tiếp và cung cấp sơ đồ dòng chảy, kích thước, lưu chất, nhiệt độ và áp suất. Đội ngũ kỹ thuật và kinh doanh của Cơ Khí An Thịnh Tân sẽ hỗ trợ bạn.
