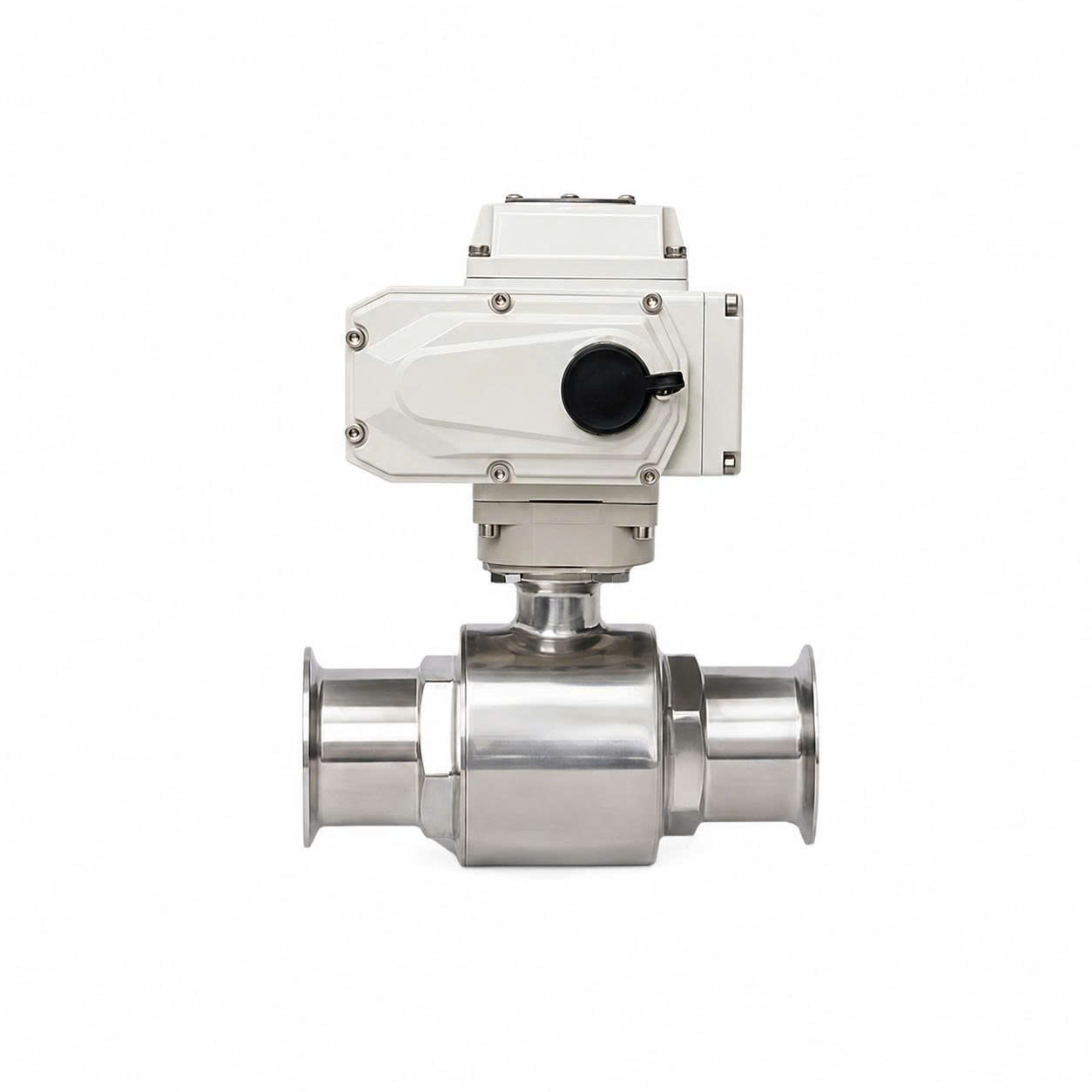

Van bi điều khiển điện inox vi sinh kết hợp thân van bi inox với bộ truyền động điện, giúp đóng mở hoặc kiểm soát lưu chất tự động trong hệ thống đường ống. Sản phẩm phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước. Khách hàng có thể liên hệ Cơ Khí An Thịnh Tân để được tư vấn điện áp, tín hiệu điều khiển và kích thước phù hợp.
Van bi điều khiển điện inox vi sinh là thiết bị tự động hóa trong hệ thống đường ống, bao gồm hai thành phần chính: thân van bi bằng inox vi sinh và bộ truyền động điện (electric actuator) được tích hợp trên cùng một trục.
Chức năng chính của sản phẩm là đóng mở (on/off) hoặc điều tiết (modulating) dòng lưu chất một cách tự động. Van có khả năng vận hành từ xa thông qua tín hiệu điều khiển từ PLC hoặc tủ điện trung tâm. Điểm khác biệt so với van bi tay gạt (vận hành thủ công) và van bi khí nén (dùng khí nén) nằm ở nguồn năng lượng điện, giúp sản phẩm trở thành giải pháp lý tưởng cho các hệ thống không có sẵn khí nén.
Van thường có các kiểu kết nối đa dạng như clamp (kẹp nhanh), hàn hoặc rắc co (ren), tùy theo thiết kế của từng model. Tên tiếng Anh của sản phẩm là Electric Actuated Sanitary Ball Valve.
Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, được thiết kế để tối ưu hóa dòng chảy và vệ sinh. Cấu tạo chi tiết bao gồm:
Thân van inox: Có dạng hình trụ với hai đầu kết nối đường ống.
Bi van: Bộ phận lõi bên trong, được khoan lỗ xuyên tâm (full port hoặc reduced port).
Trục van: Kết nối bi van với bộ truyền động bên ngoài.
Seat van: Gioăng làm kín quanh bi van, thường bằng PTFE.
Gioăng làm kín: Đảm bảo không rò rỉ ra môi trường bên ngoài.
Bệ gá bộ truyền động: Bộ phận kết nối tiêu chuẩn hóa giữa thân van và bộ truyền động.
Thân và bi van thường được sản xuất từ inox vi sinh , có bề mặt nhẵn nhằm hạn chế lưu chất bám đọng và thuận tiện vệ sinh.
Bộ truyền động là "trái tim" điều khiển van, bao gồm các thành phần chính:
Vỏ bảo vệ: Bằng nhôm hoặc nhựa kỹ thuật, bảo vệ các chi tiết bên trong khỏi môi trường.
Động cơ điện: Nguồn động lực để quay trục van.
Bộ bánh răng giảm tốc: Giảm tốc độ và tăng mô-men xoắn từ động cơ.
Trục truyền động: Kết nối với trục van thông qua khớp nối.
Công tắc giới hạn hành trình: Xác định và ngắt động cơ tại vị trí mở/đóng cuối cùng.
Bộ hiển thị vị trí: Đèn LED hoặc đồng hồ cơ hiển thị trạng thái mở/đóng.
Bộ phận vận hành thủ công: Cho phép quay van bằng tay khi mất điện (tay gạt khẩn cấp).
Mạch điều khiển: Tiếp nhận và xử lý tín hiệu điều khiển (4-20mA, 0-10V...).
Đầu đấu dây và đầu cáp chống nước: Đảm bảo kết nối an toàn với nguồn điện và tín hiệu.
Nguyên lý hoạt động của van dựa trên sự chuyển đổi năng lượng điện thành cơ năng:
Nhận tín hiệu: Bộ truyền động nhận nguồn điện và tín hiệu điều khiển (ví dụ: tiếp điểm khô từ PLC, tín hiệu 4-20mA).
Quay động cơ: Động cơ điện quay, truyền chuyển động qua bộ bánh răng giảm tốc để tăng mô-men.
Truyền động xuống trục van: Mô-men được truyền xuống trục van, làm xoay bi van.
Thực hiện thao tác: Bi van quay 90° (hoặc 180°) để mở hoặc đóng đường lưu chất.
Ngắt tại vị trí cuối: Công tắc giới hạn hành trình sẽ ngắt điện động cơ khi van đạt đến vị trí mở hoặc đóng hoàn toàn.
Phản hồi tín hiệu: Bộ truyền động gửi tín hiệu phản hồi trạng thái (mở/đóng) về tủ điện hoặc PLC.
Trạng thái khi mất điện: Phụ thuộc vào thiết kế bộ truyền động (giữ nguyên vị trí hoặc tự động đóng/mở nếu có lò xo dự phòng).
Về bản chất, đây là phiên bản tự động hóa của van bi inox vi sinh , trong đó tay gạt được thay bằng động cơ điện.
Van chỉ hoạt động ở hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn.
Sơ đồ đấu nối đơn giản, chi phí thấp hơn dạng tuyến tính.
Phù hợp cho chức năng cô lập dòng chảy (ví dụ: cấp nước cho bồn chứa).
Cho phép van dừng tại các vị trí trung gian (ví dụ: mở 30%, 50%, 70%).
Nhận tín hiệu điều khiển dạng tương tự như 4-20mA hoặc 0-10V tùy model.
Phù hợp để điều tiết lưu lượng (thay vì chỉ đóng/mở).
Lưu ý: Cần xác minh đặc tính điều tiết thực tế của bi van (ví dụ: đặc tính tuyến tính hay phần trăm) và khả năng đáp ứng của bộ truyền động.
Phản hồi trạng thái mở hoặc đóng (dạng tiếp điểm khô) về PLC.
Có thể gửi tín hiệu vị trí chính xác (ví dụ: 4-20mA) để giám sát từ xa.
Phù hợp với dây chuyền tự động hóa và các hệ thống yêu cầu giám sát vận hành.
Phù hợp tủ điều khiển và hệ thống PLC (nguồn logic thường dùng 24V DC).
Điện áp thấp, tăng mức độ an toàn điện cho người vận hành.
Cần có bộ nguồn DC đủ công suất để cấp cho bộ truyền động.
Thích hợp cho các máy móc và dây chuyền tự động.
Sử dụng trực tiếp nguồn điện lưới phổ biến, không cần bộ chuyển đổi nguồn.
Chi phí đầu tư ban đầu có thể thấp hơn.
Cần chú ý tiếp địa và chống ẩm cho thiết bị.
Phù hợp cho các hệ thống không có sẵn nguồn 24V DC.
Một số bộ truyền động hỗ trợ 24V AC, 110V, 380V hoặc dải điện áp rộng (ví dụ: 85-265V AC).
Việc lựa chọn phải dựa trên nguồn điện thực tế và thiết kế tủ điều khiển của nhà máy.
Không cần máy nén khí: Loại bỏ sự phụ thuộc vào hệ thống khí nén, tiết kiệm chi phí đầu tư ban đầu và bảo trì.
Điều khiển từ xa và tự động: Có thể tích hợp dễ dàng với PLC và hệ thống SCADA để giám sát và điều khiển từ trung tâm.
Độ kín tốt khi đóng hoàn toàn: Van bi đảm bảo độ kín tuyệt đối, không rò rỉ khi ở trạng thái đóng.
Tổn thất áp suất thấp: Bi van full-port cho phép lưu chất đi qua mà không bị cản trở đáng kể.
Vệ sinh dễ dàng: Kết nối clamp (kẹp nhanh) và bề mặt inox nhẵn giúp tháo lắp và vệ sinh nhanh chóng.
Linh hoạt trong điều khiển: Có thể chọn chế độ ON/OFF hoặc tuyến tính tùy theo yêu cầu của quy trình.
Phản hồi trạng thái: Hỗ trợ tín hiệu phản hồi, giúp giám sát và xác nhận trạng thái van từ xa.
Khách hàng có thể tham khảo thêm nhóm van inox vi sinh để lựa chọn đồng bộ van bướm, van màng, van một chiều và các loại van tự động khác.
Van bi điều khiển điện inox vi sinh được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh cao và tự động hóa:
Dây chuyền sản xuất thực phẩm và đồ uống: Điều khiển dòng sữa, bia, rượu, nước giải khát.
Sản xuất dược phẩm và mỹ phẩm: Vận hành trong các quy trình sản xuất vô trùng và yêu cầu độ chính xác cao.
Hệ thống nước tinh khiết và lọc RO: Cô lập và điều khiển dòng nước.
Dây chuyền pha trộn và chiết rót: Tự động cấp và ngắt nguyên liệu.
Hệ thống CIP/SIP: (Vệ sinh tại chỗ/Tiệt trùng tại chỗ) nếu vật liệu và kết cấu van đáp ứng được nhiệt độ và hóa chất.
Lưu ý: Đối với vị trí xả trực tiếp dưới đáy bồn, có thể cân nhắc van bi xả đáy khí nén , được thiết kế phù hợp hơn cho nhiệm vụ tháo xả lưu chất và hạn chế điểm đọng tại đáy bồn.
Cấu tạo: Có 2 cửa kết nối (một đầu vào, một đầu ra).
Chức năng: Dùng để đóng hoặc mở một đường lưu chất (cô lập dòng chảy).
Đặc điểm: Cấu tạo và điều khiển đơn giản hơn, chi phí thấp hơn.
Ứng dụng: Phù hợp cho các vị trí yêu cầu đóng/mở riêng lẻ.
Cấu tạo: Có 3 cửa kết nối.
Chức năng: Dùng để chuyển hướng, chia hoặc hợp dòng lưu chất.
Đặc điểm: Có thể sử dụng bi chữ L (chuyển hướng) hoặc chữ T (chia/hợp dòng), sơ đồ điều khiển và góc quay (thường là 180° hoặc 270°) phức tạp hơn.
Ứng dụng: Phù hợp cho các hệ thống cần luân chuyển lưu chất giữa nhiều nhánh.
Khi hệ thống cần chuyển lưu chất giữa nhiều nhánh, nên tham khảo van bi 3 ngã điều khiển điện inox vi sinh thay vì van hai ngã thông thường.
| Tiêu chí | Van bi điện | Van bi khí nén | Van bi tay gạt |
|---|---|---|---|
| Nguồn vận hành | Điện | Khí nén | Thủ công |
| Tốc độ đóng mở | Trung bình (5-30s) | Nhanh (1-3s) | Phụ thuộc thao tác |
| Điều khiển từ xa | Có | Có | Không |
| Phản hồi trạng thái | Có | Có | Không |
| Chế độ điều tiết | Có thể (tuyến tính) | Có thể (với positioner) | Không |
| Trạng thái khi mất nguồn | Giữ nguyên (hầu hết model) | Giữ nguyên (tác động kép) hoặc an toàn (tác động đơn) | Giữ nguyên |
| Yêu cầu hạ tầng | Nguồn điện | Máy nén khí, ống dẫn | Không |
| Chi phí đầu tư | Trung bình | Trung bình (cộng thêm chi phí máy nén) | Thấp |
| Tần suất vận hành | Trung bình đến cao | Rất cao | Thấp |
Định hướng lựa chọn:
Van bi điện: Ưu tiên khi không có nguồn khí nén, cần điều khiển từ xa và tích hợp với PLC.
Van bi khí nén: Chọn cho dây chuyền có tốc độ đóng/mở nhanh và tần suất vận hành rất cao.
Van bi tay gạt: Phù hợp cho các hệ thống nhỏ, ít thao tác hoặc vị trí không cần tự động hóa.
Để chọn được van bi điều khiển điện phù hợp, cần cân nhắc các yếu tố sau:
Xác định chức năng: Cần đóng/mở (ON/OFF) hay điều tiết (Modulating)?
Chọn điện áp: 24V DC (ưu tiên cho an toàn và PLC) hay 220V AC (sử dụng nguồn lưới)?
Xác định tín hiệu điều khiển và phản hồi: Ví dụ: 4-20mA cho điều tiết, tiếp điểm khô cho ON/OFF.
Tính mô-men cần thiết: Dựa trên kích thước van, áp suất làm việc và hệ số an toàn.
Chọn đúng kích thước và tiêu chuẩn kết nối: Ví dụ: DN25, clamp DIN.
Lựa chọn vật liệu: SUS304 (phổ thông) hay SUS316L (chịu ăn mòn cao hơn).
Kiểm tra seat, gioăng: PTFE (tiêu chuẩn) hay EPDM/Silicone (nhiệt độ cao, hóa chất).
Xác định thời gian đóng mở: Có thể chọn model có tốc độ nhanh hay chậm tùy yêu cầu.
Kiểm tra duty cycle: Nếu van hoạt động liên tục, cần chọn model có duty cycle 100%.
Chọn cấp bảo vệ: IP67 (chống bụi và ngâm nước tạm thời) hoặc IP68 (ngâm nước lâu dài) tùy môi trường.
Xem xét chức năng an toàn khi mất điện: Có cần tự động đóng hoặc mở khi mất điện? (tùy chọn đặc biệt).
Vệ sinh: Làm sạch đường ống và đầu kết nối (clamp, ren, hàn) trước khi lắp.
Lắp đặt: Lắp van đúng vị trí thiết kế trên đường ống. Sử dụng kẹp đỡ để tránh tải trọng từ đường ống tác động lên thân van. Chừa không gian để có thể tháo bộ truyền động khi cần bảo trì.
Kiểm tra điện: Kiểm tra điện áp nguồn (24V DC hay 220V AC) trước khi cấp nguồn cho bộ truyền động.
Đấu dây: Đấu dây theo đúng sơ đồ đấu nối của nhà sản xuất (thường được cung cấp trong hướng dẫn hoặc trên nhãn dán). Thực hiện tiếp địa nếu được yêu cầu. Siết kín đầu cáp chống nước để đảm bảo độ kín IP.
Chạy thử: Chạy thử bằng tay (sử dụng tay gạt khẩn cấp trên bộ truyền động) trước để kiểm tra van có bị kẹt không. Sau đó, chạy thử ở chế độ tự động (bằng tín hiệu) để kiểm tra hành trình và tín hiệu phản hồi.
Kiểm tra tín hiệu: Kiểm tra tín hiệu phản hồi (công tắc hành trình hoặc 4-20mA) về PLC để đảm bảo giám sát đúng trạng thái.
Vệ sinh:
An toàn: Ngắt điện và khóa nguồn trước khi bảo dưỡng. Xả hết áp suất và lưu chất trong đường ống.
Tháo rời: Đối với kết nối clamp, dễ dàng tháo rời thân van để vệ sinh. Vệ sinh bi, khoang thân, seat và gioăng bằng dung dịch chuyên dụng.
Bảo dưỡng:
Kiểm tra rò rỉ tại thân van và các đầu nối.
Kiểm tra dây điện, đầu cáp và tiếp địa.
Kiểm tra tình trạng hoạt động của công tắc hành trình.
Quan trọng: Không tự ý thay đổi công tắc giới hạn (limit switch) nếu không hiểu rõ để tránh hỏng van.
Thay seat và gioăng khi phát hiện mòn, biến dạng hoặc rò rỉ.
Xử lý lỗi thường gặp:
Van không quay hoặc không hết hành trình: Kiểm tra nguồn điện, tín hiệu điều khiển, mô-men đặt có phù hợp không. Kiểm tra xem van có bị kẹt do cặn bẩn không.
Van thường xuyên bị kẹt: Kiểm tra mô-men xoắn. Có thể van bị quá tải do áp suất hoặc lưu chất có cặn. Nếu cần, hãy chọn bộ truyền động có mô-men lớn hơn.
Rò rỉ lưu chất: Kiểm tra và siết chặt các đầu nối, thay thế seat/gioăng bên trong.
Giá của một bộ van phụ thuộc vào nhiều yếu tố:
Kích thước van (DN15 – DN100).
Vật liệu (SUS304, SUS316L).
Kiểu và tiêu chuẩn kết nối (clamp, hàn, ren).
Điện áp bộ truyền động (24V DC, 220V AC...).
Mô-men xoắn và thời gian đóng mở.
Chế độ điều khiển (ON/OFF hay tuyến tính).
Tín hiệu điều khiển và phản hồi yêu cầu.
Cấp bảo vệ IP.
Tùy chọn an toàn khi mất điện.
Để nhận báo giá chính xác và nhanh nhất, quý khách vui lòng liên hệ trực tiếp và cung cấp các thông tin: loại lưu chất, kích thước van cần dùng, áp suất và nhiệt độ làm việc, điện áp nguồn hiện có, loại tín hiệu điều khiển yêu cầu (ON/OFF hay 4-20mA). Đội ngũ kỹ thuật của Cơ Khí An Thịnh Tân sẽ hỗ trợ tư vấn giải pháp phù hợp nhất.
Chọn 24V DC nếu hệ thống có sẵn nguồn điện một chiều và ưu tiên mức điện áp thấp để tăng độ an toàn trong vận hành.
Chọn 220V AC nếu muốn sử dụng trực tiếp nguồn điện lưới và không cần lắp thêm bộ chuyển đổi nguồn. Điện áp lựa chọn phải phù hợp với tủ điều khiển và yêu cầu an toàn tại nhà máy.
Có. Với chế độ ON/OFF, bộ truyền động điện có thể nhận tín hiệu đóng – mở từ PLC và gửi tín hiệu phản hồi trạng thái về hệ thống điều khiển.
Đối với chế độ điều khiển tuyến tính, bộ truyền động có thể nhận tín hiệu tương tự như 4–20mA hoặc 0–10V, tùy theo model và bộ điều khiển tích hợp.
Van ON/OFF chỉ vận hành ở hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn.
Van tuyến tính (Modulating) có thể dừng tại các vị trí trung gian, chẳng hạn mở 30%, 50% hoặc 70%, nhằm điều chỉnh lưu lượng theo tín hiệu điều khiển.
Hầu hết bộ truyền động điện tiêu chuẩn sẽ giữ nguyên vị trí cuối cùng khi nguồn điện bị mất.
Một số model đặc biệt được trang bị lò xo hồi vị, bộ pin hoặc tụ điện dự phòng có thể tự động đưa van về trạng thái an toàn đã cài đặt trước.
Có. Nhiều bộ truyền động điện được trang bị tay quay, cần gạt hoặc cơ cấu vận hành thủ công để đóng mở van khi mất điện hoặc trong quá trình bảo trì.
Trước khi vận hành bằng tay, cần ngắt nguồn điện và thực hiện đúng hướng dẫn của nhà sản xuất để tránh làm hỏng bộ truyền động.
Có thể. Van bi có thể điều tiết lưu lượng khi kết hợp với bộ truyền động điện tuyến tính.
Tuy nhiên, đặc tính điều tiết của van bi tiêu chuẩn không hoàn toàn tuyến tính. Vì vậy, cần phối hợp với bộ điều khiển PID hoặc lựa chọn bi van chuyên dụng nếu ứng dụng yêu cầu độ chính xác cao.
Mô-men cần thiết phụ thuộc vào kích thước van, áp suất làm việc, vật liệu gioăng, đặc tính lưu chất và tần suất vận hành.
Nên đối chiếu mô-men vận hành của van với bảng dữ liệu kỹ thuật của nhà sản xuất và lựa chọn bộ truyền động có hệ số an toàn khoảng 1,2–1,5 lần, tùy điều kiện sử dụng thực tế.
Có, nếu vật liệu thân van và gioăng làm kín đáp ứng được nhiệt độ, áp suất và hóa chất sử dụng trong quy trình CIP/SIP.
Thân van inox 316L cùng seat hoặc gioăng PTFE, EPDM thường được lựa chọn. Tuy nhiên, cần kiểm tra giới hạn nhiệt độ và khả năng tương thích hóa chất của từng vật liệu.
Nên chọn tối thiểu IP65 cho môi trường ẩm ướt hoặc có tia nước.
IP67 có khả năng chống bụi hoàn toàn và bảo vệ thiết bị khi ngâm nước tạm thời trong điều kiện thử nghiệm tiêu chuẩn.
IP68 phù hợp với yêu cầu ngâm nước theo độ sâu và thời gian do nhà sản xuất quy định. Cấp IP không đồng nghĩa thiết bị phù hợp với mọi điều kiện ngâm nước hoặc hóa chất.
Nên sử dụng van bi xả đáy khí nén khi van được lắp dưới đáy bồn chứa, hệ thống cần xả lưu chất gần như hoàn toàn và yêu cầu đóng mở tự động bằng khí nén.
Thiết kế van xả đáy giúp hạn chế điểm đọng và nâng cao khả năng thoát sạch lưu chất. Trong khi đó, van bi điện tiêu chuẩn có thể không tối ưu cho vị trí lắp đặt đặc thù này.
Tham khảo thêm sản phẩm van bi xả đáy khí nén để lựa chọn cấu hình phù hợp.
