Trong các dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm và hóa mỹ phẩm, việc xả sạch nguyên liệu tại đáy bồn ảnh hưởng trực tiếp đến hiệu quả vận hành và vệ sinh hệ thống. Van bi xả đáy khí nén do Cơ Khí An Thịnh Tân cung cấp sử dụng thân inox kết hợp bộ truyền động khí nén, giúp đóng mở nhanh, giảm thao tác thủ công và thuận tiện tích hợp vào dây chuyền tự động.

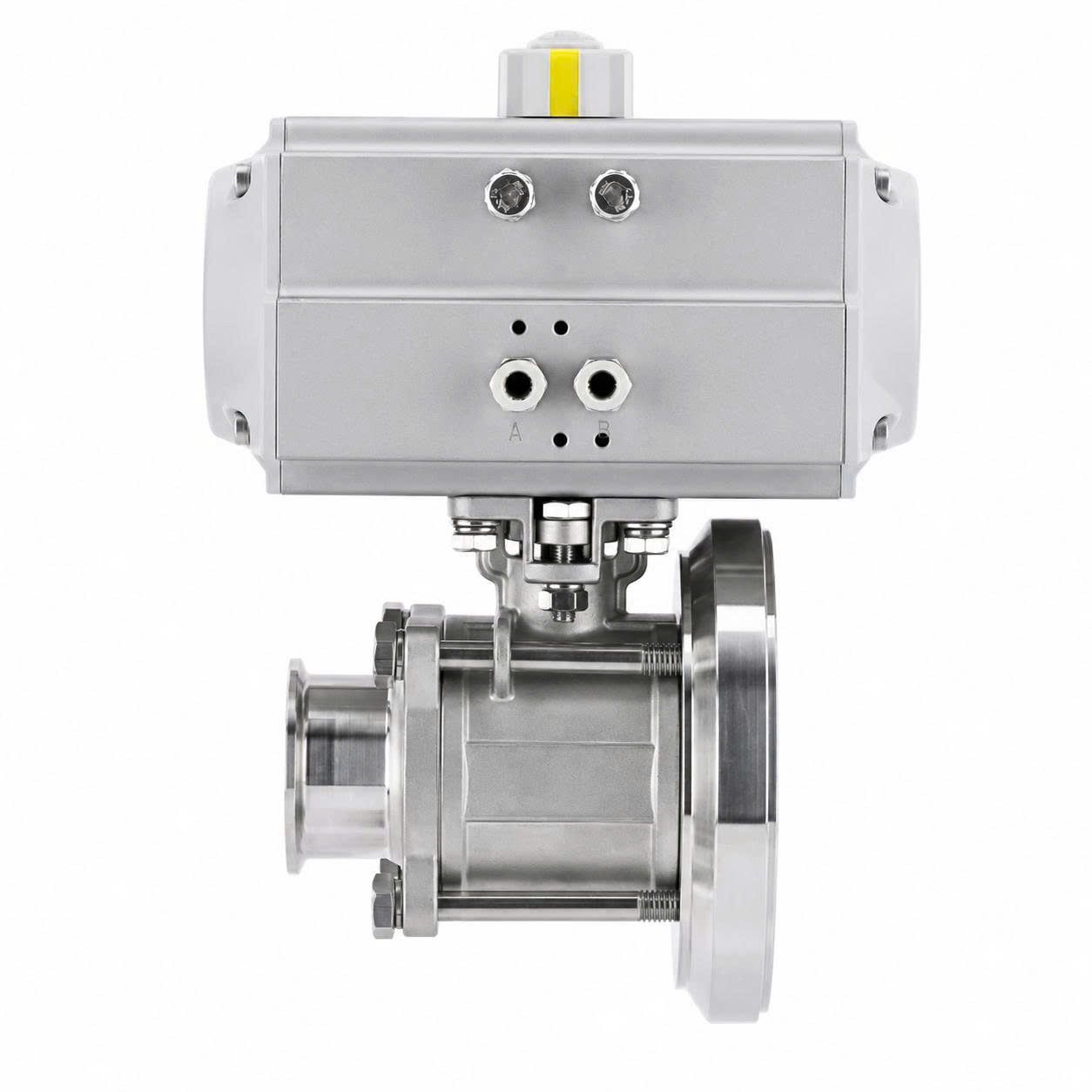

Van bi xả đáy khí nén (Pneumatic Tank Bottom Ball Valve) là thiết bị chuyên dụng được lắp trực tiếp tại đáy bồn chứa hoặc bồn khuấy, vận hành bằng khí nén để thực hiện chức năng đóng, mở và tháo xả nguyên liệu. Sản phẩm được thiết kế đặc biệt để xả sạch tối đa lượng lưu chất tồn đọng, khắc phục nhược điểm của các loại van bi thông thường khi lắp trên đường ống .
Van bi xả đáy khác biệt cơ bản so với van bi thông thường ở thiết kế chuyên dụng cho vị trí đáy bồn:
Van xả đáy: Cấu tạo thân van với cửa vào kết nối trực tiếp với đáy bồn, giúp lưu chất dễ dàng thoát hoàn toàn nhờ cấu trúc thân đặc biệt.
Van bi thông thường: Thường lắp trên đường ống, có hai đầu kết nối đối xứng, khi lắp xa đáy bồn sẽ tạo ra đoạn ống chết gây đọng sản phẩm.
Các tên gọi khác thường gặp: van bi đáy bồn khí nén, van xả đáy bồn tự động, pneumatic tank bottom ball valve.
Thân van có kết cấu đặc biệt phù hợp để lắp tại đáy bồn chứa. Cửa vào của van liên kết trực tiếp với đáy bồn, trong khi cửa ra kết nối với đường ống xả. Bề mặt inox được xử lý đạt độ nhẵn cao (Ra ≤ 0.8 µm) và đánh bóng gương để đáp ứng yêu cầu vệ sinh nghiêm ngặt .
Bi van: Có lỗ xuyên tâm để dẫn lưu chất, thường là dạng full-port để giảm tổn thất áp suất và cho phép dòng chảy toàn phần khi mở .
Trục van: Kết nối bi van với bộ truyền động khí nén, đảm bảo truyền chuyển động quay 90° một cách chính xác .
Gioăng làm kín: Sử dụng các vật liệu đạt chuẩn FDA như PTFE, EPDM hoặc Silicone, có khả năng chịu nhiệt và hóa chất .
Bộ truyền động có cấu tạo dạng thanh răng – bánh răng, bao gồm thân bộ truyền động, piston, cơ cấu bánh răng – thanh răng và trục truyền động quay 90°. Có hai loại chính:
Tác động đơn: Sử dụng lò xo để hồi vị, đưa van về trạng thái an toàn khi mất khí.
Tác động kép: Sử dụng khí nén cho cả hai chiều đóng/mở, phù hợp với hệ thống có nguồn khí ổn định .
Van điện từ khí nén (Solenoid Valve)
Công tắc báo vị trí (Limit Switch)
Bộ lọc và điều áp khí (Filter Regulator)
Bộ tiêu âm
Hộp tín hiệu đóng mở
Van bi xả đáy khí nén hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành cơ năng để điều khiển bi van .
Quá trình mở van:
Khí nén (áp suất 4-8 bar) được cấp vào bộ truyền động thông qua van điện từ.
Áp lực khí tác động lên piston, làm chuyển động thanh răng.
Thanh răng ăn khớp với bánh răng, biến chuyển động thẳng thành chuyển động quay 90°.
Trục truyền động làm xoay bi van, đưa lỗ bi trùng với hướng dòng chảy.
Lưu chất từ đáy bồn được xả ra ngoài qua cửa xả.
Quá trình đóng van:
Ngừng cấp khí vào bộ truyền động.
Với tác động đơn: Lò xo hồi vị đưa piston về vị trí ban đầu, làm bi van quay 90° ngược lại.
Với tác động kép: Khí nén được cấp vào chiều ngược lại để đóng van.
Phần đặc của bi chắn cửa van, ngăn hoàn toàn dòng lưu chất.
Trạng thái khi mất khí:
Tác động đơn: Van tự động trở về vị trí an toàn (thường là đóng hoặc mở theo thiết kế) nhờ lò xo hồi vị.
Tác động kép: Van giữ nguyên vị trí cuối cùng khi mất khí (fail-in-position) .
Trong trường hợp hệ thống không có sẵn nguồn khí nén, người dùng có thể tham khảo van bi vi sinh điều khiển điện 24V để lựa chọn phương án truyền động phù hợp.
Van bi xả đáy khí nén được thiết kế với những đặc điểm kỹ thuật riêng biệt để tối ưu hóa việc xả lưu chất tại đáy bồn :
Cửa van được bố trí gần đáy bồn: Giảm thiểu khoảng cách giữa bồn và cửa van, hỗ trợ tháo xả tối đa lượng nguyên liệu còn lại.
Hạn chế hình thành khoảng lưu chất khó vệ sinh: Thiết kế thân van giúp loại bỏ các điểm chết, thuận tiện cho quá trình vệ sinh (CIP) và tránh nguy cơ nhiễm khuẩn .
Phù hợp với bồn chứa, bồn khuấy và bồn phối trộn: Có thể sử dụng cho chất lỏng hoặc môi chất có độ nhớt trong phạm vi thiết kế.
Khi hệ thống chỉ yêu cầu vận hành thủ công hoặc không cần tự động hóa, van bi xả đáy inox là phương án nên được so sánh về cấu tạo, chi phí và điều kiện sử dụng.
Đóng mở nhanh và ổn định: Thời gian đóng/mở nhanh (1-3 giây), phù hợp với dây chuyền sản xuất liên tục.
Giảm thao tác trực tiếp của người vận hành: Tự động hóa quy trình xả, nâng cao an toàn lao động.
Thuận tiện tích hợp vào hệ thống điều khiển tự động: Kết nối dễ dàng với PLC và hệ thống SCADA .
Khả năng đóng kín tốt: Với gioăng PTFE/EPDM đạt chuẩn FDA, van đảm bảo độ kín tuyệt đối khi đóng .
Thân inox có khả năng chống ăn mòn: Vật liệu SUS304 hoặc SUS316L chịu được nhiều loại hóa chất và dung dịch CIP/SIP .
Hỗ trợ tháo xả và vệ sinh bồn: Giảm thiểu lãng phí nguyên liệu và thời gian vệ sinh.
Có thể lắp thêm phụ kiện báo trạng thái: Công tắc hành trình cho phép giám sát vị trí từ xa .
Phù hợp với dây chuyền vận hành thường xuyên: Độ bền cao, ít hỏng hóc .
Van bi xả đáy khí nén được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh và tự động hóa cao :
Bồn trộn trong ngành thực phẩm: Xả sạch nguyên liệu sau khi trộn.
Hệ thống sản xuất sữa và đồ uống: Xả sữa, nước ép từ bồn chứa.
Nhà máy bia, rượu và nước giải khát: Xả bia, rượu từ bồn lên men.
Bồn chứa dược phẩm, mỹ phẩm: Đảm bảo vệ sinh và xả sạch nguyên liệu.
Bồn chứa dung dịch hóa chất: Xả hóa chất một cách an toàn.
Dây chuyền sản xuất nước sốt, siro hoặc lưu chất có độ nhớt: Tận dụng khả năng full-port để xả nguyên liệu đặc.
Hệ thống vệ sinh CIP/SIP: Đáp ứng yêu cầu vệ sinh với vật liệu inox và gioăng phù hợp .
Đối với các vị trí đóng mở trên đường ống thay vì lắp trực tiếp tại đáy bồn, có thể tham khảo nhóm van bi inox vi sinh để lựa chọn cấu hình thích hợp hơn.
Van xả đáy: Được lắp trực tiếp hoặc sát đáy bồn chứa.
Van bi thông thường: Chủ yếu được lắp trên đường ống, cách xa đáy bồn .
Van xả đáy: Có đầu kết nối được thiết kế phù hợp với đáy bồn (một đầu là cửa vào hướng thẳng đứng, một đầu là cửa xả ngang).
Van thông thường: Có hai đầu nối đường ống đối xứng trên cùng một trục .
Van xả đáy: Hỗ trợ giảm lượng lưu
| Tiêu chí | Điều khiển khí nén | Điều khiển điện | Tay gạt |
|---|---|---|---|
| Tốc độ đóng/mở | Nhanh (1-3 giây) | Trung bình (5-30 giây) | Phụ thuộc thao tác |
| Tự động hóa | Tích hợp PLC dễ dàng | Tích hợp PLC dễ dàng | Không |
| An toàn khi mất nguồn | Về vị trí an toàn (tác động đơn) hoặc giữ nguyên (kép) | Giữ nguyên vị trí | Giữ nguyên |
| Hạ tầng yêu cầu | Máy nén khí, ống dẫn | Nguồn điện | Không |
| Chi phí đầu tư | Trung bình (+ máy nén) | Trung bình | Thấp |
| Tần suất phù hợp | Rất cao | Trung bình đến cao | Thấp |
Khuyến nghị lựa chọn theo tần suất vận hành:
Khí nén: Phù hợp cho dây chuyền vận hành liên tục, tần suất đóng/mở cao.
Điện: Phù hợp khi không có sẵn khí nén, cần tự động hóa với tần suất trung bình.
Tay gạt: Phù hợp với hệ thống nhỏ, ít thao tác và chi phí thấp .
Thành phần và độ nhớt: Lưu chất có độ nhớt cao hay chứa cặn sẽ cần bi van full-port .
Khả năng ăn mòn: Hóa chất, dung dịch muối cần vật liệu inox 316L .
Nhiệt độ làm việc: Nhiệt độ cao cần gioăng PTFE hoặc Silicone .
Lưu chất có cặn hoặc hạt rắn hay không: Van bi xả đáy có khả năng cắt sợi và phù hợp với lưu chất có cặn .
Inox 304: Phù hợp cho môi trường thông thường và ít ăn mòn .
Inox 316L: Phù hợp cho môi trường yêu cầu chống ăn mòn và vệ sinh cao hơn .
Tham khảo hệ thống sản phẩm, phụ kiện inox vi sinh để đồng bộ vật liệu và kiểu kết nối.
PTFE: Chịu hóa chất và nhiệt độ cao (lên đến 250°C), phù hợp với hầu hết các ứng dụng .
EPDM: Phù hợp với nước, hơi nước và một số hóa chất, nhiệt độ lên đến 140°C .
Silicone: Chịu nhiệt tốt (lên đến 200°C), mềm dẻo, phù hợp với thực phẩm .
FKM/Viton: Chịu hóa chất dầu mỡ và nhiệt độ cao .
Đối chiếu khả năng tương thích hóa học, nhiệt độ và tiêu chuẩn của hệ thống để lựa chọn đúng loại gioăng.
Tác động kép: Sử dụng khí nén cho cả hai chiều đóng và mở, thường giữ nguyên vị trí khi mất khí .
Tác động đơn: Có lò xo hồi về vị trí an toàn khi mất khí, xác định trạng thái an toàn là đóng hay mở .
Tính toán mô-men xoắn: Cần tính hệ số an toàn phù hợp để đảm bảo van hoạt động ổn định .
Xác định trạng thái an toàn: Cần van tự động đóng hay mở khi mất khí? .
Kết nối với đáy bồn: Có thể là kết nối hàn trực tiếp hoặc clamp (kẹp nhanh) .
Kết nối hàn: Tạo kết nối cố định, hạn chế nguy cơ rò rỉ .
Kết nối clamp: Cho phép tháo lắp và vệ sinh dễ dàng .
Kích thước cửa xả: Phải phù hợp với đường ống đầu ra.
Kiểm tra kích thước thực tế hoặc bản vẽ bồn: Trước khi đặt hàng để đảm bảo van phù hợp với đáy bồn.
Xác định chính xác vị trí và kích thước đầu chờ: Tại đáy bồn dựa trên bản vẽ thiết kế.
Làm sạch bề mặt kết nối: Trước khi lắp để đảm bảo độ kín.
Bảo đảm gioăng được đặt đúng tâm: Không bị lệch hoặc xoắn.
Không để tải trọng đường ống tác động trực tiếp lên thân van: Sử dụng kẹp đỡ cho đường ống xả.
Bố trí bộ truyền động ở vị trí thuận tiện kiểm tra: Dễ dàng quan sát trạng thái và bảo trì.
Cấp khí sạch, khô và đúng áp suất: Sử dụng bộ lọc điều áp để đảm bảo nguồn khí chất lượng .
Kiểm tra chiều đóng mở của van điện từ: Đấu nối đúng với bộ truyền động.
Chạy thử toàn bộ hành trình: Trước khi đưa vào sử dụng để kiểm tra độ kín và đúng thao tác .
Khi thiết kế đồng bộ dây chuyền, người đọc có thể tham khảo thêm nhóm van inox vi sinh nhằm lựa chọn van bướm, van một chiều, van bi và các thiết bị liên quan.
Ngắt nguồn khí và giải phóng áp suất: Trước khi thao tác bảo dưỡng để đảm bảo an toàn.
Xả hết lưu chất trong bồn và đường ống: Tránh rò rỉ khi tháo van.
Kiểm tra bề mặt bi van: Có bị mài mòn, xước hoặc bám cặn không.
Kiểm tra độ mòn hoặc biến dạng của gioăng: Nếu có dấu hiệu hỏng, cần thay thế .
Làm sạch khu vực cửa van và cổ xả: Sử dụng dung dịch vệ sinh phù hợp.
Kiểm tra rò rỉ khí tại actuator và phụ kiện: Kiểm tra các kết nối ống khí và van điện từ.
Thay gioăng đúng vật liệu, kích thước: Đảm bảo độ kín và khả năng tương thích hóa học.
Chạy thử và kiểm tra độ kín: Sau bảo dưỡng để đảm bảo van hoạt động bình thường .
Nguyên nhân: Gioăng bị mòn, cặn bám trên bề mặt bi, actuator không đủ mô-men xoắn.
Khắc phục: Thay gioăng mới, vệ sinh bi van, kiểm tra và tăng áp suất khí cấp hoặc thay actuator có mô-men lớn hơn.
Nguyên nhân: Áp suất khí cấp thấp, đường ống khí bị tắc hoặc rò rỉ, van điện từ hoạt động không ổn định.
Khắc phục: Tăng áp suất khí, kiểm tra đường ống, vệ sinh hoặc thay van điện từ.
Nguyên nhân: Vị trí lắp chưa phù hợp, cổ xả có điểm giữ lưu chất, lưu chất có độ nhớt cao hoặc đóng cặn.
Khắc phục: Điều chỉnh vị trí lắp đặt, vệ sinh cổ xả, sử dụng van bi full-port.
Nguyên nhân: Gioăng lắp lệch, bề mặt kết nối bị biến dạng, lực siết không đều hoặc không phù hợp.
Khắc phục: Lắp lại gioăng đúng tâm, làm phẳng hoặc thay mới bề mặt kết nối, siết clamp đều và đúng lực .
Giá sản phẩm phụ thuộc vào:
Kích thước van.
Vật liệu inox 304 hoặc inox 316L.
Vật liệu gioăng.
Loại bộ truyền động.
Kiểu kết nối với bồn.
Van điện từ và phụ kiện báo vị trí.
Nguồn gốc và chứng từ sản phẩm.
Số lượng đặt hàng.
Khách hàng nên cung cấp bản vẽ đáy bồn, kích thước đầu chờ, loại lưu chất, nhiệt độ, áp suất và yêu cầu điều khiển để được lựa chọn đúng cấu hình và báo giá chính xác.
Van bi xả đáy được thiết kế để lắp trực tiếp tại đáy bồn, với kết cấu thân van giúp hạn chế khoảng chết và xả lưu chất gần như hoàn toàn.
Van bi inox thông thường chủ yếu được lắp trên đường ống. Nếu vị trí lắp cách xa đáy bồn, một phần lưu chất có thể còn tồn đọng tại đoạn nối.
Có thể, đặc biệt khi van sử dụng thiết kế full-port, đường dẫn dòng phù hợp và vật liệu inox 316L.
Tuy nhiên, cần xem xét độ nhớt, kích thước hạt cặn, khả năng kết tinh, nhiệt độ và nguy cơ làm xước seat van. Không phải mọi lưu chất chứa cặn đều phù hợp với van bi tiêu chuẩn.
Inox 304 phù hợp với môi trường ít ăn mòn và có chi phí đầu tư thấp hơn.
Inox 316L có khả năng chống ăn mòn tốt hơn, phù hợp với hóa chất, nhiệt độ cao và hệ thống có yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm hoặc chế biến sữa.
Tác động đơn sử dụng khí nén cho một chiều và lò xo hồi vị cho chiều còn lại. Khi mất khí, van tự động trở về trạng thái an toàn đã thiết kế.
Tác động kép sử dụng khí nén cho cả hai chiều đóng và mở. Loại này cần nguồn khí ổn định và không có lò xo tự đưa van về vị trí an toàn khi mất khí.
Với bộ truyền động tác động đơn, lò xo hồi vị sẽ đưa van về vị trí an toàn, có thể là đóng hoặc mở tùy cấu hình Fail Close hay Fail Open.
Với bộ truyền động tác động kép, van thường dừng tại vị trí hiện thời khi mất khí. Khả năng duy trì vị trí còn phụ thuộc độ kín của hệ thống khí và tải tác động lên van.
Có. PLC gửi tín hiệu đến van điện từ để cấp hoặc xả khí, từ đó điều khiển bộ truyền động đóng mở van.
Có thể lắp thêm công tắc hành trình hoặc hộp báo vị trí để gửi tín hiệu phản hồi trạng thái đóng – mở của van về PLC.
Có, nếu vật liệu thân van, seat và gioăng làm kín đáp ứng được nhiệt độ, áp suất và hóa chất của quy trình CIP/SIP.
Thân van inox 316L cùng gioăng PTFE, EPDM hoặc silicone thường được sử dụng, nhưng cần kiểm tra giới hạn kỹ thuật và khả năng tương thích hóa chất của từng vật liệu.
PTFE có khả năng chịu hóa chất tốt, hệ số ma sát thấp và phù hợp với nhiều môi trường nhiệt độ cao.
EPDM phù hợp với nước, nước nóng, hơi nước và nhiều ứng dụng thực phẩm, nhưng không phù hợp với dầu khoáng và một số hydrocarbon.
Silicone mềm dẻo, chịu nhiệt tốt và thường được sử dụng trong thực phẩm hoặc dược phẩm. Việc lựa chọn phải dựa trên lưu chất, nhiệt độ và quy trình vệ sinh thực tế.
Có thể, nếu bệ lắp, trục truyền động và chuẩn kết nối như ISO 5211 tương thích.
Bộ truyền động điện phải có góc quay, mô-men và cấp bảo vệ phù hợp. Nên lựa chọn mô-men có hệ số an toàn so với mô-men vận hành thực tế của van.
Khách hàng nên cung cấp các thông tin sau:
