Trong dây chuyền thực phẩm, đồ uống và dược phẩm, yêu cầu đóng mở chính xác cần đi cùng khả năng vệ sinh và tự động hóa. Van bi vi sinh điều khiển điện 24V do Cơ Khí An Thịnh Tân cung cấp kết hợp thân van inox vi sinh với bộ truyền động điện áp thấp, giúp vận hành từ xa, kết nối tủ điều khiển và giảm thao tác thủ công tại hiện trường.

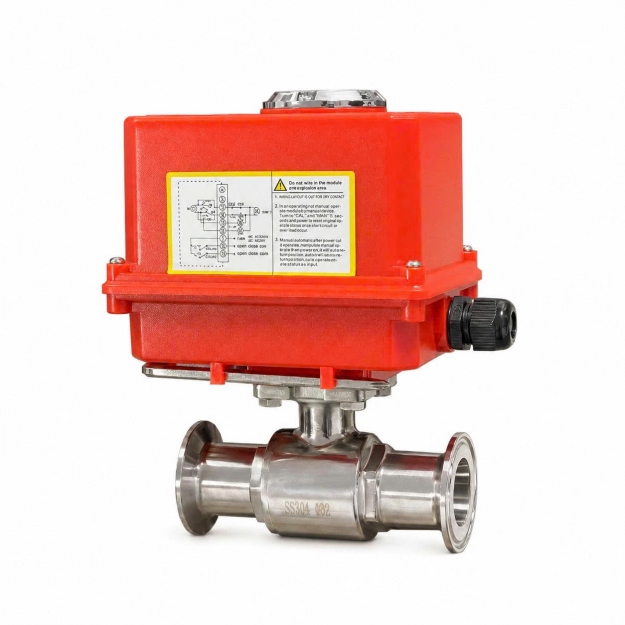

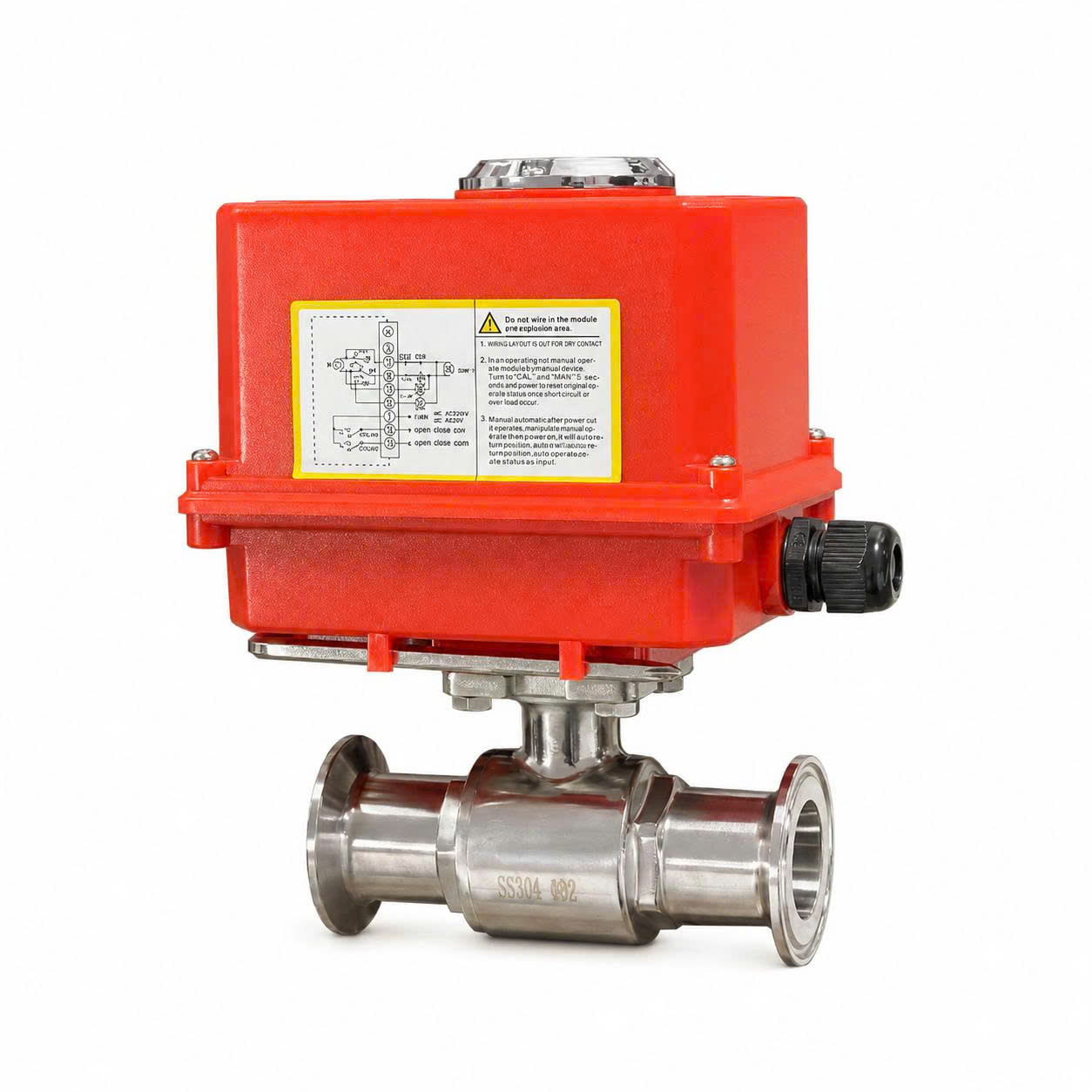

Van bi vi sinh điều khiển điện 24V là cụm thiết bị bao gồm thân van bi inox vi sinh và actuator điện (motor) sử dụng nguồn điện áp thấp 24V để vận hành. Sản phẩm có chức năng đóng, mở hoặc thay đổi vị trí van theo tín hiệu điều khiển từ PLC hoặc tủ điện .
Các tên gọi khác của sản phẩm bao gồm: van bi điện 24V inox vi sinh, van bi clamp điều khiển điện, van bi điện 24VDC. Cần phân biệt rõ nguồn 24VDC (dòng điện một chiều) và 24VAC (dòng điện xoay chiều) để chọn đúng model actuator .
Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, được thiết kế để tối ưu hóa dòng chảy và vệ sinh :
Thân van: Làm từ inox 304 hoặc 316, bề mặt đánh bóng đạt chuẩn vi sinh.
Bi van: Có lỗ xuyên tâm (full port hoặc reduced port) để dẫn lưu chất.
Trục van: Kết nối bi van với bộ truyền động .
Seat và gioăng làm kín: Bằng PTFE, đảm bảo độ kín khít khi đóng .
Đầu kết nối vi sinh: Kiểu clamp tháo lắp nhanh .
Bộ truyền động là "trái tim" điều khiển van :
Động cơ điện: Hoạt động với nguồn 24VDC hoặc 24VAC .
Hộp số giảm tốc: Giảm tốc độ và tăng mô-men xoắn .
Trục đầu ra: Kết nối với trục van thân van.
Công tắc giới hạn hành trình: Xác định và ngắt động cơ tại vị trí mở/đóng cuối cùng .
Bộ hiển thị trạng thái: Đèn LED hiển thị vị trí van .
Cơ cấu vận hành tay: Cho phép vận hành bằng tay khi mất điện (tay quay hoặc lục lăng) .
Giá đỡ actuator giúp cố định bộ truyền động lên thân van.
Khớp nối giữa hai trục (trục van và trục actuator) phải được lắp đồng tâm để tránh kẹt và mài mòn trục .
Van bi vi sinh điều khiển điện 24V hoạt động dựa trên sự chuyển đổi năng lượng điện thành cơ năng để xoay bi van :
Actuator nhận nguồn điện 24V và tín hiệu điều khiển từ PLC.
Động cơ truyền chuyển động qua hộp số giảm tốc.
Trục van làm bi van quay 90° (một phần tư vòng) .
Van mở khi lỗ bi nằm cùng hướng với dòng chảy; van đóng khi phần đặc của bi chắn đường ống.
Công tắc giới hạn hành trình sẽ ngắt điện động cơ khi van đạt đến vị trí mở hoặc đóng hoàn toàn .
Tín hiệu phản hồi trạng thái (mở/đóng) được truyền về tủ điện hoặc PLC .
Van chỉ hoạt động ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn .
Phù hợp với nhiệm vụ cấp, ngắt hoặc cô lập dòng chảy.
Nhận tín hiệu điều khiển từ relay hoặc PLC .
Cho phép van thay đổi góc mở theo tín hiệu đầu vào (4-20mA hoặc 0-10V) để điều tiết lưu lượng .
Yêu cầu bộ định vị (positioner) và tín hiệu phản hồi tương thích .
Lưu ý: Không phải mọi actuator 24V đều hỗ trợ chức năng tuyến tính.
Điều khiển bằng công tắc tại tủ điện.
Điều khiển tự động từ PLC theo chương trình.
Kết hợp cảm biến áp suất, nhiệt độ, lưu lượng hoặc mức bồn để đóng/mở tự động .
An toàn: Điện áp tại thiết bị hiện trường thấp hơn nguồn 220V, giảm rủi ro tai nạn điện .
Tương thích PLC: Phù hợp với nhiều hệ thống PLC và tủ điều khiển (nguồn logic thường dùng 24V DC) .
Không cần khí nén: Không yêu cầu đầu tư máy nén và đường ống khí, tiết kiệm chi phí .
Triển khai linh hoạt: Thuận tiện cho các dây chuyền quy mô nhỏ và vừa, dễ dàng kết nối với hệ thống giám sát .
Tự động hóa: Giúp tự động hóa các vị trí khó thao tác trực tiếp .
Lưu ý: Nguồn điện 24V không đồng nghĩa thiết bị được phép lắp trong mọi môi trường. Cần kiểm tra cấp bảo vệ IP, phương pháp đấu nối và chứng nhận phòng nổ nếu sử dụng tại khu vực có nguy cơ cháy nổ.
Vệ sinh dễ dàng: Bề mặt inox nhẵn, đánh bóng gương, hạn chế bám cặn .
Chống ăn mòn: Khả năng chống ăn mòn phụ thuộc mác inox (304 hoặc 316L) và loại lưu chất .
Độ kín tốt: Khi lựa chọn đúng seat và gioăng (PTFE, EPDM) .
Tháo lắp nhanh: Kết nối clamp giúp tháo rời để vệ sinh mà không cần cắt ống .
Full-port: Thiết kế lỗ bi xuyên tâm giúp hạn chế tổn thất áp suất khi mở hoàn toàn .
Người đọc có thể tham khảo thêm nhóm van bi inox vi sinh để so sánh các cấu hình thân van, kiểu kết nối và phương thức vận hành.
Tốc độ chậm hơn khí nén: Thời gian đóng mở thường từ 15-60 giây, chậm hơn van khí nén (1-3 giây) .
Mất điện: Van sẽ giữ nguyên vị trí cuối cùng khi mất điện (trừ khi có tùy chọn safe-return đặc biệt) .
Mô-men: Actuator phải có mô-men xoắn đủ lớn để vận hành van trong mọi điều kiện.
Chống nước: Nước có thể xâm nhập qua đầu cáp nếu lắp đặt không đúng kỹ thuật.
Điều tiết hạn chế: Van bi thông thường không tối ưu cho điều tiết liên tục so với van bướm hoặc van cổng .
Khoang chết: Khoang giữa bi và thân có thể giữ lại một lượng lưu chất tùy thiết kế.
Nhiệt độ: Cần kiểm tra khả năng chịu nhiệt của actuator (thường tối đa 60°C) khi vệ sinh hệ thống ở nhiệt độ cao .
Van bi vi sinh điều khiển điện 24V được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu tự động hóa và vệ sinh cao :
Dây chuyền sản xuất sữa, bia, nước giải khát .
Hệ thống chế biến thực phẩm .
Đường ống dược phẩm, mỹ phẩm .
Hệ thống nước tinh khiết và lọc RO.
Đường cấp và phân phối nguyên liệu .
Hệ thống đóng mở theo tín hiệu cảm biến .
Dây chuyền không có sẵn nguồn khí nén .
Lưu ý: Với vị trí lắp trực tiếp tại bồn chứa, đặc biệt là đường tháo nguyên liệu, có thể tham khảo van bi xả đáy inox thay cho van bi đường ống thông thường.
| Tiêu chí | Van điều khiển điện 24V | Van bi tay gạt |
|---|---|---|
| Vận hành | Tự động | Thủ công |
| Điều khiển từ xa | Có | Không |
| Kết nối PLC | Có | Không |
| Phù hợp | Vị trí vận hành thường xuyên | Hệ thống nhỏ hoặc ít đóng mở |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
| Bảo trì | Trung bình (cần kiểm tra điện) | Thấp |
Đối với hệ thống chưa cần tự động hóa, van bi vi sinh clamp tay gạt là phương án nên được cân nhắc về tính đơn giản và khả năng tháo lắp.
| Tiêu chí | 24V DC/AC | 220V AC |
|---|---|---|
| Nguồn cấp | Cần bộ nguồn chuyển đổi | Sử dụng trực tiếp điện lưới |
| An toàn | An toàn hơn (điện áp thấp) | Cần tiếp địa cẩn thận |
| Kết nối PLC | Rất tốt (nguồn logic) | Có thể cần relay trung gian |
| Bảo trì | Dễ dàng hơn | Cần cẩn thận hơn |
| Chi phí | Cao hơn (do bộ nguồn) | Thấp hơn |
| Tiêu chí | Van điện 24V | Van khí nén |
|---|---|---|
| Nguồn năng lượng | Điện | Khí nén |
| Tốc độ đóng mở | Chậm (15-60s) | Nhanh (1-3s) |
| Hạ tầng | Cần nguồn điện | Cần máy nén khí, ống dẫn |
| An toàn khi mất nguồn | Giữ nguyên vị trí | Có thể hồi vị (tác động đơn) |
| Năng lượng | Tiêu thụ điện năng | Tiêu thụ khí nén |
| Kết nối điều khiển | Dễ dàng với PLC | Cần van điện từ trung gian |
| Chi phí | Trung bình | Trung bình (+ máy nén) |
Xác định đường kính đường ống cần lắp van (DN15 – DN100) .
Kiểm tra tiêu chuẩn đầu clamp (DIN, SMS, 3A) hiện có .
Chọn kết nối clamp (tháo lắp nhanh), hàn (cố định) hoặc rắc co .
Kiểm tra không gian lắp đặt actuator (có đủ chỗ không).
Inox 304: Phù hợp cho môi trường ít ăn mòn .
Inox 316L: Phù hợp cho lưu chất ăn mòn, nhiệt độ cao và yêu cầu vệ sinh nghiêm ngặt .
Kiểm tra chứng nhận vật liệu (CO/CQ) nếu dự án yêu cầu.
Tham khảo nhóm sản phẩm inox vi sinh để đồng bộ ống, van và phụ kiện trong dây chuyền.
PTFE: Chịu hóa chất và nhiệt độ cao (lên đến 250°C) .
EPDM: Phù hợp với nước, hơi nước, nhiệt độ đến 140°C .
Silicone: Chịu nhiệt tốt, mềm dẻo, phù hợp thực phẩm .
FKM/Viton: Chịu hóa chất dầu mỡ và nhiệt độ cao.
Đối chiếu với lưu chất, hóa chất vệ sinh (CIP) và nhiệt độ làm việc để lựa chọn đúng loại .
Xác định 24VDC hay 24VAC: Dựa trên nguồn điện sẵn có .
Tính toán mô-men xoắn: Dựa trên kích thước van và áp suất làm việc, có hệ số an toàn .
Chọn chế độ ON/OFF hoặc tuyến tính: Dựa trên yêu cầu điều khiển .
Kiểm tra thời gian đóng mở: Có thể chọn model nhanh hay chậm tùy nhu cầu .
Kiểm tra cấp bảo vệ: IP67 tối thiểu .
Xác định yêu cầu vận hành tay: Hầu hết actuator đều có cơ cấu vận hành tay .
Xác định vị trí van khi mất điện: Thường giữ nguyên vị trí .
Tín hiệu đóng mở: Tiếp điểm khô từ PLC .
Tín hiệu phản hồi trạng thái: Công tắc hành trình (khô) hoặc 4-20mA .
Tín hiệu tuyến tính: 4-20mA hoặc 0-10V (nếu có) .
Đảm bảo tín hiệu tương thích với PLC của hệ thống.
Kiểm tra: Xác nhận đúng điện áp actuator (24VDC hay 24VAC) trước khi đấu nối.
Vệ sinh: Làm sạch đường ống và đầu nối clamp trước khi lắp.
Lắp gioăng: Đặt gioăng clamp đúng tâm, tránh xoắn hoặc lệch.
Lắp van: Không để trọng lượng actuator gây tải lệch lên đường ống. Sử dụng kẹp đỡ nếu cần.
Bố trí actuator: Tránh vị trí ngập nước hoặc có nguy cơ va đập.
Đấu dây: Sử dụng đầu siết cáp phù hợp, đấu dây theo đúng sơ đồ của nhà sản xuất .
Kiểm tra chiều: Kiểm tra chiều mở và đóng bằng tay trước khi cấp điện.
Chạy thử: Chạy thử toàn bộ hành trình (mở/đóng) và kiểm tra tín hiệu phản hồi về PLC.
Kiểm tra kín: Kiểm tra độ kín của các mối nối trước khi đưa lưu chất vào hệ thống.
Khi thiết kế đồng bộ nhiều loại van trên cùng dây chuyền, có thể tham khảo danh mục van inox vi sinh để lựa chọn van bi, van bướm, van một chiều và các thiết bị liên quan.
An toàn: Cắt điện và xác nhận hết nguồn trước khi tháo.
Xả áp: Xả hết áp suất và lưu chất trong đường ống.
Tháo rời: Đối với kết nối clamp, dễ dàng tháo rời thân van để vệ sinh.
Kiểm tra: Kiểm tra seat, gioăng và bề mặt bi. Thay thế nếu bị mòn hoặc biến dạng .
Vệ sinh: Vệ sinh cặn trong khoang van bằng dung dịch chuyên dụng.
Kiểm tra actuator: Kiểm tra đầu cáp và độ kín của actuator (không để nước xâm nhập).
Kiểm tra cơ khí: Kiểm tra trục nối và bulông gá đỡ.
Chạy thử: Chạy thử toàn bộ hành trình sau bảo dưỡng.
Lưu ý: Không phun nước áp lực cao trực tiếp vào bộ điện nếu thiết bị không được phép .
Nguyên nhân: Sai điện áp (24VDC/AC), mất nguồn, đấu dây không đúng, bộ nguồn không đủ công suất, công tắc giới hạn hoặc động cơ lỗi.
Khắc phục: Kiểm tra nguồn điện và sơ đồ đấu dây. Kiểm tra cầu chì hoặc công tắc hành trình.
Nguyên nhân: Actuator thiếu mô-men xoắn, bi van bị kẹt (cặn bẩn), trục lắp lệch tâm, cài đặt giới hạn chưa đúng.
Khắc phục: Vệ sinh bi van, kiểm tra lại mô-men và lắp đồng tâm.
Nguyên nhân: Đấu nhầm chân, đứt dây tín hiệu, tiếp điểm bị lỗi, điện áp tín hiệu không tương thích với PLC.
Khắc phục: Kiểm tra đấu nối, đo tín hiệu bằng đồng hồ.
Nguyên nhân: Seat hoặc gioăng bị mòn, cặn bám trên bề mặt bi, actuator chưa chạy hết hành trình, gioăng không phù hợp với lưu chất.
Khắc phục: Thay thế seat/gioăng, vệ sinh bi, kiểm tra hành trình actuator .
Giá sản phẩm phụ thuộc vào:
Kích thước van (DN15 – DN100) .
Inox 304 hoặc inox 316L .
Vật liệu gioăng (PTFE, EPDM, Silicone).
Kiểu kết nối (clamp, hàn, rắc co).
Mô-men xoắn actuator (30Nm – 600Nm) .
Chế độ ON/OFF hoặc tuyến tính .
Tín hiệu điều khiển và phản hồi .
Cấp bảo vệ IP.
Thương hiệu và nguồn gốc.
Số lượng đặt hàng.
Khách hàng nên cung cấp kích thước đường ống, lưu chất, nhiệt độ, áp suất, nguồn 24VDC/24VAC, chế độ điều khiển và tín hiệu PLC để được lựa chọn đúng model và báo giá chính xác.
Không nên dùng thay thế cho nhau, trừ khi nhà sản xuất ghi rõ bộ truyền động hỗ trợ cả hai loại nguồn.
Bộ truyền động 24VDC phải sử dụng nguồn một chiều, còn bộ truyền động 24VAC sử dụng nguồn xoay chiều. Cấp sai loại điện áp hoặc đấu sai cực tính có thể làm thiết bị hoạt động không ổn định hoặc hư hỏng.
Có thể, nếu điện áp, dòng điện và loại tín hiệu của PLC tương thích với bộ truyền động.
Van ON/OFF thường nhận tín hiệu đóng – mở qua tiếp điểm hoặc relay. Bộ truyền động tuyến tính có thể nhận tín hiệu 4–20mA hoặc 0–10V và gửi tín hiệu phản hồi về PLC.
Nếu ngõ ra PLC không đủ tải hoặc không tương thích, cần sử dụng relay trung gian hoặc module cách ly phù hợp.
Không phù hợp. Van ON/OFF được thiết kế chủ yếu để mở hoàn toàn hoặc đóng hoàn toàn.
Để điều tiết lưu lượng, cần sử dụng bộ truyền động tuyến tính (Modulating) có khả năng dừng tại các vị trí trung gian theo tín hiệu điều khiển.
Hầu hết bộ truyền động điện tiêu chuẩn sẽ giữ nguyên vị trí cuối cùng khi nguồn điện bị mất.
Một số model đặc biệt có pin, tụ điện dự phòng hoặc lò xo hồi vị có thể tự động đưa van về trạng thái an toàn đã cài đặt.
Inox 304 phù hợp với môi trường ít ăn mòn và có chi phí đầu tư thấp hơn.
Inox 316L có khả năng chống ăn mòn tốt hơn, phù hợp với hóa chất, nhiệt độ cao và các hệ thống có yêu cầu vệ sinh nghiêm ngặt.
Có, nếu vật liệu thân van, seat và gioăng làm kín đáp ứng được nhiệt độ, áp suất và hóa chất của quy trình CIP/SIP.
Thân van inox 316L cùng gioăng PTFE hoặc EPDM thường được sử dụng, nhưng cần đối chiếu giới hạn kỹ thuật của từng vật liệu trước khi lựa chọn.
Bộ truyền động đạt IP67 có khả năng chống bụi hoàn toàn và chịu được ngâm nước tạm thời trong điều kiện thử nghiệm tiêu chuẩn.
Tuy nhiên, nên tránh lắp thiết bị tại vị trí ngập nước thường xuyên, phun nước áp lực cao trực tiếp hoặc có hóa chất ăn mòn nếu nhà sản xuất không xác nhận khả năng đáp ứng.
Kết nối clamp cho phép tháo lắp nhanh, thuận tiện cho việc vệ sinh, kiểm tra và thay thế van.
Kết nối hàn tạo liên kết cố định, hạn chế số mối ghép và nguy cơ rò rỉ, nhưng việc tháo van để bảo trì sẽ khó khăn hơn.
Mô-men cần thiết phụ thuộc vào kích thước van, áp suất làm việc, vật liệu seat, đặc tính lưu chất và tần suất vận hành.
Cần tham khảo mô-men vận hành trong bảng dữ liệu kỹ thuật của nhà sản xuất và chọn actuator có hệ số an toàn phù hợp, thường khoảng 1,2–1,5 lần tùy điều kiện làm việc.
Có thể, nhưng phải thay toàn bộ actuator 24V bằng actuator 220V tương thích; không được cấp trực tiếp nguồn 220V vào bộ điện 24V.
Actuator mới phải có cùng chuẩn bệ gá, trục kết nối, góc quay và mô-men phù hợp với van. Đồng thời, hệ thống dây điện và tủ điều khiển phải được điều chỉnh theo nguồn 220V.
Trong nhiều cấu hình, van khí nén đóng mở nhanh hơn van điện. Thời gian vận hành của bộ khí nén có thể chỉ vài giây, trong khi bộ điện thường cần nhiều giây đến hàng chục giây.
Thời gian thực tế phụ thuộc vào kích thước van, mô-men, áp suất khí, lưu lượng cấp khí và model actuator. Cần kiểm tra thông số của nhà sản xuất thay vì áp dụng một khoảng thời gian cố định cho mọi sản phẩm.
Có. Nhiều bộ truyền động điện tích hợp công tắc hành trình để cung cấp tín hiệu phản hồi trạng thái van đã đóng hoặc mở hoàn toàn.
Với bộ truyền động tuyến tính, thiết bị có thể cung cấp thêm tín hiệu phản hồi vị trí như 4–20mA hoặc 0–10V, tùy cấu hình và model.
