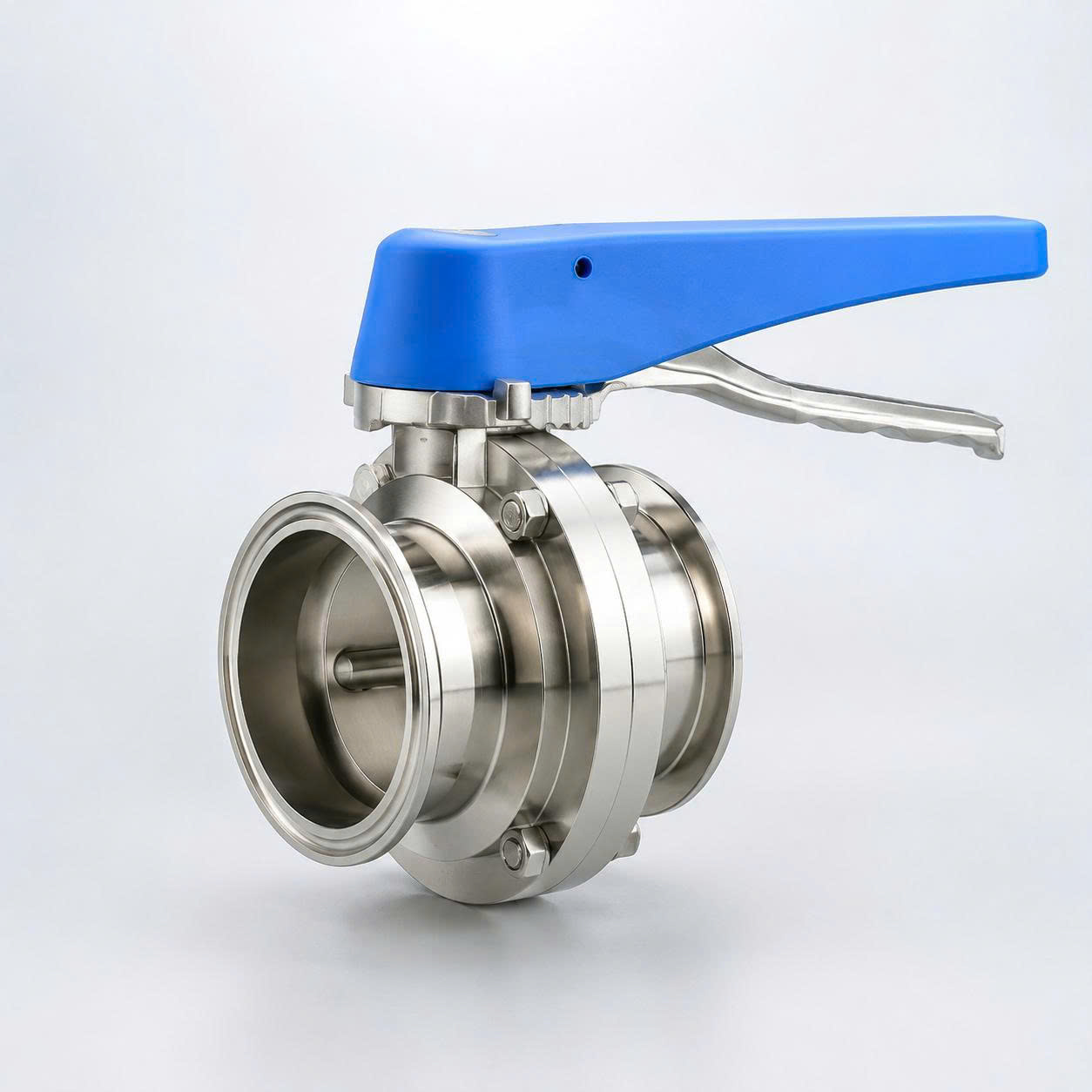

Trong các hệ thống yêu cầu vệ sinh cao như thực phẩm, đồ uống, dược phẩm và mỹ phẩm, việc kiểm soát dòng chảy chính xác và đảm bảo độ sạch sẽ là yếu tố then chốt. Van bướm vi sinh tay kẹp inox SUS304 – SUS316 chính là giải pháp tối ưu nhờ thiết kế nhỏ gọn, khả năng đóng mở nhanh và điều chỉnh lưu lượng linh hoạt. Với chất liệu inox cao cấp, bề mặt nhẵn bóng dễ vệ sinh và cơ cấu tay kẹp mỏ vịt cho phép cố định ở nhiều góc mở, sản phẩm đáp ứng hoàn hảo các tiêu chuẩn khắt khe nhất. Để tìm hiểu chi tiết về dòng sản phẩm này, mời bạn đọc tiếp bài viết dưới đây. Mọi thông tin tư vấn và báo giá, vui lòng liên hệ ngay với Cơ Khí An Thịnh Tân để được hỗ trợ nhanh nhất.
Van bướm vi sinh tay kẹp inox SUS304 – SUS316 là thiết bị cơ học dùng để đóng/mở hoặc điều tiết dòng chảy của lưu chất trong đường ống. Nguyên lý hoạt động dựa trên một đĩa van xoay quanh trục để thay đổi tiết diện dòng chảy. Điểm đặc biệt của dòng sản phẩm này là tay kẹp dạng mỏ vịt, cho phép người vận hành dễ dàng lựa chọn và cố định van ở nhiều góc mở khác nhau. Chính vì vậy, sản phẩm còn thường được gọi với nhiều tên khác như van bướm tay kẹp, van bướm mỏ vịt hay van bướm inox vi sinh. Cơ cấu hãm nhiều nấc giúp tay kẹp giữ chặt góc mở của đĩa van, mang lại khả năng kiểm soát dòng chảy vượt trội so với các dòng van tay gạt thông thường.

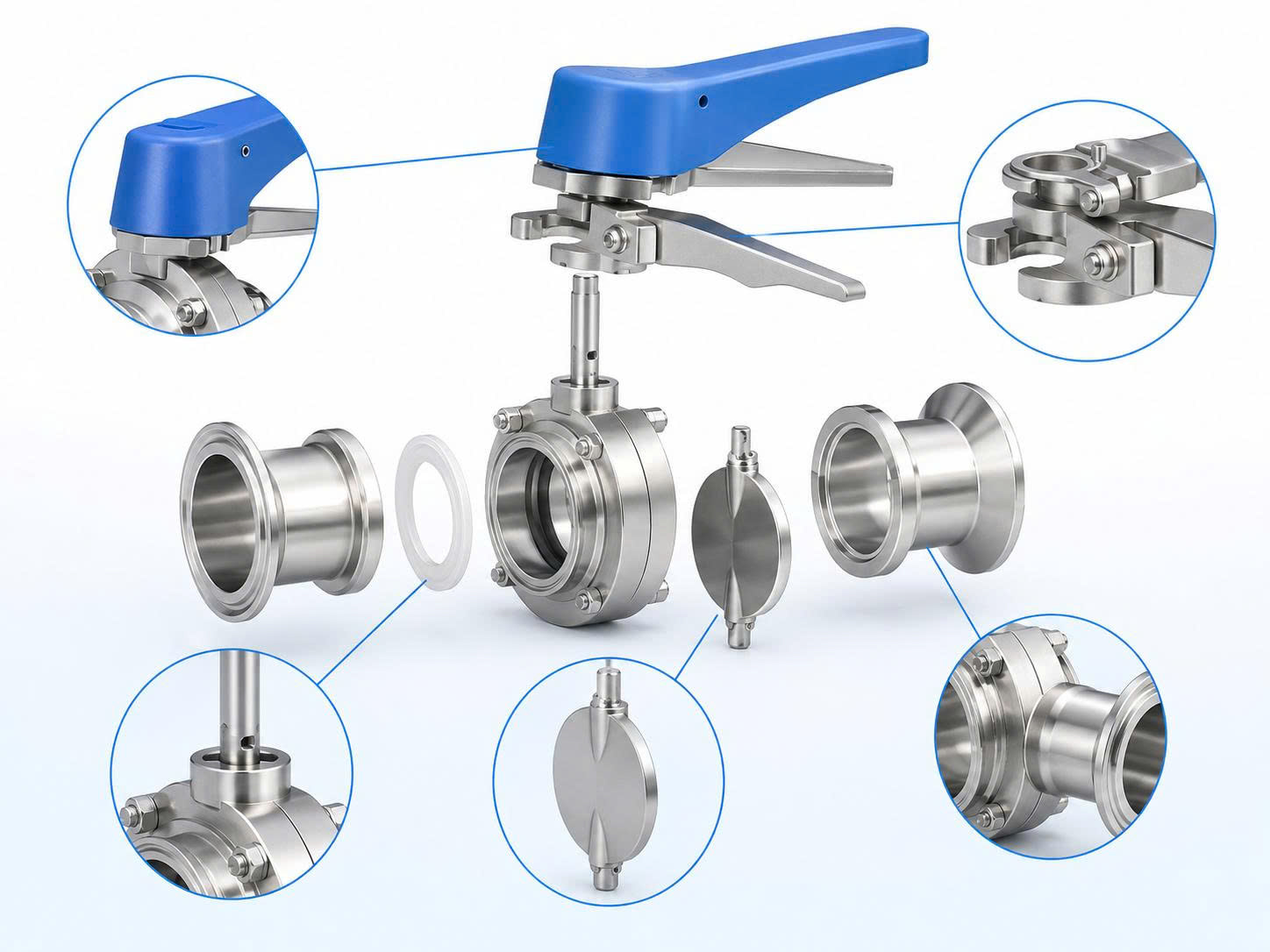

Cấu tạo của Van bướm vi sinh tay kẹp inox SUS304 – SUS316 được chia thành các bộ phận chính sau:
Là bộ phận chịu lực chính, thường được sản xuất từ inox 304 hoặc inox 316/316L. Bề mặt thân van được gia công nhẵn để hạn chế bám cặn và dễ dàng vệ sinh, đáp ứng tiêu chuẩn ngành vi sinh.
Đĩa van có hình dạng giống cánh bướm, là bộ phận tiếp xúc trực tiếp với lưu chất. Khi xoay quanh trục, đĩa van sẽ đóng hoặc mở dòng chảy.
Trục van kết nối tay điều khiển và đĩa van, có nhiệm vụ truyền chuyển động từ tay kẹp xuống đĩa van để vận hành.
Gioăng có chức năng quan trọng là hạn chế rò rỉ và tạo độ kín khít giữa đĩa van và thân van. Vật liệu gioăng có thể là EPDM, Silicone hoặc FKM, tùy thuộc vào nhiệt độ và tính chất của lưu chất.
Đây là điểm khác biệt và ưu việt của dòng van này. Người dùng chỉ cần bóp tay kẹp để giải phóng cơ cấu khóa, sau đó xoay tay van đến góc mong muốn. Đĩa răng bên trong cơ cấu sẽ tự động cố định van tại vị trí đã chọn, giúp điều chỉnh lưu lượng thủ công một cách chính xác và dễ dàng.
Nguyên lý vận hành của Van bướm vi sinh tay kẹp inox SUS304 – SUS316 dựa trên sự xoay của đĩa van :
Đĩa van được xoay đến vị trí gần như vuông góc với dòng chảy, tiết diện lưu thông bị chặn lại, dòng lưu chất không thể đi qua.
Đĩa van được xoay một góc khoảng 90°, tiết diện lưu thông đạt mức lớn nhất, cho phép dòng chảy đi qua với ít cản trở nhất.
Đây là trạng thái mà van bướm tay kẹp phát huy tối đa ưu điểm. Đĩa van được giữ ở các góc trung gian nhờ cơ chế nhiều nấc của tay kẹp. Nhờ đó, tiết diện dòng chảy được thay đổi một cách linh hoạt, cho phép người vận hành kiểm soát lưu lượng một cách tương đối.
Việc lựa chọn giữa inox SUS304 và SUS316 là rất quan trọng. Dưới đây là sự phân tích và so sánh chi tiết:
Đặc điểm: Là loại phổ biến nhất, có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường .
Ứng dụng: Thích hợp cho các hệ thống nước sạch, thực phẩm, đồ uống, sữa và các quy trình sản xuất thông thường không yêu cầu khả năng chống ăn mòn quá cao.
Đặc điểm: Khả năng chống ăn mòn vượt trội hơn hẳn SUS304, đặc biệt trong môi trường có hóa chất, muối chloride hoặc nhiệt độ cao .
Ứng dụng: Là lựa chọn hàng đầu cho ngành dược phẩm, mỹ phẩm, hóa chất, hệ thống CIP/SIP và các môi trường đòi hỏi độ sạch, khả năng chống ăn mòn cực cao.
| Tiêu chí | SUS304 | SUS316 / 316L |
|---|---|---|
| Khả năng chống ăn mòn | Tốt | Rất tốt, vượt trội |
| Môi trường sử dụng | Nước, thực phẩm, không khí | Hóa chất, nước muối, môi trường khắc nghiệt |
| Yêu cầu vệ sinh | Đạt yêu cầu cơ bản | Đáp ứng tiêu chuẩn khắt khe nhất (Dược phẩm) |
| Chi phí đầu tư | Thấp hơn | Cao hơn |
| Ngành phù hợp | Thực phẩm, đồ uống, nước giải khát | Dược phẩm, mỹ phẩm, hóa chất, sữa |
So với các loại van khác như van bi hay van cổng, van bướm có kết cấu rất gọn nhẹ, tiết kiệm không gian lắp đặt trên đường ống.
Chỉ cần xoay tay kẹp một góc 90° là có thể chuyển van từ trạng thái đóng sang mở hoàn toàn, thao tác vô cùng nhanh chóng.
Nhờ cơ cấu tay kẹp mỏ vịt, người dùng có thể dễ dàng cố định van ở nhiều góc độ khác nhau, giúp điều tiết lưu lượng một cách tối ưu.
Sử dụng chất liệu inox chất lượng cao (304 hoặc 316) mang lại khả năng chống gỉ sét và ăn mòn, đảm bảo tuổi thọ lâu dài cho thiết bị .
Bề mặt inox vi sinh được gia công nhẵn mịn, hạn chế tối đa các khu vực bám cặn, giúp quá trình vệ sinh van trở nên dễ dàng và hiệu quả, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm .
Kiểu kết nối clamp cho phép tháo lắp van nhanh chóng mà không cần dụng cụ phức tạp, rất thuận tiện cho việc bảo trì và vệ sinh .
Nhờ những ưu điểm vượt trội, Van bướm vi sinh tay kẹp inox sus304 - sus316 được ứng dụng rộng rãi trong nhiều ngành công nghiệp :
Nước sốt, dầu ăn, mật ong.
Dây chuyền sản xuất thực phẩm dạng lỏng và sệt.
Sữa tươi, sữa tiệt trùng, các chế phẩm từ sữa (yaourt, kem...).
Nước, bia, rượu vang, nước trái cây và các loại đồ uống có gas.
Sản xuất thuốc tiêm, dung dịch truyền, các chế phẩm sinh học đòi hỏi môi trường vô trùng.
Sản xuất kem dưỡng da, lotion, dầu gội, sữa tắm và các dung dịch mỹ phẩm.
Lưu chuyển các loại hóa chất, dung môi. Lưu ý quan trọng: Đối với hóa chất, cần lựa chọn vật liệu SUS316/316L và loại gioăng phù hợp để đảm bảo độ bền và an toàn.

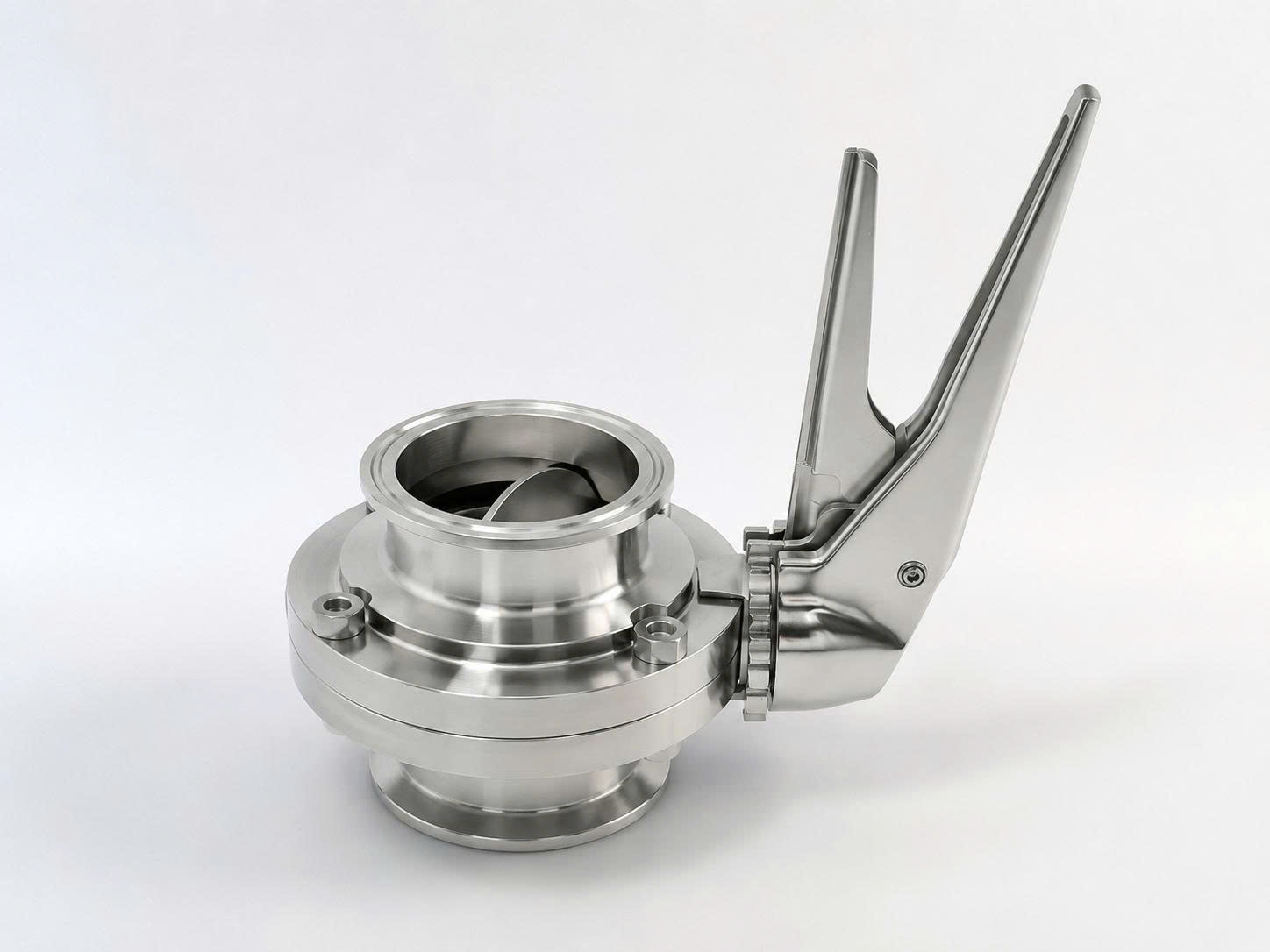

Ưu điểm: Tháo lắp nhanh, vệ sinh dễ dàng, bảo trì thuận tiện.
Ưu điểm: Kết nối chắc chắn, kín tuyệt đối, giảm thiểu số lượng mối nối có thể gây rò rỉ.
Đặc điểm: Là giải pháp kết nối chuyển tiếp giữa van và ống ren, phù hợp cho hệ thống đã có sẵn đầu ren.
Để tìm hiểu thêm về các phụ kiện kết nối, mời bạn xem thêm các bài viết:
Để chọn được van phù hợp nhất với hệ thống, bạn có thể tham khảo quy trình 6 bước sau:
Bước 1: Xác định kích thước đường ống: Cần biết chính xác đường kính ngoài (OD), DN và tiêu chuẩn ống (ví dụ: DIN, SMS, ISO).
Bước 2: Chọn vật liệu SUS304 hay SUS316L: Dựa trên loại lưu chất, yêu cầu vệ sinh và điều kiện vận hành (xem bảng so sánh ở mục 5).
Bước 3: Chọn vật liệu gioăng: Căn cứ vào nhiệt độ, loại hóa chất và chu kỳ vệ sinh của hệ thống (EPDM cho nước nóng, Silicone cho thực phẩm, FKM cho hóa chất...).
Bước 4: Xác định kiểu kết nối: Lựa chọn giữa Clamp (tháo lắp), Hàn (cố định) hoặc Rắc co (chuyển tiếp).
Bước 5: Kiểm tra áp suất và nhiệt độ: Van phải có thông số làm việc cao hơn hoặc bằng thông số vận hành của hệ thống.
Bước 6: Xác định yêu cầu chứng từ: Nếu cần chứng nhận xuất xứ, chất lượng, hay vật liệu, hãy trao đổi với nhà cung cấp Cơ Khí An Thịnh Tân trước khi đặt hàng.
Kiểm tra: Rà soát kích thước van và đường ống, kiểm tra tình trạng gioăng.
Vệ sinh: Làm sạch bề mặt các đầu kết nối trên van và đường ống.
Đặt van: Đặt van đúng vị trí và chiều dòng chảy.
Lắp kết nối: Sử dụng clamp, mối hàn hoặc rắc co để liên kết van với đường ống.
Kiểm tra: Vận hành thử tay kẹp để đóng/mở van.
Chạy thử: Cho hệ thống vận hành với áp lực thấp để kiểm tra các mối nối.
Kiểm tra rò rỉ: Quan sát kỹ các điểm kết nối, đặc biệt là quanh gioăng, để đảm bảo không có hiện tượng rò rỉ trước khi vận hành chính thức.
Để đảm bảo van hoạt động bền bỉ và an toàn, bạn cần nhớ:
Không vận hành vượt quá áp suất thiết kế của van.
Không để van làm việc ở nhiệt độ vượt quá giới hạn cho phép của gioăng.
Không sử dụng van cho các loại lưu chất không tương thích với vật liệu inox và gioăng.
Kiểm tra gioăng định kỳ và thay thế khi có dấu hiệu lão hóa, biến dạng hoặc rò rỉ.
Không dùng lực quá mạnh lên tay kẹp.
Vệ sinh van theo đúng quy trình vệ sinh của toàn hệ thống.
| Tiêu chí | Van Bướm Tay Kẹp | Van Bướm Tay Rút |
|---|---|---|
| Cơ cấu tay | Tay kẹp mỏ vịt có đĩa răng | Tay rút đơn giản |
| Số vị trí điều chỉnh | Nhiều, vô cấp hoặc nhiều nấc | Thường chỉ 2-3 vị trí (Mở, Đóng, Trung gian) |
| Khả năng điều tiết | Tốt, có thể cố định ở nhiều góc mở | Hạn chế |
| Thao tác đóng/mở | Bóp, xoay và nhả khóa | Kéo, xoay và đẩy vào |
| Ứng dụng | Hệ thống cần kiểm soát lưu lượng chính xác | Hệ thống chỉ cần đóng/mở đơn thuần |
Tìm hiểu thêm về: Van bướm vi sinh tay rút hàn
Đây là câu hỏi thường gặp. Dưới đây là so sánh để bạn tham khảo:
Cấu tạo: Van bướm có cấu tạo đơn giản và gọn nhẹ hơn van bi.
Không gian: Van bướm thường chiếm ít không gian lắp đặt hơn.
Đóng mở: Cả hai đều có thể đóng/mở nhanh.
Điều tiết: Van bướm (đặc biệt tay kẹp) dễ dàng điều tiết hơn van bi.
Vệ sinh: Cả hai đều đáp ứng tốt tiêu chuẩn vệ sinh nếu thiết kế đúng.
Ứng dụng: Van bi thường dùng cho lưu chất đặc hoặc có độ nhớt cao, trong khi van bướm vi sinh phổ biến hơn trong các ngành đồ uống, thực phẩm.
Giá của van bướm vi sinh tay kẹp phụ thuộc vào nhiều yếu tố:
Kích thước van (DN).
Vật liệu chế tạo (SUS304 hay SUS316/316L).
Kiểu kết nối (Clamp, hàn hay rắc co).
Loại gioăng đi kèm (Silicone, EPDM, FKM...).
Số lượng đặt hàng.
Xuất xứ và yêu cầu chứng từ.
Để nhận được báo giá chính xác và ưu đãi nhất, vui lòng liên hệ trực tiếp với Cơ Khí An Thịnh Tân. Đội ngũ của chúng tôi sẽ tư vấn và giúp bạn lựa chọn cấu hình van phù hợp nhất với nhu cầu và ngân sách.
Chuyên sâu: Chúng tôi chuyên cung cấp các giải pháp về ống, van và phụ kiện inox vi sinh.
Đa dạng: Sản phẩm đa dạng chủng loại, kích thước và vật liệu (SUS304/SUS316L).
Tư vấn: Đội ngũ kỹ thuật sẵn sàng hỗ trợ lựa chọn sản phẩm phù hợp nhất với hệ thống của bạn.
Đồng bộ: Cung cấp giải pháp đồng bộ từ van, ống đến các phụ kiện kết nối.
Phục vụ: Giao hàng nhanh chóng trên toàn quốc, hỗ trợ kỹ thuật trước và sau bán hàng tận tình.
Van bướm vi sinh tay kẹp inox SUS304 – SUS316 là một giải pháp không thể thiếu cho các hệ thống yêu cầu cao về vệ sinh và kiểm soát dòng chảy. Với ưu điểm nhỏ gọn, thao tác nhanh và khả năng điều tiết linh hoạt, sản phẩm đáp ứng hoàn hảo nhu cầu của các ngành từ thực phẩm, đồ uống đến dược phẩm và mỹ phẩm. Việc lựa chọn giữa vật liệu SUS304 và SUS316 phụ thuộc vào điều kiện vận hành cụ thể, nhưng nhìn chung, đây là khoản đầu tư bền vững cho chất lượng sản phẩm và hiệu suất hệ thống.
Van bướm vi sinh tay kẹp được sử dụng để đóng, mở và kiểm soát dòng chảy trong hệ thống đường ống vi sinh.
Van thường được ứng dụng trong ngành thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm và các hệ thống yêu cầu vệ sinh cao.
Có. SUS304 là vật liệu được sử dụng phổ biến cho van và đường ống trong ngành thực phẩm và đồ uống.
Khi lựa chọn van, ngoài vật liệu thân van cần xem xét thêm độ hoàn thiện bề mặt, vật liệu gioăng và yêu cầu vệ sinh cụ thể của hệ thống.
SUS316L thường được ưu tiên khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn, chẳng hạn môi trường có muối, clorua hoặc một số loại hóa chất.
Đây cũng là vật liệu được sử dụng phổ biến trong các hệ thống dược phẩm, công nghệ sinh học và quy trình có yêu cầu vệ sinh cao.
Việc lựa chọn cuối cùng cần căn cứ vào thành phần môi chất, nồng độ, nhiệt độ và điều kiện vận hành thực tế.
Có. Với loại tay kẹp nhiều vị trí hoặc tay điều chỉnh, người vận hành có thể cố định đĩa van tại các góc mở trung gian để điều chỉnh lưu lượng.
Đây là ưu điểm của tay kẹp nhiều vị trí so với loại tay đóng/mở hai vị trí.
Tuy nhiên, đây chủ yếu là điều chỉnh lưu lượng tương đối. Nếu quy trình yêu cầu điều khiển lưu lượng chính xác và tự động, nên sử dụng van kết hợp actuator và positioner hoặc loại van điều khiển chuyên dụng.
Cả EPDM và Silicone đều được sử dụng trong các hệ thống van vi sinh.
EPDM được sử dụng phổ biến trong nhiều hệ thống thực phẩm, đồ uống và quy trình vệ sinh CIP nhờ khả năng làm việc tốt với nước nóng, hơi và nhiều loại dung dịch.
Silicone cũng được sử dụng trong các ứng dụng thực phẩm và dược phẩm, đặc biệt khi hệ thống có yêu cầu riêng về vệ sinh hoặc nhiệt độ.
Việc lựa chọn gioăng phải căn cứ vào môi chất, nhiệt độ, nồng độ hóa chất và tiêu chuẩn vệ sinh của hệ thống.
Có. Kết nối Clamp được thiết kế để tháo lắp nhanh, rất thuận tiện cho việc kiểm tra, vệ sinh và bảo trì đường ống vi sinh.
Người vận hành chỉ cần tháo khóa Clamp để tách các đầu nối mà không phải tháo nhiều bulông như kết nối mặt bích truyền thống.
Đây là một trong những lý do kết nối Clamp được sử dụng rộng rãi trong các hệ thống thực phẩm, đồ uống và dược phẩm.
Có thể. Van bướm vi sinh được sử dụng trong một số hệ thống hóa chất và chất tẩy rửa.
Với môi trường có tính ăn mòn cao, SUS316L thường được ưu tiên hơn SUS304 nhờ khả năng chống ăn mòn tốt hơn.
Tuy nhiên, cần kiểm tra đồng thời vật liệu thân van, đĩa van và gioăng làm kín với loại hóa chất, nồng độ và nhiệt độ thực tế.
