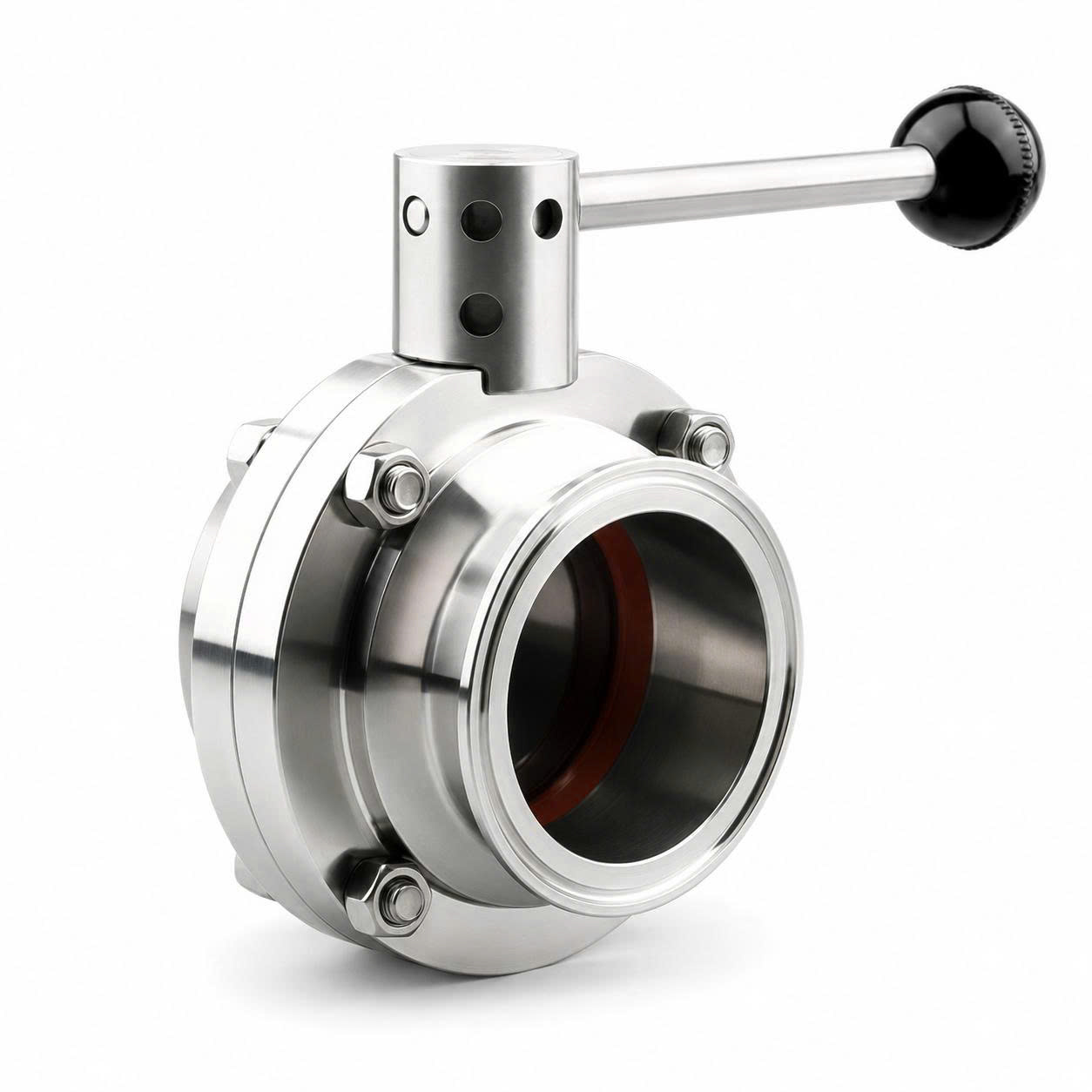

Van bướm vi sinh tay rút clamp inox 304, inox 316 là thiết bị đóng mở dòng chảy thủ công, được trang bị tay rút và hai đầu kết nối clamp tháo lắp nhanh. Sản phẩm có cấu tạo gọn, không cần sử dụng nguồn điện hoặc khí nén, phù hợp với các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu, gioăng và tiêu chuẩn clamp phù hợp với đường ống thực tế. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm vi sinh tay rút clamp là thiết bị đóng mở dòng chảy thủ công thuộc nhóm van bướm inox vi sinh. Sản phẩm được vận hành trực tiếp bằng tay rút, truyền lực xuống trục và đĩa van, giúp đĩa xoay để đóng hoặc mở dòng lưu chất. Điểm đặc biệt của van là hai đầu có mặt ferrule kết nối bằng clamp (cùm kẹp), cho phép tháo lắp nhanh chóng để vệ sinh, kiểm tra hoặc thay gioăng mà không cần cắt hoặc hàn đường ống.
Với thiết kế đơn giản, van không yêu cầu nguồn điện hoặc khí nén, phù hợp với các hệ thống có tần suất đóng mở không cao, các vị trí dễ tiếp cận và yêu cầu vệ sinh định kỳ. Đây là giải pháp tối ưu về chi phí cho các dây chuyền sản xuất quy mô nhỏ và vừa.
Sản phẩm thuộc nhóm van bướm inox vi sinh, được sử dụng phổ biến nhờ thiết kế gọn, thao tác đơn giản và khả năng tháo lắp nhanh.
Van bướm vi sinh tay rút clamp inox 304, 316 sở hữu những đặc điểm kỹ thuật nổi bật sau:
Vật liệu chế tạo: Thân van, đĩa van và ferrule clamp được làm từ inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Kiểu điều khiển: Tay rút, vận hành thủ công trực tiếp, không cần năng lượng phụ trợ.
Kiểu kết nối: Hai đầu clamp vi sinh (Tri-clamp) với mặt ferrule, sử dụng cùm clamp và gioăng để kết nối.
Gioăng làm kín: Sử dụng gioăng silicone, EPDM hoặc vật liệu tương thích với lưu chất và nhiệt độ làm việc.
Kích thước và tiêu chuẩn: Theo từng hệ thống cụ thể, tuân thủ các tiêu chuẩn DIN, SMS, ISO hoặc theo yêu cầu.
Góc đóng mở: Khoảng 90°, phù hợp với yêu cầu đóng/mở dòng chảy.
Nhiệt độ và áp suất: Cần xác nhận theo catalogue kỹ thuật của từng model.
Đây là một trong những cấu hình vận hành thủ công phổ biến của nhóm van inox vi sinh, phù hợp với đường ống cần vệ sinh và kiểm tra định kỳ.
Van bướm vi sinh tay rút clamp có cấu tạo đơn giản nhưng chắc chắn, bao gồm các bộ phận chính sau:
Tay rút (Lever): Bộ phận điều khiển bằng tay, thường được thiết kế với tay cầm và cơ cấu khóa vị trí.
Bộ phận định vị: Giữ tay rút tại vị trí đóng hoặc mở, tránh tự động đảo chiều.
Trục van: Kết nối tay rút với đĩa van, truyền chuyển động xoay.
Thân van: Kết cấu bằng inox, hai đầu dạng ferrule clamp.
Đĩa van: Chi tiết đóng/mở dòng chảy, được gia công với bề mặt nhẵn.
Gioăng làm kín: Đảm bảo độ kín giữa đĩa và thân van khi đóng.
Hai đầu ferrule clamp: Bề mặt nối chuẩn để kết nối với cùm clamp và gioăng.
Nguyên lý hoạt động của van bướm tay rút clamp rất trực quan:
Người vận hành kéo tay rút ra khỏi vị trí định vị.
Xoay tay rút để truyền lực xuống trục van.
Trục van truyền chuyển động xoay đến đĩa van bên trong.
Khi đĩa van song song với dòng chảy → van ở trạng thái mở.
Khi đĩa van vuông góc với dòng chảy → van ở trạng thái đóng.
Cơ cấu tay rút giữ van tại vị trí được lựa chọn (mở hoặc đóng).
Lưu ý quan trọng: Van tay rút chỉ phù hợp để điều chỉnh lưu lượng ở mức tương đối (đóng/mở hoàn toàn), không thay thế van điều tiết chính xác.
Kết nối clamp (còn gọi là Tri-clamp) là chuẩn kết nối phổ biến trong ngành vi sinh, mang lại nhiều ưu điểm vượt trội:
Cấu tạo: Gồm hai mặt ferrule (đầu van và đầu ống), gioăng làm kín và cùm clamp để siết chặt.
Tháo lắp nhanh: Có thể lắp và tháo van chỉ trong vài phút mà không cần dụng cụ phức tạp.
Không cần cắt hoặc hàn: Khi cần thay thế hoặc bảo trì, chỉ cần tháo cùm clamp, không ảnh hưởng đến đường ống.
Thuận tiện vệ sinh và thay gioăng: Dễ dàng tiếp cận các chi tiết bên trong van để vệ sinh CIP/SIP hoặc thay thế gioăng.
Yêu cầu đồng bộ: Cần lựa chọn đúng tiêu chuẩn (DIN, SMS, ISO...) và kích thước ferrule để đảm bảo độ kín.
Căn chỉnh đồng tâm: Hai đầu kết nối phải được căn chỉnh đồng tâm để tránh rò rỉ và gây ứng suất lên van.
Sự lựa chọn giữa inox 304 và inox 316 ảnh hưởng trực tiếp đến độ bền và chi phí của van.
Khả năng chống ăn mòn: Phù hợp với nhiều môi trường nước và thực phẩm thông thường.
Tính chất: Có khả năng chống ăn mòn tốt, dễ gia công và vệ sinh.
Chi phí: Giá thành thường thấp hơn inox 316.
Ứng dụng: Hệ thống nước sạch, thực phẩm thông thường, môi trường ít chloride.
Khả năng chống ăn mòn: Chống ăn mòn tốt hơn trong nhiều môi trường đặc thù, đặc biệt là môi trường có chloride.
Tính chất: Phù hợp hơn với một số hóa chất hoặc lưu chất chứa chloride, kháng axit tốt hơn.
Chi phí: Giá thành thường cao hơn inox 304.
Ứng dụng: Ngành dược phẩm, mỹ phẩm, thực phẩm biển, hóa chất, môi trường có tính ăn mòn cao.
Việc lựa chọn inox vi sinh cần căn cứ vào lưu chất, nhiệt độ, hóa chất vệ sinh và mức độ ăn mòn của hệ thống.
Inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào mác inox và môi trường sử dụng.
Van bướm vi sinh tay rút clamp mang lại nhiều lợi ích thiết thực cho hệ thống:
Cấu tạo đơn giản, dễ vận hành: Thao tác kéo và xoay tay rút, không yêu cầu kỹ thuật phức tạp.
Không cần nguồn điện hoặc khí nén: Tiết kiệm chi phí đầu tư và vận hành cho các hệ thống nhỏ.
Kết nối clamp tháo lắp nhanh: Giảm thời gian bảo trì và vệ sinh.
Thuận tiện vệ sinh và bảo trì: Dễ dàng tháo rời để vệ sinh, kiểm tra và thay gioăng.
Thiết kế gọn, tiết kiệm không gian: So với các loại van khác, van bướm có kích thước nhỏ gọn hơn đáng kể.
Inox có khả năng chống ăn mòn: Độ bền cao, phù hợp với môi trường vệ sinh và nhiều loại lưu chất.
Chi phí đầu tư thường thấp hơn van tự động: Giải pháp tối ưu về chi phí cho các ứng dụng ít thao tác.
Phù hợp với đường ống vi sinh quy mô nhỏ và vừa: Đáp ứng nhu cầu của nhiều dây chuyền sản xuất.
Tùy vào nhu cầu vận hành và đặc điểm hệ thống, khách hàng có thể lựa chọn các cấu hình van khác nhau.
Van bướm vi sinh tay rút đầu hàn đầu rắc co kết hợp một đầu hàn cố định với một đầu rắc co có thể tháo rời. Cấu hình này phù hợp với hệ thống cần độ ổn định ở một phía của đường ống nhưng vẫn cần tháo lắp thuận tiện ở phía còn lại.
Bộ van bướm vi sinh điều khiển khí nén củ AT sử dụng bộ truyền động khí nén để đóng mở tự động. Cấu hình này phù hợp với dây chuyền có tần suất vận hành cao, cần đóng mở nhanh, thường xuyên hoặc cần điều khiển từ xa.
Chọn tay rút clamp khi cần tháo lắp nhanh, vệ sinh định kỳ và vận hành thủ công.
Chọn hàn – rắc co khi cần cố định một đầu đường ống nhưng vẫn có khả năng tháo lắp.
Chọn khí nén khi cần tự động hóa và đóng mở thường xuyên, có sẵn nguồn khí nén.
Căn cứ thêm vào nguồn năng lượng, không gian lắp đặt, mức độ bảo trì và yêu cầu tự động hóa của toàn hệ thống.
Van bướm vi sinh tay rút clamp inox 304, 316 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Dây chuyền sản xuất thực phẩm: Chế biến sữa, bia, nước giải khát, thực phẩm đóng hộp.
Hệ thống bia, sữa và nước giải khát: Điều khiển dòng nguyên liệu tại các điểm ít thao tác.
Đường ống nước sạch, nước RO: Các vị trí cần đóng/ngắt dòng nước thủ công.
Ngành dược phẩm, mỹ phẩm: Điều khiển dòng dung dịch trong sản xuất quy mô nhỏ và vừa.
Thiết bị pha trộn và chiết rót: Kiểm soát dòng nguyên liệu đơn giản.
Hệ thống cần tháo van để vệ sinh định kỳ: Tận dụng ưu điểm của kết nối clamp.
Vị trí người vận hành dễ tiếp cận: Nơi không yêu cầu tự động hóa và dễ thao tác thủ công.
Để chọn được van bướm vi sinh tay rút clamp phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Kích thước đường ống: Đường kính ống và yêu cầu lưu lượng.
Tiêu chuẩn clamp: DIN, SMS, ISO hoặc tiêu chuẩn thực tế của hệ thống.
Kích thước mặt ferrule: Đường kính ferrule (ống lồng) phải khớp với hệ thống hiện có.
Vật liệu inox: Inox 304 hay inox 316 cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn silicone, EPDM hay vật liệu khác để tương thích với lưu chất và nhiệt độ?
Loại lưu chất: Lưu chất có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất: Nhiệt độ và áp suất làm việc có nằm trong giới hạn cho phép của van không?
Không gian thao tác tay rút: Đảm bảo có đủ không gian để vận hành tay rút dễ dàng.
Lưu ý quan trọng: Không chọn van chỉ dựa trên DN (đường kính danh nghĩa) vì kích thước ferrule có thể khác nhau giữa các tiêu chuẩn (DIN, SMS, ISO...). Cần đối chiếu chính xác kích thước ferrule và tiêu chuẩn clamp.
Việc lắp đặt đúng quy trình giúp đảm bảo độ kín và tuổi thọ của van:
Kiểm tra kích thước ferrule, gioăng và clamp: Đối chiếu với đường ống và phụ kiện hiện có.
Làm sạch đường ống trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ và tạp chất.
Đặt gioăng đúng tâm: Đảm bảo gioăng nằm đúng giữa hai mặt ferrule.
Căn chỉnh hai mặt ferrule: Đảm bảo hai mặt ferrule và van thẳng hàng, tránh lệch tâm.
Lắp và siết clamp đồng đều: Siết cùm clamp đều lực để tránh biến dạng gioăng hoặc ferrule.
Vận hành thử tay rút: Đóng/mở van vài lần để kiểm tra độ trơn tru và hành trình.
Kiểm tra rò rỉ tại đầu nối và thân van: Quan sát và phát hiện các điểm rò rỉ.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Thay gioăng khi chai cứng, biến dạng hoặc mất độ kín: Đây là nguyên nhân chính gây rò rỉ.
Vệ sinh thân, đĩa và gioăng định kỳ: Đảm bảo bề mặt tiếp xúc sạch sẽ, không cặn bẩn.
Kiểm tra bề mặt ferrule: Phát hiện dấu hiệu mòn, xước hoặc ăn mòn.
Kiểm tra tình trạng cùm clamp: Đảm bảo siết chặt và không bị rỉ sét.
Kiểm tra hoạt động của tay rút: Đảm bảo tay rút vận hành trơn tru và khóa vị trí tốt.
Giá của van bướm vi sinh tay rút clamp không cố định và phụ thuộc vào nhiều yếu tố:
Kích thước van: Đường kính danh nghĩa (DN) – kích thước càng lớn, giá càng cao.
Vật liệu inox: 304 hay 316 – inox 316 có giá cao hơn.
Tiêu chuẩn clamp: DIN, SMS, ISO – mỗi tiêu chuẩn có mức giá khác nhau.
Vật liệu gioăng: Silicone hay EPDM.
Thương hiệu và xuất xứ: Các hãng sản xuất khác nhau có mức giá khác nhau.
Số lượng đặt hàng: Đơn hàng số lượng lớn thường có chiết khấu.
Yêu cầu CO/CQ và bảo hành: Các chứng từ và điều kiện bảo hành đặc biệt có thể ảnh hưởng đến giá.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp các thông tin sau: kích thước ống, tiêu chuẩn clamp, lưu chất, nhiệt độ, áp suất và số lượng.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn đúng kích thước và tiêu chuẩn clamp: Đảm bảo lựa chọn sản phẩm tương thích với hệ thống hiện có.
Hỗ trợ lựa chọn inox và vật liệu gioăng: Tư vấn phù hợp với điều kiện vận hành thực tế.
Cung cấp van, gioăng và cùm clamp đồng bộ: Đảm bảo tính tương thích của toàn bộ phụ kiện kết nối.
Kiểm tra đóng mở trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, tiêu chuẩn clamp, lưu chất và yêu cầu vận hành thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn vật liệu, kích thước clamp, gioăng làm kín và phương thức vận hành van bướm vi sinh tay rút.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và thực phẩm thông thường. Inox 316 phù hợp với môi trường chứa hóa chất, chloride, nước biển hoặc những ứng dụng có yêu cầu vệ sinh khắt khe như ngành dược phẩm nhờ khả năng chống ăn mòn tốt hơn.
Việc lựa chọn vật liệu cần căn cứ vào thành phần và nồng độ môi chất, nhiệt độ, áp suất cũng như yêu cầu vệ sinh thực tế của hệ thống.
Tùy thuộc vào phạm vi cung cấp của từng nhà sản xuất và từng báo giá. Một số đơn vị cung cấp van kèm đầy đủ cùm clamp và gioăng, trong khi một số đơn vị chỉ cung cấp thân van và khách hàng phải mua phụ kiện kết nối riêng.
Khi yêu cầu báo giá, khách hàng nên nêu rõ nhu cầu về số lượng cùm clamp, ferrule, gioăng, vật liệu gioăng, kích thước và tiêu chuẩn kết nối để nhận được thông tin đầy đủ, chính xác.
Cần xác định đường kính ngoài của ferrule, đường kính ngoài của ống và tiêu chuẩn kết nối đang được sử dụng như DIN, SMS, ISO hoặc 3-A. Không nên lựa chọn clamp chỉ dựa trên đường kính danh nghĩa DN của đường ống.
Có thể tham khảo bản vẽ hoặc thông số kỹ thuật từ nhà sản xuất đường ống, đo trực tiếp ferrule hoặc gửi ảnh và mẫu thực tế cho nhà cung cấp đối chiếu. Cần đo chính xác vì cùng một DN có thể sử dụng kích thước ferrule khác nhau tùy theo tiêu chuẩn.
EPDM có khả năng kháng nước, hơi nước và một số hóa chất tốt, phù hợp với nhiều ứng dụng trong ngành thực phẩm và đồ uống. Silicone có độ đàn hồi tốt, phù hợp với một số ứng dụng nhiệt độ cao và thường được sử dụng trong ngành thực phẩm hoặc dược phẩm.
Việc lựa chọn gioăng phải căn cứ vào loại lưu chất, nồng độ hóa chất, nhiệt độ và áp suất làm việc. Cần đối chiếu bảng tương thích hóa học và giới hạn vận hành của nhà sản xuất trước khi lựa chọn.
Van tay rút chủ yếu được thiết kế để đóng hoặc mở hoàn toàn dòng chảy. Không nên sử dụng loại van này để điều tiết lưu lượng chính xác do cơ cấu tay rút không có khả năng điều chỉnh tinh và đặc tính dòng chảy của van bướm không tuyến tính trên toàn bộ hành trình.
Nếu cần điều chỉnh lưu lượng, nên sử dụng van có tay gạt nhiều vị trí cho yêu cầu điều chỉnh thô hoặc van điều khiển tuyến tính kết hợp bộ truyền động và positioner cho yêu cầu điều khiển chính xác.
Có thể, nhưng cần kiểm tra sự tương thích về kích thước và hình dạng trục van, bộ gá kết nối, tiêu chuẩn mặt bích lắp actuator, góc quay và mô-men vận hành.
Việc chuyển đổi được thực hiện bằng cách tháo tay rút, lắp bộ gá và bộ truyền động khí nén phù hợp. Tiêu chuẩn ISO 5211 thường được sử dụng cho mặt bích lắp actuator. Cũng cần lựa chọn đúng actuator tác động đơn hoặc tác động kép theo yêu cầu an toàn của hệ thống.
Công việc chuyển đổi nên được tư vấn và thực hiện bởi kỹ thuật viên có kinh nghiệm để bảo đảm đủ mô-men, đồng tâm trục và vận hành an toàn.
