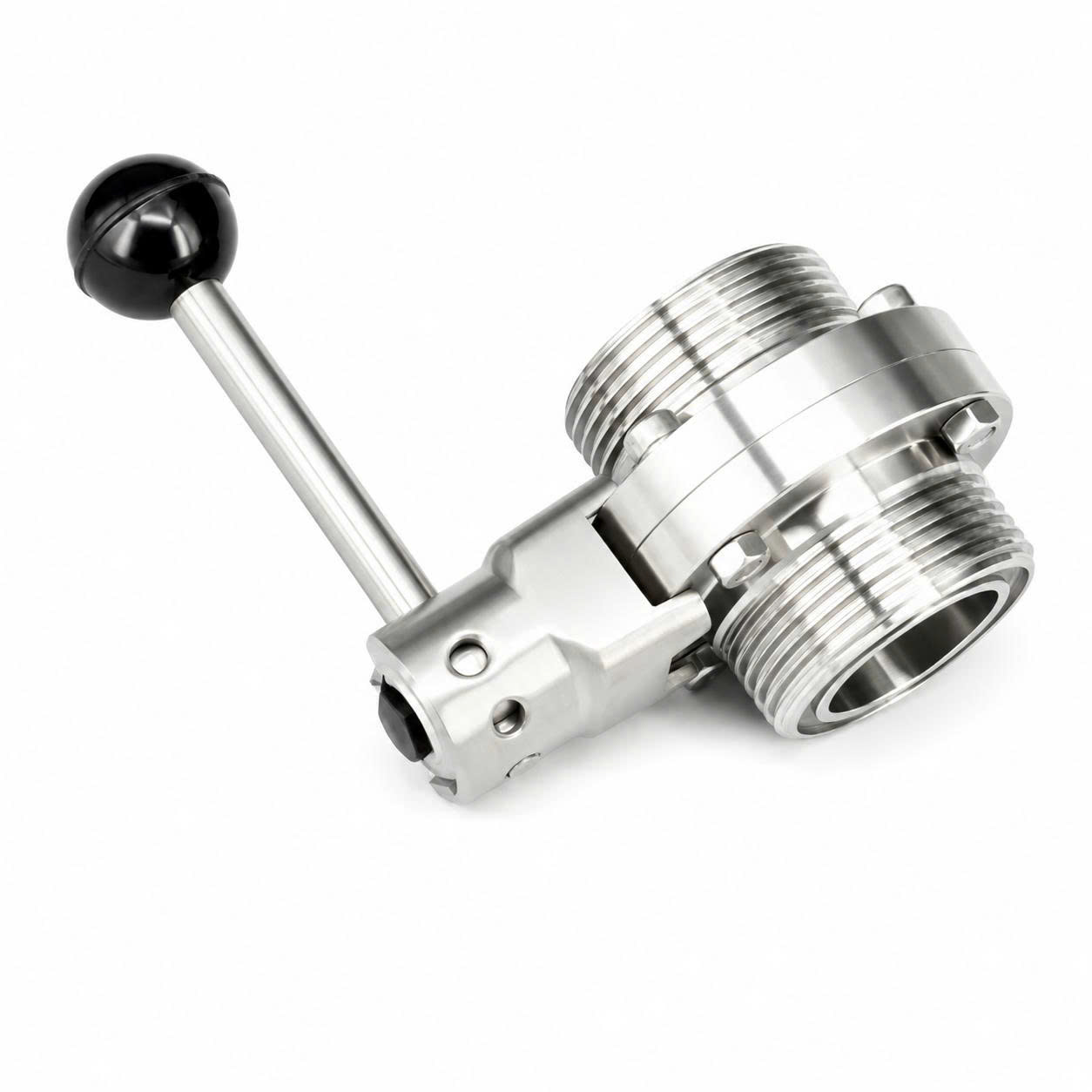

Van bướm vi sinh tay rút ren rắc co inox là thiết bị đóng mở dòng chảy thủ công, được chế tạo từ inox 304 hoặc inox 316 và sử dụng hai đầu kết nối rắc co. Thiết kế này giúp van liên kết chắc chắn với đường ống nhưng vẫn thuận tiện khi cần tháo ra để vệ sinh, kiểm tra hoặc thay gioăng. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu và tiêu chuẩn kết nối phù hợp với hệ thống. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm vi sinh tay rút ren rắc co inox là thiết bị đóng mở dòng chảy vận hành thủ công, thuộc nhóm van bướm inox vi sinh. Van sử dụng tay rút (lever) để truyền lực xuống trục và đĩa van, giúp đĩa xoay khoảng 90° để đóng hoặc mở dòng chảy. Điểm đặc biệt của sản phẩm là hai đầu van sử dụng kết nối ren rắc co (clamp/union) - một chuẩn kết nối phổ biến trong các hệ thống vi sinh, cho phép tháo lắp nhanh chóng mà không cần dụng cụ phức tạp.
Với thiết kế đơn giản, van không cần nguồn điện hoặc khí nén, phù hợp với các hệ thống nhỏ, các vị trí dễ tiếp cận và ít có nhu cầu đóng mở thường xuyên. Khả năng tháo rời van nhờ đầu rắc co giúp việc vệ sinh, kiểm tra và thay gioăng trở nên đơn giản, thuận tiện, đáp ứng yêu cầu vệ sinh của các ngành công nghiệp thực phẩm, đồ uống và dược phẩm.
Sản phẩm thuộc nhóm van bướm inox vi sinh, phù hợp với hệ thống có tần suất đóng mở không cao và ưu tiên thao tác thủ công đơn giản.
Van bướm vi sinh tay rút ren rắc co inox sở hữu những đặc điểm kỹ thuật nổi bật sau:
Vật liệu chế tạo: Thân van, đĩa van được làm từ inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Kiểu điều khiển: Tay rút (lever), vận hành thủ công trực tiếp.
Kiểu kết nối: Hai đầu ren rắc co vi sinh (clamp/union), cho phép tháo lắp dễ dàng.
Gioăng làm kín: Sử dụng gioăng EPDM hoặc silicone, tương thích với lưu chất và nhiệt độ làm việc.
Kích thước: Được lựa chọn linh hoạt theo kích thước đường ống hiện có.
Môi trường sử dụng: Nước, thực phẩm lỏng, đồ uống, mỹ phẩm và các lưu chất phù hợp.
Nhiệt độ, áp suất: Được xác nhận theo từng model cụ thể; cần kiểm tra catalogue trước khi lựa chọn.
Van là một trong những cấu hình vận hành thủ công phổ biến của nhóm van inox vi sinh, được sử dụng trong các dây chuyền cần độ sạch và khả năng tháo lắp thuận tiện.
Van bướm vi sinh tay rút ren rắc co có cấu tạo đơn giản nhưng chắc chắn, bao gồm các bộ phận chính sau:
Tay rút (Lever): Bộ phận điều khiển bằng tay, thường được thiết kế với tay cầm và cơ cấu khóa vị trí.
Trục van: Kết nối tay rút với đĩa van, truyền chuyển động xoay.
Thân van: Kết cấu bằng inox, hai đầu dạng ren rắc co.
Đĩa van: Chi tiết đóng/mở dòng chảy, được gia công với bề mặt nhẵn.
Gioăng làm kín: Đảm bảo độ kín giữa đĩa và thân van khi đóng.
Hai đầu ren rắc co: Dùng để kết nối van với đường ống thông qua cùm clamp và gioăng.
Nguyên lý hoạt động của van bướm tay rút ren rắc co rất trực quan:
Người vận hành kéo và xoay tay rút để truyền lực xuống trục van.
Trục van truyền chuyển động xoay đến đĩa van bên trong.
Khi tay rút được xoay đến vị trí song song với đường ống, đĩa van song song với dòng chảy → van ở trạng thái mở.
Khi tay rút được xoay đến vị trí vuông góc với đường ống, đĩa van vuông góc với dòng chảy → van ở trạng thái đóng.
Cơ cấu tay rút thường có chức năng giữ van tại vị trí được lựa chọn (mở hoặc đóng).
Lưu ý quan trọng: Van tay rút chỉ phù hợp để điều chỉnh dòng chảy ở mức tương đối (đóng/mở hoàn toàn), không thay thế van điều tiết chính xác (control valve) vì thiếu khả năng điều chỉnh tinh vi.
Van bướm vi sinh tay rút ren rắc co inox mang lại nhiều lợi ích thiết thực cho hệ thống:
Cấu tạo đơn giản, dễ vận hành: Thao tác kéo và xoay tay rút, không yêu cầu kỹ thuật phức tạp.
Không cần nguồn điện hoặc khí nén: Tiết kiệm chi phí đầu tư và vận hành cho các hệ thống nhỏ.
Kết nối rắc co chắc chắn: Đảm bảo độ kín và ổn định trong quá trình làm việc.
Có thể tháo van mà không phải cắt đường ống: Tiết kiệm thời gian và chi phí bảo trì.
Thuận tiện vệ sinh và thay gioăng: Dễ dàng tiếp cận và bảo dưỡng van định kỳ.
Inox có khả năng chống ăn mòn: Độ bền cao, phù hợp với môi trường vệ sinh và nhiều loại lưu chất.
Phù hợp với hệ thống có tần suất đóng mở không cao: Giải pháp tối ưu về chi phí cho các ứng dụng ít thao tác.
Sản phẩm sử dụng inox vi sinh có bề mặt được hoàn thiện nhẵn, hỗ trợ quá trình vệ sinh và hạn chế lưu chất bám lại trên thiết bị.
Inox là một loại thép không gỉ nổi bật với khả năng chống ăn mòn. Tuy nhiên, độ bền thực tế còn phụ thuộc vào mác inox, lưu chất và môi trường sử dụng.
Tùy vào mức độ tự động hóa và nguồn năng lượng sẵn có, khách hàng có thể lựa chọn các phương thức vận hành khác nhau.
Điều khiển: Trực tiếp bằng tay, không cần năng lượng phụ trợ.
Ưu điểm: Chi phí đầu tư ban đầu thấp hơn, cấu tạo đơn giản, dễ bảo trì.
Nhược điểm: Không thể vận hành từ xa, phù hợp với hệ thống nhỏ hoặc tần suất thao tác thấp.
Ứng dụng: Các vị trí dễ tiếp cận, ít đóng mở.
Van bướm inox vi sinh tay rút điều khiển điện, khí nén cho phép lựa chọn giữa thao tác thủ công và tự động, tùy cấu hình cũng như yêu cầu vận hành của dây chuyền. Đây là giải pháp trung gian, linh hoạt cho các hệ thống cần chuyển đổi giữa hai phương thức.
Van bướm inox vi sinh điều khiển điện sử dụng mô-tơ điện để đóng mở, phù hợp với hệ thống cần điều khiển từ xa nhưng không có nguồn khí nén.
Chọn tay rút khi van ít đóng mở, dễ tiếp cận và không yêu cầu tự động hóa.
Chọn điều khiển điện khi cần vận hành từ xa, tích hợp PLC và không có nguồn khí.
Chọn khí nén khi hệ thống đã có nguồn khí và cần phản hồi nhanh.
Kiểm tra trục, bộ gá và mô-men trước khi chuyển đổi từ thủ công sang tự động để đảm bảo tương thích.
Van bướm vi sinh tay rút ren rắc co inox được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế đơn giản và linh hoạt:
Dây chuyền thực phẩm và đồ uống: Sữa, bia, nước giải khát, nước trái cây.
Hệ thống bia, sữa, nước giải khát: Điều khiển dòng nguyên liệu tại các điểm ít thao tác.
Đường ống nước sạch và nước RO: Các vị trí cần đóng/ngắt dòng nước thủ công.
Hệ thống mỹ phẩm: Điều khiển dòng dung dịch trong sản xuất quy mô nhỏ.
Thiết bị pha trộn, chiết rót quy mô nhỏ: Kiểm soát dòng nguyên liệu đơn giản.
Đường ống cần tháo van để vệ sinh định kỳ: Tận dụng ưu điểm của kết nối rắc co.
Hệ thống có tần suất đóng mở không cao: Tối ưu chi phí đầu tư cho các ứng dụng không yêu cầu tự động hóa.
Để chọn được van bướm vi sinh tay rút ren rắc co inox phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Kích thước đường ống: Đường kính ống là bao nhiêu? Cần chọn van có cùng kích thước.
Kích thước và tiêu chuẩn rắc co: Đường kính ferrule, tiêu chuẩn DIN hay SMS? Cần đồng bộ với hệ thống hiện có.
Vật liệu inox: Nên chọn inox 304 hay inox 316 cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn gioăng EPDM hay silicone để tương thích với lưu chất và nhiệt độ?
Loại lưu chất: Lưu chất có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất: Nhiệt độ và áp suất làm việc có nằm trong giới hạn cho phép của van không?
Không gian thao tác tay rút: Đảm bảo có đủ không gian để vận hành tay rút dễ dàng.
Tần suất đóng mở: Xác định tần suất thao tác để đánh giá mức độ phù hợp và độ bền.
Việc lắp đặt đúng quy trình giúp đảm bảo độ kín và tuổi thọ của van:
Kiểm tra kích thước van, rắc co và gioăng: Đối chiếu với đường ống và phụ kiện hiện có.
Làm sạch đường ống trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ và tạp chất.
Căn chỉnh hai đầu nối đồng tâm: Đảm bảo van và đường ống thẳng hàng.
Lắp gioăng đúng vị trí: Đặt gioăng vào rãnh hoặc giữa hai mặt bích ferrule.
Siết rắc co vừa lực và đồng đều: Dùng cùm clamp siết chặt nhưng không quá lực gây biến dạng gioăng.
Vận hành thử, kiểm tra rò rỉ: Mở/đóng van vài lần, quan sát rò rỉ tại các mối nối.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Vệ sinh thân, đĩa và gioăng định kỳ: Đảm bảo bề mặt tiếp xúc sạch sẽ, không cặn bẩn.
Thay gioăng khi chai cứng, biến dạng hoặc mất độ kín: Đây là nguyên nhân chính gây rò rỉ.
Kiểm tra hoạt động của tay rút và cơ cấu khóa: Đảm bảo tay rút vận hành trơn tru và giữ vị trí tốt.
Kiểm tra tình trạng bề mặt của rắc co: Phát hiện dấu hiệu mòn, xước hoặc ăn mòn.
Giá của van bướm vi sinh tay rút ren rắc co inox không cố định và phụ thuộc vào nhiều yếu tố:
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: 304 hay 316.
Tiêu chuẩn rắc co: DIN, SMS hay theo yêu cầu đặc biệt.
Vật liệu gioăng: EPDM, Silicone hay các loại khác.
Thương hiệu và xuất xứ: Các hãng sản xuất khác nhau có mức giá khác nhau.
Số lượng đặt hàng: Đơn hàng số lượng lớn thường có chiết khấu.
Yêu cầu CO/CQ và bảo hành: Các chứng từ và điều kiện bảo hành đặc biệt có thể ảnh hưởng đến giá.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp các thông tin sau: kích thước ống, tiêu chuẩn rắc co, lưu chất, nhiệt độ, áp suất và số lượng.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn đúng kích thước và tiêu chuẩn kết nối: Đảm bảo lựa chọn sản phẩm tương thích với hệ thống hiện có.
Hỗ trợ lựa chọn vật liệu, gioăng: Tư vấn phù hợp với điều kiện vận hành thực tế.
Kiểm tra sản phẩm trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Cung cấp van và phụ kiện vi sinh đồng bộ: Đảm bảo tính tương thích của toàn bộ hệ thống.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, lưu chất, vật liệu và yêu cầu vận hành thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn vật liệu, gioăng, kiểu kết nối, vận hành và chuyển đổi bộ điều khiển cho van bướm vi sinh tay rút.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và thực phẩm thông thường. Inox 316 phù hợp với môi trường có hóa chất, chloride, nước biển hoặc những ứng dụng có yêu cầu vệ sinh khắt khe như ngành dược phẩm nhờ khả năng chống ăn mòn tốt hơn.
Việc lựa chọn vật liệu cần căn cứ vào thành phần và nồng độ môi chất, nhiệt độ, áp suất cũng như điều kiện vệ sinh thực tế của hệ thống.
Có. Kết nối rắc co hoặc clamp được thiết kế để hỗ trợ tháo lắp nhanh, giúp thuận tiện trong quá trình kiểm tra, vệ sinh và thay gioăng mà không phải cắt đường ống.
Đối với kết nối clamp, người vận hành chỉ cần tháo cùm clamp bằng tay hoặc dụng cụ phù hợp tùy theo kiểu cùm. Trước khi tháo, phải cô lập hệ thống, xả hoàn toàn áp suất và môi chất còn lại trong đường ống.
EPDM có khả năng kháng nước, hơi nước và một số hóa chất tốt, phù hợp với nhiều ứng dụng trong ngành thực phẩm và đồ uống. Silicone có độ đàn hồi tốt, phù hợp với một số ứng dụng nhiệt độ cao và thường được sử dụng trong ngành thực phẩm hoặc dược phẩm.
Việc lựa chọn gioăng phải căn cứ vào loại lưu chất, nồng độ hóa chất, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống. Cần đối chiếu bảng tương thích hóa chất của nhà sản xuất trước khi lựa chọn.
Van tay rút chủ yếu được thiết kế để đóng hoặc mở hoàn toàn dòng chảy. Không nên sử dụng loại van này để điều tiết lưu lượng chính xác do cơ cấu tay rút không có khả năng điều chỉnh tinh và đặc tính dòng chảy của van bướm không tuyến tính trên toàn bộ hành trình.
Nếu cần điều tiết lưu lượng, nên sử dụng van có tay gạt nhiều vị trí cho yêu cầu điều chỉnh thô hoặc van điều khiển tuyến tính kết hợp bộ truyền động và positioner cho yêu cầu điều khiển chính xác.
Có thể, nhưng cần kiểm tra sự tương thích về kích thước và hình dạng trục van, bộ gá kết nối, tiêu chuẩn mặt bích lắp actuator, góc quay và mô-men vận hành của van.
Việc chuyển đổi được thực hiện bằng cách tháo tay rút, lắp bộ gá và actuator điện hoặc khí nén phù hợp. Tiêu chuẩn ISO 5211 thường được sử dụng cho mặt bích lắp bộ truyền động. Công việc này nên được tư vấn và thực hiện bởi kỹ thuật viên có kinh nghiệm để bảo đảm vận hành an toàn.
Báo giá cơ bản thường chỉ bao gồm thân van hoàn chỉnh và tay rút. Bộ phụ kiện kết nối gồm ferrule, gioăng và cùm clamp có thể được bao gồm hoặc báo giá riêng tùy theo phạm vi cung cấp của từng đơn hàng.
Khách hàng nên nêu rõ nhu cầu về số lượng ferrule, gioăng, cùm clamp, vật liệu, kích thước và tiêu chuẩn kết nối khi yêu cầu báo giá để nhận được thông tin đầy đủ và chính xác nhất.
