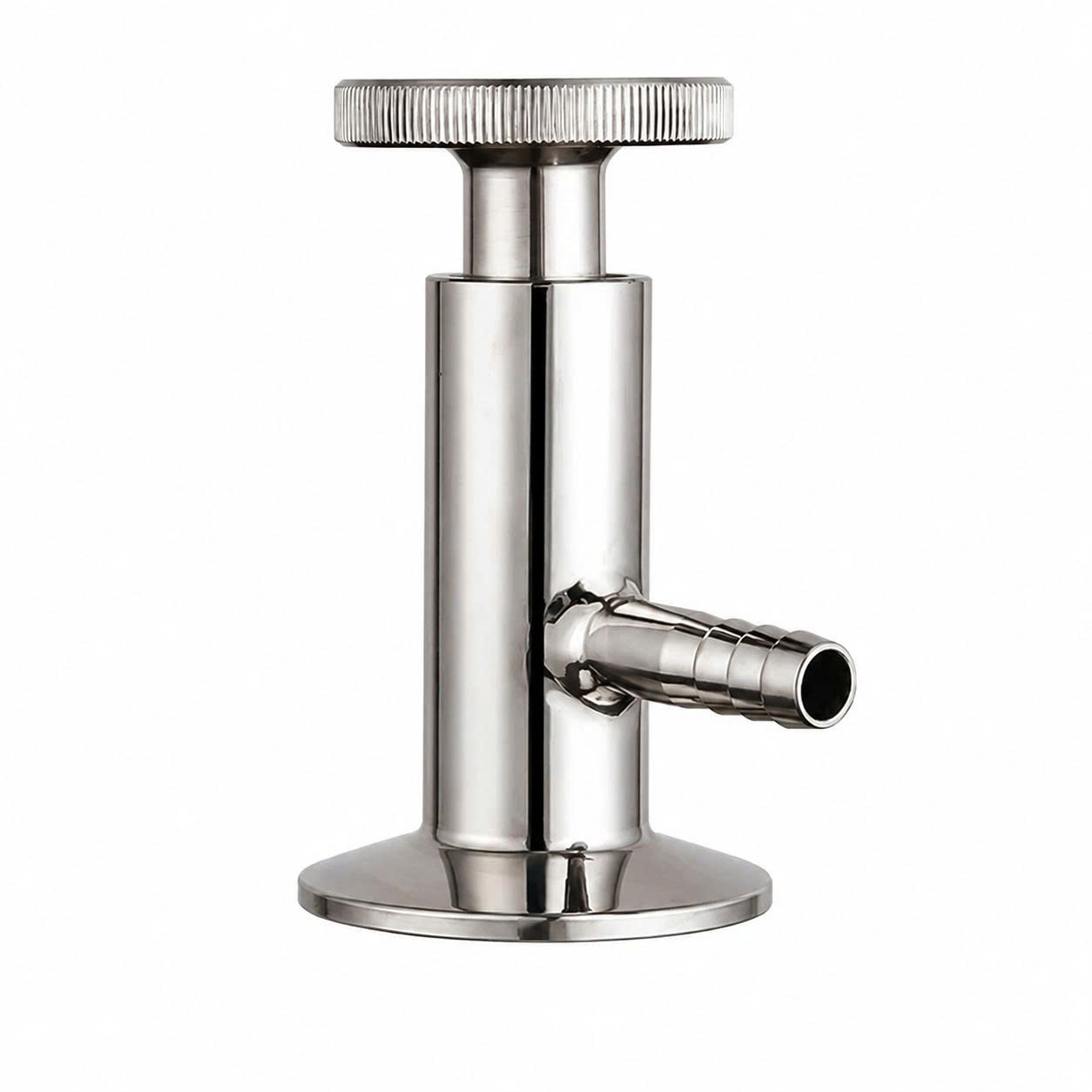

Trong các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm và mỹ phẩm, việc kiểm soát chất lượng sản phẩm đóng vai trò sống còn. Một trong những thiết bị quan trọng phục vụ công tác này là van lấy mẫu inox vi sinh nối clamp. Đây là thiết bị dùng trích một lượng nhỏ lưu chất từ bồn tank hoặc đường ống để kiểm tra chất lượng mà không cần phải mở bồn hoặc tháo đường ống . Sản phẩm sử dụng thân inox 304 hoặc inox 316, mặt clamp Ø50,5 mm và tay vặn thủ công, phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất tương thích.
Bài viết này Cơ khí Anh Thịnh Tân sẽ cung cấp cái nhìn toàn diện về van lấy mẫu inox vi sinh nối clamp – từ đặc điểm, cấu tạo, thông số kỹ thuật đến hướng dẫn lựa chọn, lắp đặt và bảo trì – giúp bạn có cơ sở để đưa ra quyết định phù hợp cho hệ thống của mình.
Van lấy mẫu inox vi sinh nối clamp được thiết kế đáp ứng các yêu cầu khắt khe về vệ sinh trong các ngành công nghiệp hiện đại. Thiết bị sở hữu những đặc điểm vượt trội sau:
Trích mẫu tiện lợi: Lấy lượng mẫu nhỏ mà không phải mở bồn hoặc tháo đường ống, đảm bảo không làm gián đoạn quy trình sản xuất .
Kết nối tháo lắp nhanh: Kết nối với hệ thống bằng đầu clamp tháo lắp nhanh, giúp tiết kiệm thời gian bảo trì và vệ sinh .
Kích thước clamp chuẩn: Mặt clamp có kích thước Ø50,5 mm , tương thích với các phụ kiện clamp tiêu chuẩn vi sinh.
Chất liệu inox cao cấp: Thân van sử dụng inox 304 hoặc inox 316, có khả năng chống ăn mòn và dễ dàng vệ sinh .
Vận hành đơn giản: Điều khiển thủ công bằng tay vặn, cho phép người vận hành dễ dàng kiểm soát lượng mẫu lấy ra .
Kết cấu nhỏ gọn: Thiết kế gọn nhẹ, phù hợp lắp trên thành bồn hoặc đường ống có diện tích hạn chế .
Lưu ý quan trọng: Van này không được thiết kế để thay thế van xả đáy hoặc van khóa dòng chính. Chức năng duy nhất của nó là lấy mẫu phục vụ kiểm tra chất lượng . Để có cái nhìn tổng quan hơn, bạn có thể tham khảo danh mục van lấy mẫu để phân biệt các cấu hình nối clamp, nối ren và loại hai vòi.
Hiểu rõ cấu tạo bên trong của van lấy mẫu inox vi sinh nối clamp sẽ giúp bạn vận hành và bảo trì thiết bị một cách hiệu quả hơn. Van có các bộ phận chính sau :
Đây là bộ phận chính tạo đường dẫn lưu chất từ hệ thống đến vòi lấy mẫu. Bên trong thân chứa cơ cấu đóng mở và bộ phận làm kín. Bề mặt tiếp xúc với lưu chất cần được xử lý nhẵn bóng để tránh bám cặn và đảm bảo vệ sinh . Inox 316 phù hợp hơn với một số môi trường ăn mòn so với inox 304 . Bạn có thể tham khảo đặc tính chung của thép không gỉ trên Wikipedia để hiểu rõ hơn về khả năng chống ăn mòn của vật liệu.
Bộ phận này kết nối với ferrule (đầu nối) trên bồn hoặc đường ống. Sử dụng gioăng và đai kẹp để tạo độ kín . Mặt clamp Ø50,5 mm cần được đối chiếu với đường kính ống và tiêu chuẩn ferrule để đảm bảo tương thích. Không nên lựa chọn chỉ dựa trên đường kính ngoài của mặt clamp, cần kiểm tra kỹ tiêu chuẩn kết nối (DIN, SMS, 3A...) .
Tay vặn điều khiển trạng thái đóng hoặc mở. Trục truyền chuyển động từ tay vặn đến bộ phận làm kín bên trong van, cho phép kiểm soát lượng mẫu chảy ra . Không siết quá lực khi van đã đóng kín để tránh hỏng hóc.
Đây là đường dẫn mẫu từ thân van ra dụng cụ chứa. Cần bố trí vòi theo hướng dễ thoát hết chất lỏng, tránh đọng lại mẫu. Có thể kết nối ống mềm nếu kích thước phù hợp. Phải vệ sinh vòi trước và sau mỗi lần lấy mẫu để tránh nhiễm chéo .
Ngăn rò rỉ tại ghế van và đầu clamp . Có thể sử dụng PTFE, EPDM hoặc vật liệu khác tùy cấu hình. Vật liệu gioăng phải tương thích với lưu chất, nhiệt độ và hóa chất vệ sinh. Các chi tiết tiếp xúc lưu chất cần đồng bộ với hệ thống van inox vi sinh để đảm bảo an toàn và hiệu suất.
Van lấy mẫu nối clamp hoạt động đơn giản dựa trên nguyên lý đóng/mở bằng tay vặn .
Trạng thái đóng: Tay vặn đưa trục và bộ phận làm kín xuống ghế van, đường dẫn mẫu bị ngắt, lưu chất không chảy ra vòi lấy mẫu. Gioăng duy trì độ kín của van.
Trạng thái mở: Xoay tay vặn theo chiều mở, trục nâng bộ phận làm kín khỏi ghế van, lưu chất đi từ bồn hoặc đường ống vào thân van và mẫu thoát ra ngoài qua vòi lấy mẫu .
Quy trình lấy mẫu cơ bản:
Xác định đúng vị trí và thời điểm lấy mẫu.
Vệ sinh hoặc khử trùng vòi lấy mẫu.
Xả bỏ lượng lưu chất đầu nếu quy trình yêu cầu .
Đặt dụng cụ chứa mẫu sạch dưới vòi.
Mở van từ từ để tránh bắn tóe .
Lấy đúng thể tích mẫu cần thiết.
Đóng van và kiểm tra rò rỉ.
Vệ sinh vòi sau khi hoàn thành.
Ghi nhận mã mẫu, thời gian và vị trí lấy.
So với các kiểu kết nối khác, van lấy mẫu nối clamp có những ưu điểm và hạn chế riêng .
Tháo lắp nhanh: Không cần xoay thân van, tiết kiệm thời gian khi cần kiểm tra và thay gioăng .
Dễ vệ sinh: Kết cấu clamp hạn chế tối đa các khe hở lưu giữ cặn, thuận tiện vệ sinh hơn nhiều so với kết cấu ren .
Hạn chế hư hỏng ren: Không bị mòn hoặc hỏng ren do tháo lắp nhiều lần .
Phù hợp hệ thống clamp: Tối ưu cho các hệ thống đã sử sẵn ferrule clamp .
Độ bền cao: Thân inox có độ bền và khả năng chống ăn mòn tốt .
Kết cấu gọn: Dễ dàng thao tác trong không gian hạn chế .
Bảo trì thuận tiện: Có thể tháo van để vệ sinh riêng biệt .
Yêu cầu đồng bộ: Phải đồng bộ mặt clamp, gioăng và đai kẹp đúng tiêu chuẩn .
Nguy cơ rò rỉ do lắp đặt: Lắp lệch gioăng có thể gây rò rỉ .
Chi tiết hao mòn: Gioăng là bộ phận cần thay thế định kỳ .
Nguy cơ nhiễm bẩn: Đầu vòi có nguy cơ nhiễm bẩn nếu vệ sinh không đúng cách .
Phụ thuộc thao tác: Chất lượng mẫu phụ thuộc vào thao tác của người vận hành .
Không tự động hóa: Không truyền tín hiệu hoặc lưu dữ liệu lấy mẫu.
Không phổ quát: Không phù hợp với mọi loại hóa chất và điều kiện áp suất .
Không dùng xả lưu lượng lớn: Không nên sử dụng để xả lưu lượng lớn liên tục .
Van lấy mẫu inox vi sinh nối clamp được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là các lĩnh vực đòi hỏi tiêu chuẩn vệ sinh cao thuộc hệ thống inox vi sinh:
Lấy mẫu nước và dung dịch thực phẩm.
Dây chuyền sản xuất bia, rượu và nước giải khát .
Bồn chứa sữa, siro và dầu thực phẩm .
Thiết bị sản xuất dược phẩm, mỹ phẩm .
Hệ thống nước tinh khiết .
Bồn phối trộn nguyên liệu lỏng.
Lấy mẫu nguyên liệu, bán thành phẩm hoặc thành phẩm.
Lưu ý an toàn: Chỉ sử dụng cho xăng dầu hoặc hóa chất nguy hiểm khi đã xác nhận kỹ lưỡng về vật liệu, độ kín, áp suất và các yêu cầu an toàn liên quan .
Việc lựa chọn đúng van và lắp đặt đúng cách là yếu tố quyết định đến hiệu quả và độ bền của thiết bị.
Lưu chất: Xác định loại và tính chất lưu chất (tính ăn mòn, độ nhớt, nhiệt độ) để chọn vật liệu inox và gioăng phù hợp .
Điều kiện vận hành: Kiểm tra nhiệt độ, áp suất vận hành thực tế .
Chất liệu: Chọn inox 304 cho môi trường ít ăn mòn, inox 316 cho môi trường có tính ăn mòn cao hơn .
Kích thước clamp: Kiểm tra chính xác kích thước mặt clamp và ferrule của hệ thống (thường là Ø50,5 mm) .
Vật liệu gioăng: Xác định vật liệu gioăng phù hợp (PTFE cho nhiệt độ cao, EPDM cho khả năng chịu hóa chất tốt) .
Yêu cầu vệ sinh: Kiểm tra yêu cầu CIP (Clean-in-Place), SIP (Sterilize-in-Place) hoặc khử trùng .
Tần suất lấy mẫu: Xác định tần suất và thể tích lấy mẫu để chọn cấu hình phù hợp.
Chứng nhận: Yêu cầu chứng nhận vật liệu (CO/CQ) nếu sử dụng cho ngành thực phẩm hoặc dược phẩm .
Chọn loại nối clamp khi ưu tiên tháo lắp và vệ sinh nhanh .
Với hệ thống có sẵn đầu chờ ren và yêu cầu kết cấu gọn, tham khảo van lấy mẫu inox vi sinh nối ren.
Khi cần hai đường ra phục vụ lấy mẫu, xả hoặc vệ sinh, tham khảo van lấy mẫu 2 vòi inox vi sinh.
Chọn vị trí có lưu chất đại diện cho toàn hệ thống, thường là sau khi lưu chất đã được trộn đều .
Tránh điểm chết hoặc khu vực lưu chất có thể bị phân lớp .
Ưu tiên nơi thuận tiện vệ sinh và thao tác, có đủ không gian đặt dụng cụ chứa mẫu .
Tránh khu vực dễ va đập hoặc có nguy cơ nhiễm bẩn.
Làm sạch mặt clamp và gioăng trước khi lắp .
Đặt gioăng đúng tâm, kiểm tra gioăng không bị rách hoặc biến dạng .
Lắp đai kẹp và siết vừa đủ, tránh siết quá chặt làm biến dạng gioăng .
Bố trí vòi lấy mẫu hướng xuống để dễ thoát chất lỏng .
Không để tải trọng từ đường ống tác động lên van.
Thử kín trước khi vận hành và lấy mẫu thử để đánh giá điểm lấy mẫu .
Để đảm bảo độ bền và chất lượng mẫu, van lấy mẫu cần được vệ sinh và bảo trì định kỳ.
Vệ sinh vòi trước và sau mỗi lần lấy mẫu .
Thường xuyên kiểm tra rò rỉ tại ghế van và đầu clamp.
Theo dõi độ nhẹ của tay vặn; nếu tay vặn bị cứng hoặc quá nhẹ, có thể dấu hiệu hỏng hóc bên trong.
Kiểm tra gioăng clamp và gioăng trong van định kỳ, thay thế khi phát hiện chai cứng, nứt hoặc biến dạng .
Làm sạch cặn bẩn trong đường dẫn mẫu nếu cần.
Thử kín sau mỗi lần tháo lắp.
Không dùng vật sắc làm xước bề mặt tiếp xúc lưu chất.
Vật liệu inox (304 hay 316) .
Kích thước mặt clamp.
Vật liệu gioăng (PTFE, EPDM, Silicone) .
Cấu hình thân và vòi lấy mẫu.
Yêu cầu xử lý bề mặt.
Chứng nhận vật liệu (CO/CQ) .
Số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng van lấy mẫu inox vi sinh nối clamp.
Không thể xác định cỡ ống chỉ dựa vào đường kính mặt clamp Ø50,5 mm. Trong một số tiêu chuẩn clamp vi sinh, cùng kích thước mặt ferrule Ø50,5 mm có thể được sử dụng cho nhiều cỡ ống khác nhau. Cần kiểm tra thêm đường kính ngoài và chiều dày ống, kích thước lỗ thông cùng tiêu chuẩn kết nối trước khi lựa chọn.
Inox 304 là lựa chọn phổ biến, có chi phí hợp lý và phù hợp với nước, đồ uống cùng nhiều loại thực phẩm ít ăn mòn. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường chứa chloride, nước muối, hóa chất hoặc quy trình vệ sinh khắc nghiệt. Việc lựa chọn cần căn cứ vào lưu chất và điều kiện vận hành thực tế.
Có thể, nếu van được chế tạo từ vật liệu phù hợp, bề mặt tiếp xúc lưu chất đáp ứng yêu cầu vệ sinh và gioăng có khả năng tương thích với thực phẩm. Cần kiểm tra chứng nhận vật liệu, độ hoàn thiện bề mặt và tiêu chuẩn kỹ thuật của đúng model, thay vì mặc định mọi sản phẩm bằng inox đều đạt chuẩn an toàn thực phẩm.
Không phải mọi cấu hình đều làm việc được đồng thời ở 220°C và 20 bar. Khả năng chịu nhiệt, chịu áp phụ thuộc vào thân van, vật liệu làm kín, kích thước clamp, gioăng, đai kẹp và quan hệ giữa áp suất với nhiệt độ. Chỉ sử dụng tại điều kiện này khi datasheet hoặc nhà sản xuất xác nhận cho đúng model và cấu hình lắp đặt.
PTFE có khả năng kháng nhiều loại hóa chất và chịu nhiệt tốt nhưng độ đàn hồi thấp hơn. EPDM có độ đàn hồi và khả năng làm kín tốt, thường phù hợp với nước, hơi nước và nhiều môi trường không chứa dầu khoáng. Giới hạn nhiệt độ cụ thể phụ thuộc vào cấp vật liệu và công bố của nhà sản xuất, vì vậy không nên áp dụng một mức nhiệt chung cho mọi loại gioăng.
Van nối clamp sử dụng ferrule, gioăng và đai kẹp nên có thể tháo lắp nhanh, thuận tiện cho việc kiểm tra và vệ sinh. Van nối ren được vặn trực tiếp vào đầu chờ, có kết cấu nhỏ gọn và phù hợp với hệ thống sử dụng ren. Tuy nhiên, các rãnh ren khó vệ sinh hơn và cần kiểm soát tình trạng mòn hoặc hư hỏng sau nhiều lần tháo lắp.
Chỉ có thể thực hiện khi thiết kế van, vật liệu và quy trình lấy mẫu đáp ứng yêu cầu khử trùng trước khi lấy mẫu. Van lấy mẫu thông thường không mặc nhiên là van lấy mẫu vô trùng chuyên dụng. Với quy trình yêu cầu độ vô trùng cao, nên sử dụng đúng loại van aseptic có khả năng CIP hoặc SIP và hồ sơ xác nhận phù hợp.
Có, nếu đầu vòi được thiết kế phù hợp với ống mềm và đường kính trong của ống tương thích với kích thước đầu nối. Cần lựa chọn vật liệu ống phù hợp với lưu chất, nhiệt độ và yêu cầu vệ sinh, đồng thời sử dụng đai siết khi cần để tránh tuột ống hoặc rò rỉ.
Cần vệ sinh hoặc khử trùng vòi lấy mẫu và dụng cụ chứa mẫu trước khi thao tác. Có thể xả bỏ một lượng lưu chất ban đầu theo quy trình lấy mẫu để loại bỏ phần lưu chất tồn trong vòi. Sau khi lấy mẫu, cần vệ sinh đầu ra, đóng kín van và bảo vệ vòi khỏi bụi bẩn hoặc tiếp xúc từ bên ngoài.
Cần thay gioăng và bộ phận làm kín khi xuất hiện tình trạng chai cứng, nứt, trương nở, biến dạng, mài mòn hoặc rò rỉ. Ngoài việc kiểm tra theo tình trạng thực tế, nên thay thế định kỳ dựa trên tần suất vận hành, số chu kỳ vệ sinh, điều kiện nhiệt độ và khuyến cáo của nhà sản xuất.
