Trong các ngành công nghiệp chế biến thực phẩm, đồ uống, dược phẩm và hóa chất, việc kiểm soát chất lượng sản phẩm đóng vai trò then chốt. Một trong những thiết bị quan trọng phục vụ công tác này là van lấy mẫu inox vi sinh nối ren, được sử dụng để trích một lượng nhỏ lưu chất từ bồn tank hoặc đường ống phục vụ kiểm tra chất lượng. Sản phẩm sử dụng thân inox 304, inox 316 hoặc 316L, đầu vào nối ren và đầu ra dạng đuôi chuột, phù hợp với nhiều hệ thống thực phẩm, đồ uống, dược phẩm và hóa chất tương thích.
Bài viết này Cơ khí An Thịnh Tân sẽ cung cấp cái nhìn chi tiết về van lấy mẫu inox vi sinh nối ren, từ đặc điểm cấu tạo, thông số kỹ thuật, nguyên lý hoạt động cho đến hướng dẫn lựa chọn, lắp đặt và bảo trì, giúp bạn có cơ sở để lựa chọn sản phẩm phù hợp với nhu cầu.

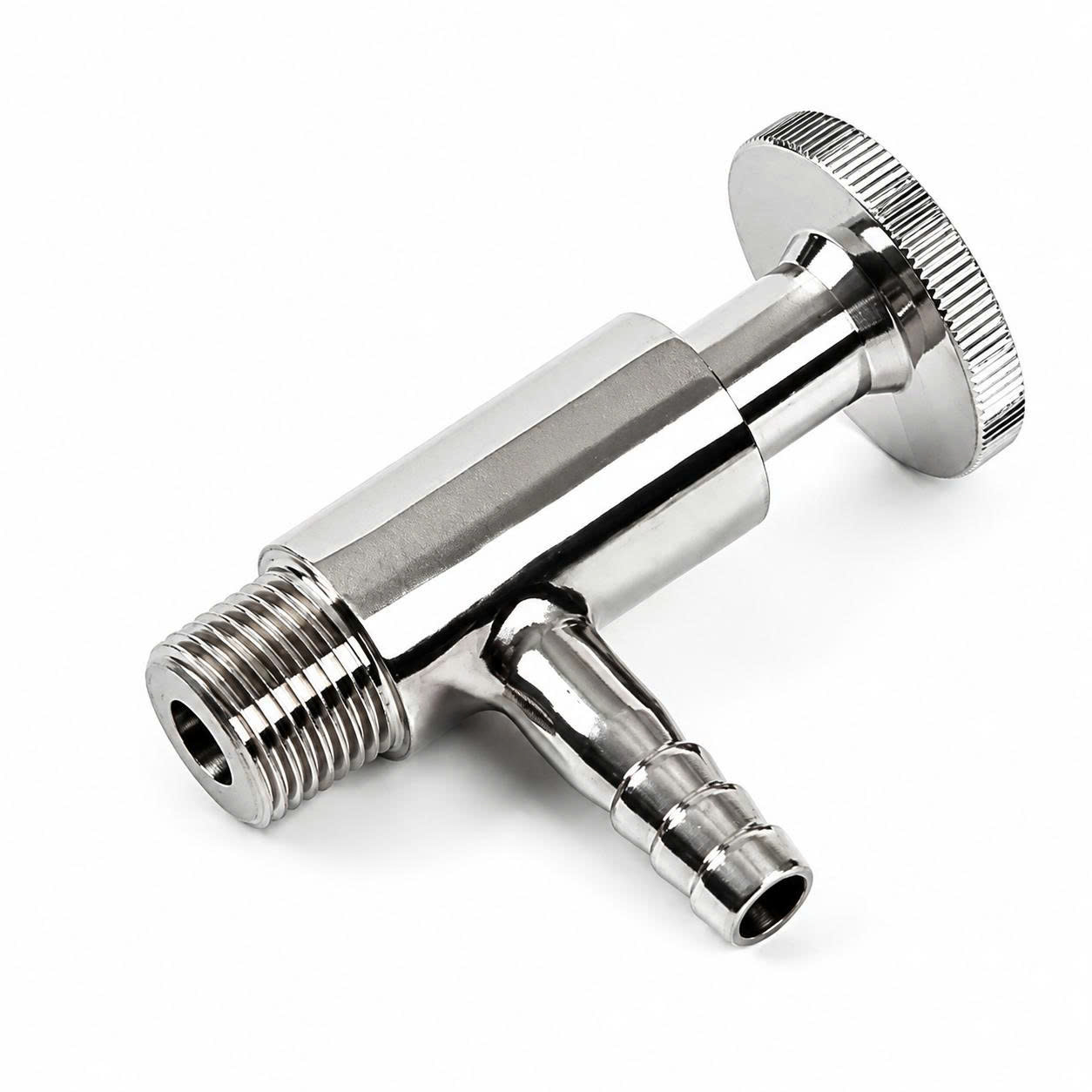

Van lấy mẫu inox vi sinh nối ren được thiết kế để đáp ứng các yêu cầu khắt khe về vệ sinh và kiểm soát chất lượng trong các dây chuyền sản xuất hiện đại. Sản phẩm sở hữu những đặc điểm sau:
Mục đích sử dụng chuyên dụng: Dùng để trích một lượng nhỏ chất lỏng mà không cần phải mở bồn hay can thiệp vào quy trình sản xuất.
Kết nối linh hoạt: Đầu vào sử dụng kết nối ren Ø21, thường tương ứng với DN15 hoặc 1/2 inch, giúp dễ dàng lắp đặt vào các đầu chờ ren có sẵn trên bồn hoặc đường ống.
Đầu ra dạng đuôi chuột: Với kích thước Ø9, đầu ra này rất tiện lợi cho việc kết nối ống mềm để dẫn mẫu vào dụng cụ chứa, giảm thiểu nguy cơ bắn tóe và ô nhiễm.
Vận hành đơn giản: Van được điều khiển thủ công bằng tay vặn, cho phép người vận hành dễ dàng kiểm soát dòng chảy và lượng mẫu lấy ra.
Chất liệu đa dạng: Thân van được chế tạo từ inox 304, 316 hoặc 316L. Trong đó, inox 316L có khả năng chống ăn mòn vượt trội, phù hợp hơn với các môi trường làm việc khắc nghiệt hoặc các lưu chất có tính ăn mòn cao.
Kết cấu nhỏ gọn: Thiết kế này giúp van dễ dàng bố trí trên các đường ống hoặc bồn chứa kể cả khi không gian lắp đặt bị hạn chế.
Lưu ý quan trọng: Van này không được thiết kế để thay thế cho van xả đáy hoặc van khóa dòng chính. Chức năng của nó chỉ dừng lại ở việc lấy mẫu. Để có cái nhìn tổng quan hơn, bạn có thể tham khảo danh mục van lấy mẫu để phân biệt các cấu hình khác nhau như nối ren, nối clamp và loại hai vòi.
Hiểu rõ cấu tạo bên trong của van sẽ giúp việc vận hành và bảo trì trở nên hiệu quả hơn. Van lấy mẫu inox vi sinh nối ren được cấu thành từ các bộ phận chính sau:
Đây là bộ phận chính chứa đường dẫn lưu chất và liên kết các bộ phận đóng mở cùng đầu nối. Bề mặt tiếp xúc với lưu chất cần được xử lý nhẵn bóng để tránh bám cặn và tạo điều kiện thuận lợi cho vệ sinh. Việc lựa chọn inox 316L đặc biệt quan trọng trong các ứng dụng yêu cầu chống ăn mòn cao. Bạn có thể tham khảo đặc tính chung của thép không gỉ trên Wikipedia để hiểu rõ hơn về khả năng chống ăn mòn của vật liệu này.
Bộ phận này đảm bảo kết nối chắc chắn giữa van với đầu chờ trên bồn hoặc đường ống. Quy cách tham khảo phổ biến là ren Ø21. Khi lựa chọn, cần xác nhận chính xác loại ren (trong hay ngoài) và tiêu chuẩn ren của hệ thống (BSP, NPT hoặc một chuẩn ren cụ thể khác) để đảm bảo kết nối kín.
Đây là cửa thoát mẫu. Đầu ra dạng đuôi chuột với kích thước Ø9 cho phép dẫn mẫu từ van ra dụng cụ chứa một cách dễ dàng thông qua ống mềm. Việc giữ đầu ra luôn sạch sẽ là điều kiện tiên quyết để tránh làm nhiễm bẩn mẫu và đảm bảo kết quả kiểm nghiệm chính xác.
Đây là bộ phận truyền thao tác đóng mở từ người dùng đến bộ phận làm kín bên trong van. Việc xoay tay vặn sẽ điều khiển trục van, từ đó kiểm soát được lượng mẫu lấy ra. Cần lưu ý không dùng lực quá lớn khi van đã đóng kín để tránh hỏng hóc các chi tiết bên trong.
Đây là các chi tiết quan trọng nhất để ngăn chặn rò rỉ khi van đóng. Vật liệu làm gioăng (như silicone, EPDM hoặc PTFE) cần phải được lựa chọn sao cho tương thích với lưu chất và nhiệt độ làm việc. Các chi tiết tiếp xúc với lưu chất cần đồng bộ với hệ thống van inox vi sinh để đảm bảo an toàn và hiệu suất.
Van lấy mẫu hoạt động đơn giản dựa trên nguyên lý đóng/mở bằng tay vặn.
Trạng thái đóng: Ở trạng thái đóng, bộ phận làm kín (gắn với trục van) sẽ ép chặt vào ghế van, ngăn không cho lưu chất chảy ra đầu lấy mẫu. Van cần được duy trì ở trạng thái kín khít giữa các lần sử dụng.
Trạng thái mở: Khi xoay tay vặn theo chiều mở, trục van sẽ dịch chuyển kéo bộ phận làm kín ra khỏi ghế van. Lúc này, một lượng nhỏ lưu chất sẽ đi qua thân van và thoát ra qua đầu đuôi chuột.
Quy trình lấy mẫu cơ bản:
Xác định đúng điểm lấy mẫu trên hệ thống.
Vệ sinh hoặc khử trùng đầu ra của van để loại bỏ tạp chất.
Xả bỏ một lượng lưu chất đầu tiên (nếu yêu cầu) để loại bỏ phần mẫu bị "đọng" hoặc không đại diện.
Đưa dụng cụ chứa mẫu đã được làm sạch vào vị trí lấy mẫu, ngay sát đầu đuôi chuột.
Mở van một cách từ từ, nhẹ nhàng để tránh hiện tượng bắn tóe hoặc tạo bọt.
Lấy đúng lượng mẫu cần thiết theo quy định.
Đóng van chặt và kiểm tra rò rỉ tại vị trí kết nối.
Vệ sinh lại đầu ra một lần nữa sau khi hoàn tất quá trình.
Ghi nhận đầy đủ các thông tin như thời gian, vị trí và người thực hiện lấy mẫu.
Mỗi loại van đều có những thế mạnh và điểm yếu riêng, việc hiểu rõ chúng sẽ giúp bạn đưa ra quyết định đúng đắn.
Kết cấu nhỏ gọn: Thiết kế đơn giản, chiếm ít không gian, dễ dàng lắp đặt.
Lắp đặt nhanh chóng: Kết nối ren cho phép lắp đặt và thay thế tương đối nhanh mà không yêu cầu các thao tác hàn hoặc kẹp phức tạp.
Chi phí đầu tư thấp: So với các dòng van lấy mẫu tự động, van điều khiển bằng tay có chi phí đầu tư ban đầu thấp hơn đáng kể.
Vận hành trực tiếp: Không yêu cầu bộ truyền động hay nguồn năng lượng bên ngoài, người vận hành có thể thao tác trực tiếp và dễ dàng.
Độ bền và khả năng chống ăn mòn: Thân van làm từ inox chất lượng cao giúp tăng tuổi thọ sản phẩm trong nhiều môi trường khác nhau.
Bảo trì đơn giản: Có thể tháo van để kiểm tra, vệ sinh và thay thế các chi tiết hao mòn (như gioăng) một cách dễ dàng.
Nguy cơ tích tụ cặn bẩn: Kết nối ren có thể tạo ra các khe hở, là nơi tích tụ cặn bẩn nếu thiết kế không thực sự hợp vệ sinh (không có đầu ren lệch).
Vệ sinh tại chỗ khó khăn: Khả năng vệ sinh (CIP) của loại nối ren thường hạn chế hơn so với các loại kết nối clamp hoặc nối hàn.
Phụ thuộc vào thao tác: Chất lượng của mẫu và độ an toàn trong quá trình vận hành phụ thuộc nhiều vào thao tác của người công nhân.
Nguy cơ nhiễm bẩn: Đầu lấy mẫu có nguy cơ bị nhiễm bẩn từ môi trường bên ngoài nếu không được vệ sinh và bảo quản đúng cách.
Chi tiết hao mòn: Gioăng và các bộ phận làm kín là các chi tiết hao mòn và cần được kiểm tra, thay thế định kỳ.
Không phù hợp với mọi loại hóa chất: Không phải tất cả vật liệu đều tương thích với mọi loại hóa chất. Cần kiểm tra kỹ trước khi sử dụng.
Không sử dụng để điều tiết dòng chảy: Van chỉ nên được sử dụng ở hai trạng thái đóng/mở hoàn toàn, không nên dùng để điều tiết hoặc xả lưu lượng lớn.
Van lấy mẫu inox vi sinh nối ren được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là các lĩnh vực đòi hỏi tiêu chuẩn vệ sinh cao thuộc hệ thống inox vi sinh:
Lấy mẫu nước, dung dịch thực phẩm, siro, nguyên liệu lỏng.
Dây chuyền sản xuất bia, sữa, nước giải khát, các sản phẩm đồ uống lên men.
Các bồn phối trộn và thiết bị sản xuất trong ngành dược phẩm và mỹ phẩm.
Hệ thống nước tinh khiết, nước RO.
Kiểm tra nguyên liệu đầu vào, bán thành phẩm và thành phẩm trước khi xuất bồn.
Việc sử dụng van cho xăng dầu hoặc các hóa chất nguy hiểm, dễ cháy nổ chỉ được thực hiện sau khi đã xác nhận kỹ lưỡng về vật liệu chế tạo, độ kín và đáp ứng đầy đủ các yêu cầu an toàn liên quan.
Việc lựa chọn đúng van là yếu tố tiên quyết cho một hệ thống vận hành ổn định và chất lượng mẫu kiểm nghiệm chính xác.
Thành phần lưu chất: Xác định rõ thành phần hóa học, nồng độ và tính chất của lưu chất (tính axit, tính kiềm, v.v.) để chọn vật liệu inox và gioăng phù hợp.
Điều kiện vận hành: Kiểm tra nhiệt độ và áp suất làm việc thực tế của hệ thống.
Chất liệu: Chọn inox 304 cho môi trường ít ăn mòn, hoặc inox 316/316L cho môi trường có độ ăn mòn cao hơn.
Kết nối ren: Xác định chính xác kích thước (Ø21) và chuẩn ren (BSP, NPT...) của đầu chờ trên hệ thống.
Vật liệu gioăng: Lựa chọn vật liệu gioăng (silicone, EPDM, PTFE) tương thích với lưu chất và nhiệt độ. Ví dụ, PTFE thường chịu nhiệt cao hơn silicone.
Yêu cầu vệ sinh: Xác định tần suất và phương pháp vệ sinh để lựa chọn cấu hình phù hợp.
Chứng nhận: Đối với ngành thực phẩm hoặc dược phẩm, cần yêu cầu các chứng nhận vật liệu đi kèm.
Cấu hình sản phẩm:
Chọn nối ren khi hệ thống đã có sẵn đầu chờ ren và ưu tiên sự gọn nhẹ, chi phí thấp.
Nếu cần tháo lắp, vệ sinh nhanh, hãy tham khảo van lấy mẫu inox vi sinh nối clamp.
Nếu cần tách biệt chức năng lấy mẫu và xả/vệ sinh, hãy tham khảo van lấy mẫu 2 vòi inox vi sinh.
Nên chọn vị trí có lưu chất đại diện cho toàn bộ hệ thống, thường là sau các bộ phận trộn hoặc khuấy.
Tránh các điểm chết (dead leg) hoặc khu vực mà lưu chất có thể bị phân lớp.
Đảm bảo vị trí thuận tiện cho thao tác và vệ sinh, có đủ không gian để đặt dụng cụ chứa mẫu.
Không đặt tại những vị trí dễ bị va đập hoặc có nguy cơ gây nhiễm bẩn từ bên ngoài.
Vệ sinh sạch sẽ đầu ren trước khi lắp đặt.
Sử dụng vật liệu làm kín ren phù hợp với lưu chất để đảm bảo kín khít.
Cẩn thận để vật liệu làm kín không rơi vào bên trong đường ống.
Tuyệt đối không dùng tay vặn để siết van.
Nên bố trí đầu ra hướng xuống dưới để thuận tiện lấy mẫu và hạn chế đọng nước.
Tránh để các đường ống khác hoặc lực cơ học tác động lên thân van.
Thực hiện kiểm tra rò rỉ sau khi lắp đặt và vệ sinh, lấy mẫu thử để kiểm tra tính hiệu quả của điểm lấy mẫu.
Để đảm bảo độ bền và chất lượng mẫu, van lấy mẫu cần được vệ sinh và bảo trì định kỳ.
Vệ sinh đầu ra trước và sau khi lấy mẫu để tránh nhiễm chéo.
Thường xuyên kiểm tra rò rỉ tại các mối ren và bộ phận làm kín.
Theo dõi độ nặng/nhẹ của tay vặn, nếu tay vặn bị cứng hoặc nhẹ bất thường có thể dấu hiệu hỏng hóc bên trong.
Kiểm tra gioăng định kỳ, thay thế ngay nếu có dấu hiệu chai, nứt hoặc biến dạng.
Làm sạch cặn bẩn trong đường dẫn mẫu nếu cần.
Sau khi tháo lắp, luôn thực hiện kiểm tra rò rỉ trước khi đưa vào vận hành.
Không sử dụng các vật sắc nhọn để làm sạch bề mặt trong của van, tránh làm xước bề mặt.
Giá của van lấy mẫu có thể thay đổi phụ thuộc vào:
Chất liệu inox (304, 316 hay 316L).
Kích thước và chuẩn ren.
Vật liệu gioăng (silicone, EPDM, PTFE, v.v.).
Cấu hình tay vặn.
Yêu cầu chứng nhận vật liệu.
Số lượng đặt hàng.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng van lấy mẫu inox vi sinh nối ren.
Có. Trong cách gọi thông dụng tại Việt Nam, DN15, ren Ø21 và 1/2 inch thường chỉ cùng một kích thước kết nối danh nghĩa. Tuy nhiên, cần xác nhận thêm tiêu chuẩn ren BSP hoặc NPT và kiểu ren trong hoặc ren ngoài vì các hệ ren này không hoàn toàn thay thế cho nhau.
Inox 304 phù hợp với nhiều ứng dụng thông thường như nước, đồ uống và thực phẩm có mức độ ăn mòn thấp. Inox 316L có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường chứa chloride, nước muối, hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt. Việc lựa chọn phải căn cứ vào lưu chất, nhiệt độ và hóa chất sử dụng trong quá trình vệ sinh.
Có thể, nếu van được chế tạo từ vật liệu phù hợp, bề mặt tiếp xúc lưu chất đáp ứng yêu cầu vệ sinh và gioăng có khả năng tương thích với thực phẩm. Không nên mặc định mọi van inox đều đạt tiêu chuẩn an toàn thực phẩm; cần kiểm tra chứng nhận vật liệu, tiêu chuẩn chế tạo và hồ sơ kỹ thuật của đúng model.
Đầu đuôi chuột Ø9 thường sử dụng với ống mềm silicone, PTFE hoặc vật liệu tương thích có đường kính trong phù hợp với kích thước đầu nối. Cần đo đường kính ngoài thực tế tại phần gân giữ ống, kiểm tra độ đàn hồi của ống và sử dụng đai siết phù hợp để hạn chế tuột ống hoặc rò rỉ.
Không phải mọi model đều làm việc được ở 220°C. Giới hạn nhiệt độ phụ thuộc vào vật liệu thân, gioăng, cơ cấu làm kín, áp suất và thời gian tiếp xúc. PTFE thường có khả năng chịu nhiệt và hóa chất tốt hơn silicone, nhưng không nên áp dụng một mức nhiệt chung nếu chưa kiểm tra datasheet hoặc xác nhận của nhà sản xuất.
Áp suất làm việc phụ thuộc vào model, kích thước, kiểu kết nối, vật liệu làm kín và nhiệt độ vận hành. Một số sản phẩm có thể được công bố trong khoảng 10–20 bar, nhưng đây không phải giới hạn áp dụng chung. Cần sử dụng giá trị trong datasheet của đúng model và tính đến quan hệ giữa áp suất với nhiệt độ.
Không nên sử dụng van lấy mẫu để xả hoặc điều tiết dòng chảy chính. Van được thiết kế để lấy một lượng mẫu nhỏ phục vụ kiểm tra chất lượng. Việc sử dụng liên tục với lưu lượng lớn có thể làm mòn cơ cấu làm kín, gây mất an toàn và rút ngắn tuổi thọ của van.
Van nối ren được lắp bằng cách vặn trực tiếp vào đầu chờ có ren, kết cấu nhỏ gọn và phù hợp với hệ thống đã sử dụng kết nối ren. Van nối clamp sử dụng ferrule, gioăng và đai kẹp, thuận tiện hơn khi cần tháo lắp, kiểm tra và vệ sinh thường xuyên trong hệ thống vi sinh.
Cần vệ sinh hoặc tiệt trùng đầu lấy mẫu và dụng cụ chứa mẫu trước khi thao tác, đồng thời xả bỏ một lượng lưu chất ban đầu theo quy trình lấy mẫu đã phê duyệt. Sau khi lấy mẫu, phải làm sạch đầu ra, đóng van hoàn toàn và bảo vệ đầu lấy mẫu khỏi bụi bẩn hoặc tiếp xúc bên ngoài.
Cần thay gioăng khi phát hiện tình trạng chai cứng, nứt, trương nở, biến dạng, mài mòn hoặc rò rỉ. Ngoài ra, nên kiểm tra và thay thế định kỳ theo tần suất vận hành, số chu kỳ vệ sinh, điều kiện nhiệt độ và khuyến cáo của nhà sản xuất.
