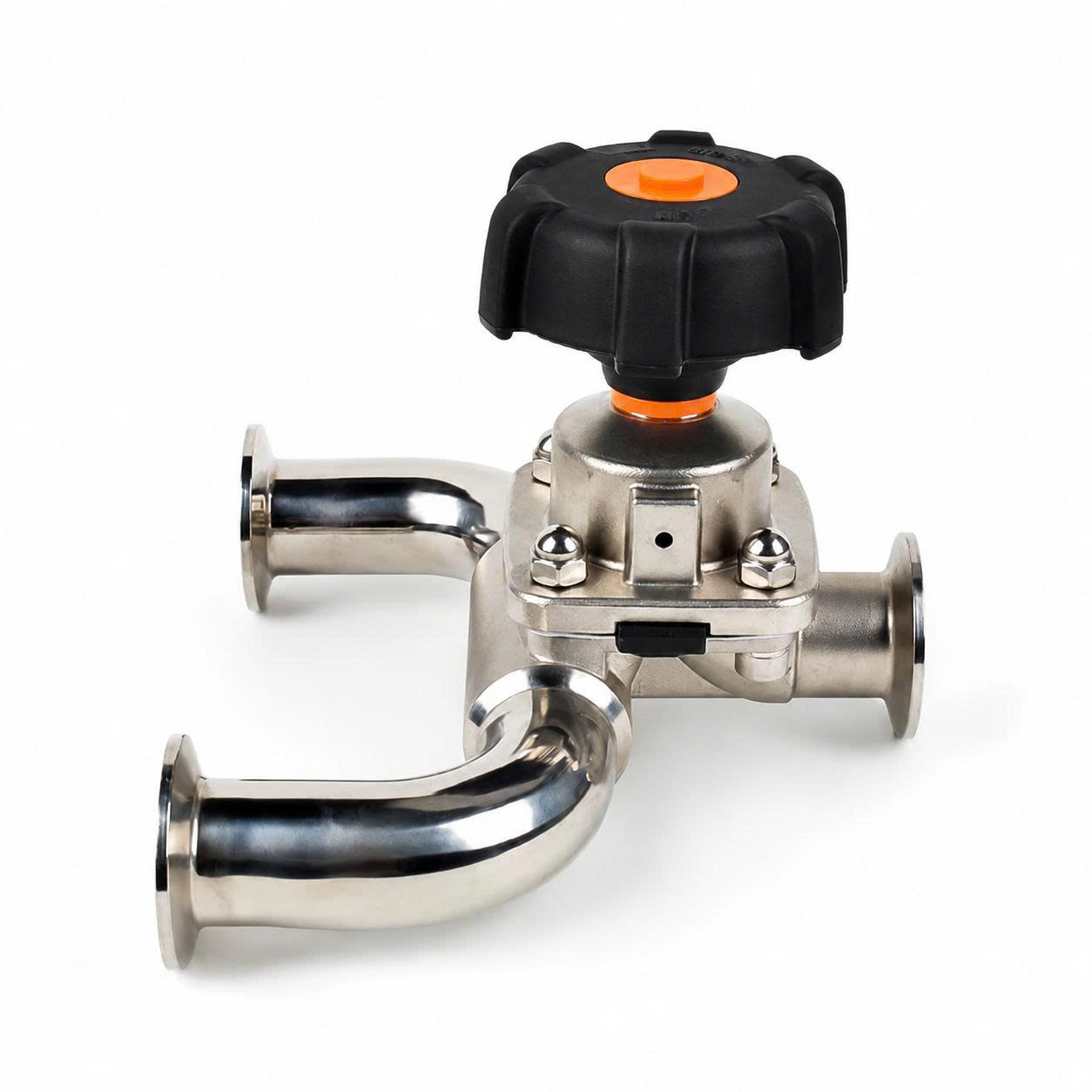

Tại Cơ Khí An Thịnh Tân , van màng chữ U inox vi sinh – van màng U-bend được sử dụng để đóng mở và kiểm soát lưu chất trong những hệ thống có không gian lắp đặt hạn chế hoặc yêu cầu bố trí đường ống đặc biệt. Thiết kế thân chữ U kết hợp màng ngăn cách cơ cấu vận hành với lưu chất, hỗ trợ tháo lắp, vệ sinh và hạn chế nhiễm chéo.
Van màng chữ U inox vi sinh có thiết kế thân hoặc đường lưu chất dạng chữ U, đây là điểm khác biệt cốt lõi so với van màng thân thẳng thông thường . Thiết kế này cho phép van thực hiện chức năng đóng mở, điều tiết và chuyển hướng lưu chất một cách linh hoạt, đặc biệt trong các sơ đồ đường ống phức tạp .
Đặc điểm nổi bật nhất của van màng chữ U là khả năng bố trí tại khu vực hẹp, đáy bồn hoặc cụm thiết bị mà các loại van thông thường không thể đáp ứng . Van U-bend giúp tối ưu hóa không gian lắp đặt, giảm số lượng mối nối và phụ kiện cần thiết trên đường ống .
Phân biệt van U-bend với van màng thân thẳng:
Van màng thân thẳng: Có cửa vào và cửa ra nằm trên cùng một tuyến ống thẳng. Phù hợp với các vị trí đóng mở thông thường trên đường ống .
Van màng chữ U: Có thân van uốn cong, tạo thành một vòng cung hình chữ U, giúp đổi hướng dòng chảy hoặc bố trí gọn gàng trong không gian chật hẹp .
Bạn có thể tham khảo nguyên lý hoạt động tổng quát của diaphragm valve trên Wikipedia để hiểu rõ hơn về cơ chế làm việc của dòng van màng, từ đó thấy được ứng dụng cụ thể của thiết kế chữ U trong các hệ thống hiện đại.
Thân van chữ U được chế tạo từ inox vi sinh 304 hoặc 316L, có thiết kế phù hợp với hướng lắp và không gian đường ống đặc thù . Bề mặt tiếp xúc lưu chất được xử lý nhẵn (Ra ≤ 0.8 µm) để hạn chế bám cặn và tạo điều kiện vệ sinh dễ dàng .
Màng van tạo bề mặt làm kín trực tiếp với lưu chất, đồng thời cách ly lưu chất với trục và bộ phận vận hành . Vật liệu màng có thể là EPDM (phổ biến cho nước và thực phẩm), PTFE (kháng hóa chất tốt) hoặc màng kép (kết hợp PTFE với lớp đệm đàn hồi) tùy ứng dụng .
Khi cần bảo trì, người dùng có thể lựa chọn màng van và phụ kiện thay thế cho van màng inox phù hợp với model đang sử dụng.
Tay quay: Đối với phiên bản thủ công, vận hành bằng tay xoay.
Bộ truyền động khí nén: Đối với phiên bản tự động, giúp đóng mở nhanh và kết nối với PLC .
Có thể tích hợp van điện từ, cảm biến vị trí (công tắc hành trình) để giám sát và điều khiển từ xa .
Kết nối clamp: Giúp tháo lắp nhanh, thuận tiện vệ sinh và bảo trì .
Kết nối hàn: Phù hợp với các hệ thống lắp đặt cố định, yêu cầu độ kín tuyệt đối .
Van màng chữ U inox vi sinh hoạt động dựa trên nguyên lý biến dạng đàn hồi của màng van để đóng hoặc mở dòng chảy :
Tay quay hoặc bộ truyền động làm trục van dịch chuyển lên hoặc xuống .
Khi trục ép màng xuống bề mặt làm kín (seat), dòng lưu chất bị chặn hoàn toàn .
Khi trục nâng màng lên khỏi seat, lưu chất có thể đi qua thân van chữ U .
Màng van ngăn cách hoàn toàn lưu chất với cơ cấu truyền động, đảm bảo vệ sinh và an toàn .
Nếu sử dụng khí nén, van có thể được cấu hình ở trạng thái thường đóng (NC) hoặc thường mở (NO) tùy theo yêu cầu vận hành và an toàn của hệ thống.
Bố trí linh hoạt trong không gian hạn chế: Thiết kế chữ U giúp tối ưu hóa không gian lắp đặt .
Cách ly hoàn toàn lưu chất: Màng van ngăn cách cơ cấu vận hành với lưu chất, không có rò rỉ qua trục .
Vệ sinh dễ dàng: Bề mặt nhẵn, không góc chết, phù hợp với các quy trình CIP/SIP .
An toàn và vô trùng: Phù hợp với lưu chất yêu cầu độ sạch cao như dược phẩm, thực phẩm .
Đa dạng vận hành: Có thể vận hành thủ công hoặc tự động (khí nén) .
Dễ bảo trì: Thay màng đơn giản, không cần thay toàn bộ van .
Cần xác định đúng hướng và khoảng cách lắp đặt theo sơ đồ thiết kế .
Màng van phải được lựa chọn tương thích với lưu chất và nhiệt độ để đảm bảo tuổi thọ .
Tổn thất áp suất phụ thuộc vào thiết kế đường dòng thực tế, có thể cao hơn van thân thẳng .
Chi phí có thể cao hơn van màng dạng tiêu chuẩn do thiết kế đặc biệt .
Van màng chữ U inox vi sinh được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh cao và bố trí đường ống đặc biệt :
Dây chuyền sản xuất thực phẩm và đồ uống: Đặc biệt trong các hệ thống sữa, bia, rượu, nước giải khát .
Nhà máy dược phẩm, mỹ phẩm và công nghệ sinh học: Nơi yêu cầu độ vô trùng và ngăn ngừa nhiễm chéo .
Đường ống nước tinh khiết (WFI) hoặc hóa chất sạch: Đảm bảo độ tinh khiết của lưu chất .
Vị trí lấy mẫu, hồi lưu hoặc xả gần đáy bồn: Giúp xả sạch và hạn chế đọng cặn .
Với nhu cầu xả lưu chất trực tiếp tại đáy thiết bị, có thể tham khảo van màng xả đáy điều khiển khí nén inox 316L .
| Tiêu chí | Van màng chữ U (U-bend) | Van màng thân thẳng |
|---|---|---|
| Hình dạng thân và hướng dòng chảy | Thân uốn cong chữ U, dòng chảy đổi hướng | Thân thẳng, dòng chảy trên cùng tuyến ống |
| Diện tích không gian lắp đặt | Tối ưu cho không gian hẹp và bố trí đặc biệt | Cần không gian tuyến tính cho đường ống |
| Khả năng thoát lưu chất và vệ sinh | Phù hợp cho vị trí xả, điểm đọng thấp | Tốt cho đường ống thông thường |
| Mức độ phù hợp với sơ đồ đường ống | Dành cho các sơ đồ phức tạp, cần đổi hướng | Phù hợp với sơ đồ đơn giản |
| Khả năng bảo trì, thay màng | Dễ dàng, tương tự như van màng thường | Dễ dàng, tương tự như van màng thường |
Để lựa chọn cấu hình phù hợp nhất, bạn có thể tham khảo nhóm van màng inox vi sinh để đối chiếu các cấu hình khác.
Xác định mục đích: Đóng mở, điều tiết hay xả lưu chất?
Kiểm tra bản vẽ và hướng bố trí: Xác định chính xác hướng của hai đầu van trong sơ đồ đường ống.
Chọn đúng kích thước và tiêu chuẩn kết nối: Đo đường kính ống và tiêu chuẩn clamp (DIN, SMS, 3A) .
Lựa chọn inox 304 hoặc inox 316L: 304 cho môi trường ít ăn mòn, 316L cho môi trường khắc nghiệt hơn .
Chọn vật liệu màng: EPDM (nước, thực phẩm), PTFE (hóa chất) hoặc màng kép .
Xác định phương thức vận hành: Tay quay (thủ công) hay khí nén (tự động) .
Kiểm tra áp suất, nhiệt độ và yêu cầu vệ sinh của hệ thống .
So sánh với các dòng van inox vi sinh khác trước khi chốt cấu hình .
Đối chiếu kích thước van với bản vẽ đường ống.
Kiểm tra hướng dòng và tư thế thoát lưu chất để đảm bảo van hoạt động đúng chức năng.
Làm sạch gioăng, màng và đầu kết nối trước khi lắp ráp.
Siết clamp đồng đều, không ép lệch gioăng để tránh rò rỉ .
Vận hành thử và kiểm tra độ kín trước khi đưa vào vận hành chính thức.
Không sử dụng áp suất vượt giới hạn của model đã chọn.
Để duy trì độ sạch của toàn hệ thống, lựa chọn đồng bộ đường ống và inox vi sinh là rất quan trọng.
Vệ sinh phần thân tiếp xúc với lưu chất, đặc biệt là bề mặt seat và khoang van .
Kiểm tra màng van có bị biến dạng, nứt hoặc chai cứng không, vì đây là bộ phận hao mòn quan trọng nhất .
Kiểm tra gioăng và các đầu nối clamp để đảm bảo không rò rỉ.
Thay màng đúng vật liệu, kích thước và model khi phát hiện hư hỏng .
Chạy thử đóng mở sau khi lắp lại để kiểm tra hành trình.
Thiết lập chu kỳ bảo trì theo tần suất vận hành thực tế .
Nguyên nhân: Màng bị rách, mòn hoặc biến dạng; cặn bám trên bề mặt seat; hành trình trục chưa đúng .
Khắc phục: Kiểm tra và thay thế màng, vệ sinh seat, điều chỉnh hành trình trục.
Nguyên nhân: Gioăng clamp bị hỏng hoặc lắp lệch; lực siết không đều hoặc không đủ .
Khắc phục: Kiểm tra và thay gioăng, siết clamp đúng kỹ thuật.
Nguyên nhân: Hướng lắp không đúng, đường kính van không phù hợp, cấu hình chữ U gây cản trở dòng chảy.
Khắc phục: Kiểm tra lại sơ đồ lắp đặt, đảm bảo chọn đúng kích thước van và hướng dòng chảy.
Nguyên nhân: Trục van bị kẹt do bám cặn; bộ truyền động khí nén bị lỗi hoặc áp suất khí không đủ (đối với van khí nén).
Khắc phục: Vệ sinh trục van, kiểm tra bộ truyền động và nguồn khí cấp.
Giá thành phụ thuộc vào các yếu tố: Kích thước, vật liệu thân (304/316L), loại màng, kiểu vận hành (tay quay/khí nén) và các phụ kiện đi kèm. Cấu hình đặt riêng cần có bản vẽ hoặc kích thước lắp đặt cụ thể.
Để nhận được tư vấn kỹ thuật và báo giá theo model, quý khách vui lòng cung cấp các thông tin: Loại lưu chất, nhiệt độ và áp suất làm việc, yêu cầu về kết nối (tiêu chuẩn clamp, kích thước) và phương thức vận hành mong muốn.
Giải đáp các vấn đề thường gặp khi lựa chọn và sử dụng van màng chữ U vi sinh.
Van màng chữ U có thân van uốn cong hình chữ U, giúp đổi hướng dòng chảy hoặc lắp đặt trong không gian hẹp. Trong khi đó, van màng thân thẳng có thân thẳng và được lắp trên cùng một tuyến ống.
Có. Thiết kế chữ U phù hợp để lắp tại các vị trí xả sát đáy bồn hoặc điểm thấp, giúp tăng khả năng xả và hạn chế đọng cặn. Tuy nhiên, với vị trí xả trực tiếp dưới đáy bồn, nên sử dụng van màng xả đáy chuyên dụng để đạt hiệu quả tối ưu hơn.
Inox 304 phù hợp với môi trường ít ăn mòn và có chi phí thấp hơn. Inox 316L có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường hóa chất, nhiệt độ cao và các ứng dụng có yêu cầu vệ sinh nghiêm ngặt.
EPDM phù hợp với nước, hơi nước và nhiều ứng dụng thực phẩm. PTFE có khả năng kháng hóa chất và chịu nhiệt tốt hơn. Màng kép PTFE/EPDM kết hợp bề mặt PTFE tiếp xúc với lưu chất và lớp EPDM đàn hồi phía sau. Nhiệt độ làm việc cụ thể cần được xác định theo cấp vật liệu và thông số của nhà sản xuất.
Có. Van màng chữ U có thể lắp bộ truyền động khí nén để vận hành tự động. Khi kết hợp với van điện từ và công tắc hành trình, van có thể nhận lệnh điều khiển và gửi tín hiệu phản hồi trạng thái về hệ thống PLC.
