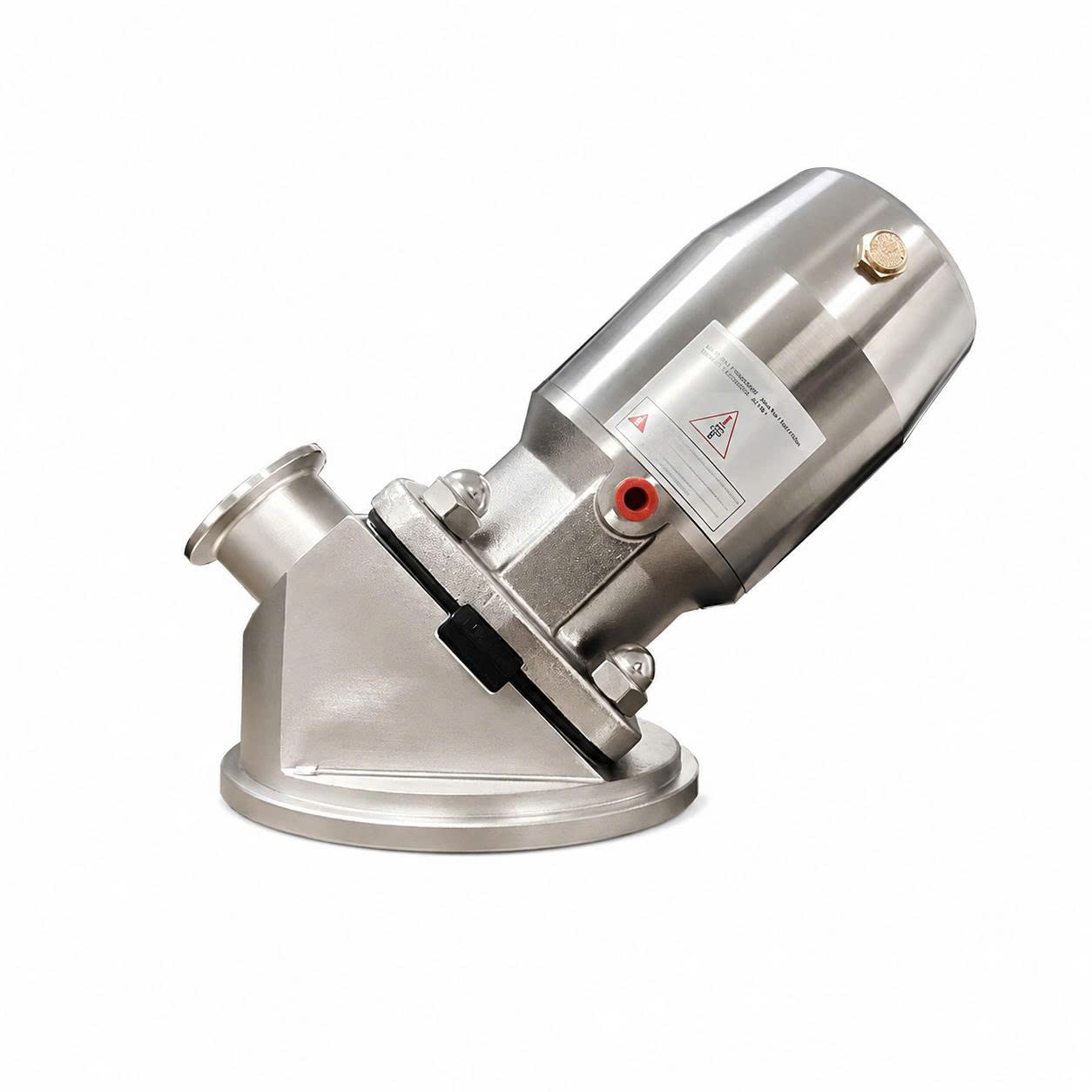

Van màng xả đáy điều khiển khí nén Inox 316L

Tại Cơ Khí An Thịnh Tân , van màng xả đáy điều khiển khí nén inox 316L là giải pháp đóng mở tự động tại vị trí thấp nhất của bồn chứa hoặc tank công nghệ. Thiết kế chuyên dụng giúp giảm lượng lưu chất tồn dư, hỗ trợ vệ sinh hệ thống và phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

Đặc điểm của van màng xả đáy khí nén inox 316L

Van màng xả đáy điều khiển khí nén inox 316L được thiết kế đặc biệt để lắp trực tiếp tại đáy bồn hoặc vị trí thấp nhất của thiết bị . Thân van bằng inox 316L phù hợp với môi trường yêu cầu vệ sinh cao, có khả năng chống ăn mòn vượt trội so với inox 304 .

Màng van đóng vai trò quan trọng trong việc ngăn lưu chất tiếp xúc với bộ truyền động, đảm bảo vệ sinh tuyệt đối và không có rò rỉ qua trục . Van được vận hành tự động bằng khí nén, giúp giảm thao tác thủ công và tăng hiệu quả vận hành.

Thiết kế chuyên dụng này giúp hạn chế góc chết và lượng sản phẩm lưu lại trong bồn, hỗ trợ tối ưu cho quy trình vệ sinh CIP/SIP .

Bạn có thể tham khảo nguyên lý chung của diaphragm valve trên Wikipedia để hiểu rõ hơn về cơ chế làm việc của dòng van màng.

Cấu tạo và nguyên lý hoạt động

Cấu tạo chính

• Thân van xả đáy bằng inox 316L: Có biên dạng đặc biệt để kết nối với đáy bồn, hạn chế điểm đọng và tối ưu dòng xả .

• Màng làm kín: Bộ phận trực tiếp đóng kín dòng chảy, cách ly lưu chất với trục và cơ cấu vận hành .

• Trục và bộ phận ép màng: Truyền lực từ bộ truyền động đến màng, ép màng xuống seat khi đóng và nâng màng khi mở.

• Bộ truyền động khí nén: Cung cấp nguồn lực để vận hành van, thường có cấu tạo piston và lò xo hồi vị .

• Cổng cấp và thoát khí: Kết nối với nguồn khí nén và van điện từ để điều khiển đóng/mở.

• Đầu kết nối với bồn và đường ống: Đảm bảo kết nối kín khít với đáy bồn và đường ống xả.

Nguyên lý vận hành

1. Khí nén được cấp vào bộ truyền động thông qua van điện từ .

2. Piston trong bộ truyền động dịch chuyển, kéo hoặc ép trục van.

3. Màng được nâng lên để mở cửa xả hoặc ép xuống seat để đóng kín .

4. Van trở về trạng thái an toàn (thường đóng hoặc thường mở) nhờ lò xo khi mất khí đối với cấu hình tác động đơn.

5. Có thể tích hợp van điện từ, công tắc hành trình và tín hiệu phản hồi về PLC để giám sát từ xa.

Ưu điểm của thiết kế xả đáy chuyên dụng

• Tối ưu xả lưu chất: Hỗ trợ xả gần hết lưu chất trong bồn, giảm lãng phí và tăng hiệu quả sản xuất .

• Giảm điểm đọng: Thiết kế thân van đặc biệt giảm thiểu nguy cơ nhiễm chéo giữa các mẻ sản xuất .

• Cách ly bộ truyền động: Tách biệt cơ cấu vận hành với môi chất, đảm bảo vệ sinh và an toàn .

• Điều khiển từ xa: Phù hợp với dây chuyền tự động hóa, có thể kết nối với PLC .

• Hỗ trợ CIP/SIP: Hỗ trợ quy trình vệ sinh và tiệt trùng tại chỗ nếu cấu hình van và màng đáp ứng điều kiện vận hành .

• Tiết kiệm thời gian: Đóng mở nhanh hơn so với phiên bản tay quay .

Đối với hệ thống không cần tự động hóa, có thể tham khảo van màng xả đáy bồn tank inox vi sinh .

Ứng dụng trong hệ thống vi sinh

Van màng xả đáy khí nén inox 316L được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh cao:

• Bồn phối trộn thực phẩm và đồ uống: Kiểm soát dòng nguyên liệu và sản phẩm .

• Bồn chứa sữa, nước giải khát và nước trái cây: Đảm bảo vệ sinh và xả triệt để sản phẩm .

• Bồn lên men trong ngành bia và công nghệ sinh học: Hỗ trợ thu hồi tối đa sản phẩm .

• Thiết bị sản xuất dược phẩm và mỹ phẩm: Đáp ứng tiêu chuẩn vô trùng nghiêm ngặt .

• Hệ thống nước tinh khiết, dung dịch vệ sinh và hóa chất sạch: Kiểm soát dòng chảy trong các hệ thống WFI .

Bạn có thể khám phá thêm nhóm van màng inox vi sinh dành cho các vị trí khác trên dây chuyền.

Cách lựa chọn van phù hợp

Xác định điều kiện vận hành

• Tính chất và độ nhớt của lưu chất: Xác định loại lưu chất và đặc tính dòng chảy.

• Nhiệt độ, áp suất và tần suất đóng mở: Đảm bảo van đáp ứng được thông số vận hành.

• Yêu cầu CIP/SIP: Kiểm tra khả năng chịu nhiệt và hóa chất của màng và thân van.

• Trạng thái an toàn khi hệ thống mất khí: Cần van tự động đóng hay mở khi sự cố xảy ra?

Lựa chọn cấu hình kỹ thuật

• Đo chính xác kích thước đế lắp tại đáy bồn (đường kính, chiều sâu).

• Kiểm tra độ cong và chiều dày của đáy tank để chọn biên dạng thân van phù hợp.

• Chọn hướng cửa xả phù hợp với đường ống (hướng thẳng xuống hoặc chếch) .

• Chọn vật liệu màng tương thích với lưu chất (EPDM cho nước, thực phẩm; PTFE cho hóa chất) .

• Xác định kiểu kết nối clamp (tháo lắp nhanh) hoặc hàn (cố định) .

• Kiểm tra yêu cầu điều khiển và phản hồi tín hiệu (van điện từ, công tắc hành trình, tín hiệu PLC).

Trước khi quyết định, bạn có thể so sánh thêm các dòng van inox vi sinh để lựa chọn đúng chức năng.

Lắp đặt, vệ sinh và bảo trì

Yêu cầu lắp đặt

• Vị trí: Lắp van tại điểm thấp nhất của bồn để đảm bảo xả triệt để .

• Độ kín: Bảo đảm bề mặt tiếp giáp kín và không tạo hốc giữ lưu chất.

• Độ dốc: Bố trí đầu xả có độ dốc thoát phù hợp để tránh đọng sản phẩm.

• Tải trọng: Không để tải trọng đường ống tác động trực tiếp lên thân van, sử dụng kẹp đỡ nếu cần.

• Kiểm tra: Kiểm tra hành trình đóng mở trước khi vận hành chính thức.

Sử dụng đồng bộ đường ống và inox vi sinh trong phần tiếp xúc sản phẩm để đảm bảo tiêu chuẩn vệ sinh.

Vệ sinh và bảo trì

• Kiểm tra rò rỉ: Tại màng và các vị trí kết nối, đặc biệt sau mỗi chu kỳ vệ sinh .

• Theo dõi màng: Độ đàn hồi, biến dạng hoặc nứt màng là dấu hiệu cần thay thế .

• Bảo dưỡng bộ truyền động: Kiểm tra áp suất khí, gioăng và ống dẫn khí.

• Làm sạch: Vệ sinh bề mặt tiếp xúc sau quá trình tháo lắp.

• Thay màng: Sử dụng đúng màng van và phụ kiện thay thế cho van màng inox .

• Chạy thử: Chạy thử và kiểm tra độ kín sau mỗi lần bảo trì.
