Trong các đường ống thực phẩm, đồ uống, dược phẩm và mỹ phẩm, van cần bảo đảm độ kín, dễ tháo lắp và hạn chế lưu chất tiếp xúc với cơ cấu vận hành. Van màng inox vi sinh nối clamp màng đơn, màng kép do Cơ Khí An Thịnh Tân cung cấp sử dụng màng đàn hồi để đóng mở dòng chảy, kết hợp đầu clamp giúp thuận tiện vệ sinh và bảo dưỡng.

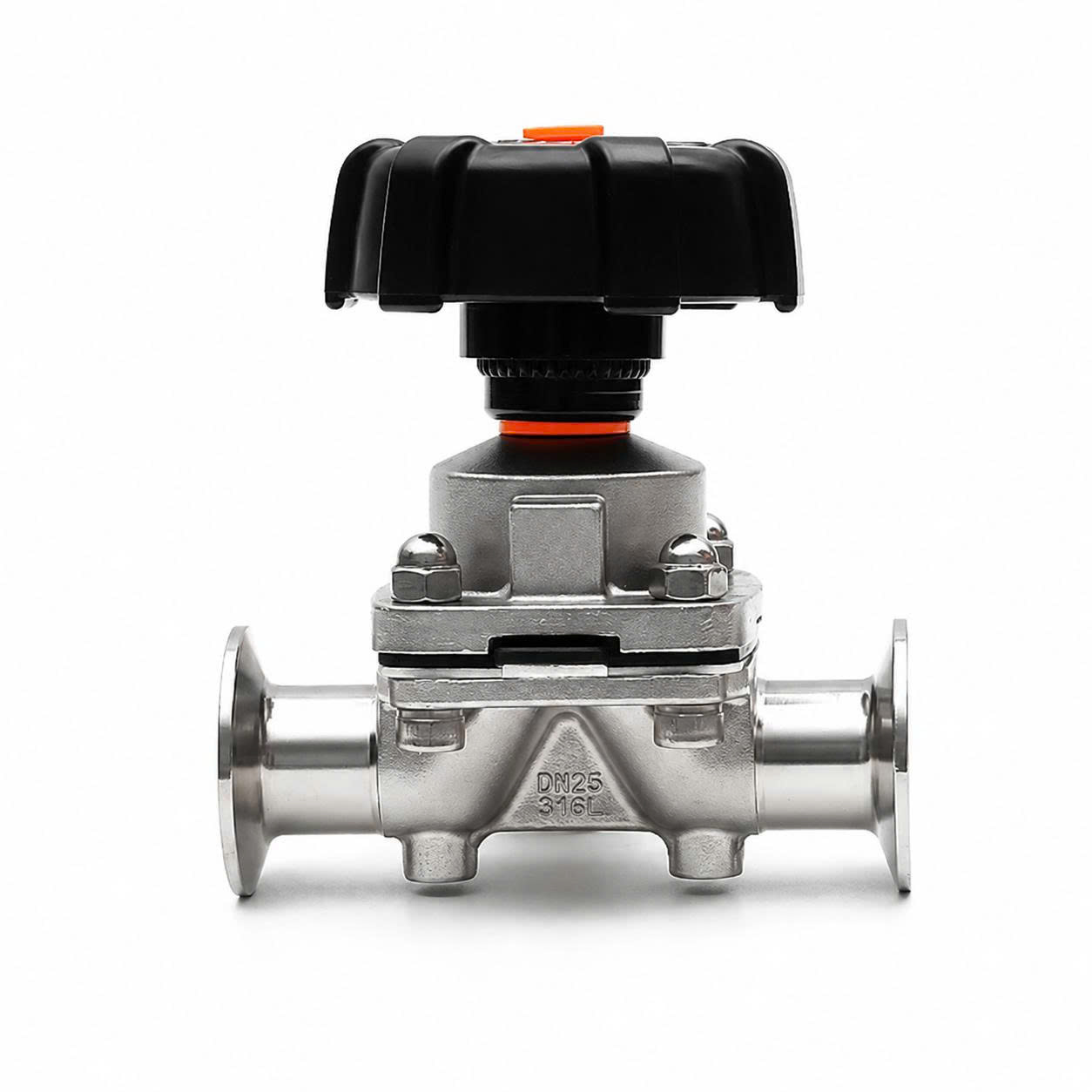

Van màng inox vi sinh nối clamp (Sanitary Diaphragm Valve) là thiết bị được lắp giữa hai đoạn đường ống vi sinh, sử dụng màng đàn hồi để đóng hoặc mở dòng chảy, thay vì sử dụng bi quay như van bi hay đĩa xoay như van bướm .
Các tên gọi khác bao gồm: van màng clamp, van màng thực phẩm, sanitary diaphragm valve.
Điểm khác biệt so với van màng xả đáy bồn và van màng công nghiệp:
Van màng nối clamp: Lắp trên đường ống, hai đầu clamp đối xứng, dùng để đóng/mở hoặc điều tiết dòng chảy trong đường ống.
Van màng xả đáy: Lắp trực tiếp tại đáy bồn, thân van chuyên dụng để tối ưu tháo xả.
Van màng công nghiệp: Thiết kế cho ứng dụng công nghiệp thông thường, không yêu cầu vệ sinh cao.
Người đọc có thể tham khảo thêm nhóm van màng inox vi sinh để phân biệt loại nối clamp, nối hàn, vận hành tay và điều khiển tự động.
Thân van được chế tạo từ inox 304 hoặc 316L, có hai đầu ferrule kết nối clamp . Bên trong thân van có bề mặt seat để màng ép xuống khi đóng. Biên dạng dòng chảy được thiết kế liền mạch, hạn chế tối đa các góc chết để thuận tiện vệ sinh và giảm tổn thất áp suất .
Màng là bộ phận trực tiếp tiếp xúc và đóng kín lưu chất, đồng thời ngăn lưu chất đi vào trục và bộ phận truyền động phía trên . Vật liệu màng có thể là EPDM, PTFE hoặc cấu hình kết hợp (PTFE phủ/EPDM), phải tương thích với hóa chất, nhiệt độ và quy trình vệ sinh .
Bộ phận này truyền lực từ tay quay hoặc actuator xuống màng. Khi đóng, bộ ép đẩy màng ép xuống seat; khi mở, nâng màng khỏi seat . Hành trình cần được giới hạn để tránh ép màng quá mức làm hỏng màng.
Dùng để vận hành thủ công, giữ và dẫn hướng trục. Một số model có tích hợp chỉ thị trạng thái đóng/mở và có thể thay bằng actuator khí nén .
Bao gồm đầu ferrule, gioăng clamp, cùm kẹp và đai ốc siết. Kết nối này cho phép tháo lắp van nhanh chóng mà không cần cắt hoặc xoay đường ống .
Van màng inox vi sinh nối clamp hoạt động dựa trên sự biến dạng đàn hồi của màng van để đóng hoặc mở dòng chảy :
Khi xoay tay quay theo chiều đóng, trục đẩy bộ ép màng đi xuống, màng ép sát seat và chặn hoàn toàn dòng lưu chất .
Khi xoay theo chiều mở, màng được nâng lên khỏi seat, lưu chất đi qua khoảng trống giữa màng và thân van .
Trục và cơ cấu vận hành được cách ly hoàn toàn khỏi lưu chất nhờ màng van, không có nguy cơ nhiễm khuẩn hay rò rỉ qua trục .
Theo cấu tạo chung của van màng, thiết bị gồm thân van, màng mềm và bề mặt seat; màng biến dạng để kiểm soát dòng chảy .
Sử dụng một màng làm kín, kết cấu đơn giản, số lượng chi tiết thay thế ít .
Phù hợp khi một loại vật liệu màng (ví dụ EPDM) đáp ứng đầy đủ điều kiện vận hành về nhiệt độ và hóa chất.
Chi phí thấp hơn, bảo trì đơn giản hơn.
Có thể sử dụng màng PTFE tiếp xúc lưu chất kết hợp lớp đệm đàn hồi phía sau (EPDM/Silicone) .
Lớp PTFE tăng khả năng kháng hóa chất, lớp đàn hồi hỗ trợ phân bố lực và tăng độ linh hoạt .
Phù hợp hệ thống có yêu cầu cao hơn về hóa chất, nhiệt độ hoặc tuổi thọ màng.
"Màng kép" cần được kiểm tra theo cấu tạo thực tế của nhà sản xuất.
Không mặc định đây là hai màng cách ly độc lập.
Cần xác nhận số lớp, vật liệu và mặt tiếp xúc lưu chất trước khi đặt hàng.
Tháo lắp nhanh bằng cùm clamp, không cần dụng cụ phức tạp .
Thuận tiện kiểm tra và thay màng mà không cần cắt hoặc xoay đường ống .
Phù hợp dây chuyền phải vệ sinh thường xuyên (CIP/SIP).
Yêu cầu đầu ferrule, gioăng và cùm clamp đồng bộ kích thước và tiêu chuẩn.
Gioăng phải được đặt đúng tâm để hạn chế rò rỉ và khe giữ lưu chất.
Cách ly tuyệt đối: Lưu chất được cách ly hoàn toàn khỏi cơ cấu vận hành, không có rò rỉ qua trục .
Độ kín tốt: Khi lựa chọn đúng màng và seat, đảm bảo kín hoàn toàn.
Vệ sinh dễ dàng: Không có góc chết hoặc khe hở, dễ dàng vệ sinh CIP/SIP .
Thay thế linh kiện: Có thể thay màng mà không phải thay toàn bộ van .
Chống ăn mòn: Thân inox 304 hoặc 316L.
Linh hoạt điều khiển: Có thể chuyển sang điều khiển khí nén nếu cấu tạo cho phép .
Màng là bộ phận hao mòn: Cần kiểm tra và thay thế định kỳ .
Giới hạn áp suất/nhiệt độ: Phụ thuộc vào vật liệu màng (thường tối đa 10 bar và 150°C) .
Không phù hợp lưu chất có hạt sắc nhọn: Có thể làm rách màng .
Tổn thất áp suất: Thường lớn hơn loại van bi full-port .
Không siết quá mức: Có thể làm hỏng màng và seat.
Cần xác nhận khả năng CIP/SIP: Theo cấu hình và vật liệu thực tế.
Van màng inox vi sinh nối clamp được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu vệ sinh cao và độ vô trùng:
Đường ống sản xuất sữa, bia, rượu, nước giải khát .
Dây chuyền chế biến thực phẩm.
Hệ thống dược phẩm, công nghệ sinh học .
Sản xuất mỹ phẩm.
Đường ống nước tinh khiết (WFI) .
Hệ thống CIP/SIP .
Khi xây dựng đồng bộ đường ống, danh mục inox vi sinh giúp lựa chọn ống, đầu clamp, gioăng và phụ kiện tương thích với van.
| Tiêu chí | Van màng | Van bi |
|---|---|---|
| Bộ phận đóng kín | Màng đàn hồi | Bi van xoay 90° |
| Cách ly cơ cấu vận hành | Tuyệt đối, không tiếp xúc lưu chất | Không cách ly (trục tiếp xúc lưu chất) |
| Đường dòng chảy | Cong hoặc thẳng (dễ tồn đọng nếu thiết kế kém) | Thẳng, full-port tối ưu |
| Khả năng điều tiết | Tốt hơn van bi | Hạn chế, không tối ưu |
| Giới hạn áp suất/nhiệt độ | Thấp hơn (10 bar, 150°C) | Cao hơn (16 bar, 200°C) |
| Chi phí bảo dưỡng | Thay màng (rẻ hơn) | Thay seat (đắt hơn) |
| Tiêu chí | Van màng | Van bướm |
|---|---|---|
| Kích thước/trọng lượng | Lớn hơn, nặng hơn | Gọn nhẹ hơn |
| Tổn thất áp suất | Lớn hơn | Nhỏ hơn |
| Độ kín | Tốt hơn | Trung bình (phụ thuộc gioăng) |
| Khả năng vệ sinh | Tốt hơn (ít khe hở) | Trung bình (có khe đĩa) |
| Phạm vi kích thước | DN15 – DN100 | DN25 – DN300+ |
Van phải đóng mở nhiều lần hoặc vị trí khó tiếp cận.
Dây chuyền cần điều khiển từ xa hoặc liên động với PLC .
Yêu cầu thiết lập trạng thái an toàn khi mất khí (thường đóng hoặc thường mở) .
Hệ thống có sẵn nguồn khí nén sạch.
Có thể tham khảo van màng inox vi sinh điều khiển khí nén để lựa chọn cấu hình actuator và phụ kiện điều khiển.
Lưu chất yêu cầu bề mặt tiếp xúc PTFE (chịu hóa chất cao hơn) .
Điều kiện hóa chất khắt khe hơn hoặc nhiệt độ cao.
Dây chuyền cần vận hành tự động và tần suất đóng mở cao.
Cần kết nối van điện từ và tín hiệu phản hồi (công tắc hành trình).
Trong trường hợp này, van màng khí nén inox vi sinh màng kép là sản phẩm nên được đối chiếu về vật liệu màng, áp suất khí và trạng thái khi mất khí.
Đo đường kính ngoài của ống và đường kính mặt ferrule.
Kiểm tra tiêu chuẩn đường ống (DIN, SMS, 3A, ISO).
Không lựa chọn chỉ dựa vào số DN hoặc số inch.
Inox 304: Phù hợp môi trường ít ăn mòn.
Inox 316L: Phù hợp lưu chất có tính ăn mòn hoặc yêu cầu vệ sinh cao hơn .
Kiểm tra chứng nhận vật liệu (CO/CQ) nếu dự án yêu cầu.
EPDM: Phù hợp nhiều ứng dụng nước, thực phẩm và hơi nước trong giới hạn của nhà sản xuất .
PTFE: Có khả năng kháng nhiều loại hóa chất và nhiệt độ cao hơn .
Màng PTFE có thể cần lớp đệm đàn hồi phía sau (màng kép) .
Phải đối chiếu nhiệt độ, áp suất và hóa chất vệ sinh.
Xác định thành phần lưu chất và yêu cầu kháng hóa chất.
Xác định số chu kỳ đóng mở và so sánh chi phí thay thế.
Yêu cầu nhà cung cấp xác nhận chính xác cấu tạo màng.
Tần suất đóng mở, vị trí lắp đặt và yêu cầu tự động hóa.
Nguồn khí hiện có và yêu cầu trạng thái an toàn khi mất khí.
Kiểm tra đúng kích thước ferrule và gioăng clamp.
Làm sạch hai mặt kết nối trước khi lắp.
Chọn gioăng clamp đúng vật liệu (EPDM, Silicone).
Đặt gioăng đúng tâm, không bị xoắn hoặc lệch.
Siết cùm clamp vừa đủ, không siết quá mức.
Không để tải trọng đường ống tác động lên thân van.
Chừa không gian để xoay tay quay hoặc bảo dưỡng actuator.
Kiểm tra chiều lắp theo hướng dẫn nhà sản xuất.
Thử kín trước khi đưa vào sử dụng.
Khi lựa chọn các cơ cấu đóng mở khác cho cùng dây chuyền, có thể tham khảo nhóm van inox vi sinh gồm van bi, van bướm, van một chiều và van lấy mẫu.
Dừng hệ thống và giải phóng áp suất.
Xả hết lưu chất trong đường ống.
Tháo cùm clamp đúng trình tự.
Tháo nắp van và màng theo hướng dẫn nhà sản xuất.
Kiểm tra độ đàn hồi, nứt hoặc biến dạng của màng .
Làm sạch thân và bề mặt seat.
Thay màng đúng vật liệu, kích thước.
Siết bulông nắp van theo đường chéo và lực phù hợp.
Thử kín và thử hành trình sau khi lắp.
Nguyên nhân: Màng bị mòn hoặc rách; cặn bám trên seat; trục chưa đi hết hành trình.
Khắc phục: Thay màng; vệ sinh seat; kiểm tra hành trình.
Nguyên nhân: Gioăng lệch tâm; gioăng sai kích thước; ferrule bị xước; cùm clamp chưa siết đúng.
Khắc phục: Lắp lại gioăng đúng tâm; thay gioăng đúng size; làm phẳng ferrule; siết cùm vừa đủ.
Nguyên nhân: Màng lắp sai vị trí; bulông siết không đều; màng không đúng kích thước.
Khắc phục: Lắp lại màng; siết bulông đều và đúng lực; thay màng đúng size.
Nguyên nhân: Màng bị chai cứng; trục hoặc bộ ép màng bị lệch; cặn bám trong thân.
Khắc phục: Thay màng; căn chỉnh cơ cấu; vệ sinh thân van.
Giá sản phẩm phụ thuộc vào:
Kích thước van (DN).
Vật liệu inox 304 hoặc 316L.
Vật liệu màng (EPDM, PTFE, Silicone).
Màng đơn hoặc màng kép .
Phương thức vận hành (tay quay hoặc khí nén) .
Tiêu chuẩn kết nối clamp (DIN, SMS, 3A).
Độ nhám bề mặt.
Xuất xứ và chứng từ (CO/CQ).
Số lượng đặt hàng.
Khách hàng nên cung cấp kích thước ống, mặt ferrule, lưu chất, nhiệt độ, áp suất, hóa chất vệ sinh, loại màng và phương thức vận hành để được lựa chọn đúng model và báo giá chính xác.
Màng đơn được tạo thành từ một vật liệu chính, chẳng hạn EPDM, với ưu điểm đàn hồi tốt và kết cấu đơn giản.
Màng kép hoặc màng composite thường gồm lớp PTFE tiếp xúc với lưu chất và lớp đàn hồi hỗ trợ phía sau. Cấu tạo này giúp kết hợp khả năng kháng hóa chất của PTFE với khả năng phân bố lực của lớp đệm đàn hồi.
Không hẳn. Trong nhiều thiết kế, lớp PTFE tiếp xúc với lưu chất còn lớp elastomer phía sau làm nhiệm vụ hỗ trợ đàn hồi và phân bố lực.
Hai lớp này không nhất thiết tạo thành hai hàng rào kín độc lập. Cần kiểm tra bản vẽ cấu tạo và tài liệu của nhà sản xuất để xác định chính xác.
EPDM có tính đàn hồi tốt, chi phí hợp lý và phù hợp với nước, nước nóng, hơi nước cùng nhiều ứng dụng thực phẩm. EPDM không phù hợp với dầu khoáng và một số hydrocarbon.
PTFE có khả năng kháng nhiều loại hóa chất và phù hợp với dải nhiệt độ rộng hơn, nhưng cứng và kém đàn hồi hơn EPDM.
Giới hạn nhiệt độ thực tế phụ thuộc vào cấu tạo màng, áp suất, thời gian tiếp xúc và thông số của nhà sản xuất; không nên áp dụng mức 140°C hoặc 250°C cho mọi model.
Có. Màng van trực tiếp tiếp xúc với lưu chất và thực hiện chức năng đóng kín dòng chảy.
Vật liệu màng phải tương thích với lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh. Với ngành thực phẩm hoặc dược phẩm, cần chọn màng có chứng nhận phù hợp như FDA hoặc tiêu chuẩn tương đương theo yêu cầu của hệ thống.
Có, nếu kết cấu van và vật liệu thân, màng đáp ứng được nhiệt độ, áp suất và hóa chất của quy trình CIP/SIP.
Thân van inox 316L kết hợp với màng EPDM, PTFE hoặc silicone thường được sử dụng. Cần kiểm tra giới hạn kỹ thuật của từng vật liệu và khả năng tự thoát lưu chất của vị trí lắp đặt.
Có thể. Van màng có thể dừng tại các vị trí trung gian để thay đổi tiết diện dòng chảy, nên phù hợp với một số ứng dụng điều tiết.
Tuy nhiên, độ chính xác phụ thuộc vào thiết kế thân van, đặc tuyến dòng chảy và cơ cấu truyền động. Với yêu cầu điều khiển chính xác, nên sử dụng actuator tuyến tính kết hợp positioner phù hợp.
Có thể, nếu thân van, bonnet, trục và cơ cấu kết nối được thiết kế tương thích với actuator khí nén.
Cần kiểm tra hành trình, lực đóng, kích thước màng và cấu hình actuator với nhà sản xuất trước khi chuyển đổi, thay vì chỉ kiểm tra bệ gá.
Hai đầu clamp có cùng kích thước danh nghĩa nhưng vẫn có thể không lắp vừa do khác tiêu chuẩn như DIN, SMS, ISO hoặc 3-A.
Cần kiểm tra đường kính ngoài ferrule, đường kính ống, kích thước mặt làm kín và loại gioăng thay vì chỉ dựa vào số inch danh nghĩa.
Chu kỳ kiểm tra phụ thuộc vào số lần đóng mở, nhiệt độ, áp suất, lưu chất và quy trình CIP/SIP. Có thể bắt đầu với chu kỳ khoảng 3–6 tháng, sau đó điều chỉnh theo tình trạng thực tế.
Cần thay màng khi xuất hiện dấu hiệu rò rỉ, nứt, phồng, chai cứng, biến dạng, giảm đàn hồi hoặc van không còn đóng kín.
Có. Trong điều kiện thân van, bonnet và cơ cấu truyền động vẫn còn tốt, người dùng có thể tháo nắp van để thay riêng màng.
Màng mới phải đúng kích thước, vật liệu, cấu tạo, kiểu liên kết và tương thích với model van. Sau khi thay cần lắp đúng mô-men, kiểm tra hành trình và thử độ kín trước khi đưa van vào vận hành.
