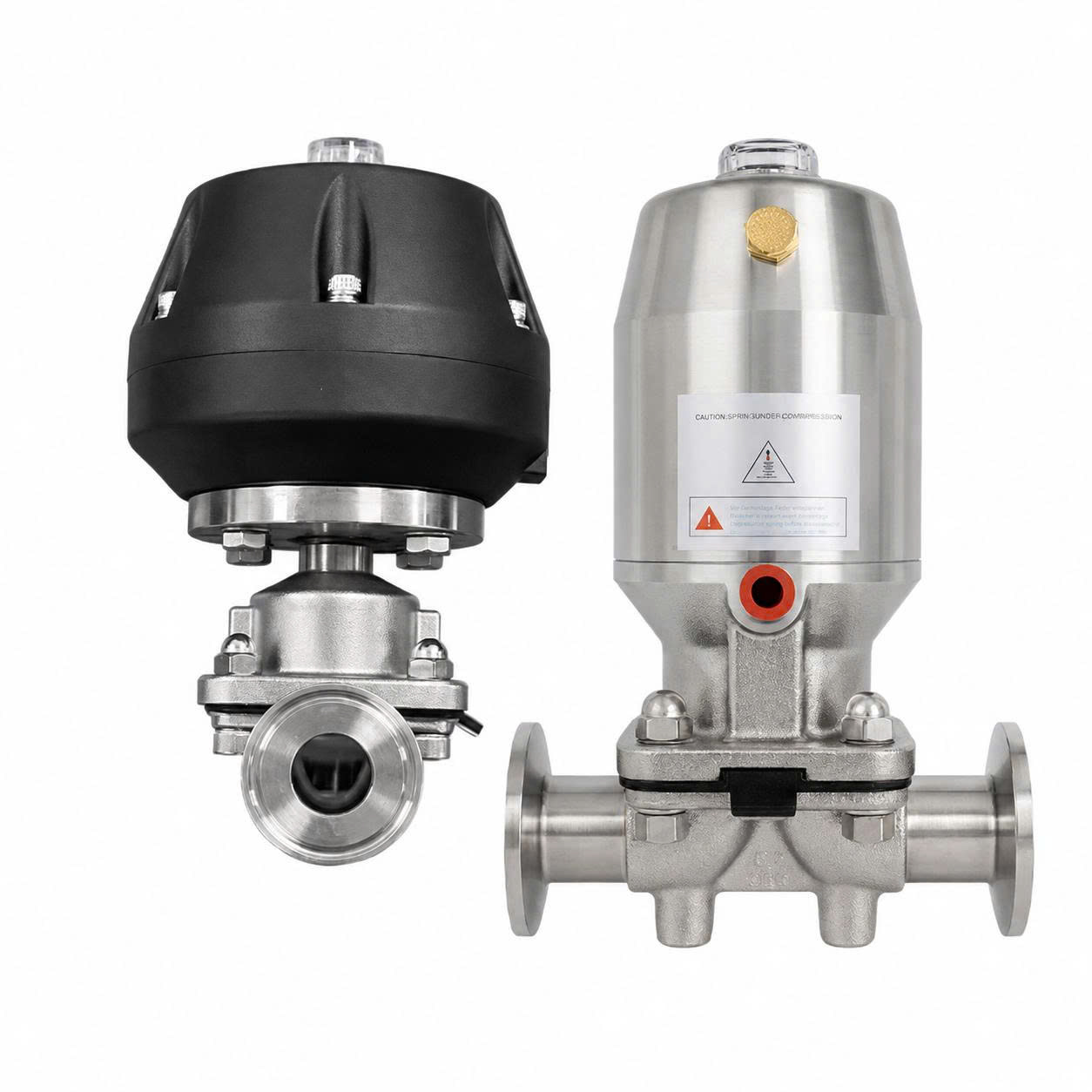

Tại Cơ Khí An Thịnh Tân , van màng khí nén inox vi sinh màng kép là giải pháp đóng mở dòng chảy tự động dành cho các dây chuyền yêu cầu vệ sinh cao. Sản phẩm sử dụng bộ truyền động khí nén, kết nối clamp tháo lắp nhanh và kết cấu màng kép giúp ngăn cách lưu chất với cơ cấu vận hành.
Van màng khí nén inox vi sinh màng kép là thiết bị đóng mở dòng chảy tự động, được thiết kế chuyên dụng cho các hệ thống đường ống yêu cầu vệ sinh và độ sạch cao.
Chức năng chính của sản phẩm là điều khiển dòng lưu chất (cho phép hoặc ngăn chặn) thông qua tác động của khí nén lên bộ truyền động (actuator).
Đặc điểm nổi bật bao gồm:
Điều khiển khí nén: Vận hành tự động, phù hợp với các hệ thống có tần suất đóng mở cao và cần tích hợp với PLC.
Kết cấu màng kép: Cung cấp khả năng bảo vệ kép, giúp cách ly tuyệt đối lưu chất với cơ cấu truyền động, đồng thời tăng cường khả năng làm kín và chịu hóa chất.
Kết nối Clamp: Cho phép tháo lắp nhanh, thuận tiện cho việc bảo trì, vệ sinh và kiểm tra.
Bạn có thể tham khảo nguyên lý hoạt động tổng quát của diaphragm valve trên Wikipedia để hiểu rõ hơn về cơ chế làm việc của dòng van màng, từ đó thấy được ứng dụng cụ thể của thiết kế màng kép trong các hệ thống hiện đại.
Thân van được chế tạo từ inox 304 hoặc 316L, có bề mặt tiếp xúc lưu chất được xử lý nhẵn (Ra ≤ 0.8 µm). Thiết kế thân van có biên dạng đặc biệt để hạn chế tối đa các góc chết, ngăn ngừa khả năng lưu cặn và tạo điều kiện thuận lợi cho quá trình vệ sinh CIP/SIP.
Đây là điểm khác biệt cốt lõi của sản phẩm. Màng kép có cấu tạo hai lớp, mỗi lớp đảm nhận một chức năng quan trọng:
Lớp PTFE (mặt tiếp xúc lưu chất): Có khả năng kháng hóa chất và chịu nhiệt vượt trội, đảm bảo tính trơ và bền vững khi tiếp xúc với các loại lưu chất khác nhau.
Lớp đệm đàn hồi (EPDM): Lớp này hỗ trợ phân phối đều lực khi đóng van, tăng cường độ đàn hồi và đảm bảo màng làm kín chính xác, cho tuổi thọ cao hơn.
Sự kết hợp này mang lại khả năng làm kín tối ưu và giảm thiểu nguy cơ nhiễm chéo.
Bộ truyền động có cấu tạo thanh răng – bánh răng, bao gồm: Piston, lò xo hồi vị (đối với tác động đơn), trục van và cổng cấp khí. Có thể dễ dàng kết hợp với các phụ kiện như van điện từ (để nhận tín hiệu PLC), bộ báo vị trí (công tắc hành trình) hoặc cảm biến.
Hai đầu ferrule cho phép kết nối nhanh chóng với đường ống thông qua cùm kẹp và gioăng. Điều này giúp việc tháo lắp, kiểm tra và vệ sinh van trở nên đơn giản, không yêu cầu dụng cụ phức tạp.
Khi cần thay đổi hướng dòng hoặc tối ưu không gian lắp đặt, có thể tham khảo van màng chữ U inox vi sinh , một biến thể thiết kế khác cho các sơ đồ đường ống đặc biệt.
Van hoạt động dựa trên cơ chế chuyển đổi năng lượng khí nén thành chuyển động cơ học:
Khí nén (2-8 bar) được đưa vào bộ truyền động.
Áp lực khí tác động lên piston, tạo ra chuyển động tịnh tiến (lên hoặc xuống).
Chuyển động này qua trục van sẽ ép hoặc nâng màng van, từ đó đóng/mở dòng lưu chất.
Phân biệt các trạng thái:
Thường đóng (NC): Van ở trạng thái đóng khi không có khí, khí nén được cấp để mở van.
Thường mở (NO): Van ở trạng thái mở khi không có khí, khí nén được cấp để đóng van.
Tác động kép (DA): Khí nén được sử dụng cho cả hai chiều đóng và mở. Về trạng thái an toàn, van sẽ về vị trí mặc định (đối với NC/NO) nhờ lực lò xo khi mất khí, hoặc giữ nguyên vị trí cuối cùng (đối với DA).
Điều khiển tự động: Cho phép vận hành từ xa, kết nối dễ dàng với PLC, giảm thiểu thao tác thủ công.
Cách ly tuyệt đối: Lưu chất được ngăn cách hoàn toàn với bộ truyền động, không có nguy cơ rò rỉ qua trục.
Kết nối Clamp: Tháo lắp nhanh, bảo trì và vệ sinh thuận tiện.
Vệ sinh tại chỗ: Phù hợp với các chu trình CIP (Cleaning-in-Place) và SIP (Sterilization-in-Place).
Màng kép: Tăng khả năng bảo vệ và làm kín so với màng đơn, chịu được hóa chất và nhiệt độ tốt hơn.
Cần có hệ thống khí nén ổn định, sạch và khô.
Màng van là bộ phận hao mòn và cần được kiểm tra thay thế định kỳ.
Không nên lựa chọn van chỉ dựa trên kích thước đường ống, cần tính toán thêm các yếu tố như áp suất, nhiệt độ và tính chất lưu chất.
Van màng khí nén màng kép được sử dụng trong các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh khắt khe nhất:
Dây chuyền sữa, nước giải khát và thực phẩm lỏng: Kiểm soát dòng nguyên liệu, sản phẩm trung gian và thành phẩm.
Hệ thống sản xuất dược phẩm, mỹ phẩm: Đảm bảo vô trùng, ngăn ngừa nhiễm chéo trong các quy trình sản xuất thuốc, vaccine và mỹ phẩm.
Đường ống nước tinh khiết và hóa chất sạch: Kiểm soát dòng chảy trong các hệ thống nước WFI (Water for Injection) và phân phối hóa chất sạch.
Đối với vị trí xả sát đáy bồn, bạn có thể tham khảo dòng van màng xả đáy điều khiển khí nén inox 316L , được thiết kế chuyên biệt để xả triệt để lưu chất mà không để lại cặn.
| Tiêu chí | Van màng kép | Van màng thông thường (màng đơn) |
|---|---|---|
| Số lớp và cấu tạo màng | Hai lớp: PTFE (kháng hóa chất) + EPDM (đàn hồi) | Một lớp duy nhất (EPDM, Silicone...) |
| Khả năng bảo vệ và làm kín | Tốt hơn, chịu được hóa chất và nhiệt độ cao hơn | Phụ thuộc hoàn toàn vào một loại vật liệu duy nhất |
| Phù hợp với môi trường nhạy cảm | Rất cao, đặc biệt khi có hóa chất mạnh hoặc yêu cầu vệ sinh khắt khe | Trung bình, chỉ phù hợp với điều kiện vận hành trong giới hạn vật liệu |
| Chi phí đầu tư và bảo trì | Chi phí ban đầu cao hơn, thay màng đắt hơn. Tuổi thọ màng có thể dài hơn trong môi trường khắc nghiệt. | Chi phí ban đầu thấp hơn, thay màng rẻ hơn. Tuổi thọ màng ngắn hơn nếu không tương thích với lưu chất. |
Bạn có thể xem thêm tổng quan về dòng van màng inox vi sinh để lựa chọn cấu hình phù hợp nhất.
Xác định lưu chất và yêu cầu vệ sinh: Là chất lỏng có độ nhớt cao, hóa chất ăn mòn hay lưu chất vô trùng?
Kiểm tra kết nối: Đảm bảo kích thước (DN) và tiêu chuẩn clamp (DIN, SMS, 3A) khớp với đường ống.
Chọn vật liệu thân và màng: Inox 316L cho môi trường ăn mòn, màng kép PTFE cho lưu chất có hóa chất.
Xác định áp suất, nhiệt độ và chu trình vận hành: Van phải đáp ứng được thông số vận hành và tần suất đóng/mở của hệ thống.
Chọn trạng thái: Cần van tự động đóng hay mở khi mất khí nén để đảm bảo an toàn? (Thường đóng hoặc thường mở).
Kiểm tra phụ kiện: Van điện từ và công tắc hành trình cần điện áp và tín hiệu phù hợp với PLC.
Có thể đối chiếu với các dòng van inox vi sinh khác (van bi, van bướm) để so sánh trước khi quyết định.
Kiểm tra chiều dòng chảy: Quan sát mũi tên trên thân van hoặc tài liệu hướng dẫn, đảm bảo lắp đúng hướng.
Làm sạch: Lau sạch gioăng clamp và hai đầu ferrule trước khi lắp ráp.
Cấp khí: Cấp nguồn khí nén đúng áp suất và đảm bảo nguồn khí sạch, khô.
Chạy thử: Vận hành đóng/mở vài lần bằng tín hiệu từ van điện từ để kiểm tra hành trình.
Kiểm tra rò rỉ: Rà soát kỹ các vị trí kết nối clamp, thân van và cổng khí.
Để đảm bảo tính đồng bộ và hiệu quả của toàn hệ thống, hãy tham khảo thêm các vật tư inox vi sinh khác như ống, gioăng, đầu khuỷu và các phụ kiện đính kèm.
Kiểm tra màng: Định kỳ kiểm tra độ đàn hồi, vết nứt hoặc biến dạng của màng.
Vệ sinh: Vệ sinh phần tiếp xúc lưu chất, bề mặt seat.
Kiểm tra bộ truyền động: Kiểm tra gioăng, ống dẫn khí và các mối nối.
Thay màng: Theo số chu kỳ khuyến nghị hoặc khi phát hiện dấu hiệu lão hóa.
Van không đóng kín: Màng bị rách, cặn bám trên seat hoặc áp suất khí không đủ.
Van phản hồi chậm: Áp suất khí thấp, van tiết lưu bị tắc hoặc đường ống khí bị rò rỉ.
Rò rỉ tại màng hoặc đầu clamp: Gioăng hỏng hoặc siết kẹp không đủ lực.
Bộ truyền động mất áp: Lưu ý rò rỉ tại cổng kết nối hoặc gioăng bên trong bộ truyền động.
Giá thành phụ thuộc vào các yếu tố: Kích thước, vật liệu thân (304/316L), loại màng (vật liệu và cấu tạo), bộ truyền động (NC/NO/DA) và các phụ kiện đi kèm (van điện từ, công tắc hành trình).
Để nhận được tư vấn kỹ thuật và báo giá chính xác, quý khách vui lòng cung cấp các thông tin: Loại lưu chất, nhiệt độ và áp suất làm việc, yêu cầu về kết nối (tiêu chuẩn clamp) và tín hiệu điều khiển.
Màng đơn sử dụng một lớp vật liệu chính, chẳng hạn EPDM, với ưu điểm đàn hồi tốt và kết cấu đơn giản.
Màng kép hoặc màng composite thường có lớp PTFE tiếp xúc với lưu chất để tăng khả năng kháng hóa chất, kết hợp với lớp EPDM hoặc elastomer đàn hồi phía sau nhằm hỗ trợ phân bố lực và làm kín.
Cấu tạo cụ thể có thể khác nhau theo từng model, vì vậy cần kiểm tra bản vẽ và thông số của nhà sản xuất.
Có thể, nếu vật liệu thân van và màng tương thích với lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh của hệ thống.
Với ngành thực phẩm hoặc dược phẩm, cần kiểm tra độ nhám bề mặt, khả năng vệ sinh, cấu tạo tự thoát lưu chất và chứng nhận vật liệu phù hợp như FDA hoặc tiêu chuẩn tương đương.
Không nên mặc định mọi màng PTFE đều phù hợp với tất cả hóa chất; cần đối chiếu bảng tương thích hóa học của nhà sản xuất.
Chọn thường đóng (NC hoặc Fail Close) khi hệ thống cần ngăn dòng chảy lúc mất khí hoặc xảy ra sự cố.
Chọn thường mở (NO hoặc Fail Open) khi quy trình cần duy trì dòng chảy hoặc bảo đảm lưu chất tiếp tục tuần hoàn khi mất khí.
Trạng thái an toàn phải được xác định theo phân tích rủi ro và yêu cầu công nghệ của từng hệ thống.
Chu kỳ kiểm tra phụ thuộc vào số lần đóng mở, nhiệt độ, áp suất, lưu chất và quy trình CIP/SIP. Có thể bắt đầu với chu kỳ kiểm tra khoảng 3–6 tháng, sau đó điều chỉnh theo tình trạng thực tế.
Cần thay màng khi xuất hiện dấu hiệu rò rỉ, nứt, phồng, chai cứng, biến dạng, bong tách lớp hoặc van không còn đóng kín.
Với quy trình quan trọng, nên quản lý tuổi thọ màng theo số chu kỳ vận hành và chương trình bảo trì phòng ngừa.
Có. PLC gửi tín hiệu điện đến van điện từ; van điện từ điều khiển việc cấp hoặc xả khí cho actuator để đóng mở van.
Công tắc hành trình, cảm biến hoặc hộp báo vị trí có thể gửi tín hiệu phản hồi trạng thái đóng – mở về PLC.
Điện áp, dòng tải và loại tín hiệu của PLC phải tương thích với cuộn coil van điện từ. Nếu không tương thích, cần sử dụng relay trung gian hoặc module cách ly phù hợp.
