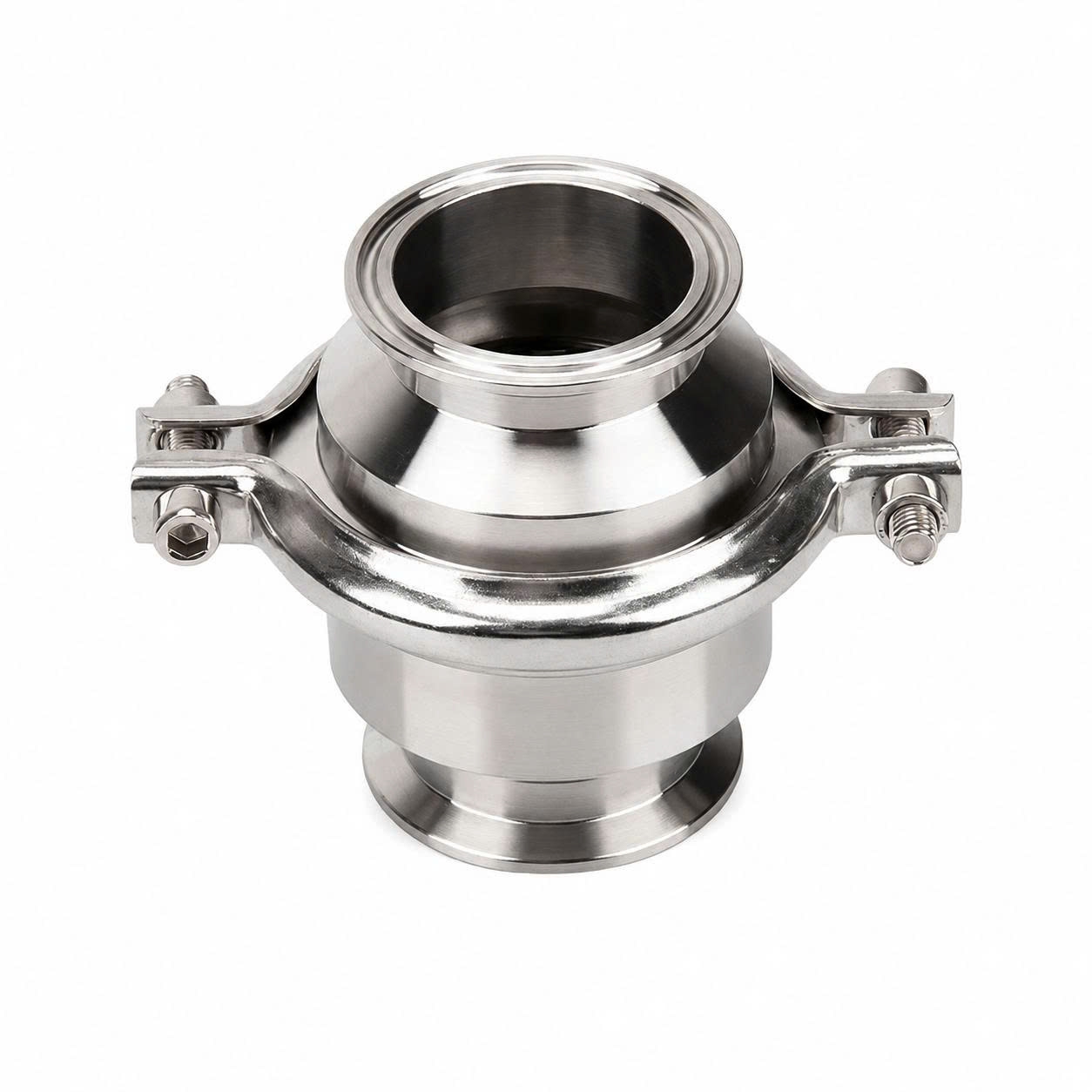

Van một chiều inox vi sinh nối clamp được sử dụng để ngăn lưu chất chảy ngược, bảo vệ máy bơm và duy trì sự ổn định của hệ thống đường ống. Sản phẩm có bề mặt nhẵn, khả năng chống ăn mòn tốt và kết nối clamp thuận tiện cho việc tháo lắp, vệ sinh. Cơ Khí An Thịnh Tân cung cấp nhiều kích thước van phù hợp cho ngành thực phẩm, đồ uống, dược phẩm và xử lý nước. Khách hàng có thể tham khảo thêm các dòng thiết bị tại Cơ Khí An Thịnh Tân.

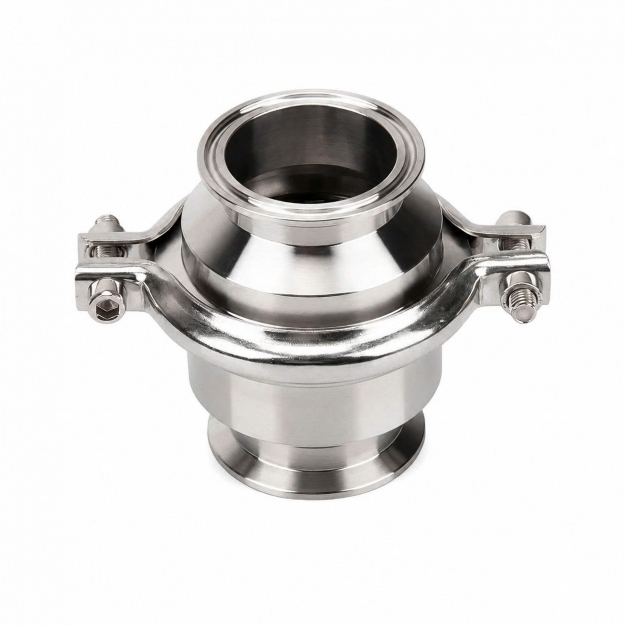

Van một chiều inox vi sinh nối clamp (Sanitary Clamp Check Valve) là thiết bị chuyên dụng trong hệ thống đường ống inox vi sinh, có nhiệm vụ cho phép lưu chất (chất lỏng, khí) di chuyển theo một chiều duy nhất và tự động ngăn chặn dòng chảy ngược trở lại.
Chức năng chính của van là bảo vệ máy bơm, bồn chứa và các thiết bị khác trong hệ thống khỏi hư hại do áp suất ngược hoặc hiện tượng sifon. Khác với các loại van một chiều inox vi sinh công nghiệp thông thường, phiên bản vi sinh được thiết kế đặc biệt với bề mặt bên trong cực kỳ nhẵn mịn (độ nhám Ra ≤ 0.8 µm), loại bỏ các góc chết để ngăn ngừa vi khuẩn bám dính và cặn bẩn tích tụ, đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất.
Trên thị trường hiện nay, van một chiều vi sinh có đa dạng kiểu kết nối như nối clamp, nối hàn hay nối ren. Trong đó, kết nối clamp (kẹp nhanh) được ưa chuộng nhất nhờ tính tiện lợi và linh hoạt.
Dưới đây là bảng thông số kỹ thuật điển hình cho dòng van này. (Lưu ý: Thông số cụ thể có thể thay đổi tùy theo kích thước và nhà sản xuất, vui lòng liên hệ Cơ Khí An Thịnh Tân để nhận thông số chính xác từ catalogue sản phẩm).
| Thông số | Chi tiết |
|---|---|
| Vật liệu thân van | Inox SUS304, SUS316, hoặc SUS316L |
| Kích thước danh nghĩa | Đa dạng từ DN15 đến DN100 và lớn hơn |
| Kiểu kết nối | Clamp (kẹp nhanh) |
| Tiêu chuẩn kết nối | SMS, DIN, 3A, ISO |
| Vật liệu gioăng | EPDM, Silicone, PTFE, FPM (Viton) |
| Áp suất làm việc | Thường từ 0 đến 10 bar |
| Nhiệt độ làm việc | Tùy thuộc vật liệu gioăng, thường từ -10°C đến 140°C |
| Độ bóng bề mặt | Ra ≤ 0.8 µm (đạt chuẩn vệ sinh) |
| Môi trường sử dụng | Thực phẩm, sữa, bia, nước giải khát, dược phẩm, mỹ phẩm, nước tinh khiết |
| Xuất xứ & Chứng từ | Đa dạng (EU, Hàn Quốc, Đài Loan...), đi kèm CO/CQ theo yêu cầu dự án |
Cấu tạo của van một chiều vi sinh khá đơn giản nhưng được gia công tỉ mỉ để đảm bảo độ sạch và hiệu quả hoạt động. Các bộ phận chính bao gồm:
Thân van: Được chế tạo từ inox vi sinh (304/316L), có dạng hình trụ với hai đầu nối clamp. Bề mặt trong và ngoài đều được đánh bóng kỹ lưỡng.
Đĩa van (hoặc ty van): Bộ phận đóng/mở, thường được làm từ inox hoặc bọc PTFE để tăng khả năng làm kín và chống ăn mòn.
Lò xo đàn hồi: Được làm từ inox, có nhiệm vụ tạo lực để giữ đĩa van ở vị trí đóng khi không có dòng chảy hoặc khi có dòng chảy ngược.
Gioăng làm kín: Nằm bên trong thân van, đảm bảo độ kín khít tuyệt đối giữa đĩa van và thân van khi đóng. Vật liệu thường dùng là EPDM, Silicone, hoặc PTFE.
Hai đầu nối clamp: Cho phép kết nối nhanh chóng với đường ống, đồng thời dễ dàng tháo rời toàn bộ van để vệ sinh và bảo dưỡng.
Điểm đặc biệt của inox vi sinh so với inox thông thường nằm ở độ nhẵn bề mặt và tiêu chuẩn sản xuất. Đây là nhóm vật liệu, đường ống và phụ kiện được gia công với bề mặt nhẵn mịn, phù hợp cho các hệ thống yêu cầu vệ sinh cao, hạn chế tối đa sự bám dính và phát triển của vi sinh vật. Tham khảo thêm kiến thức nền về thành phần, đặc tính và khả năng chống ăn mòn của thép không gỉ.
Van một chiều inox vi sinh nối clamp hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất, không cần bất kỳ tác động thủ công hay nguồn năng lượng bên ngoài nào.
Quá trình mở: Khi lưu chất đi vào van theo đúng chiều mũi tên, áp lực của dòng chảy tác động lên đĩa van. Khi áp lực này đủ lớn để thắng lực nén của lò xo, đĩa van sẽ bị đẩy ra khỏi vị trí ghế đệm, mở đường cho lưu chất đi qua.
Quá trình đóng: Khi dòng chảy giảm áp hoặc ngừng hoàn toàn, lực nén của lò xo sẽ mạnh hơn áp lực lưu chất, ngay lập tức đẩy đĩa van trở về vị trí ghế đệm, đóng kín van.
Ngăn chảy ngược: Nếu có sự cố khiến dòng chảy có xu hướng đảo chiều, áp lực ngược cùng với lực lò xo sẽ giữ chặt đĩa van, ngăn chặn hoàn toàn lưu chất quay trở lại phần đường ống phía trước.
Việc lựa chọn van cần chú ý đến áp suất mở (cracking pressure), tức là áp suất tối thiểu cần thiết để van bắt đầu mở, đảm bảo phù hợp với đặc tính vận hành của hệ thống.
Van một chiều inox vi sinh nối clamp sở hữu nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn hàng đầu trong các ngành công nghiệp sạch:
Ngăn chặn dòng chảy ngược hiệu quả: Bảo vệ máy bơm, thiết bị đo lường và toàn bộ hệ thống khỏi các sự cố do áp suất đảo chiều.
Kết nối clamp tiện lợi: Cho phép tháo lắp van nhanh chóng mà không cần dụng cụ phức tạp, giúp việc vệ sinh, kiểm tra và thay thế gioăng, lò xo trở nên dễ dàng hơn bao giờ hết.
Đáp ứng tiêu chuẩn vệ sinh cao nhất: Bề mặt bên trong van inox vi sinh được đánh bóng mịn (Ra ≤ 0.8 µm), hạn chế tối đa sự bám dính của cặn bẩn và vi khuẩn, không có góc chết.
Khả năng chống ăn mòn vượt trội: Vật liệu inox SUS304, đặc biệt là SUS316L, có khả năng chống ăn mòn hóa học và oxy hóa cực tốt, phù hợp với nhiều loại lưu chất khác nhau, bao gồm cả dung dịch CIP/SIP.
Kết cấu nhỏ gọn và tự động: Thiết kế đơn giản, không cần nguồn điều khiển, dễ dàng tích hợp vào các hệ thống ống phức tạp.
Khách hàng có thể tham khảo thêm danh mục van inox vi sinh để tìm hiểu các dòng van khác như van bi, van bướm, van màng phục vụ cho nhu cầu đa dạng của hệ thống.
Nhờ thiết kế chuyên dụng cho môi trường sạch, van một chiều inox vi sinh nối clamp được ứng dụng rộng rãi trong nhiều lĩnh vực:
Dây chuyền sản xuất thực phẩm & đồ uống: Nước giải khát, bia, rượu, sữa và các chế phẩm từ sữa, nước ép trái cây.
Ngành dược phẩm & mỹ phẩm: Sản xuất thuốc, vaccine, mỹ phẩm, kem dưỡng da, các sản phẩm chăm sóc cá nhân.
Hệ thống xử lý nước: Hệ thống nước tinh khiết, nước cất, hệ thống lọc RO.
Công nghệ sinh học: Các quy trình lên men và nuôi cấy tế bào.
Hệ thống CIP/SIP: Dùng trong các chu trình vệ sinh và tiệt trùng tại chỗ, với điều kiện vật liệu van và gioăng đáp ứng được nhiệt độ và hóa chất.
Vị trí đầu đẩy của bơm: Được lắp ngay sau máy bơm để ngăn chất lỏng chảy ngược lại khi bơm dừng hoạt động.
Để lựa chọn kết nối phù hợp, việc so sánh van một chiều clamp và hàn là rất cần thiết:
| Tiêu chí | Kết nối Clamp | Kết nối Hàn |
|---|---|---|
| Khả năng tháo lắp | Dễ dàng, nhanh chóng. Cho phép tháo rời van để vệ sinh, kiểm tra và bảo trì mà không cần cắt ống. | Cố định. Không thể tháo rời trừ khi cắt ống. |
| Độ kín & an toàn | Kín tốt, phụ thuộc vào chất lượng gioăng và lực siết clamp. | Kín tuyệt đối, bền vững. Giảm thiểu tối đa nguy cơ rò rỉ tại mối nối, an toàn cho hệ thống áp lực cao. |
| Bảo trì & Vệ sinh | Rất thuận tiện. Có thể tháo ra vệ sinh riêng lẻ, thay thế gioăng dễ dàng. | Phức tạp hơn. Thường phải vệ sinh tại chỗ (CIP) toàn bộ hệ thống. |
| Chi phí & Thời gian | Chi phí van và phụ kiện clamp cao hơn nhưng tiết kiệm thời gian lắp đặt, bảo trì. | Chi phí vật tư thấp hơn nhưng đòi hỏi thợ hàn có tay nghề cao, chi phí gia công và kiểm tra mối hàn tốn kém. |
| Ứng dụng phù hợp | Các vị trí cần tháo vệ sinh thường xuyên, đường ống tạm thời, hoặc các vị trí thiết bị dễ hỏng hóc. | Đường ống cố định, vận hành ổn định lâu dài, ít thay đổi và đòi hỏi độ kín tuyệt đối cao. |
Kết luận: Nối clamp là lựa chọn tối ưu cho tính linh hoạt và vệ sinh, trong khi nối hàn phù hợp cho các hệ thống ổn định và ít cần bảo trì. Bạn có thể xem thêm sản phẩm van một chiều vi sinh nối hàn để so sánh trực tiếp.
Để chọn được van chính xác, bạn cần cân nhắc các yếu tố sau:
Xác định kích thước: Chọn van có kích thước danh nghĩa (DN) phù hợp với đường kính ống của hệ thống.
Kiểm tra tiêu chuẩn kết nối clamp: Đảm bảo đầu clamp trên van và trên ống cùng tiêu chuẩn (ví dụ: DIN, SMS, 3A).
Lựa chọn vật liệu inox:
SUS304: Phù hợp với môi trường ít ăn mòn, ngân sách tiết kiệm.
SUS316/316L: Nên chọn khi lưu chất có chứa hóa chất, muối, hoặc hệ thống hoạt động ở nhiệt độ cao, yêu cầu vệ sinh nghiêm ngặt và muốn có độ bền tối đa.
Chọn vật liệu gioăng: Dựa trên nhiệt độ làm việc và khả năng tương thích hóa học với lưu chất. EPDM phổ biến cho nhiệt độ trung bình, Silicone chịu nhiệt tốt, PTFE chịu được hầu hết các hóa chất.
Kiểm tra thông số áp suất: Cần biết áp suất làm việc của hệ thống và áp suất mở van (cracking pressure) để đảm bảo hoạt động ổn định.
Xác định hướng dòng chảy và tư thế lắp đặt: Van có thể lắp đứng hoặc ngang tùy thiết kế, nhưng phải luôn tuân theo hướng mũi tên trên thân van.
Yêu cầu vệ sinh: Đối với các ứng dụng đặc thù, cần yêu cầu độ bóng bề mặt (Ra ≤ 0.8 µm hoặc thấp hơn).
Chứng từ: Yêu cầu CO/CQ và chứng nhận vật liệu để đáp ứng các tiêu chuẩn kiểm định và truy xuất nguồn gốc (ví dụ: nhà máy đạt chuẩn GMP).
Để đảm bảo van hoạt động hiệu quả và bền bỉ, hãy tuân thủ các bước sau:
Lắp đặt:
Kiểm tra hướng dòng chảy: Quan sát mũi tên chỉ dẫn trên thân van để lắp đúng chiều.
Vệ sinh đầu kết nối: Lau sạch mặt bích (ferrule) của van và ống, đồng thời kiểm tra gioăng xem có nguyên vẹn, sạch sẽ không.
Đặt gioăng đúng tâm: Đặt gioăng chuẩn xác vào giữa hai mặt bích, tránh để bị xoắn hoặc lệch ra ngoài.
Siết clamp: Dùng đai kẹp, siết vừa đủ (thường bằng tay hoặc dụng cụ cầm tay), không siết quá mức có thể làm hỏng gioăng hoặc biến dạng clamp.
Kiểm tra rò rỉ: Sau khi lắp đặt và đưa hệ thống vào vận hành, hãy kiểm tra các mối nối xem có hiện tượng rò rỉ không.
Bảo dưỡng:
Vệ sinh định kỳ: Dựa trên điều kiện sử dụng và loại lưu chất, tháo van ra vệ sinh bằng dung dịch chuyên dụng.
Kiểm tra nội bộ: Tháo clamp để kiểm tra độ đàn hồi của lò xo và tình trạng của gioăng. Quan sát bề mặt đĩa van và thân van xem có cặn bám hay dấu hiệu ăn mòn không.
Thay thế phụ kiện: Thay gioăng hoặc lò xo mới khi phát hiện các dấu hiệu như: rò rỉ, van đóng không kín, gioăng bị chai cứng, biến dạng hoặc lò xo bị yếu, gãy.
Giá sản phẩm phụ thuộc vào nhiều yếu tố, bao gồm:
Kích thước van: DN15, DN20, DN25,... cho đến DN100 và lớn hơn.
Mác inox: SUS304, SUS316, hay SUS316L.
Tiêu chuẩn kết nối: DIN, SMS, 3A...
Vật liệu gioăng: EPDM, Silicone, PTFE.
Số lượng đặt hàng.
Yêu cầu về CO/CQ và kiểm định.
Chính sách giao hàng và bảo hành.
Để nhận được báo giá chính xác và nhanh nhất, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi và cung cấp các thông tin sau: kích thước yêu cầu, loại lưu chất, nhiệt độ và áp suất làm việc, số lượng cần mua. Đội ngũ kỹ thuật và kinh doanh của Cơ Khí An Thịnh Tân sẽ luôn sẵn sàng hỗ trợ bạn.
Việc lắp đặt phụ thuộc vào thiết kế cụ thể của van, hướng dòng chảy và lực lò xo. Hầu hết van một chiều vi sinh có thể lắp ở vị trí đứng hoặc ngang, nhưng bắt buộc phải tuân thủ hướng mũi tên trên thân van.
Một số loại van chỉ được thiết kế để lắp ngang hoặc đứng, vì vậy cần kiểm tra hướng dẫn của nhà sản xuất trước khi lắp đặt.
Inox 304 là lựa chọn kinh tế, phù hợp với môi trường và lưu chất ít ăn mòn.
Inox 316L có khả năng chống ăn mòn tốt hơn nhờ thành phần molybdenum, nên được ưu tiên trong môi trường có hóa chất, muối, nhiệt độ cao hoặc các ứng dụng yêu cầu vệ sinh nghiêm ngặt như dược phẩm và chế biến sữa.
Kết nối clamp vi sinh có khả năng chịu áp tốt, thường lên đến 10 bar hoặc cao hơn. Khả năng chịu áp thực tế phụ thuộc vào kích thước, tiêu chuẩn clamp, vật liệu gioăng và thông số kỹ thuật do nhà sản xuất công bố.
Có. Đây là một trong những ưu điểm lớn của kết nối clamp. Chỉ cần nới lỏng đai kẹp, người dùng có thể tháo toàn bộ van ra khỏi đường ống để vệ sinh hoặc thay thế phụ kiện mà không phải cắt hay tháo dỡ đường ống.
Có, với điều kiện vật liệu thân van và gioăng làm kín phù hợp với nhiệt độ, áp suất và hóa chất của quy trình CIP/SIP.
Thân van inox 316L kết hợp với gioăng EPDM, silicone hoặc PTFE thường được ưu tiên. Cần đối chiếu thông số vận hành trước khi lựa chọn vật liệu.
Cần kiểm tra và thay gioăng hoặc lò xo khi xuất hiện các dấu hiệu sau:
