Trong các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm và mỹ phẩm, hệ thống đường ống đóng vai trò quan trọng trong việc vận chuyển nguyên liệu và sản phẩm. Một trong những phụ kiện không thể thiếu để đảm bảo kết nối nhanh chóng, vệ sinh và dễ dàng bảo trì là cụm kẹp clamp inox vi sinh. Tại Cơ Khí An Thịnh Tân, cụm kẹp clamp inox vi sinh được sử dụng để cố định hai đầu ferrule, hình thành mối nối tháo lắp nhanh trên đường ống và thiết bị . Sản phẩm thường được chế tạo từ inox 304 hoặc inox 316, phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm và những hệ thống cần vệ sinh thường xuyên .
Bài viết này sẽ cung cấp cái nhìn toàn diện về cụm kẹp clamp inox vi sinh – từ khái niệm, cấu tạo, phân loại đến hướng dẫn lựa chọn và bảo trì – giúp bạn có cơ sở để lựa chọn sản phẩm phù hợp cho hệ thống của mình.
Cụm kẹp clamp inox vi sinh (còn gọi là cùm clamp, đai clamp, kẹp nhanh vi sinh hay sanitary clamp) là chi tiết ôm bên ngoài hai mặt ferrule, tạo lực ép để giữ ferrule và gioăng ở đúng vị trí, hình thành mối nối kín khít . Đây là giải pháp kết nối phổ biến trong các hệ thống ống vi sinh, cho phép tháo lắp đường ống mà không cần hàn hoặc tháo ren.
Cụm kẹp clamp được dùng để kết nối đường ống, van, bơm, bồn và các thiết bị vi sinh khác . Các tên gọi phổ biến gồm cùm clamp, đai clamp, kẹp nhanh vi sinh và sanitary clamp.
Lưu ý quan trọng: Cùm kẹp không trực tiếp tạo độ kín; hiệu quả làm kín còn phụ thuộc vào ferrule và gioăng . Ba thành phần này (cùm kẹp, ferrule và gioăng) kết hợp với nhau mới tạo thành một bộ clamp hoàn chỉnh.
Để có cái nhìn tổng quan hơn, bạn có thể tham khảo danh mục clamp inox vi sinh và phụ kiện inox vi sinh để phân biệt cùm kẹp với ferrule, gioăng, nắp bịt và các bộ clamp hoàn chỉnh .
Một bộ kết nối clamp hoàn chỉnh bao gồm ba thành phần chính, mỗi thành phần đều đóng vai trò then chốt trong việc đảm bảo hiệu suất và an toàn của hệ thống :

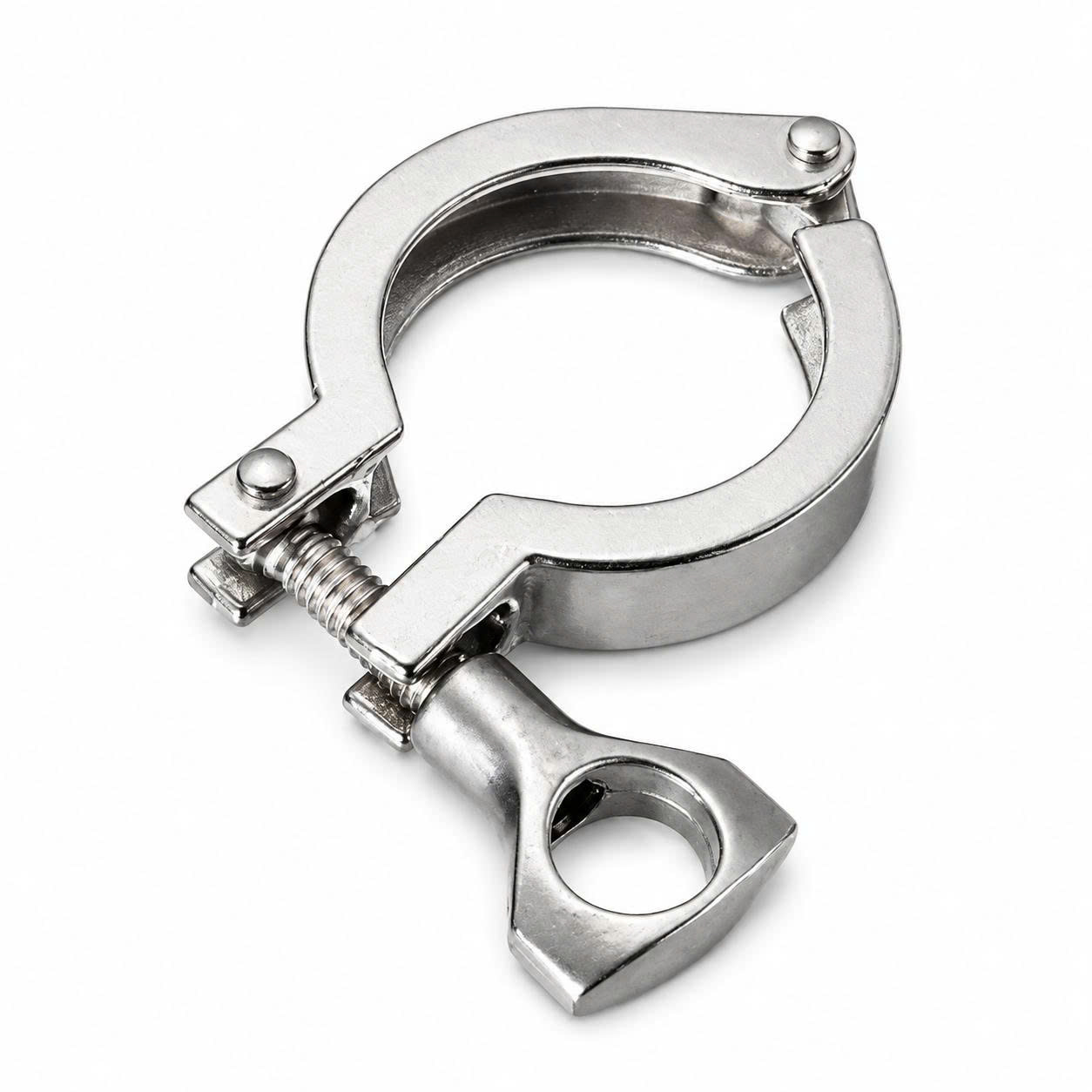

Đây là bộ phận tạo lực siết cho mối nối . Cùm kẹp gồm hai hoặc nhiều cung kẹp có rãnh ở mặt trong, rãnh này ôm lấy mép nghiêng của hai đầu ferrule. Thân kẹp thường được chế tạo từ inox 304 hoặc inox 316. Cùm kẹp có cơ cấu siết bằng cánh bướm (cho phép tháo lắp nhanh bằng tay) hoặc bulông (cho các ứng dụng yêu cầu lực siết lớn hơn) .
Ferrule là các chi tiết hình trụ bằng inox được hàn cố định vào đầu ống hoặc thiết bị . Hai mặt ferrule phải có cùng kích thước và tiêu chuẩn . Bề mặt tiếp xúc với gioăng cần sạch, phẳng và không trầy xước để đảm bảo độ kín.
Gioăng (gasket) là vòng đệm mềm đặt giữa hai đầu ferrule để ngăn lưu chất rò rỉ . Vật liệu thường gặp gồm silicone, EPDM, NBR, FKM và PTFE . Vật liệu gioăng phải được lựa chọn theo lưu chất, nhiệt độ và hóa chất vệ sinh. Có thể đối chiếu cấu tạo, kích thước và phạm vi sử dụng của gioăng clamp silicon trước khi hoàn thiện bộ kết nối.
Tùy theo nhu cầu sử dụng và điều kiện vận hành, cùm kẹp clamp được chia thành các loại chính sau :
Đây là loại được sử dụng phổ biến nhất, với hai cung kẹp đối xứng được đóng mở bằng tay vặn cánh bướm . Loại này thích hợp với các vị trí cần tháo lắp và vệ sinh thường xuyên. Cần tuân thủ giới hạn áp suất của đúng model để đảm bảo an toàn .
Gồm ba cung kẹp liên kết với nhau, giúp phân bố lực đều quanh chu vi mối nối . Loại này có thể được sử dụng cho đường kính lớn hoặc các vị trí lắp đặt đặc thù .
Sử dụng hai bulông để tạo và duy trì lực siết . Loại này có kết cấu chắc chắn hơn loại siết tay thông thường và có thể đáp ứng áp suất cao hơn nếu được nhà sản xuất xác nhận . Yêu cầu siết đúng lực và đúng trình tự để tránh hỏng gioăng hoặc biến dạng mối nối .
Nguyên lý hoạt động của cụm kẹp clamp dựa trên sự kết hợp giữa áp lực cơ học và tính đàn hồi của gioăng :
Gioăng được đặt đúng tâm giữa hai mặt ferrule .
Hai mặt ferrule được căn chỉnh đồng trục .
Rãnh trong cùm clamp ôm lấy mép nghiêng của ferrule .
Khi siết kẹp, hai đầu ferrule ép vào gioăng, gioăng biến dạng trong giới hạn thiết kế để tạo độ kín .
Lực siết cần được phân bố đều quanh mối nối .
Siết quá chặt có thể làm gioăng biến dạng hoặc lồi vào đường dòng, trong khi siết thiếu lực hoặc lắp lệch tâm có thể gây rò rỉ . Khả năng chịu áp và nhiệt được xác định theo toàn bộ cụm kết nối, không chỉ theo vật liệu inox .
Tháo lắp nhanh: Với loại sử dụng tay siết, có thể tháo lắp mà không cần dụng cụ chuyên dụng, tiết kiệm thời gian bảo trì .
Vệ sinh dễ dàng: Thuận tiện cho công tác kiểm tra, vệ sinh và thay gioăng .
Chống ăn mòn tốt: Inox có khả năng chống ăn mòn và dễ làm sạch .
Hạn chế khe kẽ: Hỗ trợ hạn chế khe kẽ tích tụ lưu chất, đảm bảo vệ sinh .
Đa dạng kích thước: Có nhiều kích thước và kiểu kết cấu đáp ứng nhiều nhu cầu .
Kết nối linh hoạt: Dễ kết nối với van, bơm, bồn và đường ống .
Chuyển đổi linh hoạt: Có thể phối hợp cùng bộ clamp đuôi chuột inox vi sinh khi cần chuyển từ đầu clamp sang ống mềm.
Yêu cầu tương thích: Phải sử dụng đúng kích thước ferrule và gioăng .
Chi tiết hao mòn: Gioăng là chi tiết hao mòn cần kiểm tra và thay thế định kỳ .
Giới hạn áp suất: Kẹp siết tay thông thường không mặc nhiên phù hợp với áp suất cao .
Nguy cơ hỏng gioăng: Lắp lệch hoặc siết quá mức có thể làm hỏng gioăng .
Yêu cầu bề mặt ferrule: Khả năng làm kín giảm nếu mặt ferrule bị móp hoặc trầy xước .
Rung động: Không nên dùng kẹp không rõ tải trọng tại vị trí rung động mạnh .
Cụm kẹp clamp inox vi sinh được ứng dụng rộng rãi trong nhiều ngành công nghiệp thuộc hệ thống inox vi sinh :
Dây chuyền sản xuất sữa, bia và nước giải khát .
Hệ thống chế biến thực phẩm lỏng .
Đường ống dược phẩm và mỹ phẩm .
Hệ thống nước tinh khiết .
Đường ống CIP và SIP khi vật liệu đáp ứng .
Kết nối van, bơm, bộ lọc và thiết bị trao đổi nhiệt .
Cửa vệ sinh, cửa thăm hoặc đường lấy mẫu trên bồn inox .
Kết hợp đồng bộ với các loại phụ kiện inox vi sinh trong dây chuyền .
Đường kính ống: Xác định đường kính ngoài của ống .
Mặt ferrule: Kiểm tra đường kính và tiêu chuẩn mặt ferrule .
Loại kẹp: Chọn loại kẹp hai mảnh, ba mảnh hoặc hai bulông .
Vật liệu inox: Chọn inox 304 hoặc inox 316 theo môi trường sử dụng .
Điều kiện vận hành: Xác định áp suất và nhiệt độ vận hành .
Mức độ rung động: Kiểm tra tần suất tháo lắp và mức độ rung động của hệ thống .
Vật liệu gioăng: Chọn gioăng tương thích với lưu chất và nhiệt độ .
Quy cách đóng gói: Xác nhận sản phẩm được bán riêng hay kèm ferrule và gioăng .
Tài liệu kỹ thuật: Yêu cầu catalogue hoặc thông số tải trọng đối với hệ thống áp suất cao .
Tương thích: Kiểm tra khả năng tương thích với đường ống và thiết bị inox vi sinh hiện có .
Cô lập đường ống và xả hết áp suất .
Làm sạch hai mặt ferrule và gioăng .
Kiểm tra gioăng không bị nứt, chai hoặc biến dạng .
Đặt gioăng đúng tâm giữa hai đầu ferrule .
Căn chỉnh đường ống để hai mặt nối không bị lệch .
Lắp cùm vào mép ferrule .
Siết đều đến mức quy định, không sử dụng lực quá lớn .
Thử kín ở áp suất thấp trước khi đưa hệ thống vào vận hành .
Lưu ý: Không dùng cùm clamp để kéo hai đoạn ống bị lệch về đúng vị trí .
Kiểm tra độ chặt của tay siết hoặc bulông .
Theo dõi dấu hiệu rò rỉ quanh mối nối .
Kiểm tra thân kẹp có bị cong, nứt hoặc ăn mòn .
Làm sạch cặn bám trong rãnh kẹp .
Kiểm tra mặt ferrule sau mỗi lần tháo .
Thay gioăng khi bị chai, nứt, phồng hoặc mất đàn hồi .
Không tiếp tục sử dụng cùm kẹp đã biến dạng .
Thử kín sau khi lắp lại .
Kích thước cùm kẹp.
Vật liệu inox 304 hoặc inox 316.
Kết cấu hai mảnh, ba mảnh hoặc hai bulông.
Độ dày và khả năng chịu tải.
Gioăng và ferrule có đi kèm hay không.
Vật liệu gioăng.
Tiêu chuẩn sản xuất.
Số lượng đặt hàng.
Lưu ý: Inox 304 và inox 316 đều thuộc nhóm thép không gỉ, nhưng khả năng chống ăn mòn và phạm vi sử dụng khác nhau. Bạn có thể tham khảo đặc tính chung của thép không gỉ trên Wikipedia để hiểu rõ hơn về sự khác biệt này. Khi báo giá cần xác định đúng mác vật liệu thay vì chỉ dựa vào hình thức bên ngoài .
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng bộ clamp inox vi sinh.
Một mối nối clamp hoàn chỉnh thường gồm hai đầu ferrule, một gioăng làm kín đặt giữa hai mặt ferrule và một cùm kẹp bên ngoài. Tùy thiết kế, cùm kẹp có thể là loại siết tay cánh bướm, một bulông hoặc hai bulông.
Inox 304 là lựa chọn phổ biến, có chi phí hợp lý và phù hợp với nhiều môi trường thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn, đặc biệt trong môi trường chứa chloride, hóa chất hoặc độ ẩm cao. Khả năng chịu nhiệt và chịu áp của cụm kẹp còn phụ thuộc vào kết cấu, gioăng và thông số do nhà sản xuất công bố.
Có thể dùng đường kính ngoài của mặt ferrule làm thông số lựa chọn ban đầu, nhưng chưa đủ để xác định chính xác. Cần đối chiếu thêm hình dạng rãnh kẹp, kích thước danh nghĩa và tiêu chuẩn kết nối như DIN, SMS, ISO hoặc 3-A. Các phụ kiện có đường kính mặt tương tự nhưng khác biên dạng vẫn có thể không lắp ghép an toàn.
Hệ thống clamp lựa chọn cùm kẹp theo đường kính và biên dạng bên ngoài của mặt ferrule, không chỉ theo đường kính trong của ống. Vì vậy, một số cỡ ống khác nhau có thể được chế tạo với cùng kích thước mặt ferrule và sử dụng chung một cỡ cùm kẹp. Tuy nhiên, gioăng vẫn phải có đường kính lỗ trong phù hợp với đường kính dòng chảy.
Một số cùm clamp siết tay được sử dụng trong khoảng áp suất 6–10 bar, nhưng đây không phải giới hạn áp dụng chung. Khả năng chịu áp phụ thuộc vào kích thước clamp, kết cấu cùm, vật liệu, loại gioăng, nhiệt độ và điều kiện vận hành. Cần sử dụng giá trị trong datasheet của đúng model.
Không nên sử dụng kìm, cờ lê hoặc thanh nối để tăng lực siết cho tay vặn cánh bướm nếu nhà sản xuất không hướng dẫn. Siết quá mức có thể làm gioăng biến dạng, ép gioăng vào đường ống, hỏng ren, cong cùm hoặc làm mối nối mất khả năng làm kín.
Kẹp hai bulông thường được cân nhắc khi cần lực siết phân bố đều hơn, kết nối chắc chắn hơn hoặc điều kiện áp suất và tải trọng cao hơn loại siết tay thông thường. Việc lựa chọn vẫn phải dựa trên cấp chịu áp của toàn bộ cụm, bao gồm ferrule, gioăng, bulông và cùm kẹp.
Silicone và EPDM là những vật liệu phổ biến trong hệ thống thực phẩm khi có cấp vật liệu và chứng nhận phù hợp. PTFE có khả năng kháng hóa chất và chịu nhiệt tốt hơn nhưng độ đàn hồi thấp. Không nên mặc định PTFE luôn chịu được 220°C trong mọi mối nối; giới hạn thực tế phải căn cứ vào cấp vật liệu, áp suất và datasheet của nhà sản xuất.
Cần cung cấp đường kính ngoài của ống, đường kính và hình ảnh mặt ferrule, tiêu chuẩn kết nối, vật liệu inox, loại cùm kẹp, vật liệu gioăng, nhiệt độ, áp suất làm việc và số lượng cần sử dụng. Nếu chưa xác định được tiêu chuẩn, nên gửi thêm ảnh và kích thước thực tế để nhà cung cấp đối chiếu.
