Trong các hệ thống đường ống vi sinh thuộc ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm, việc đảm bảo độ kín khít tại các mối nối là yếu tố then chốt để vận hành an toàn và kiểm soát chất lượng. Một trong những chi tiết quan trọng nhất tạo nên sự kín khít đó là gioăng clamp silicon. Tại Cơ Khí An Thịnh Tân, gioăng clamp silicon được đặt giữa hai mặt ferrule để tạo độ kín cho mối nối clamp vi sinh. Với đặc tính mềm và đàn hồi, gioăng giúp hạn chế rò rỉ lưu chất, đồng thời hỗ trợ tháo lắp, kiểm tra và vệ sinh đường ống thuận tiện.
Bài viết này sẽ cung cấp cái nhìn chi tiết về gioăng clamp silicon – từ đặc điểm, vị trí, vai trò trong hệ thống, thông số kỹ thuật cho đến hướng dẫn lựa chọn, lắp đặt và bảo trì, giúp bạn có cơ sở để lựa chọn sản phẩm phù hợp cho hệ thống của mình.
Lưu ý thuật ngữ: "Silicone" là tên chính xác của vật liệu polymer đàn hồi; "silicon" là cách gọi phổ biến trên thị trường và được giữ lại trong từ khóa sản phẩm.
Gioăng clamp silicon được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe về vệ sinh và độ kín trong các hệ thống ống vi sinh. Sản phẩm sở hữu những đặc điểm nổi bật sau:

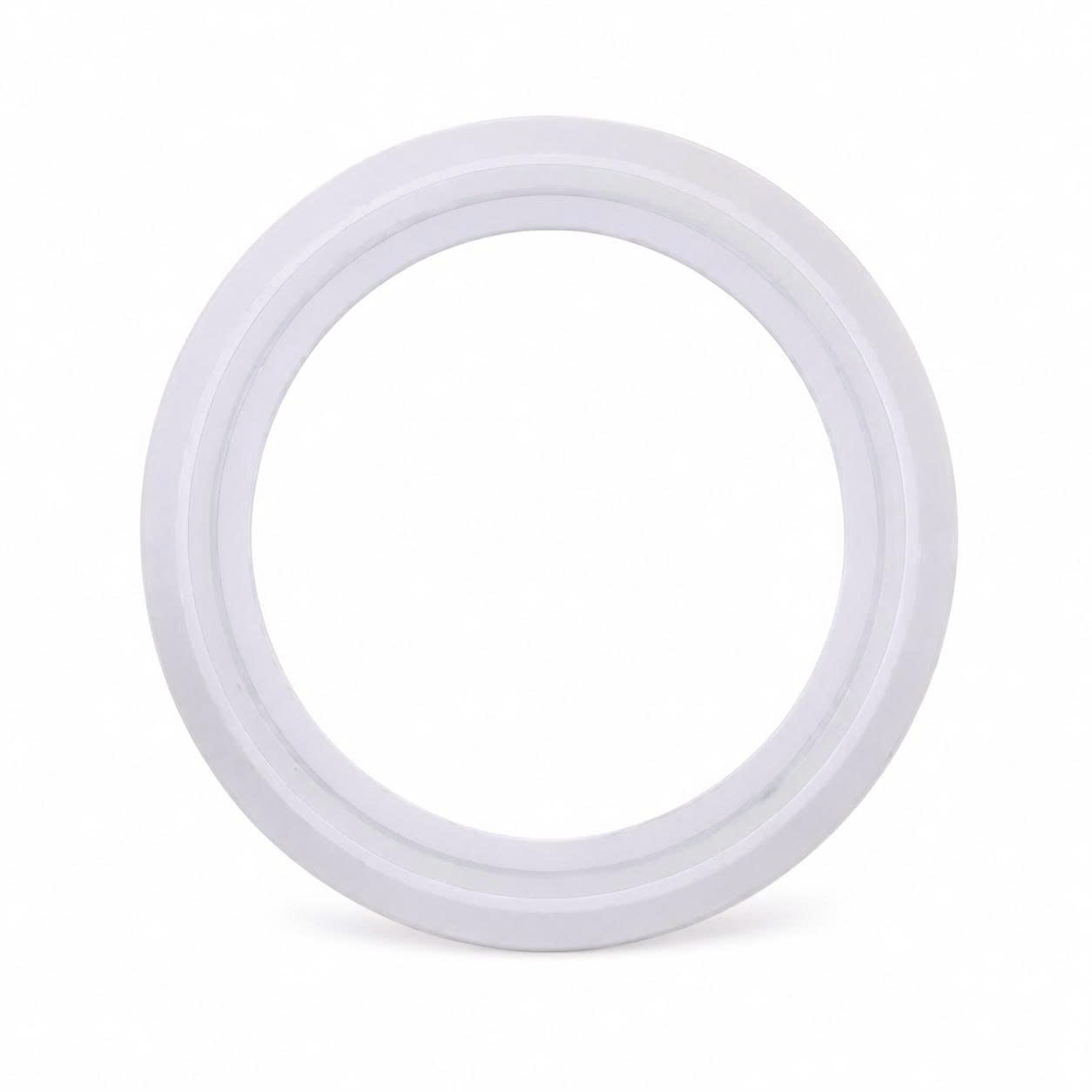

Hình dạng và màu sắc: Có dạng vòng tròn, thường mang màu trắng trong, dễ dàng nhận biết .
Cấu tạo định vị: Hai mặt của gioăng có gân định vị tương ứng với rãnh trên ferrule, giúp đặt gioăng đúng tâm và tránh lệch trong quá trình siết chặt .
Tính đàn hồi: Mềm, đàn hồi và dễ tạo kín khi được ép đúng mức, đảm bảo bù các sai lệch bề mặt nhỏ giữa hai đầu ferrule .
Khả năng tháo lắp: Tháo lắp và thay thế nhanh trong bộ nối clamp, thuận tiện cho việc vệ sinh và bảo trì định kỳ .
Là một trong những chi tiết làm kín thuộc nhóm clamp inox vi sinh và phụ kiện inox vi sinh.
Lưu ý quan trọng: Không sử dụng một loại gioăng cho mọi lưu chất và điều kiện vận hành. Phân biệt silicone tiêu chuẩn với silicone lưu hóa platinum hoặc loại có chứng nhận chuyên dụng để đảm bảo lựa chọn đúng cho ứng dụng cụ thể .
Gioăng được đặt chính giữa hai mặt ferrule, với gân gioăng nằm đúng trong rãnh định vị của ferrule . Sau đó, cùm clamp ôm bên ngoài và tạo lực ép lên toàn bộ mối nối . Vị trí này là trung tâm của toàn bộ cụm kết nối clamp .
Ngăn chất lỏng, khí hoặc hơi rò rỉ ra ngoài .
Hạn chế không khí và tạp chất xâm nhập vào đường ống .
Bù các sai lệch bề mặt nhỏ giữa hai đầu ferrule .
Duy trì độ kín khi hệ thống vận hành trong giới hạn thiết kế .
Gioăng đúng kích thước giúp hạn chế vật liệu lồi vào lòng ống, giảm khe hở có khả năng giữ lại lưu chất và cặn bẩn .
Hỗ trợ quá trình CIP (Clean-in-Place) hoặc SIP (Sterilize-in-Place) nếu vật liệu đáp ứng .
Gioăng không đúng biên dạng có thể tạo điểm lưu giữ sản phẩm, ảnh hưởng đến chất lượng vệ sinh .
Đường kính ngoài của mặt ferrule .
Đường kính trong của gioăng .
Đường kính ngoài của ống .
Chiều dày gioăng.
Hình dạng và kích thước gân định vị.
Tiêu chuẩn kết nối đang sử dụng (DIN, SMS, 3A) .
Chọn gioăng chỉ dựa trên DN hoặc số inch của đường ống .
Nhầm giữa kích thước ống và đường kính mặt ferrule .
Gioăng có cùng đường kính ngoài nhưng lỗ trong khác nhau.
Trộn lẫn các tiêu chuẩn clamp không tương thích .
Kéo giãn gioăng nhỏ để lắp vào ferrule lớn.
Chọn gioăng theo màu sắc mà không kiểm tra vật liệu.
Size ống Ø12,7 và Ø16 có thể sử dụng mặt gioăng Ø25 tùy cấu hình .
Nhiều cỡ ống từ Ø19 đến Ø42 sử dụng mặt ngoài Ø50,5 nhưng khác đường kính trong .
Các cỡ lớn hơn có thể sử dụng mặt ngoài Ø64, Ø77,5, Ø91, Ø106 hoặc Ø119 mm .
Cần đối chiếu mẫu thực tế hoặc bản vẽ kỹ thuật trước khi đặt hàng .
Silicone thường duy trì độ đàn hồi trong phạm vi nhiệt độ tương đối rộng (từ -50°C đến +150°C) .
Nhiệt độ làm việc liên tục khác với nhiệt độ chịu đựng ngắn hạn .
Chu kỳ gia nhiệt và làm nguội liên tục có thể đẩy nhanh quá trình lão hóa.
Điều kiện SIP cần kiểm tra nhiệt độ, thời gian giữ nhiệt và số chu kỳ.
Giới hạn của mối nối còn phụ thuộc vào ferrule, cùm kẹp và áp suất .
Không lấy nhiệt độ phân hủy của vật liệu làm nhiệt độ vận hành cho phép.
Có thể cân nhắc cho nước, đồ uống và nhiều loại thực phẩm lỏng .
Phù hợp với một số điều kiện khí sạch và hơi tùy cấu hình.
Cần kiểm tra riêng khi tiếp xúc với dầu, nhiên liệu hoặc dung môi.
Không khẳng định silicone kháng được mọi loại axit và hóa chất.
Phải đánh giá nồng độ, nhiệt độ và thời gian tiếp xúc.
Kiểm tra cả hóa chất tẩy rửa được sử dụng trong quá trình CIP.
Tham khảo thêm: Thành phần, cấu trúc và các nhóm ứng dụng phổ biến của silicone có thể được tham khảo thêm trên Wikipedia; việc lựa chọn gioăng thực tế vẫn phải dựa vào tài liệu của nhà sản xuất.
Mềm và có độ đàn hồi tốt, nhiệt độ hoạt động rộng .
Thuận tiện tạo kín tại mối nối clamp .
Cần kiểm tra khả năng tương thích với dầu và hóa chất cụ thể .
Thường phù hợp với nước nóng, hơi và nhiều ứng dụng thực phẩm .
Có khả năng duy trì lực nén tốt trong điều kiện phù hợp.
Không phải lựa chọn mặc định cho dầu khoáng và nhiên liệu.
Kháng nhiều loại dầu và hóa chất tốt hơn silicone .
Thường có giá thành cao hơn.
Cần kiểm tra giới hạn sử dụng với hơi nóng và lưu chất cụ thể.
Kháng được nhiều loại hóa chất, bề mặt ít bám dính .
Độ đàn hồi thấp hơn vật liệu cao su.
Có thể cần kết cấu composite hoặc lớp đệm đàn hồi để tăng khả năng làm kín.
Khi xây dựng đồng bộ đường ống, gioăng clamp có thể kết hợp với bộ clamp đuôi chuột inox vi sinh hoặc đuôi chuột clamp inox để kết nối đường ống vi sinh với ống mềm trong hệ thống inox vi sinh.
Cô lập đường ống và xả hết áp suất.
Làm sạch hai mặt ferrule và rãnh định vị .
Kiểm tra gioăng không bị rách, nứt hoặc biến dạng .
Đặt gioăng đúng tâm trên mặt ferrule .
Căn chỉnh hai đầu nối đồng trục .
Lắp cùm clamp ôm đều hai mép ferrule .
Siết tay vừa đủ hoặc theo mô-men do nhà sản xuất quy định .
Thử kín ở áp suất thấp trước khi tăng đến áp suất làm việc .
Lắp gioăng bị xoắn hoặc lệch khỏi rãnh.
Tái sử dụng gioăng đã chai cứng.
Bôi dầu mỡ không tương thích lên gioăng.
Dùng cùm clamp để kéo hai đường ống bị lệch tâm .
Siết quá chặt làm gioăng lồi vào lòng ống .
Dùng vật sắc nhọn để tháo gioăng.
Lắp lẫn gioăng khác tiêu chuẩn dù kích thước bên ngoài tương tự .
Kết hợp với phụ kiện inox vi sinh không đồng bộ về kích thước hoặc tiêu chuẩn kết nối.
Xuất hiện rò rỉ tại vị trí kết nối clamp.
Gioăng bị nứt, rách hoặc biến dạng.
Bề mặt bị phồng, dính hoặc đổi màu bất thường.
Gioăng chai cứng và mất khả năng đàn hồi.
Gân định vị bị mòn hoặc không còn khớp với ferrule.
Có vết hằn sâu do siết quá mức.
Gioăng đã đạt chu kỳ thay thế theo kế hoạch bảo trì .
Giữ sản phẩm trong bao bì sạch và khô.
Tránh ánh nắng trực tiếp và nguồn tia cực tím.
Không đặt gần thiết bị có thể sinh ozone.
Tránh tiếp xúc với dầu mỡ, dung môi và hóa chất.
Không kéo giãn, gập hoặc đè nặng lên gioăng.
Quản lý tồn kho theo nguyên tắc nhập trước, xuất trước.
Kiểm tra ngoại quan trước khi sử dụng.
Kích thước gioăng.
Loại và cấp silicone.
Độ cứng vật liệu.
Tiêu chuẩn clamp.
Yêu cầu FDA, 3-A hoặc USP Class VI.
Số lượng đặt hàng.
Yêu cầu hồ sơ vật liệu và truy xuất lô sản xuất.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng gioăng clamp silicone trong hệ thống vi sinh.
Gioăng clamp silicone thường có dải nhiệt độ tham khảo khoảng -50°C đến +150°C. Một số cấp vật liệu chuyên dụng có thể làm việc ở mức nhiệt khác. Giới hạn thực tế phụ thuộc vào cấp silicone, áp suất, lưu chất, thời gian tiếp xúc và thông số do nhà sản xuất công bố.
Có thể sử dụng nếu cấp vật liệu silicone phù hợp với nhiệt độ và áp suất hơi của hệ thống. Cần kiểm tra khả năng làm việc liên tục, khả năng chịu chu kỳ gia nhiệt và thông số của nhà sản xuất. Không nên lựa chọn chỉ dựa trên nhiệt độ cực đại được công bố.
Khả năng tương thích phụ thuộc vào loại dầu, hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Silicone có thể không phù hợp với một số loại dầu khoáng, nhiên liệu hoặc dung môi. Cần kiểm tra bảng tương thích hóa chất của nhà sản xuất trước khi lựa chọn.
Cần xác định đường kính ngoài và biên dạng mặt ferrule, đường kính trong của gioăng, cỡ ống cùng tiêu chuẩn kết nối như DIN, SMS, ISO hoặc 3-A. Không nên chỉ lựa chọn theo đường kính ngoài của mặt clamp vì cùng một kích thước mặt ferrule có thể dùng cho nhiều cỡ ống khác nhau.
Silicone có độ đàn hồi tốt, làm việc được trong dải nhiệt rộng và thường được sử dụng trong nhiều ứng dụng thực phẩm. EPDM phù hợp với nước nóng, hơi nước và nhiều loại hóa chất không chứa dầu khoáng. Vật liệu phù hợp cần được lựa chọn theo lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh thực tế.
Nguyên nhân thường gặp là siết cùm kẹp quá chặt, gioăng không đúng kích thước, sai tiêu chuẩn ferrule hoặc hai mặt kết nối không đồng tâm. Gioăng lồi vào đường ống có thể tạo điểm giữ cặn và ảnh hưởng đến vệ sinh, vì vậy cần tháo ra kiểm tra và lắp lại đúng kỹ thuật.
Chỉ nên tái sử dụng khi gioăng còn đàn hồi tốt, không bị nứt, xước, chai cứng, trương nở hoặc biến dạng. Với hệ thống yêu cầu vệ sinh nghiêm ngặt, vận hành ở nhiệt độ cao hoặc có quy trình kiểm soát chất lượng riêng, cần tuân thủ chu kỳ thay thế đã được phê duyệt.
Cần thay gioăng khi xuất hiện rò rỉ, nứt, mài mòn, chai cứng, trương nở, đổi màu bất thường hoặc biến dạng. Ngoài kiểm tra theo tình trạng thực tế, nên thay định kỳ căn cứ vào số chu kỳ tháo lắp, vệ sinh, tiệt trùng và khuyến cáo của nhà sản xuất.
Gioăng cần có hồ sơ xác nhận vật liệu phù hợp với quy định tiếp xúc thực phẩm áp dụng cho thị trường và quy trình sử dụng. Các tài liệu thường được yêu cầu có thể gồm FDA, EU 1935/2004 hoặc chứng nhận phù hợp khác. Tiêu chuẩn 3-A liên quan đến yêu cầu vệ sinh của thiết bị và không nên mặc định là chứng nhận vật liệu cho mọi loại gioăng.
Cần cung cấp đường kính ngoài và đường kính trong của gioăng, kích thước mặt ferrule, cỡ ống, tiêu chuẩn clamp, cấp vật liệu silicone, nhiệt độ, áp suất, loại lưu chất, yêu cầu chứng nhận và số lượng cần sử dụng. Nếu chưa xác định được tiêu chuẩn, nên gửi thêm hình ảnh và kích thước gioăng cũ để đối chiếu.
