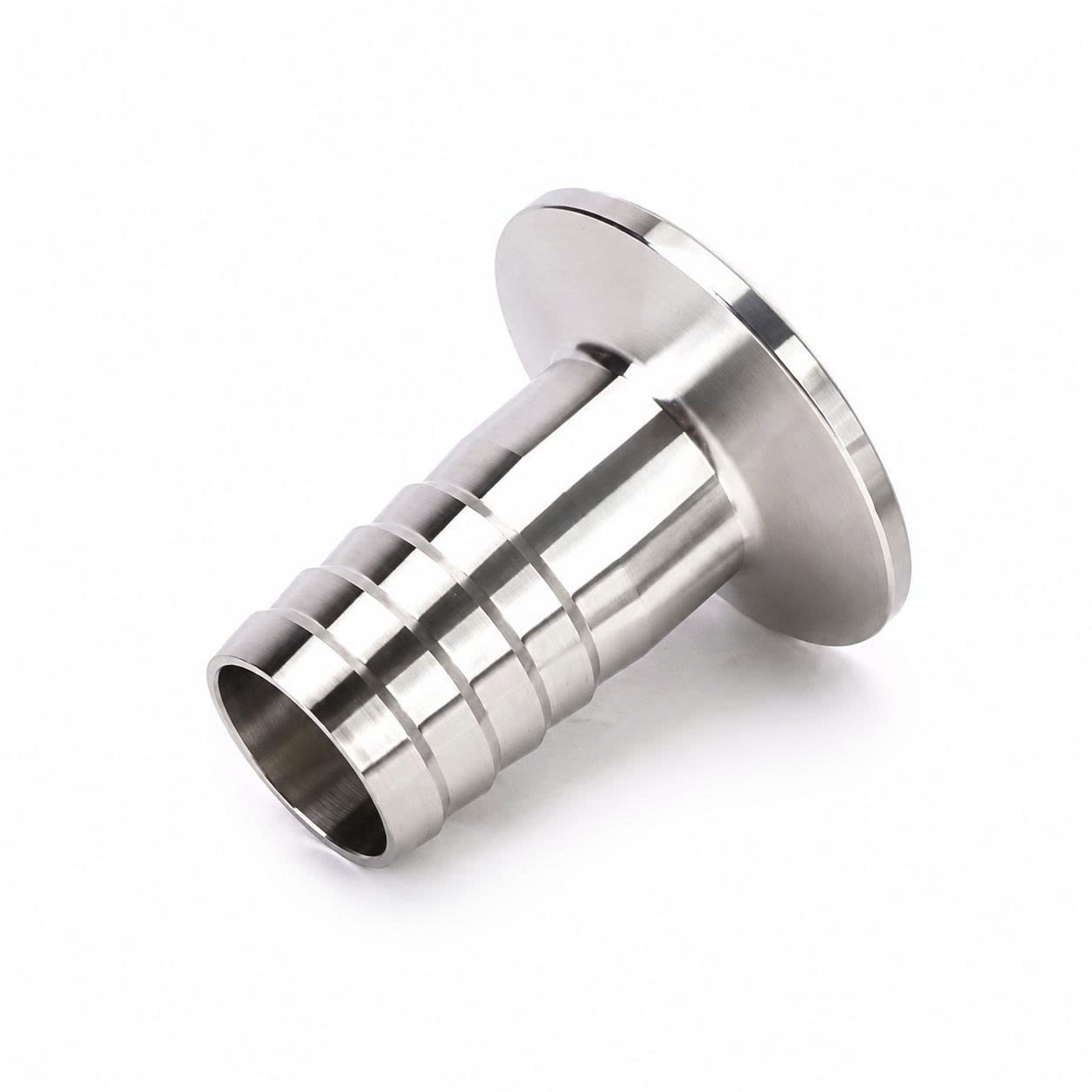

Trong các hệ thống đường ống vi sinh thuộc ngành thực phẩm, đồ uống, dược phẩm và xử lý nước, nhu cầu kết nối linh hoạt giữa thiết bị clamp và ống mềm là rất phổ biến. Một trong những phụ kiện quan trọng đáp ứng nhu cầu này là đuôi chuột clamp inox. Tại Cơ Khí An Thịnh Tân, đuôi chuột clamp inox là phụ kiện chuyển tiếp giữa đầu nối clamp vi sinh và ống mềm. Một phía của sản phẩm là mặt ferrule dùng với gioăng và cùm clamp; phía còn lại có nhiều gân để lắp vào ống mềm và cố định bằng cổ dê hoặc áo bấm inox. Sản phẩm thường được chế tạo từ inox 304 hoặc inox 316, phù hợp với thực phẩm, đồ uống, xử lý nước và các hệ thống lưu chất tương thích.
Bài viết này sẽ cung cấp cái nhìn chi tiết về đuôi chuột clamp inox – từ đặc điểm, cấu tạo, thông số kỹ thuật cho đến hướng dẫn lựa chọn, lắp đặt và bảo trì, giúp bạn có cơ sở để lựa chọn sản phẩm phù hợp cho hệ thống của mình.
Đuôi chuột clamp inox là một phụ kiện chuyển tiếp chuyên dụng, kết hợp mặt ferrule và đầu nối ống mềm trên cùng một sản phẩm . Thiết bị sở hữu những đặc điểm nổi bật sau:
Kết nối chuyển tiếp: Kết hợp mặt ferrule và đầu nối ống mềm trên cùng một phụ kiện, giúp chuyển đổi linh hoạt giữa hai hệ thống kết nối khác nhau.
Giữ ống chắc chắn: Phần đuôi chuột có nhiều gân giúp tăng khả năng bám giữ ống, hạn chế tuột trong quá trình vận hành .
Kết nối clamp nhanh: Mặt clamp hỗ trợ kết nối nhanh với van, bơm, bồn và đường ống thông qua gioăng và cùm kẹp .
Chất liệu inox cao cấp: Thường được chế tạo từ inox 304 hoặc inox 316, đáp ứng tiêu chuẩn vệ sinh và chống ăn mòn .
Đa dạng hình dạng: Có dạng thẳng và một số cấu hình dạng cong 90° hoặc 45° để phù hợp với các bố trí đường ống khác nhau .
Lưu ý quan trọng: Đây là một đầu chuyển đơn. Sản phẩm không mặc nhiên bao gồm gioăng, cùm clamp, đầu đuôi chuột thứ hai hoặc cổ dê nếu nhà cung cấp không ghi rõ. Cần phân biệt sản phẩm đơn với bộ clamp đuôi chuột hoàn chỉnh để lựa chọn đúng cấu hình.
Để có cái nhìn tổng quan hơn, bạn có thể tham khảo danh mục clamp inox vi sinh và phụ kiện inox vi sinh để phân biệt các loại đầu nối và phụ kiện khác nhau trong hệ thống inox vi sinh. Nếu cần các tùy chọn kết nối khác, bạn có thể tham khảo mặt clamp ren ngoài inox vi sinh hoặc mặt clamp ren trong inox vi sinh.
Đuôi chuột clamp inox được cấu tạo từ ba phần chính, mỗi phần đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của mối nối :
Có bề mặt phẳng để tiếp xúc với gioăng, tạo độ kín cho mối nối clamp .
Mép ngoài được tạo hình để cùm clamp ôm giữ, đảm bảo lực siết được phân bố đều .
Đường kính mặt ferrule không nhất thiết bằng đường kính đuôi chuột – nhiều cỡ đuôi chuột khác nhau có thể sử dụng chung một kích thước mặt ferrule .
Bề mặt cần phẳng, sạch và không có vết xước sâu để đảm bảo độ kín .
Liên kết mặt ferrule với phần đuôi chuột, tạo thành một khối thống nhất .
Đường dòng bên trong cần chuyển tiếp tương đối đều để hạn chế tổn thất áp suất.
Thành inox phải đủ chiều dày cho điều kiện vận hành.
Bề mặt tiếp xúc lưu chất cần được xử lý phù hợp yêu cầu vệ sinh (thường đạt độ nhám Ra 0.8µm hoặc tốt hơn) .
Được đưa vào bên trong ống mềm, các gân tạo ma sát và tăng khả năng chống tuột .
Đường kính ngoài phải tương thích với đường kính trong của ống để đảm bảo độ kín và giữ chặt .
Chiều dài phần có gân ảnh hưởng đến diện tích giữ ống, với loại "long barb" thường cho khả năng giữ ống tốt hơn .
Đo đường kính trong thực tế của ống mềm .
Kiểm tra dung sai và khả năng co giãn của vật liệu ống.
Chọn đường kính đuôi chuột gần với đường kính trong của ống .
Không dùng đầu quá lớn khiến ống bị giãn, rách hoặc nứt.
Không chọn đầu quá nhỏ làm giảm lực giữ và gây rò rỉ .
Xem xét đường kính trong của đầu nối để hạn chế thu hẹp dòng chảy.
Đo đường kính ngoài của mặt ferrule đang sử dụng.
Kiểm tra đường kính trong của đường dòng.
Xác định tiêu chuẩn DIN, SMS, ISO hoặc tiêu chuẩn tương ứng .
Chọn gioăng và cùm kẹp cùng kích thước.
Không suy ra kích thước mặt clamp chỉ từ DN của đường ống.
Cổ dê phù hợp cho hệ thống áp suất thấp và tháo lắp đơn giản .
Đai siết cần đủ rộng và không có cạnh sắc .
Áo bấm inox phù hợp khi cần khả năng giữ ống ổn định hơn .
Hệ thống rung động, áp suất hoặc nhiệt độ cao cần bộ ống được thiết kế chuyên dụng.
Không sử dụng dây thép hoặc vật liệu siết không kiểm soát được lực.
Đầu đuôi chuột được luồn hết chiều dài vào bên trong ống, thành ống đàn hồi ôm quanh các gân của đầu nối . Cổ dê hoặc áo bấm tạo lực ép từ bên ngoài, trong khi gân đuôi chuột tăng ma sát và hạn chế ống bị tuột . Khả năng kín phụ thuộc vào vật liệu ống, kích thước và lực siết.
Gioăng được đặt giữa mặt ferrule của đầu đuôi chuột và thiết bị đối diện . Hai mặt ferrule phải được căn chỉnh đồng trục, cùm clamp ôm lấy hai mép ferrule. Khi siết kẹp, gioăng được nén để tạo độ kín . Siết quá mức có thể làm gioăng lồi vào đường dòng.
Áp suất được quyết định bởi chi tiết có giới hạn thấp nhất (thường là ống mềm hoặc cổ dê) .
Nhiệt độ phụ thuộc vào ống mềm, gioăng và phương pháp siết .
Khả năng kháng hóa chất cần kiểm tra cho cả inox, ống và gioăng .
Không dùng nhiệt độ chịu đựng của inox làm nhiệt độ làm việc của toàn bộ cụm.
Không mặc định sử dụng được cho hơi, xăng dầu hoặc hóa chất mạnh.
Chuyển tiếp nhanh từ thiết bị clamp sang ống mềm .
Kết cấu gọn và dễ bố trí trong không gian nhỏ.
Phía clamp tháo lắp thuận tiện, hỗ trợ vệ sinh và bảo trì .
Inox có độ bền và khả năng chống ăn mòn tốt .
Có nhiều kích thước đuôi chuột và mặt ferrule để lựa chọn .
Có thể tái sử dụng đầu nối nếu còn đạt yêu cầu.
Phù hợp với đường ống cần di chuyển hoặc thay đổi vị trí .
Vùng tiếp xúc giữa gân và ống mềm có thể giữ lại lưu chất .
Cổ dê có thể bị lỏng khi rung động hoặc thay đổi nhiệt độ.
Siết quá chặt có thể làm hỏng thành ống .
Khả năng chịu áp thường bị giới hạn bởi ống và cơ cấu giữ ống .
Không phù hợp với mọi quy trình vô trùng .
Không nên lắp tại vị trí chịu tải kéo hoặc uốn liên tục.
Cần kiểm tra cả hai phía kết nối trong quá trình bảo trì.
Đuôi chuột clamp inox được ứng dụng rộng rãi trong nhiều lĩnh vực :
Kết nối đầu ra của bơm với ống mềm.
Đường cấp và xả lưu chất tạm thời.
Dây chuyền bia, sữa và nước giải khát .
Hệ thống chế biến thực phẩm lỏng .
Đường nước sạch và nước tinh khiết.
Thiết bị sản xuất mỹ phẩm và dược phẩm .
Đường hồi lưu hoặc vệ sinh CIP .
Hệ thống hóa chất có vật liệu tương thích.
Cô lập hệ thống và xả hết áp suất.
Cắt đầu ống mềm vuông góc.
Loại bỏ phần ống bị nứt, xơ hoặc biến dạng.
Làm sạch đuôi chuột, ferrule và gioăng.
Luồn ống qua hết chiều dài phần gân .
Đặt cổ dê đúng vùng có gân giữ.
Siết đều, không làm cắt hoặc bóp méo ống .
Đặt gioăng đúng tâm trên mặt ferrule.
Căn chỉnh mặt kết nối đối diện.
Lắp cùm clamp và siết đến mức quy định .
Thử kín ở áp suất thấp trước khi tăng tải.
Kiểm tra lại sau các chu kỳ nhiệt đầu tiên.
Theo dõi rò rỉ tại phần đuôi chuột và mặt clamp.
Kiểm tra cổ dê có bị lỏng, gỉ hoặc biến dạng.
Quan sát ống mềm có bị nứt, phồng hoặc chai cứng.
Kiểm tra gioăng sau mỗi lần tháo.
Làm sạch cặn trong các rãnh đuôi chuột.
Thay ống khi độ đàn hồi suy giảm.
Không tiếp tục sử dụng đầu nối bị móp hoặc xước sâu.
Thử kín sau khi lắp lại.
Kích thước phần đuôi chuột.
Đường kính mặt clamp.
Vật liệu inox 304 hoặc inox 316 .
Loại thẳng hoặc cong .
Chiều dày và độ hoàn thiện bề mặt.
Tiêu chuẩn kết nối.
Gioăng, cùm và cổ dê có đi kèm hay không.
Yêu cầu chứng nhận vật liệu .
Số lượng đặt hàng.
