Trong các dây chuyền cần vận hành ổn định lâu dài, mối nối hàn giúp giảm số lượng phụ kiện tháo rời và hạn chế nguy cơ lỏng kết nối. Van bướm điện nối hàn inox vi sinh kết hợp thân van vệ sinh với bộ truyền động điện, cho phép đóng mở hoặc điều tiết dòng chảy tự động. Sản phẩm được Cơ Khí An Thịnh Tân cung cấp với nhiều lựa chọn về kích thước, vật liệu, gioăng, điện áp và phương thức điều khiển.

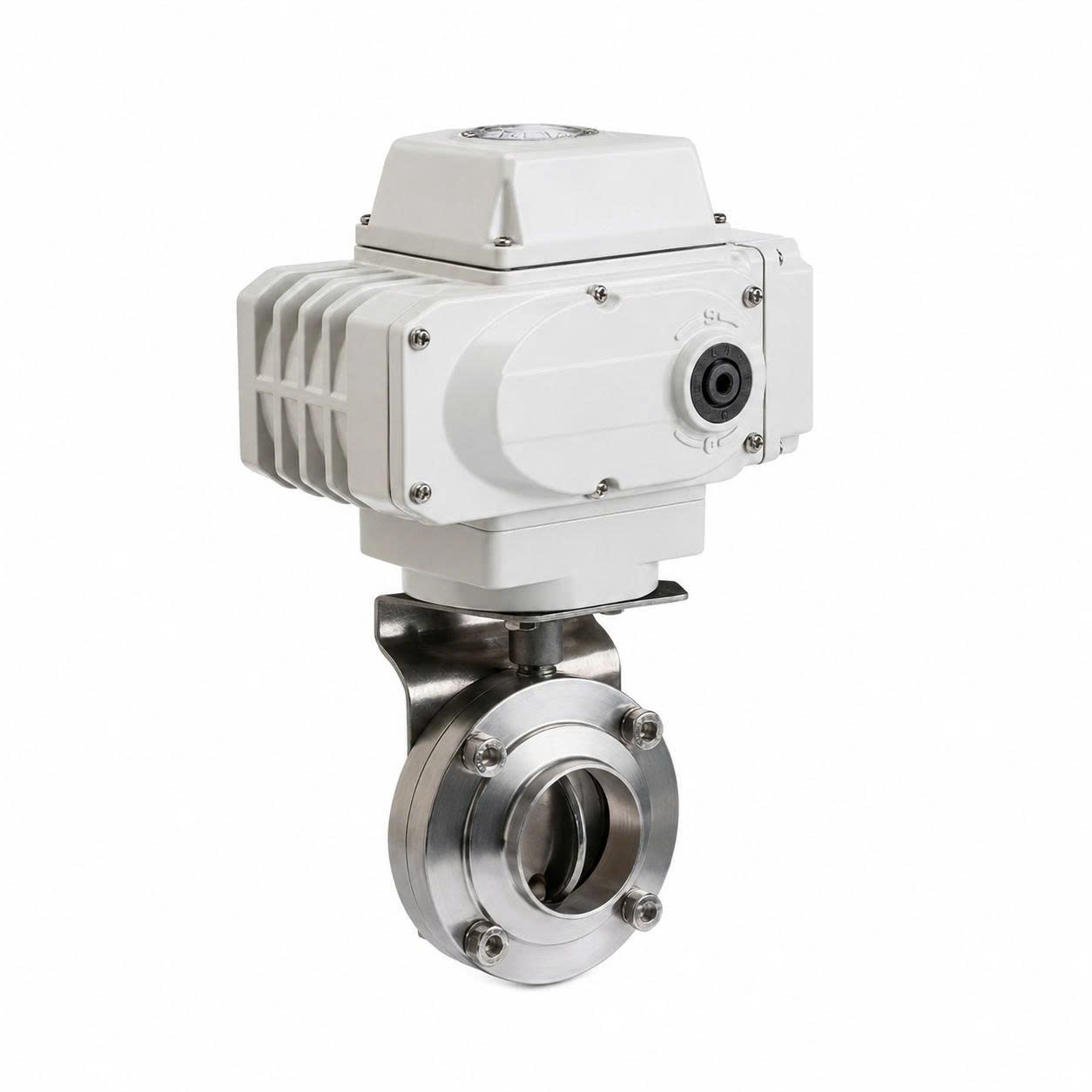

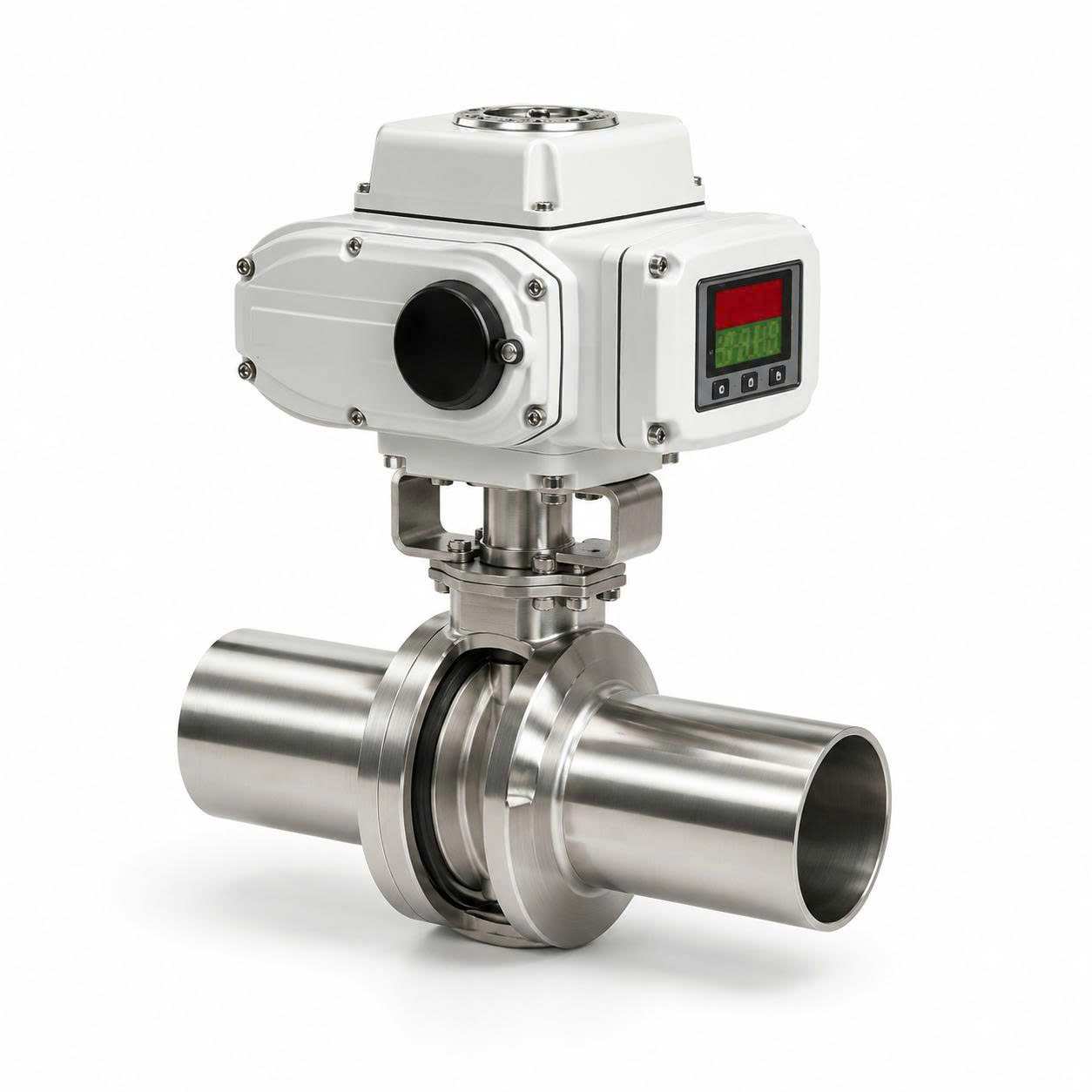

Van bướm điện nối hàn inox vi sinh là thiết bị kiểm soát dòng lưu chất trong đường ống bằng đĩa van dạng cánh bướm. Đĩa van được điều khiển bởi mô-tơ điện thay vì tay gạt hoặc cơ cấu khí nén.
Hai đầu van được hàn trực tiếp vào đường ống, tạo thành liên kết cố định. Thiết kế này phù hợp với dây chuyền ít thay đổi cấu hình, ưu tiên sự ổn định và không cần tháo van thường xuyên.
Thân, trục và đĩa van thường được sản xuất từ inox 304 hoặc inox 316L. Bề mặt tiếp xúc với lưu chất được hoàn thiện nhẵn nhằm hạn chế bám cặn và hỗ trợ quá trình làm sạch.
Van có thể hoạt động theo chế độ ON/OFF hoặc tuyến tính. Khi được tích hợp với tủ điện hay PLC, thiết bị cho phép điều khiển từ xa, giảm thao tác thủ công và nâng cao mức độ tự động hóa của dây chuyền.

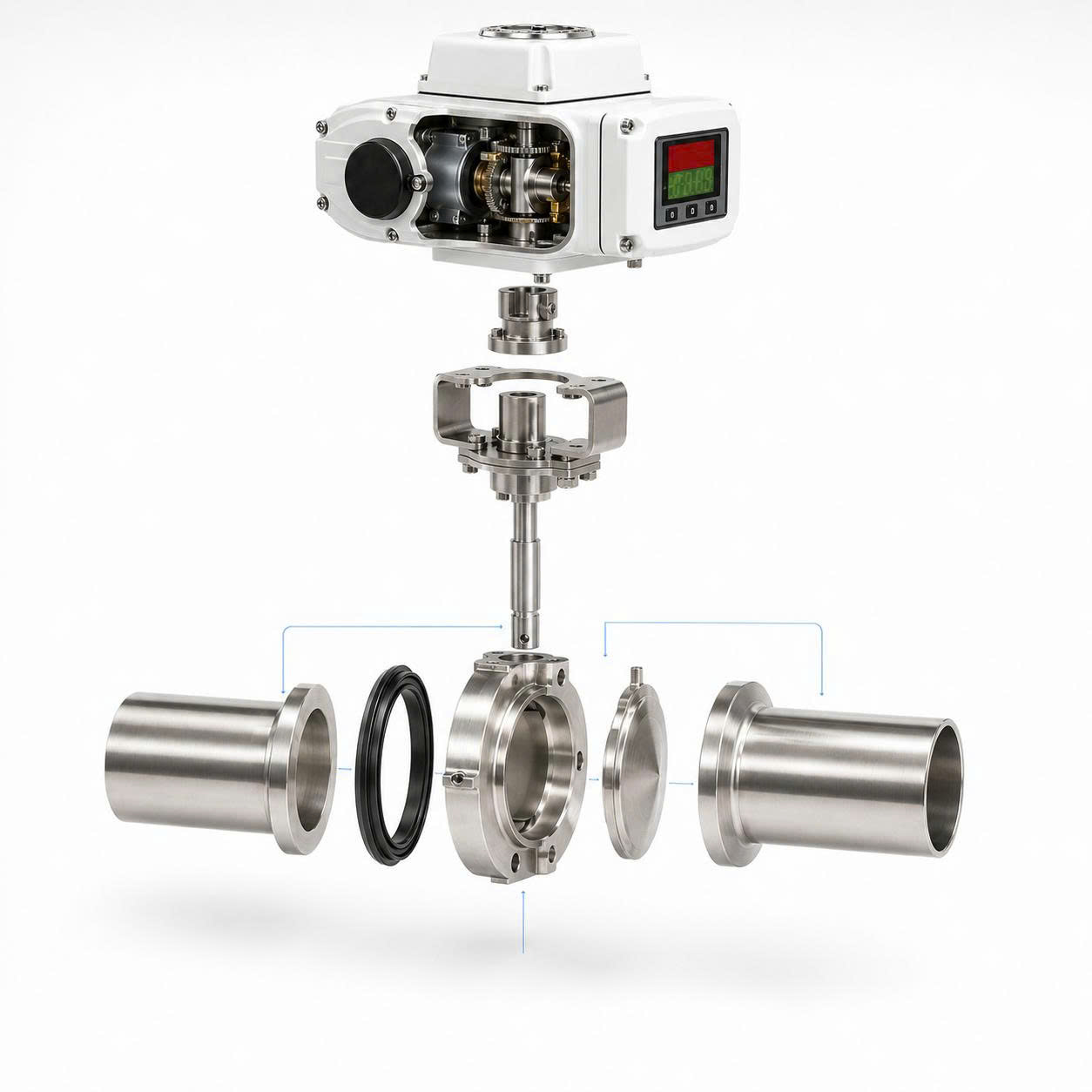

Một bộ van hoàn chỉnh thường gồm bộ truyền động điện, thân van, đĩa van, trục van, gioăng làm kín, bộ gá và hai đầu nối hàn.
Bộ truyền động được lắp trên thân van và có nhiệm vụ chuyển điện năng thành chuyển động quay. Bên trong thường có mô-tơ, bộ giảm tốc, công tắc hành trình, cơ cấu chỉ thị vị trí và cụm đấu nối điện.
Điện áp sử dụng phổ biến là 24V DC hoặc 220V AC. Một số bộ truyền động có thể sử dụng mức điện áp khác theo yêu cầu. Vì vậy, cần kiểm tra nguồn điện của tủ điều khiển trước khi đặt mua.
Thân van chứa đĩa, trục và gioăng làm kín. Vật liệu inox 304 hoặc inox 316L được lựa chọn theo tính chất lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh.
Bề mặt trong của thân van cần nhẵn, đồng đều và không có khuyết tật dễ lưu giữ cặn. Độ hoàn thiện bề mặt phải được xác định theo yêu cầu vệ sinh cụ thể của dây chuyền.
Đĩa van có dạng tròn và được đặt trong lòng đường ống. Trục van kết nối đĩa với bộ truyền động điện.
Khi trục quay, đĩa thay đổi vị trí so với hướng dòng chảy. Đĩa song song với dòng chảy tương ứng trạng thái mở; khi đĩa xoay về vị trí vuông góc và ép vào gioăng, van chuyển sang trạng thái đóng.
Gioăng được bố trí giữa đĩa và thân van, có nhiệm vụ duy trì độ kín khi van đóng. Các vật liệu thường gặp gồm EPDM, silicone hoặc PTFE.
Mỗi vật liệu có giới hạn khác nhau về nhiệt độ, độ đàn hồi và khả năng kháng hóa chất. Việc chọn sai gioăng có thể gây trương nở, chai cứng, biến dạng hoặc rò rỉ sau một thời gian vận hành.
Hai đầu van được gia công để hàn trực tiếp với đường ống. Mối hàn giúp tạo tuyến ống liền mạch và giảm số lượng phụ kiện nối trung gian.
Hiệu quả của kiểu kết nối này phụ thuộc nhiều vào kỹ thuật thi công. Nếu hàn không đúng quy trình, thân van có thể bị biến dạng, bề mặt trong xuất hiện vùng lưu cặn hoặc gioăng bị ảnh hưởng bởi nhiệt.

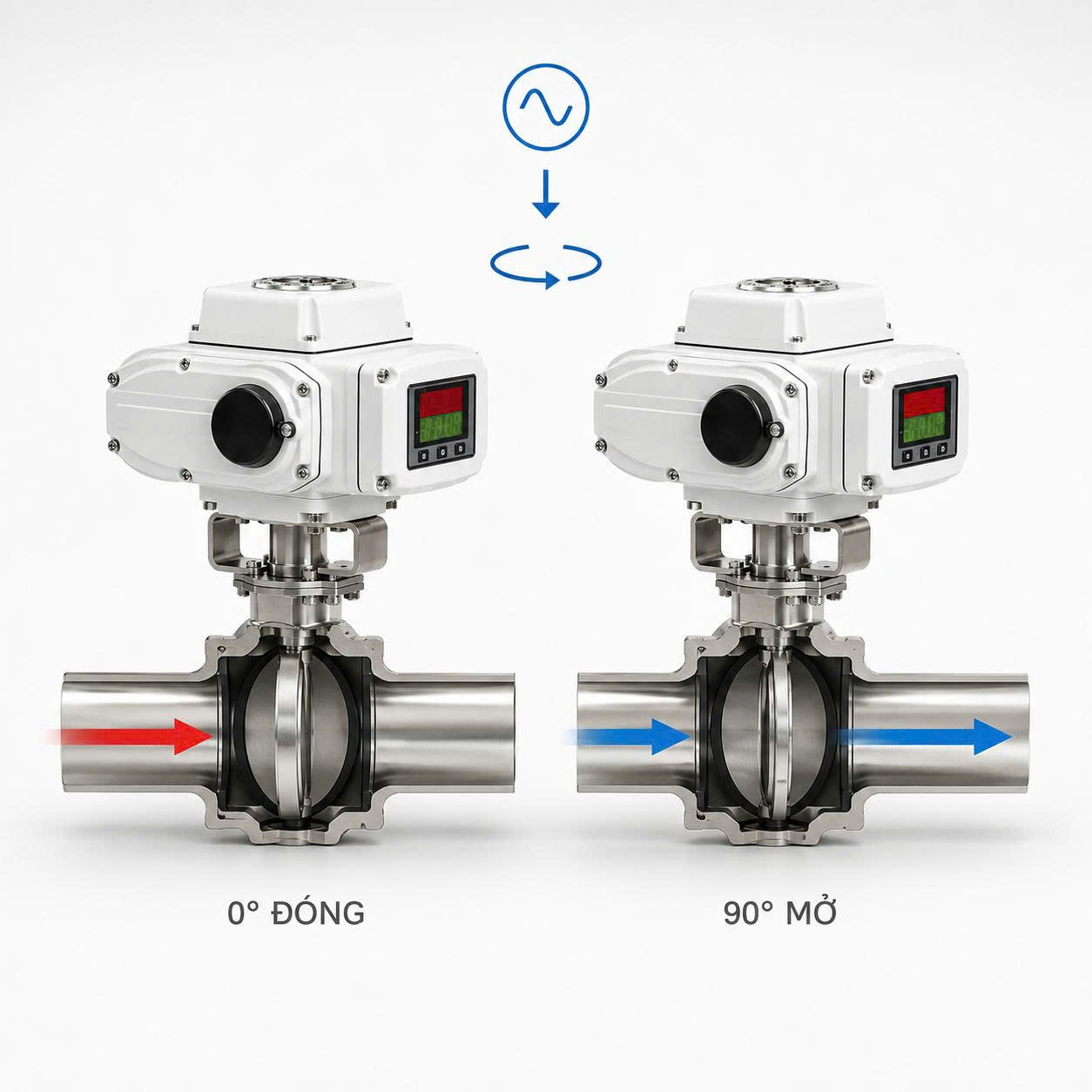

Khi bộ truyền động nhận tín hiệu mở, mô-tơ bắt đầu quay. Chuyển động được truyền qua hệ bánh răng đến trục van, làm đĩa van xoay dần khỏi vị trí đóng.
Khi đĩa đạt đến góc mở đã thiết lập, công tắc hành trình hoặc mạch điều khiển dừng mô-tơ. Lưu chất đi qua phần tiết diện được mở trong thân van.
Khi nhận tín hiệu đóng, mô-tơ quay theo chiều ngược lại. Đĩa van trở về vị trí ép sát vào gioăng để ngăn dòng chảy. Bộ điện dừng khi van đạt hết hành trình.
Van thường có hai phương thức điều khiển:
Điều khiển ON/OFF: Van hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Phương án này phù hợp với nhiệm vụ cấp, ngắt và chuyển dòng.
Điều khiển tuyến tính: Góc mở thay đổi theo tín hiệu điều khiển, cho phép điều chỉnh lượng lưu chất đi qua trong phạm vi làm việc của van.
Khả năng điều tiết thực tế còn phụ thuộc kích thước, đặc tuyến van, áp suất và tính chất lưu chất. Không nên mặc định góc mở của đĩa luôn tỷ lệ tuyến tính với lưu lượng.
Hai đầu hàn tạo thành mối nối cố định với đường ống. Khi được thi công đúng kỹ thuật, kết cấu này hạn chế hiện tượng lỏng đầu nối do rung động hoặc vận hành kéo dài.
Van không cần đai ốc rắc co hoặc cùm clamp tại hai đầu. Điều này giúp tuyến ống gọn hơn và giảm số lượng vị trí cần kiểm tra trong quá trình vận hành.
Bộ truyền động điện cho phép điều khiển van từ xa. Khi kết nối với tủ điện hoặc PLC, van có thể hoạt động theo trình tự của dây chuyền và phản hồi trạng thái về hệ thống điều khiển nếu được trang bị chức năng tương ứng.
Khi mở hoàn toàn, đĩa van nằm gần song song với dòng chảy. Cấu tạo tương đối đơn giản giúp lưu chất đi qua thuận lợi và hạn chế tổn thất áp suất so với một số loại van có kết cấu phức tạp hơn.
Mối nối hàn phù hợp có thể tạo bề mặt chuyển tiếp liền mạch và giảm khe hở tại vị trí kết nối. Tuy nhiên, ưu điểm này chỉ đạt được khi mối hàn được hoàn thiện tốt và xử lý bề mặt đúng yêu cầu.
Theo nội dung tổng quan về thép không gỉ, vật liệu này có khả năng chống ăn mòn nhờ lớp thụ động hình thành trên bề mặt. Dù vậy, inox không chống được mọi hóa chất trong tất cả điều kiện. Việc chọn inox 304 hay inox 316L vẫn phải căn cứ vào lưu chất và môi trường sử dụng.
Bên cạnh những ưu điểm, kết nối hàn cũng có một số giới hạn:
Không tháo van nhanh như kết nối clamp hoặc rắc co.
Việc thay thế có thể cần cắt và hàn lại đường ống.
Chất lượng mối nối phụ thuộc tay nghề thợ hàn.
Nhiệt khi hàn có thể ảnh hưởng đến gioăng và thân van.
Cần làm sạch và xử lý bề mặt sau hàn.
Không phù hợp với dây chuyền thường xuyên thay đổi cấu hình.
Do đó, van nối hàn nên được lựa chọn khi hệ thống đã có thiết kế tương đối ổn định và không yêu cầu tháo van thường xuyên.
Sản phẩm phù hợp trong những trường hợp sau:
Hệ thống đường ống được thiết kế cố định lâu dài.
Dây chuyền vận hành liên tục và ít thay đổi cấu hình.
Vị trí lắp đặt không cần tháo van thường xuyên.
Không gian hạn chế, cần giảm phụ kiện nối ngoài.
Hệ thống ưu tiên giảm số lượng mối nối tháo rời.
Dây chuyền có khả năng vệ sinh tại chỗ.
Đơn vị thi công có đủ năng lực hàn inox vi sinh.
Nếu hệ thống cần tháo lắp thường xuyên để vệ sinh hoặc thay thế, kết nối clamp hoặc rắc co có thể thuận tiện hơn.
| Tiêu chí | Nối hàn | Nối clamp | Nối rắc co |
|---|---|---|---|
| Đặc điểm | Liên kết cố định | Liên kết bằng cùm kẹp | Liên kết bằng đai ốc ren |
| Khả năng tháo lắp | Khó, thường phải cắt ống | Nhanh và thuận tiện | Có thể tháo bằng dụng cụ phù hợp |
| Số phụ kiện ngoài | Ít | Có cùm và gioăng | Có đai ốc và gioăng |
| Bảo trì thủ công | Kém linh hoạt hơn | Thuận tiện | Tương đối thuận tiện |
| Yêu cầu thi công | Cần kỹ thuật hàn | Căn chỉnh ferrule và gioăng | Căn chỉnh ren, gioăng |
| Phù hợp | Tuyến ống cố định | Dây chuyền tháo vệ sinh thường xuyên | Hệ thống cần độ chắc và khả năng tháo rời |
Bảng so sánh chỉ mang tính định hướng. Áp suất làm việc, độ kín và mức độ vệ sinh phải được đánh giá theo đúng kết cấu, tiêu chuẩn và thông số của từng sản phẩm.

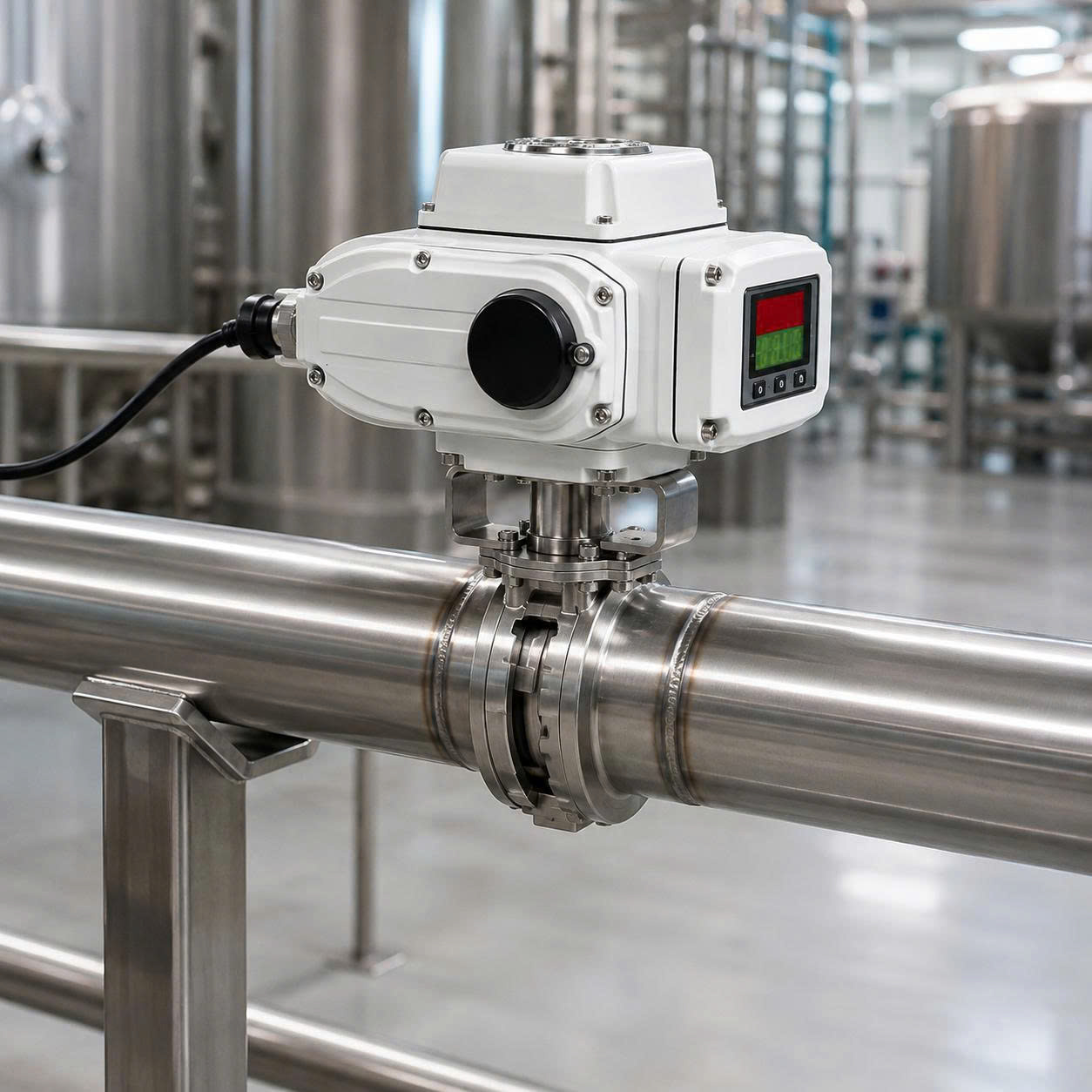

Van bướm điện nối hàn inox vi sinh có thể được sử dụng trong:
Dây chuyền chế biến thực phẩm dạng lỏng.
Hệ thống sản xuất sữa và sản phẩm từ sữa.
Dây chuyền bia, rượu và nước giải khát.
Hệ thống vận chuyển nước tinh khiết.
Dây chuyền sản xuất mỹ phẩm.
Một số ứng dụng dược phẩm phù hợp với cấp độ của van.
Hệ thống pha trộn và cấp nguyên liệu.
Hệ thống vệ sinh tại chỗ CIP khi cấu hình đáp ứng.
Tuyến ống tự động ít phải tháo rời.
Van bướm thích hợp với nhiều lưu chất có độ nhớt thấp đến trung bình. Đối với lưu chất có hạt lớn, tính mài mòn mạnh, độ nhớt cao hoặc yêu cầu vô trùng nghiêm ngặt, cần đánh giá riêng trước khi sử dụng.
Khách hàng có thể tham khảo danh mục van bướm inox vi sinh để so sánh các phương thức vận hành bằng tay, điện hoặc khí nén. Danh mục van inox vi sinh cũng cung cấp thêm nhiều lựa chọn theo đặc tính lưu chất và yêu cầu công nghệ. Để hiểu rõ hơn về vật liệu chế tạo và các tiêu chuẩn trong ngành, quý khách có thể tham khảo thêm về inox vi sinh.
Cần kiểm tra đường kính ngoài, đường kính trong và độ dày thành ống. Không nên chọn van chỉ dựa trên tên kích thước vì mỗi tiêu chuẩn có thể áp dụng quy ước khác nhau.
Hai đầu van và đường ống phải tương thích về kích thước, vật liệu và chiều dày để bảo đảm chất lượng mối hàn.
Inox 304 phù hợp với nhiều ứng dụng thực phẩm, đồ uống và nước thông thường. Inox 316L thường được cân nhắc khi lưu chất, hóa chất vệ sinh hoặc môi trường xung quanh có tính ăn mòn cao hơn.
Việc lựa chọn phải dựa trên tên lưu chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Không nên mặc định inox 316L tương thích với mọi hóa chất.
EPDM, silicone và PTFE có đặc tính khác nhau. Cần xác định:
Loại lưu chất.
Nhiệt độ vận hành.
Nhiệt độ vệ sinh.
Hóa chất sử dụng.
Tần suất đóng mở.
Yêu cầu vệ sinh của dây chuyền.
Điện áp của bộ điện phải đồng nhất với nguồn cấp tại tủ điều khiển. Không được đấu nguồn 220V cho bộ truyền động 24V hoặc ngược lại.
Ngoài điện áp, cần xem xét công suất tiêu thụ, dòng khởi động và yêu cầu bảo vệ mạch điện.
Điều khiển ON/OFF phù hợp khi van chỉ thực hiện chức năng đóng hoặc mở. Điều khiển tuyến tính phù hợp khi cần thay đổi góc mở theo tín hiệu từ hệ thống.
Nếu cần điều tiết lưu lượng chính xác, nên đánh giá thêm đặc tuyến van và dải làm việc thay vì chỉ lựa chọn bộ điện tuyến tính.
Mô-men của bộ truyền động phải đủ để thắng lực ma sát của gioăng và lực tác động từ lưu chất. Bộ điện có mô-men quá thấp có thể làm van không đóng kín hoặc không đạt hết hành trình.
Khi tích hợp van với PLC, cần làm rõ:
Điện áp nguồn.
Tín hiệu điều khiển.
Tín hiệu phản hồi vị trí.
Chế độ ON/OFF hay tuyến tính.
Yêu cầu điều khiển tại chỗ.
Trạng thái mong muốn khi mất nguồn.
Hai đầu đường ống phải thẳng hàng và không tạo lực kéo lên thân van. Sai lệch tâm có thể làm thân van biến dạng, đĩa cọ vào gioăng hoặc khiến van không đóng kín.
Trước khi hàn, cần kiểm tra hướng dẫn của nhà sản xuất và tháo gioăng, bộ truyền động hoặc các chi tiết nhạy nhiệt nếu cấu tạo cho phép. Không hàn nguyên cụm khi chưa có biện pháp bảo vệ phù hợp.
Nhiệt độ quá cao có thể làm biến dạng đầu hàn, ảnh hưởng đến thân van hoặc giảm tuổi thọ gioăng. Người thi công cần sử dụng phương pháp, dòng hàn và trình tự hàn phù hợp với chiều dày vật liệu.
Quá trình hàn cần hạn chế oxy hóa và tạo xỉ ở mặt trong đường ống. Mối hàn không đều hoặc có khe có thể trở thành vị trí lưu giữ cặn, làm giảm hiệu quả vệ sinh.
Sau khi hàn, cần loại bỏ màu nhiệt, cặn và tạp chất theo quy trình phù hợp. Bề mặt phải được kiểm tra để bảo đảm không có cạnh sắc hoặc khuyết tật ảnh hưởng đến dòng chảy.
Chỉ lắp các bộ phận sau khi thân van đã nguội hoàn toàn. Gioăng phải nằm đúng vị trí, không xoắn và không bị kẹp lệch.
Trước khi đưa vào sử dụng, cần kiểm tra:
Chiều quay của mô-tơ.
Hành trình đóng mở.
Độ kín của van.
Tín hiệu điều khiển.
Tín hiệu phản hồi.
Tình trạng mối hàn.
Khả năng đóng kín của đĩa.
Van điện phù hợp với hệ thống có sẵn nguồn điện và không muốn đầu tư thêm máy nén khí, bộ lọc hoặc đường ống khí. Bộ điện cũng thuận tiện khi cần điều khiển tuyến tính hoặc duy trì vị trí van mà không cấp khí liên tục.
Van khí nén thường có tốc độ đóng mở nhanh và phù hợp với nhà máy đã có hệ thống khí nén trung tâm. Nếu dây chuyền cần tháo lắp nhanh, khách hàng có thể tham khảo van bướm khí nén nối clamp inox vi sinh. Với hệ thống cần mối nối ren chắc chắn nhưng vẫn có thể tháo rời, van bướm khí nén nối rắc co inox vi sinh là một lựa chọn khác.
Không có phương thức điều khiển phù hợp cho mọi dây chuyền. Quyết định cần dựa trên nguồn năng lượng hiện hữu, tốc độ đóng mở, mô-men, tín hiệu điều khiển và yêu cầu an toàn khi mất nguồn.
Giá van phụ thuộc vào:
Kích thước.
Inox 304 hoặc inox 316L.
Tiêu chuẩn đầu hàn.
Vật liệu gioăng.
Điện áp bộ truyền động.
Mô-men đầu điện.
Điều khiển ON/OFF hoặc tuyến tính.
Tín hiệu phản hồi.
Cấp bảo vệ.
Xuất xứ và thương hiệu.
Hồ sơ kỹ thuật và chính sách bảo hành.
Để nhận báo giá chính xác, khách hàng nên cung cấp kích thước đường ống, tiêu chuẩn kết nối, lưu chất, nhiệt độ, áp suất, điện áp và tín hiệu điều khiển.
Cơ Khí An Thịnh Tân cung cấp thiết bị và phụ kiện phục vụ nhiều hệ thống inox vi sinh. Khách hàng được hỗ trợ xác định kích thước, vật liệu thân van, loại gioăng, điện áp và phương thức điều khiển phù hợp.
Tư vấn đúng ngay từ đầu giúp hạn chế các sai sót như chọn sai kích thước đầu hàn, sử dụng gioăng không tương thích hoặc lựa chọn bộ truyền động thiếu mô-men.
Tùy sản phẩm, khách hàng có thể yêu cầu thông tin xuất xứ, tài liệu kỹ thuật, chứng từ liên quan và chính sách bảo hành trước khi đặt hàng.
Van nối hàn được liên kết cố định với đường ống.
Van clamp sử dụng cùm kẹp để tháo nhanh, còn van rắc co sử dụng đai ốc ren.
Nối hàn phù hợp với hệ thống cố định; clamp và rắc co thuận tiện hơn khi cần bảo trì thường xuyên.
Có thể, nhưng thường phải cắt tại vị trí phù hợp hoặc thiết kế sẵn một cụm tháo rời ở phần khác của đường ống.
Vì vậy, khả năng bảo trì cần được tính toán ngay khi thiết kế hệ thống.
Inox 304 phù hợp với nhiều môi trường thông thường.
Inox 316L thường được lựa chọn khi yêu cầu khả năng chống ăn mòn cao hơn.
Quyết định phải dựa trên lưu chất, nhiệt độ và hóa chất vệ sinh.
Cả hai mức điện áp 24V và 220V đều phổ biến.
Việc lựa chọn phụ thuộc vào nguồn điện của tủ điều khiển và yêu cầu an toàn của dây chuyền. Phải kiểm tra nhãn thiết bị trước khi cấp nguồn.
ON/OFF phù hợp khi chỉ cần đóng hoặc mở van.
Điều khiển tuyến tính phù hợp khi cần thay đổi góc mở theo tín hiệu.
Nếu yêu cầu kiểm soát lưu lượng chính xác, cần đánh giá thêm đặc tuyến của van.
Nên tháo hoặc bảo vệ các bộ phận nhạy nhiệt theo hướng dẫn của nhà sản xuất.
Nhiệt hàn có thể làm hỏng gioăng, ảnh hưởng đến bộ điện hoặc gây biến dạng thân van.
Có, nếu điện áp và tín hiệu của bộ truyền động tương thích với PLC.
Cần xác định tín hiệu điều khiển, phản hồi vị trí và chế độ vận hành trước khi đặt hàng.
Chỉ sử dụng khi vật liệu thân, gioăng, bộ truyền động, áp suất và nhiệt độ định mức đáp ứng chu trình CIP/SIP cụ thể.
Không nên mặc định mọi van inox vi sinh đều phù hợp với mọi chế độ vệ sinh.
