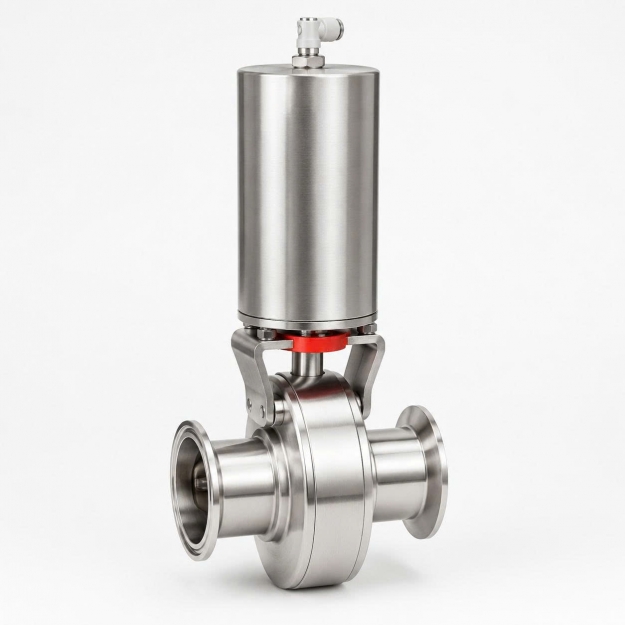

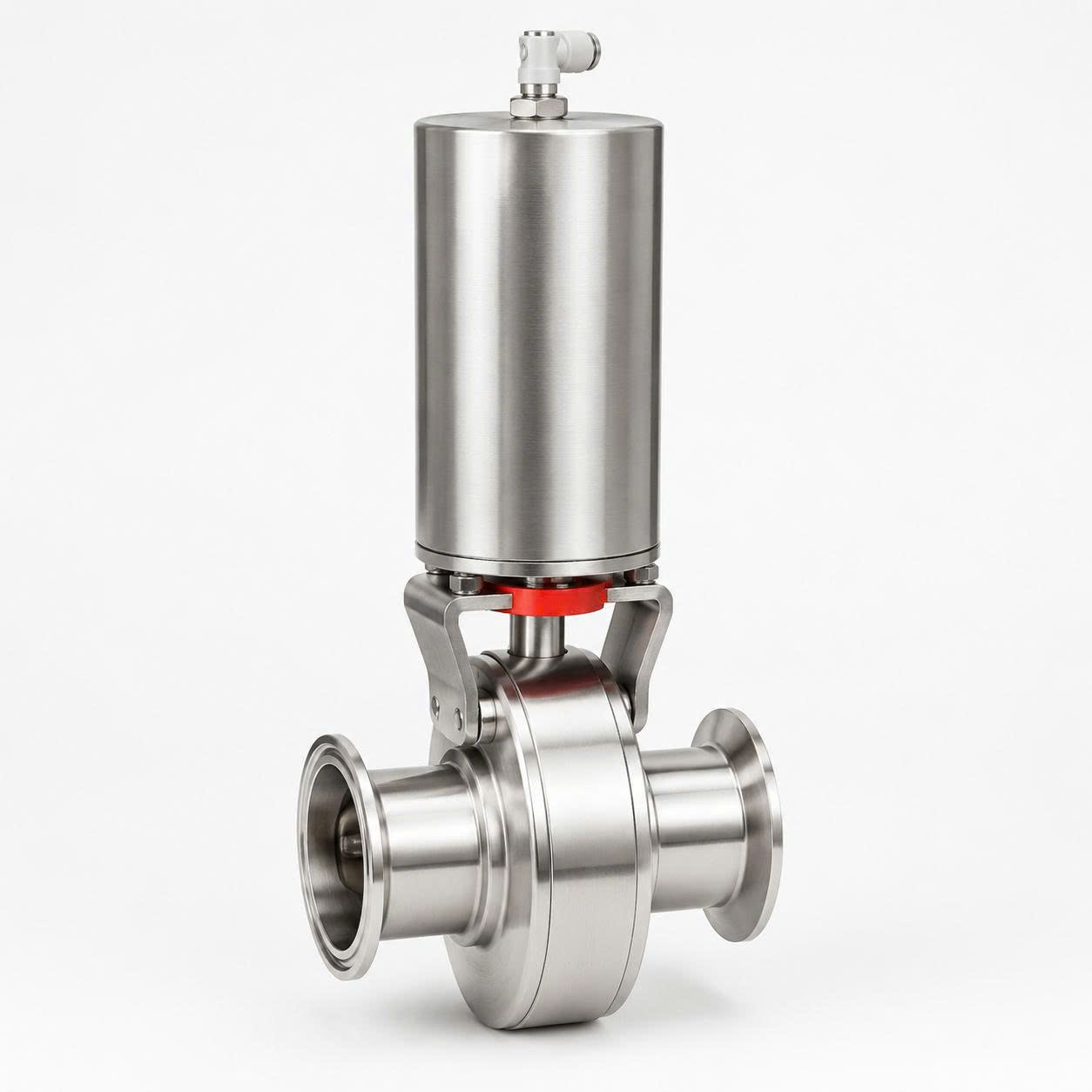

Van bướm khí nén nối clamp inox vi sinh là thiết bị đóng mở tự động, kết hợp thân van inox SUS 304 hoặc SUS 316, đầu nối clamp tháo lắp nhanh và bộ truyền động khí nén. Sản phẩm phù hợp với hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước tinh khiết. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu gioăng và cơ cấu truyền động phù hợp với điều kiện vận hành thực tế.
Van bướm khí nén nối clamp inox vi sinh là van bướm vi sinh vận hành tự động bằng khí nén, sử dụng đĩa van xoay 90 độ để đóng hoặc mở dòng lưu chất . Kết nối clamp gồm đầu ferrule, gioăng và cùm clamp, cho phép tháo lắp nhanh để vệ sinh, bảo trì mà không cần dụng cụ chuyên dụng . Sản phẩm phù hợp với dây chuyền yêu cầu độ sạch cao và tự động hóa.
Sản phẩm là một biến thể vận hành tự động thuộc nhóm van bướm inox vi sinh, được thiết kế cho các hệ thống cần đóng mở nhanh và hạn chế thao tác thủ công.

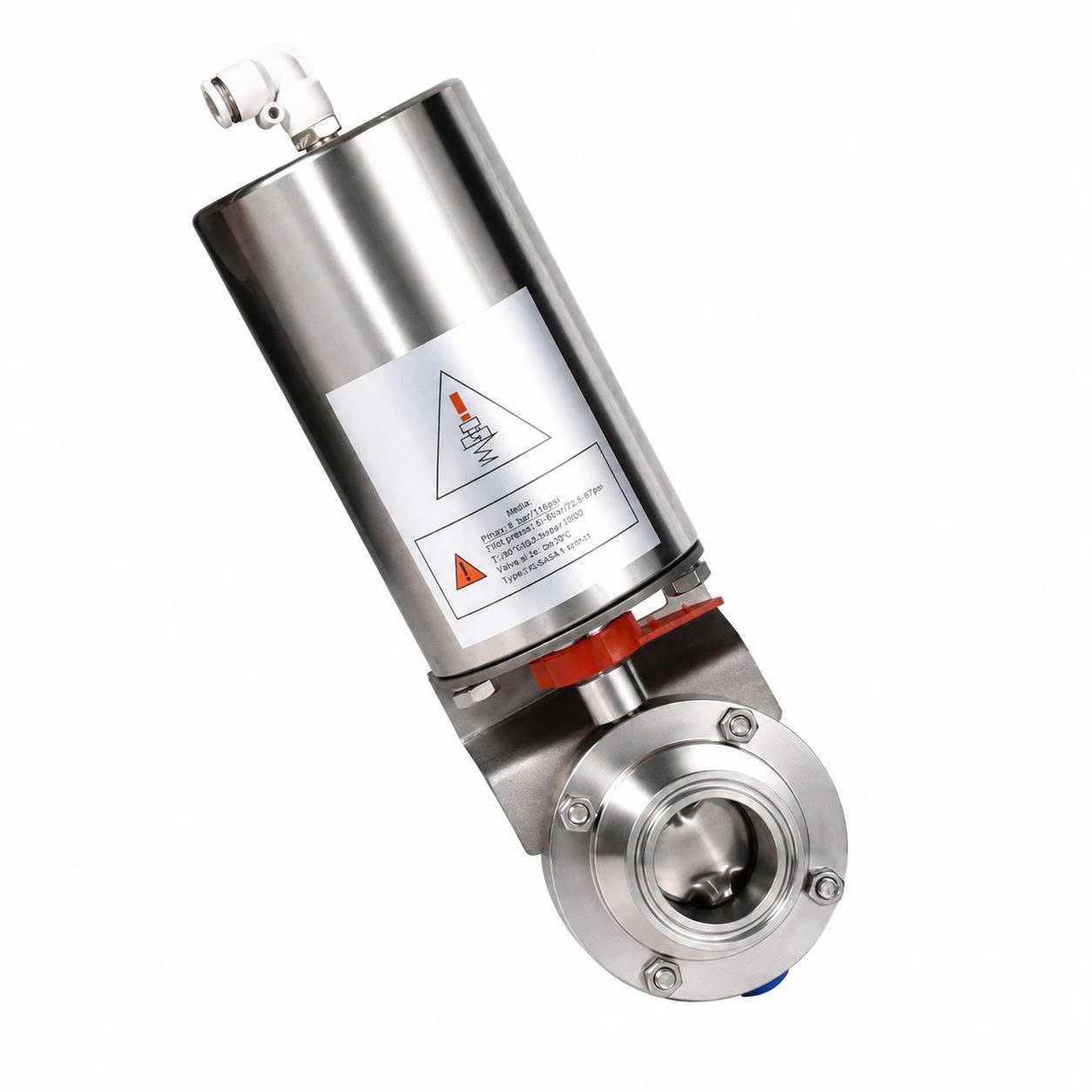

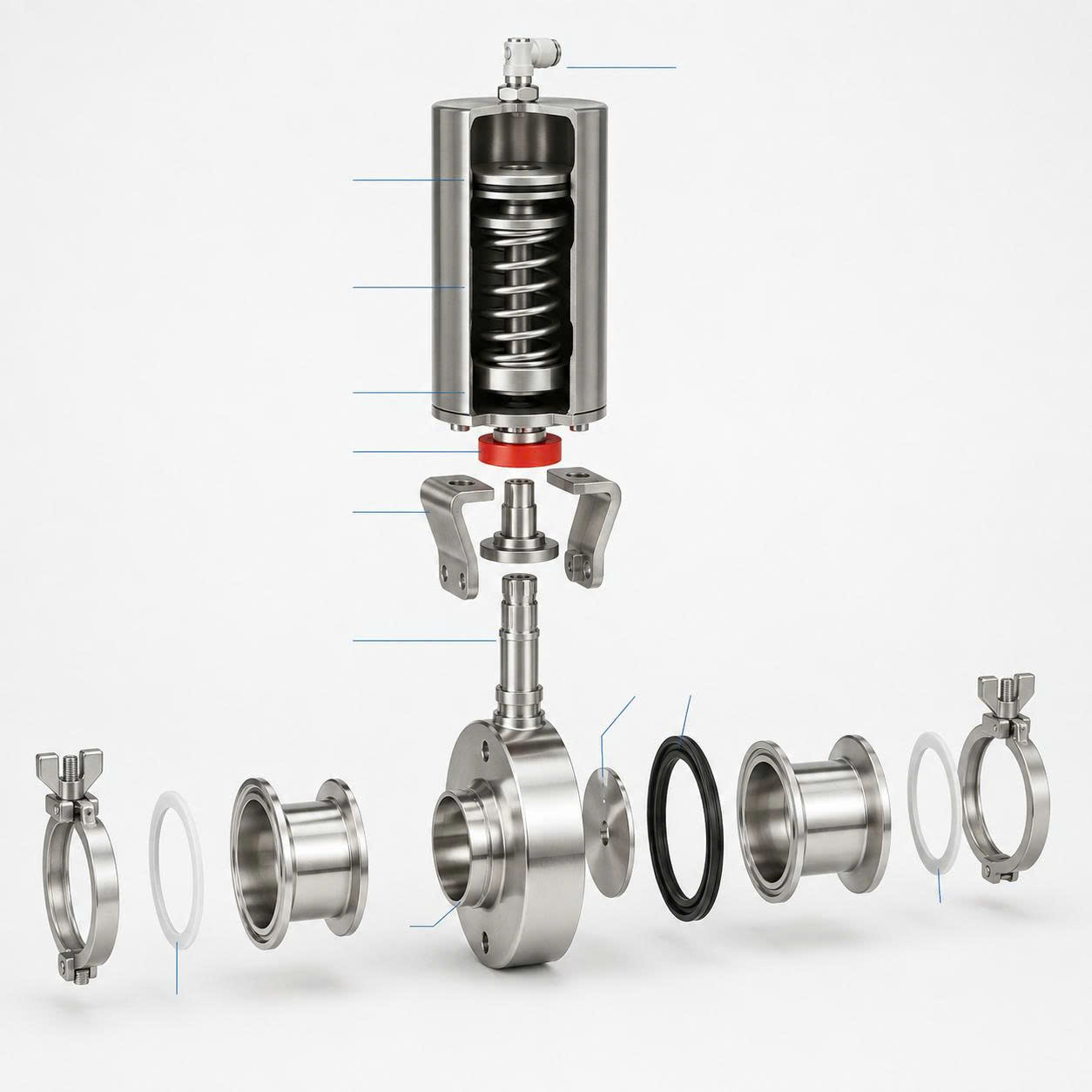

Van bướm khí nén nối clamp inox vi sinh có cấu tạo gồm các bộ phận chính sau :
Bộ truyền động khí nén: Có dạng tác động đơn (lò xo hồi vị) hoặc tác động kép, vỏ ngoài thường bằng inox 304 hoặc nhôm sơn tĩnh điện.
Trục truyền động: Kết nối bộ truyền động với đĩa van, truyền lực xoay 90 độ.
Thân van: Thường gồm hai mảnh inox ghép lại với nhau bằng bu lông và đai ốc, bề mặt được đánh bóng đạt độ nhám Ra ≤ 0.8μm .
Đĩa van: Có hình cánh bướm, gắn liền với trục, chia làm hai nửa, trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua.
Gioăng làm kín: Bộ phận quan trọng nhất để đảm bảo van đóng kín tuyệt đối, không rò rỉ lưu chất.
Hai đầu nối clamp: Dạng ferrule và cùm clamp bằng inox, kết nối nhanh với đường ống.
Đây là cấu trúc phổ biến trong nhóm van inox vi sinh dùng cho dây chuyền thực phẩm, đồ uống, dược phẩm và xử lý nước.

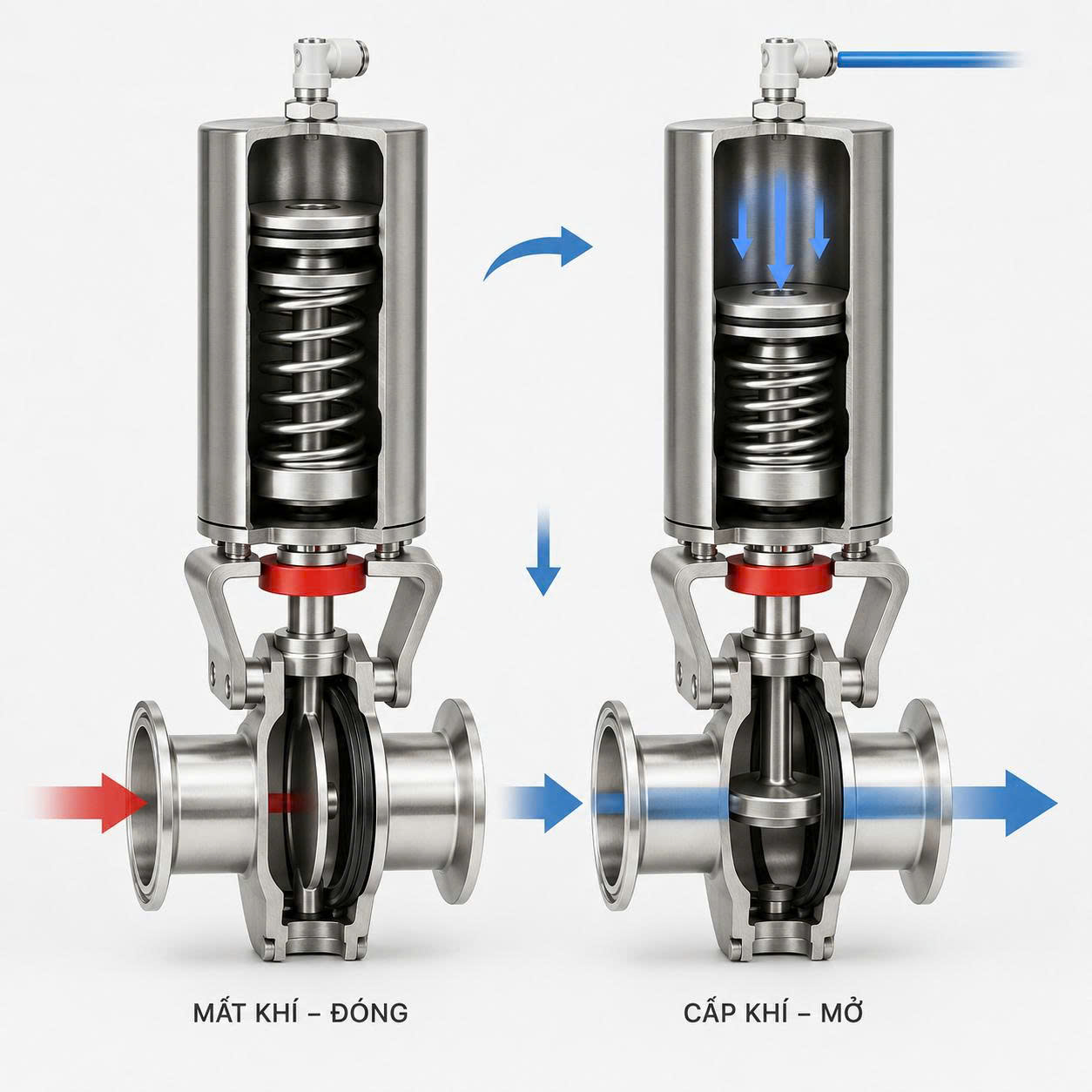

Nguyên lý hoạt động của van bướm khí nén nối clamp inox vi sinh như sau :
Khí nén đi vào actuator tạo chuyển động quay cho trục truyền động.
Trục truyền lực xuống đĩa van, làm đĩa quay 90 độ.
Đĩa quay song song với dòng chảy để mở van.
Đĩa quay vuông góc với dòng chảy để đóng van.
Van tác động đơn: sử dụng khí nén cho một chiều, lò xo hồi vị cho chiều ngược lại (fail-close hoặc fail-open tùy cấu hình).
Van tác động kép: sử dụng khí nén cho cả chiều đóng và mở.
Van bướm khí nén inox vi sinh có ba kiểu kết nối chính :
Tháo lắp nhanh, không cần dụng cụ chuyên dụng.
Thuận tiện vệ sinh và thay gioăng.
Phù hợp với hệ thống cần bảo trì thường xuyên và vệ sinh CIP/SIP.
Là kiểu kết nối phổ biến nhất cho van bướm vi sinh.
Van bướm khí nén nối rắc co inox vi sinh sử dụng bộ nối rắc co (ren) để kết nối, bảo đảm liên kết chắc chắn nhưng vẫn thuận tiện khi cần tháo van. Phù hợp với hệ thống bán cố định, đường ống nhỏ hoặc không gian hạn chế .
Van bướm khí nén nối hàn inox vi sinh được hàn trực tiếp vào đường ống, mang lại liên kết chắc chắn, chịu áp lực tốt. Phù hợp với hệ thống cần kết nối cố định và vận hành lâu dài, yêu cầu độ kín tối đa. Hạn chế là khó tháo dỡ để bảo trì .
Inox 304: Phù hợp với nhiều môi trường thực phẩm và nước thông thường, có khả năng chống ăn mòn ở mức cơ bản .
Inox 316L: Có khả năng chống ăn mòn tốt hơn nhờ bổ sung 2-3% Molybdenum (Mo), làm việc tốt trong môi trường chloride và hóa chất có tính ăn mòn cao hơn . Giá thành cao hơn đáng kể so với inox 304.
Bề mặt nhẵn (độ nhám Ra ≤ 0.8μm) giúp hạn chế bám cặn và hỗ trợ vệ sinh, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm .
Inox vi sinh thường được gia công bề mặt nhẵn nhằm nâng cao khả năng vệ sinh và hạn chế lưu chất bám lại trên thiết bị.
Về bản chất, inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn.
Việc lựa chọn gioăng phải dựa trên lưu chất, nhiệt độ và hóa chất vệ sinh :
EPDM: Đàn hồi tốt, làm kín hiệu quả, làm việc ở nhiệt độ -15°C đến 130°C. Phù hợp với nước, hóa chất nhẹ, dung dịch vệ sinh CIP.
Silicone: Mềm dẻo, phù hợp với ứng dụng nhiệt từ -50°C đến 180°C, thường dùng cho thực phẩm và dược phẩm.
PTFE (Teflon): Khả năng kháng hóa chất tốt, chịu nhiệt từ -35°C đến 200°C, nhưng kém đàn hồi hơn EPDM và Silicone, thường yêu cầu lực siết chặt hơn để làm kín.
Viton (FPM): Chịu nhiệt và hóa chất tốt, làm việc ở -30°C đến 230°C .
Van bướm khí nén nối clamp inox vi sinh sở hữu nhiều ưu điểm vượt trội :
Đóng mở tự động và nhanh chóng (thời gian đóng mở khoảng 1-2 giây) .
Dễ tích hợp với hệ thống PLC và tự động hóa.
Kết nối clamp tháo lắp thuận tiện, dễ dàng bảo trì.
Bề mặt nhẵn, dễ vệ sinh, hạn chế vi khuẩn bám dính.
Chống ăn mòn tốt, độ bền cao.
Có thể kết hợp van điện từ, limit switch và positioner để điều khiển từ xa và giám sát vị trí.
Tác động đơn có thể đưa van về trạng thái an toàn (fail-close hoặc fail-open) khi mất khí.

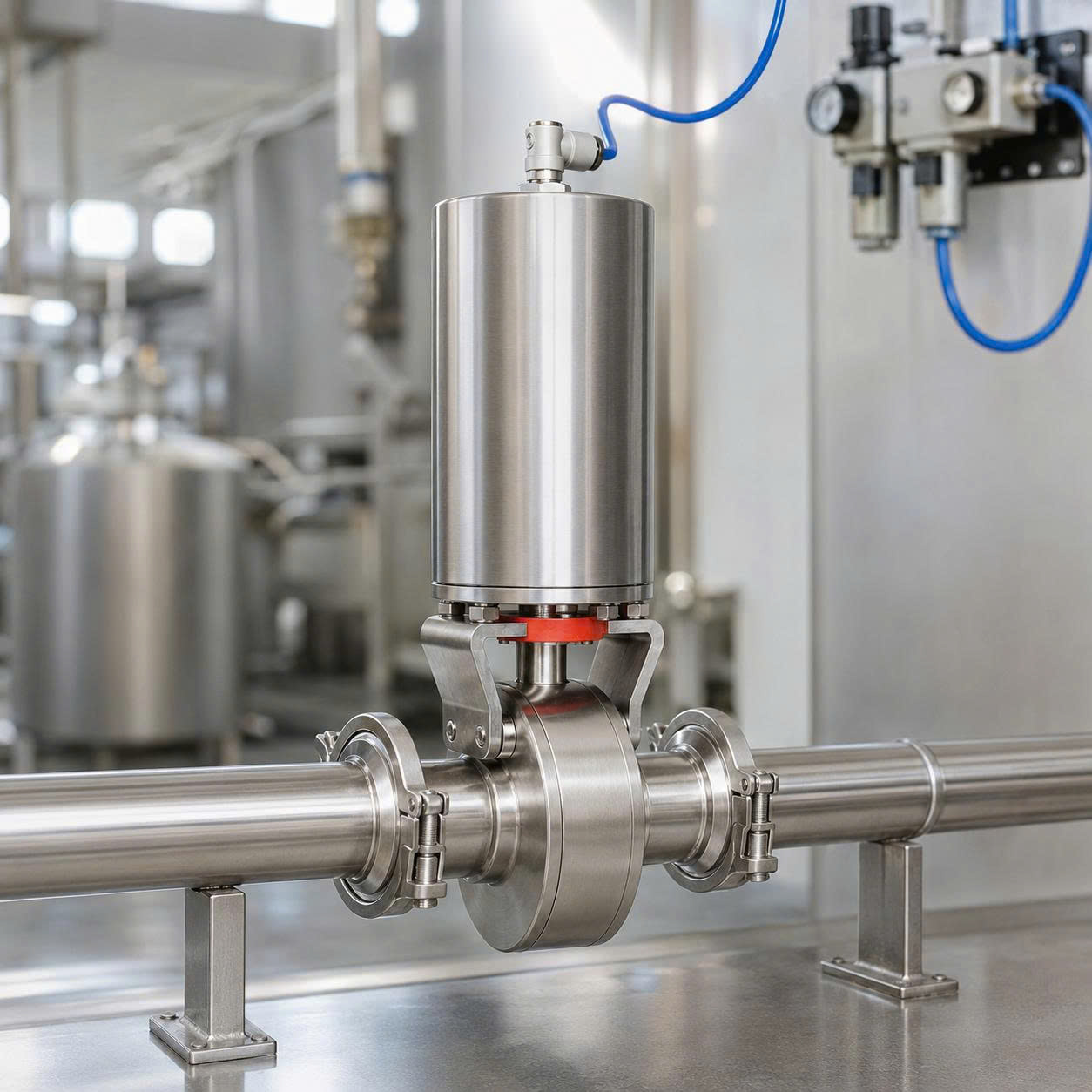

Van bướm khí nén nối clamp inox vi sinh được ứng dụng rộng rãi trong các ngành :
Thực phẩm và đồ uống: Bia, sữa, nước giải khát, nước ép trái cây.
Dược phẩm và công nghệ sinh học: Sản xuất thuốc, dung dịch tiêm truyền.
Mỹ phẩm: Sản xuất kem, sữa tắm, tinh dầu.
Nước RO và nước tinh khiết.
Hệ thống CIP/SIP khi cấu hình vật liệu đáp ứng yêu cầu vô trùng .
Để lựa chọn van bướm khí nén nối clamp inox vi sinh phù hợp, cần căn cứ vào các yếu tố sau :
Kích thước và tiêu chuẩn đầu clamp: Xác định đường kính ống và tiêu chuẩn kết nối (SMS, DIN, ISO, 3A).
Loại lưu chất: Xác định tính chất lưu chất (thực phẩm, hóa chất, nước, dung dịch vệ sinh).
Nhiệt độ và áp suất làm việc: Đảm bảo van chịu được điều kiện vận hành thực tế.
Vật liệu thân van: Inox 304 hoặc inox 316L, tùy thuộc vào môi trường và yêu cầu chống ăn mòn.
Vật liệu gioăng: EPDM, Silicone hoặc PTFE, tùy thuộc vào lưu chất và nhiệt độ.
Bộ truyền động: Tác động đơn (có lò xo hồi vị) hoặc tác động kép (không có lò xo).
Trạng thái fail-close hoặc fail-open (đối với tác động đơn).
Điều khiển ON/OFF hoặc tuyến tính (cần positioner 4-20mA cho điều khiển tuyến tính).
Phụ kiện: Van điện từ, limit switch, positioner, bộ lọc khí.
Quy trình lắp đặt van bướm khí nén nối clamp inox vi sinh :
Kiểm tra kích thước ferrule và gioăng, đảm bảo đúng kích cỡ.
Làm sạch đường ống trước khi lắp.
Đặt gioăng đúng tâm giữa hai ferrule.
Căn chỉnh và siết cùm clamp đồng đều, đảm bảo lực siết đều hai bên.
Kết nối đường khí và phụ kiện điều khiển (van điện từ, limit switch).
Chạy thử và kiểm tra rò rỉ, điều chỉnh nếu cần.
Để đảm bảo van vận hành ổn định và kéo dài tuổi thọ :
Kiểm tra độ kín của van và đầu clamp định kỳ.
Theo dõi tốc độ đóng mở, phát hiện dấu hiệu bất thường.
Kiểm tra chất lượng và áp suất khí nén, đảm bảo khí sạch và có áp suất ổn định (2.5-8 bar).
Vệ sinh thân, đĩa và gioăng sau mỗi chu kỳ sản xuất hoặc theo lịch bảo trì.
Thay gioăng khi chai cứng, biến dạng hoặc xuất hiện rò rỉ.
Giá van bướm khí nén nối clamp inox vi sinh phụ thuộc vào nhiều yếu tố :
Kích thước: DN15 – DN100, giá tăng theo kích thước.
Vật liệu thân van: Inox 304 giá thấp hơn inox 316L.
Loại gioăng: EPDM giá phổ thông, Silicone và PTFE giá cao hơn.
Tác động đơn hoặc tác động kép: Tác động đơn thường có giá thấp hơn tác động kép cùng kích thước.
Thương hiệu actuator: Hãng Hàn Quốc (KST) hoặc Trung Quốc có mức giá khác nhau .
Phụ kiện điều khiển: Van điện từ, limit switch, positioner – chi phí phát sinh thêm.
Số lượng và yêu cầu chứng từ: Đặt số lượng lớn có chiết khấu tốt hơn, chứng nhận CO/CQ có thể phát sinh chi phí.
Để có báo giá chính xác, khách hàng cần cung cấp các thông tin: kích thước ống, lưu chất, nhiệt độ, áp suất, tiêu chuẩn clamp và số lượng. Mức giá tham khảo từ các nhà cung cấp dao động khoảng 1.500.000đ – 3.500.000đ cho các kích thước phổ biến .
Tại Cơ khí An Thịnh Tân, chúng tôi cung cấp van bướm khí nén nối clamp inox vi sinh với các dịch vụ:
Tư vấn cấu hình theo điều kiện vận hành thực tế.
Cung cấp van và phụ kiện vi sinh đồng bộ.
Hỗ trợ lựa chọn vật liệu và gioăng phù hợp nhất.
Kiểm tra sản phẩm trước khi giao, đảm bảo chất lượng.
Chính sách vận chuyển và bảo hành rõ ràng, bảo hành 12 tháng.
Khách hàng có thể liên hệ Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, lưu chất và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn và sử dụng van bướm inox vi sinh điều khiển khí nén.
Trạng thái của van phụ thuộc vào cấu hình actuator. Actuator tác động đơn có thể được cấu hình fail-close, tức đóng khi mất khí, hoặc fail-open, tức mở khi mất khí, tùy theo cách bố trí lò xo. Đối với actuator tác động kép, van thường giữ nguyên tại vị trí hiện tại khi nguồn khí nén bị mất.
Nên chọn actuator tác động đơn khi hệ thống yêu cầu van tự trở về trạng thái an toàn lúc mất khí hoặc khi hệ thống chỉ có một đường khí. Actuator tác động kép phù hợp khi cần chủ động điều khiển cả hai chiều đóng và mở, tuy nhiên thiết bị cần hai đường cấp khí.
Inox 304 phù hợp với nước thông thường và phần lớn ứng dụng trong ngành thực phẩm. Inox 316L nên được sử dụng khi môi chất chứa chloride, nước biển, hóa chất hoặc khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn.
EPDM có độ đàn hồi và khả năng làm kín tốt, phù hợp với mức nhiệt vừa phải. Silicone mềm dẻo và chịu nhiệt tốt. PTFE có khả năng kháng hóa chất vượt trội nhưng độ đàn hồi thấp hơn EPDM và silicone. Việc lựa chọn cần căn cứ vào môi chất, nhiệt độ và điều kiện vận hành thực tế.
Có. PLC có thể điều khiển van điện từ để cấp hoặc ngắt khí nén cho actuator. Hệ thống cũng có thể lắp thêm limit switch để truyền tín hiệu phản hồi về trạng thái đóng hoặc mở của van cho PLC.
Cần đo đường kính ngoài của ferrule hoặc đường kính ngoài của ống, sau đó đối chiếu với tiêu chuẩn kết nối như SMS, DIN, ISO hoặc 3-A. Không nên chỉ căn cứ vào DN vì cùng một DN có thể có kích thước ferrule khác nhau tùy theo tiêu chuẩn sản xuất.
Báo giá cơ bản thường chỉ bao gồm thân van và actuator. Van điện từ, limit switch, positioner và bộ lọc điều áp khí nén là những phụ kiện tùy chọn, được báo giá riêng theo yêu cầu kỹ thuật của từng hệ thống.
