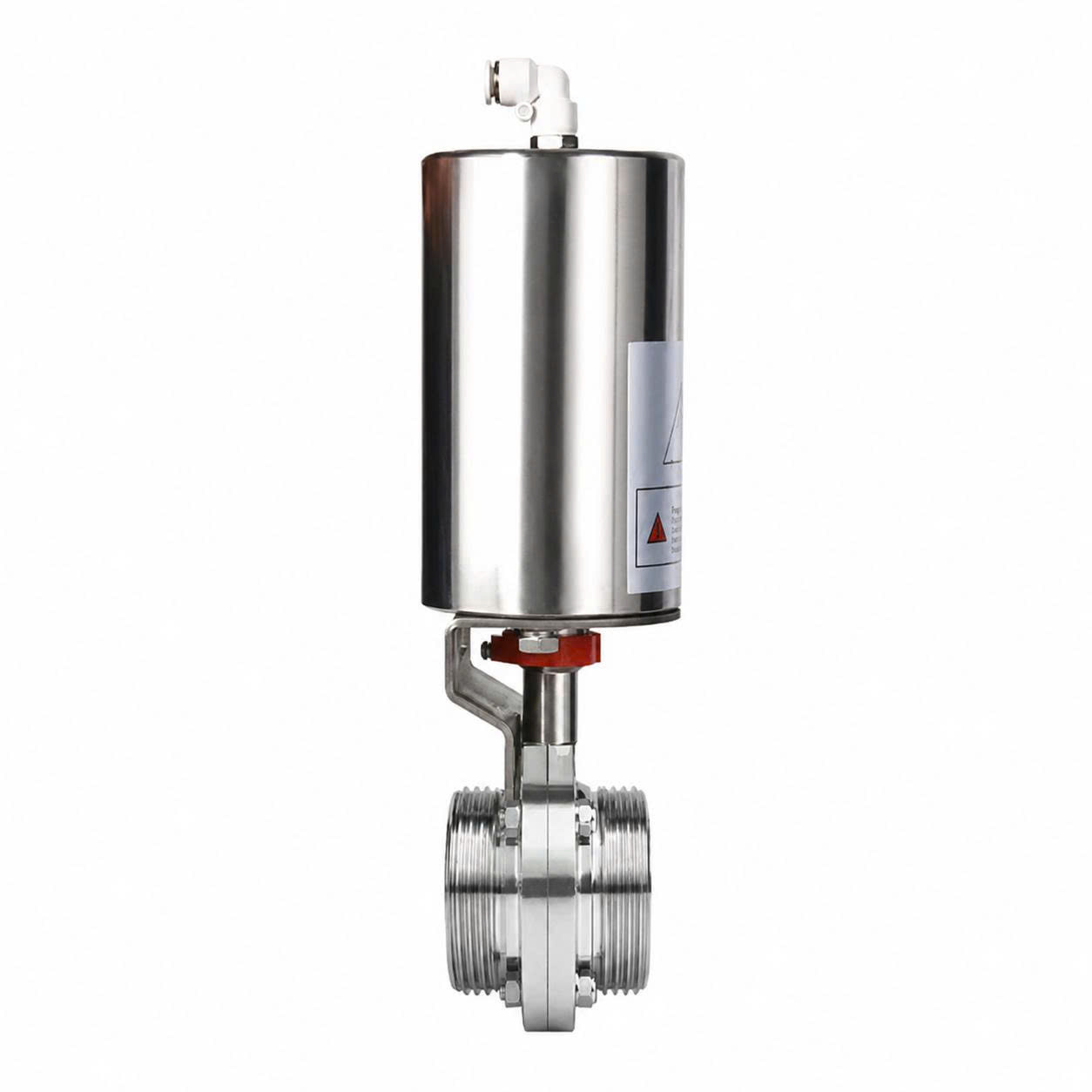

Van bướm khí nén nối rắc co inox vi sinh là thiết bị đóng mở tự động, kết hợp thân van inox SUS 304 hoặc SUS 316, bộ truyền động khí nén và hai đầu nối rắc co chắc chắn. Sản phẩm phù hợp với các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước tinh khiết có nhu cầu tháo van để vệ sinh hoặc bảo trì định kỳ. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn kích thước, vật liệu gioăng và cơ cấu truyền động phù hợp với điều kiện vận hành thực tế.
Đây là van bướm vi sinh được đóng mở bằng bộ truyền động khí nén, với đĩa van quay quanh trục để kiểm soát dòng lưu chất. Hai đầu van sử dụng rắc co để kết nối với đường ống, thường gồm đầu nối, gioăng và đai ốc siết. Điểm đặc biệt là có thể tháo van mà không phải cắt đường ống, phù hợp với hệ thống cần vệ sinh và bảo trì định kỳ.
Sản phẩm là một biến thể tự động thuộc nhóm van bướm inox vi sinh, được thiết kế để nâng cao tốc độ đóng mở và giảm thao tác thủ công trong dây chuyền sản xuất.
Bộ truyền động khí nén
Trục truyền động
Thân van
Đĩa van
Gioăng làm kín
Hai đầu rắc co vi sinh
Đây là cấu trúc phổ biến trong nhóm van inox vi sinh dùng để kiểm soát lưu chất trong các dây chuyền yêu cầu độ sạch và khả năng chống ăn mòn.
Khí nén được cấp vào bộ truyền động
Actuator tạo chuyển động quay và truyền lực xuống trục van
Đĩa xoay khoảng 90° để đóng hoặc mở dòng chảy
Bộ truyền động tác động đơn sử dụng lò xo hồi vị
Bộ truyền động tác động kép dùng khí nén cho cả hai chiều
Trạng thái khi mất khí phụ thuộc cấu hình fail-close hoặc fail-open
Đóng mở tự động và nhanh
Kết nối chắc chắn, độ kín tốt
Có thể tháo van mà không cần cắt đường ống
Thuận tiện kiểm tra và thay gioăng
Bề mặt nhẵn, hỗ trợ vệ sinh
Có khả năng chống ăn mòn
Dễ kết nối với PLC hoặc tủ điều khiển
Có thể lắp thêm van điện từ, limit switch và positioner
Sản phẩm sử dụng inox vi sinh có bề mặt được hoàn thiện nhẵn nhằm hạn chế bám cặn và hỗ trợ quá trình vệ sinh. Về bản chất vật liệu, inox là một loại thép không gỉ nổi bật với khả năng chống ăn mòn, nhưng mức độ bền thực tế còn phụ thuộc vào mác inox và môi trường sử dụng.
Liên kết bằng đầu nối và đai ốc rắc co
Độ chắc chắn cao
Có thể tháo rời khi bảo trì
Thường cần dụng cụ để siết hoặc tháo
Van bướm khí nén nối hàn inox vi sinh được hàn trực tiếp vào đường ống, phù hợp với hệ thống vận hành cố định và ít có nhu cầu tháo van thường xuyên.
Van bướm khí nén nối hàn rắc co inox vi sinh kết hợp một đầu hàn và một đầu rắc co, đáp ứng nhu cầu vừa liên kết cố định, vừa thuận tiện tháo một phía của van khi bảo trì.
Chọn rắc co hai đầu khi cần tháo toàn bộ van thuận tiện
Chọn nối hàn khi cần kết nối cố định lâu dài
Chọn hàn – rắc co khi cần dung hòa giữa độ ổn định và khả năng bảo trì
Dây chuyền sản xuất thực phẩm
Hệ thống bia, sữa và nước giải khát
Ngành dược phẩm, mỹ phẩm
Hệ thống nước sạch, nước RO và nước tinh khiết
Đường ống pha trộn và chiết rót
Hệ thống cần tháo van để vệ sinh định kỳ
Lưu ý: Không khẳng định van đáp ứng tiêu chuẩn thực phẩm, dược phẩm hoặc CIP/SIP khi chưa kiểm tra cấu hình vật liệu và chứng nhận của sản phẩm.
Căn cứ vào:
Kích thước đường ống
Tiêu chuẩn rắc co
Loại lưu chất
Nhiệt độ và áp suất làm việc
Inox 304 hoặc inox 316
Gioăng EPDM, silicone hoặc PTFE
Actuator tác động đơn hoặc tác động kép
Trạng thái van khi mất khí
Điều khiển ON/OFF hoặc tuyến tính
Phụ kiện điều khiển đi kèm
Kiểm tra kích thước đầu rắc co và gioăng
Làm sạch đường ống trước khi lắp
Đặt gioăng đúng vị trí
Căn chỉnh hai đầu nối đồng tâm
Siết rắc co vừa lực và đồng đều
Kết nối đường khí cùng thiết bị điều khiển
Chạy thử và kiểm tra rò rỉ
Kiểm tra độ kín của các đầu rắc co
Theo dõi tốc độ đóng mở
Kiểm tra áp suất và chất lượng khí nén
Vệ sinh bề mặt tiếp xúc với lưu chất
Thay gioăng khi chai cứng, biến dạng hoặc rò rỉ
Ngắt nguồn khí và xả áp trước khi tháo van
Giá phụ thuộc vào:
Kích thước van
Inox 304 hoặc inox 316
Tiêu chuẩn rắc co
Vật liệu gioăng
Loại bộ truyền động
Phụ kiện điều khiển
Số lượng đặt hàng
Yêu cầu CO/CQ và bảo hành
Để nhận báo giá chính xác, khách hàng cần cung cấp kích thước ống, lưu chất, nhiệt độ, áp suất, tiêu chuẩn kết nối và số lượng.
Tư vấn cấu hình theo điều kiện vận hành
Hỗ trợ lựa chọn vật liệu và gioăng
Cung cấp van và phụ kiện vi sinh đồng bộ
Kiểm tra sản phẩm trước khi giao
Chính sách vận chuyển và bảo hành
Hỗ trợ kỹ thuật sau bán hàng
Khách hàng có thể liên hệ Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo kích thước đường ống, lưu chất và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng van vi sinh điều khiển khí nén kết nối rắc co.
Có. Kết nối rắc co cho phép tháo lắp thiết bị dễ dàng mà không cần cắt đường ống, nhờ đó thuận tiện cho công tác kiểm tra, bảo trì và vệ sinh hệ thống.
Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường hóa chất, nước muối hoặc điều kiện vận hành có tính ăn mòn cao. Inox 304 thích hợp với phần lớn ứng dụng trong ngành thực phẩm, đồ uống và hệ thống nước sạch.
Actuator tác động đơn sử dụng khí nén để vận hành theo một chiều và dùng lò xo để hồi vị khi mất khí. Actuator tác động kép cần khí nén cho cả hai chiều đóng và mở, giúp kiểm soát chủ động chuyển động của van.
Trạng thái của van phụ thuộc vào cấu hình actuator. Van tác động đơn có thể được cấu hình fail-close để tự đóng hoặc fail-open để tự mở khi hệ thống bị mất nguồn khí nén.
Có. Van có thể tích hợp với PLC hoặc tủ điều khiển thông qua van điện từ, limit switch và positioner. Van điện từ tiếp nhận tín hiệu điều khiển, trong khi limit switch phản hồi trạng thái đóng hoặc mở của van.
Báo giá cơ bản thường chưa bao gồm van điện từ, limit switch và các phụ kiện điều khiển khác. Khách hàng nên cung cấp đầy đủ yêu cầu kỹ thuật để được tư vấn cấu hình và nhận báo giá trọn bộ phù hợp.
