Trong các dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm và nước tinh khiết, kiểu kết nối của van ảnh hưởng trực tiếp đến độ ổn định và khả năng bảo trì hệ thống. Van bướm điện nối hàn rắc co inox vi sinh kết hợp một đầu hàn cố định với một đầu rắc co tháo rời, vừa tạo liên kết chắc chắn vừa thuận tiện khi vệ sinh hoặc thay thế thiết bị. Sản phẩm được Cơ Khí An Thịnh Tân cung cấp với nhiều lựa chọn về kích thước, vật liệu, điện áp và phương thức điều khiển.

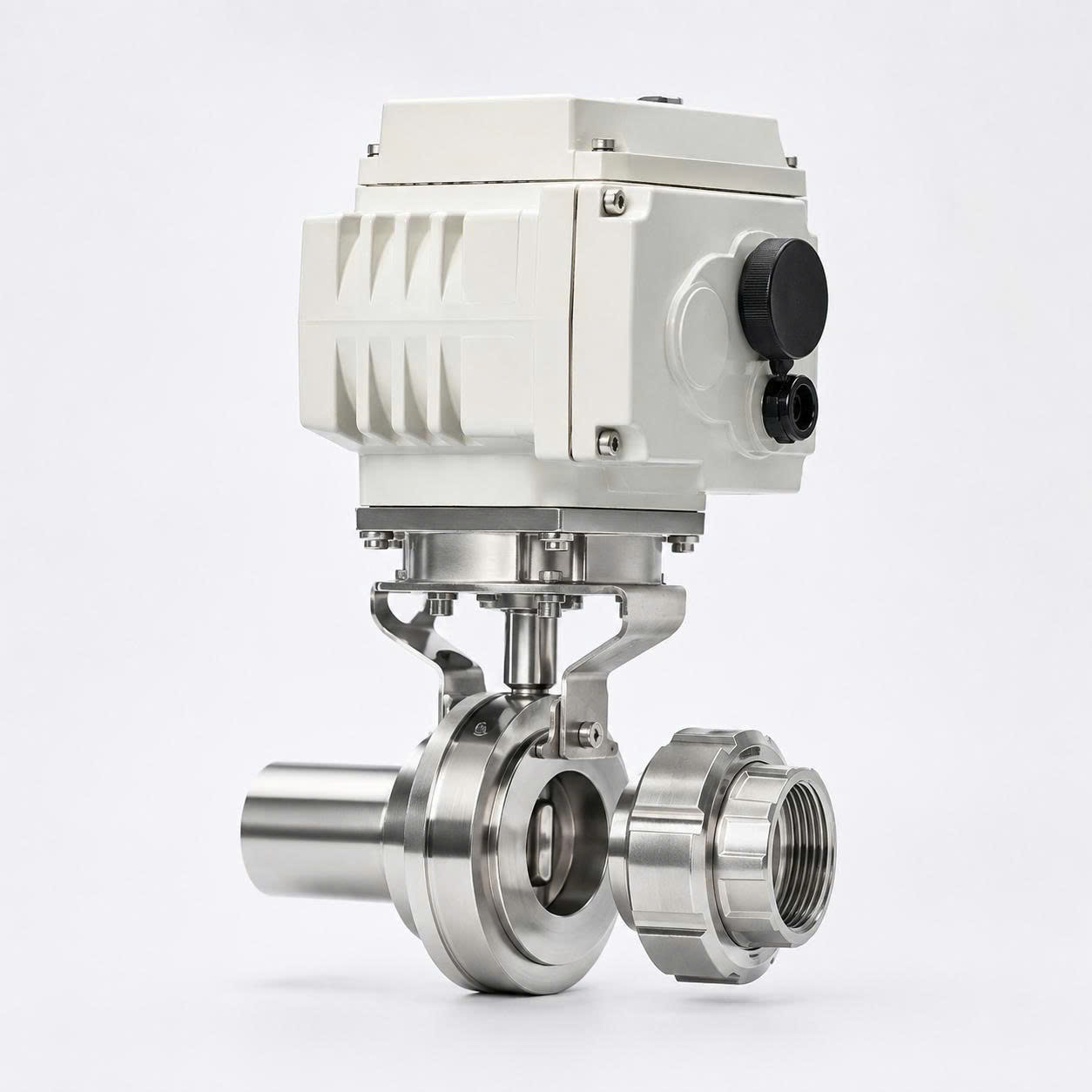

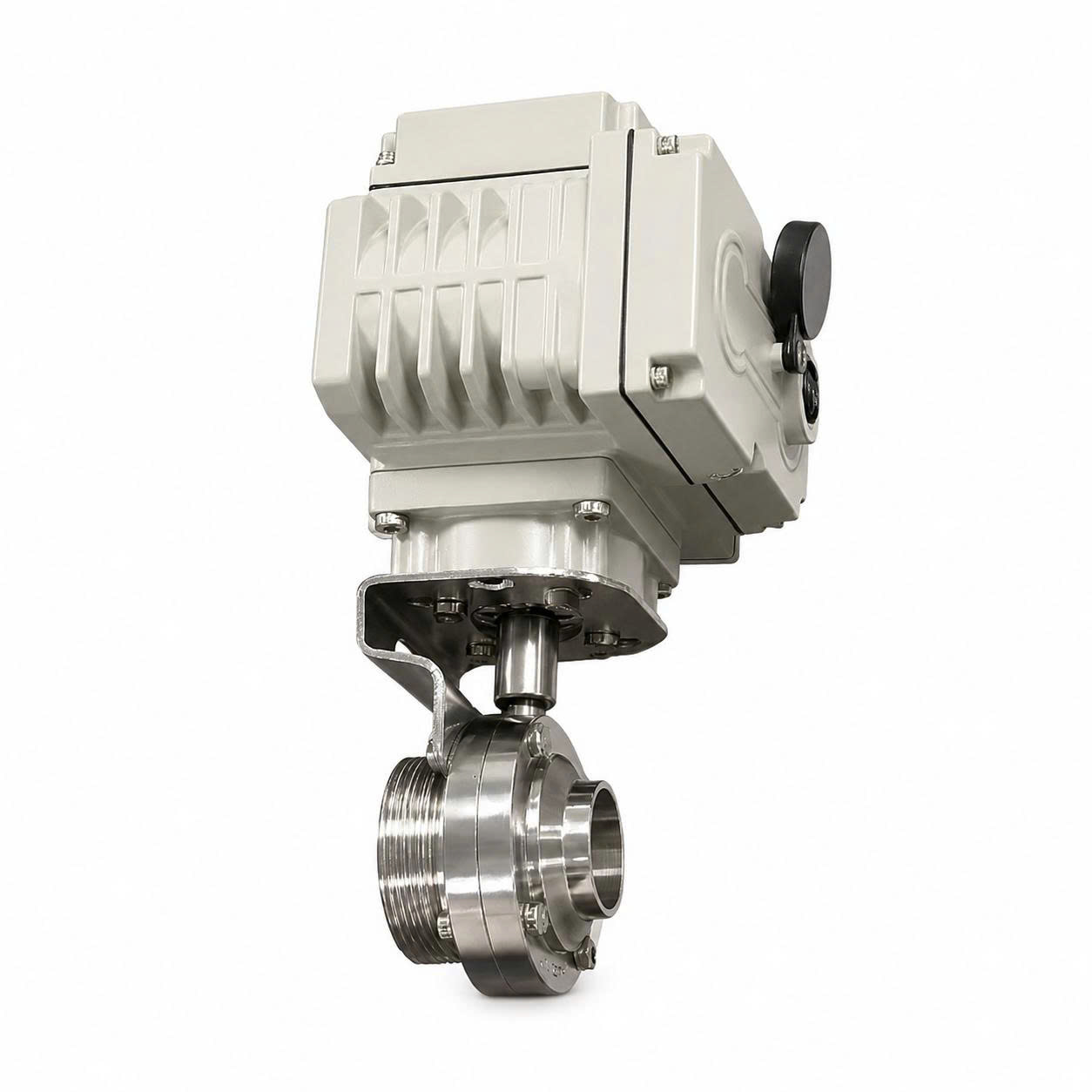

Van bướm điện nối hàn rắc co inox vi sinh là thiết bị dùng để đóng, mở hoặc điều tiết dòng lưu chất trong đường ống. Van sử dụng bộ truyền động điện để điều khiển đĩa van tự động thay cho thao tác bằng tay .
Điểm đặc trưng của sản phẩm là thiết kế hai đầu kết nối khác nhau:
Một đầu hàn trực tiếp vào đường ống, tạo thành mối nối cố định.
Một đầu rắc co (union) sử dụng đai ốc ren và gioăng làm kín, cho phép tháo rời khi cần bảo trì .
Thiết kế này giải quyết đồng thời hai yêu cầu thường gặp trong hệ thống vi sinh. Đầu hàn giúp duy trì vị trí ổn định, trong khi đầu rắc co tạo điểm tháo lắp thuận tiện mà không cần cắt toàn bộ đường ống.
Thân van thường được chế tạo từ inox 304 hoặc inox 316L, có bề mặt hoàn thiện nhẵn để hạn chế bám cặn và hỗ trợ vệ sinh . Đây là một trong những thiết bị quan trọng của hệ thống inox vi sinh, đặc biệt tại các dây chuyền cần kiểm soát dòng chảy tự động.

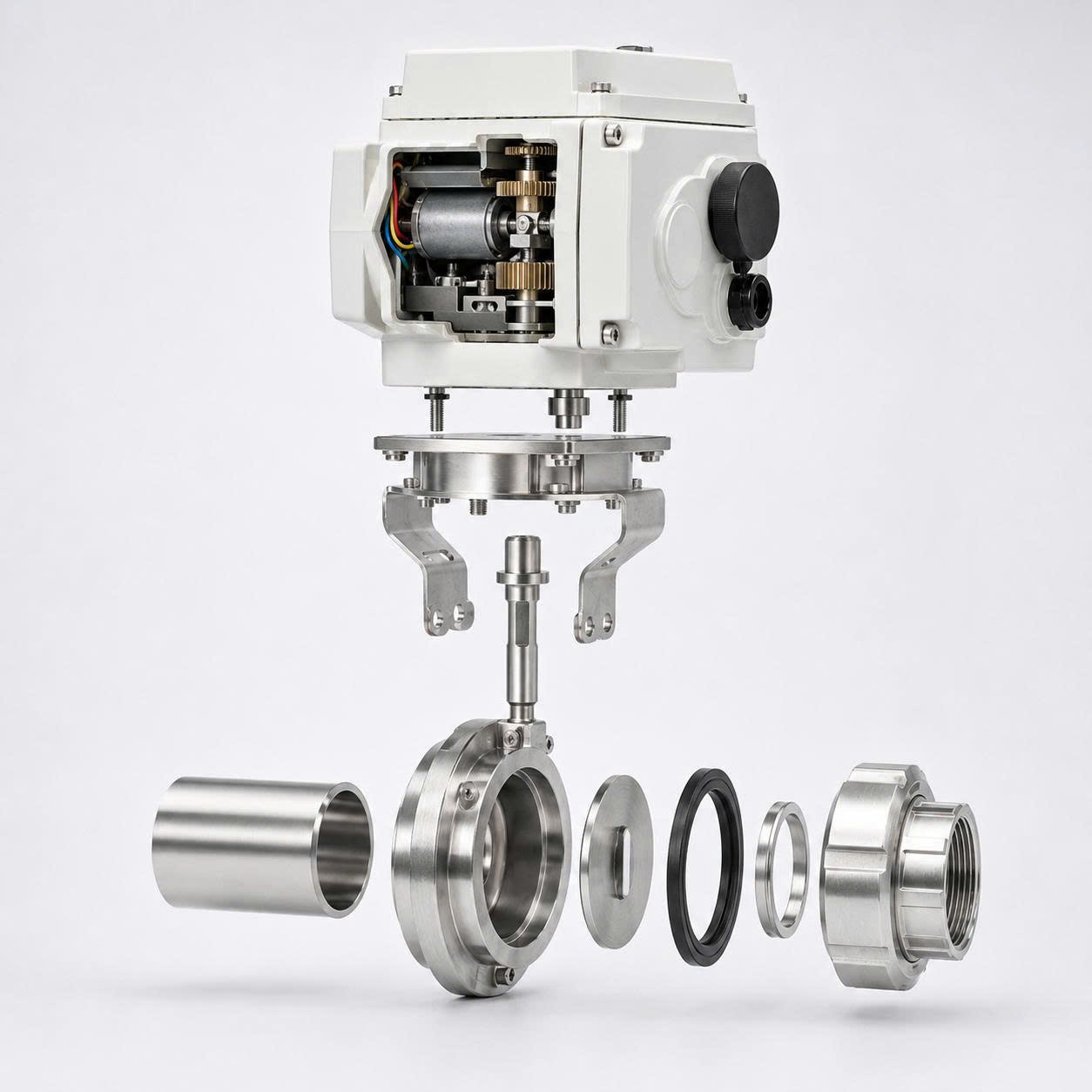

Một bộ van hoàn chỉnh thường gồm bộ truyền động điện, thân van, đĩa van, trục van, gioăng làm kín và hai đầu kết nối .
Bộ truyền động được lắp trên thân van, có nhiệm vụ biến điện năng thành chuyển động quay. Cấu tạo bên trong thường gồm mô-tơ, bánh răng giảm tốc, công tắc hành trình, bộ phận chỉ thị vị trí và cụm đấu nối điện .
Tùy cấu hình, bộ truyền động có thể sử dụng nguồn 24V DC, 220V AC hoặc mức điện áp khác . Thiết bị cũng có thể được trang bị tín hiệu phản hồi để truyền trạng thái đóng, mở về tủ điều khiển.
Thân van là bộ phận chứa đĩa, trục và gioăng làm kín. Vật liệu phổ biến là inox 304 hoặc inox 316L . Phần bề mặt tiếp xúc với lưu chất cần được hoàn thiện phù hợp với yêu cầu vệ sinh của từng dây chuyền .
Đĩa van có hình tròn và được đặt trong lòng thân van. Trục van liên kết đĩa với bộ truyền động. Khi bộ điện hoạt động, trục quay làm thay đổi góc của đĩa van để đóng, mở hoặc điều chỉnh tiết diện dòng chảy .
Gioăng được bố trí giữa đĩa và thân van nhằm hạn chế rò rỉ khi van đóng. Vật liệu gioăng thường gặp gồm EPDM, silicone hoặc PTFE .
Mỗi loại gioăng có giới hạn riêng về nhiệt độ và khả năng tương thích hóa học. Vì vậy, không nên lựa chọn gioăng chỉ dựa trên mức giá hoặc thói quen sử dụng .
Đầu hàn được liên kết cố định với đường ống bằng phương pháp hàn phù hợp. Khi thi công đúng kỹ thuật, mối hàn tạo sự ổn định, hạn chế xê dịch và giảm nguy cơ lỏng kết nối trong quá trình vận hành.
Đầu rắc co gồm đầu nối, đai ốc và gioăng. Khi đai ốc được siết đúng lực, hai bề mặt ép đều lên gioăng và tạo thành mối nối kín . Bộ phận này có thể tháo ra khi cần kiểm tra, vệ sinh hoặc thay van.

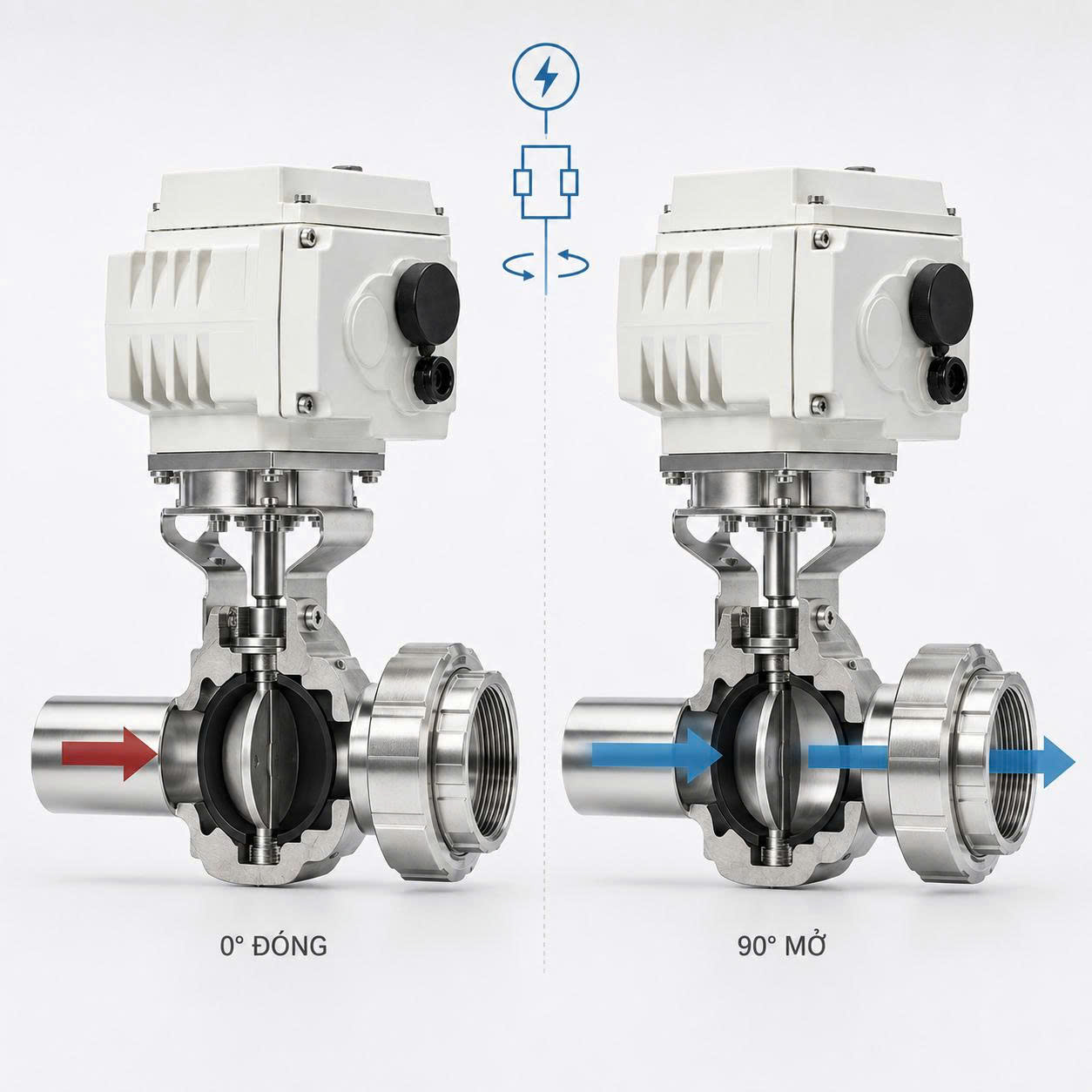

Khi nhận tín hiệu mở, mô-tơ điện tạo chuyển động quay và truyền mô-men qua bộ giảm tốc đến trục van. Đĩa van xoay khỏi vị trí đóng, mở dần tiết diện đường ống để lưu chất đi qua.
Khi nhận tín hiệu đóng, mô-tơ quay theo chiều ngược lại. Đĩa van trở về vị trí ép vào gioăng làm kín. Công tắc hành trình sẽ dừng mô-tơ khi van đạt đến vị trí đã cài đặt .
Van có hai chế độ điều khiển phổ biến:
ON/OFF: Van chỉ hoạt động ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn .
Tuyến tính: Góc mở của van thay đổi theo tín hiệu điều khiển (4-20mA hoặc 0-10V), hỗ trợ điều chỉnh lưu lượng trong phạm vi làm việc phù hợp .
Nếu dây chuyền cần hai đầu liên kết cố định và không phải tháo van thường xuyên, khách hàng có thể tham khảo van bướm điện nối hàn inox vi sinh. Việc lựa chọn giữa hai đầu hàn và cấu hình hàn – rắc co cần căn cứ vào yêu cầu bảo trì thực tế.
Mối hàn giúp cố định một phía của van vào đường ống. Cấu hình này phù hợp với vị trí cần duy trì ổn định lâu dài hoặc khó bố trí đồng thời hai đầu tháo rời .
Hiệu quả của đầu hàn phụ thuộc trực tiếp vào chất lượng thi công. Mối hàn cần đồng đều, không tạo khe lưu cặn và không làm biến dạng đầu van.
Đầu rắc co cho phép tách van khỏi đường ống mà không phải cắt tại vị trí kết nối . Nhờ đó, người vận hành có thể tháo van để kiểm tra đĩa, trục và gioăng thuận tiện hơn.
Hai đầu hàn giúp liên kết chắc chắn nhưng làm tăng khối lượng công việc nếu cần tháo cả cụm van. Ngược lại, hai đầu tháo rời có tính linh hoạt cao nhưng không phải vị trí nào cũng cần thiết .
Cấu hình một đầu hàn – một đầu rắc co tạo ra phương án trung gian: một phía cố định, một phía có thể tháo. Đây chính là giá trị khác biệt lớn nhất của sản phẩm.
Bộ truyền động điện giúp điều khiển van từ xa và giảm thao tác thủ công . Van có thể tích hợp vào tủ điện, PLC hoặc hệ thống điều khiển trung tâm nếu cấu hình tín hiệu tương thích .
Đầu hàn duy trì độ ổn định; đầu rắc co hỗ trợ tháo lắp . Sự kết hợp này phù hợp với các hệ thống vừa cần liên kết chắc chắn vừa phải bảo trì định kỳ.
Khi mối hàn, gioăng và rắc co được lắp đúng kỹ thuật, van có khả năng duy trì độ kín tốt . Tuy nhiên, độ kín không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc chất lượng hàn, độ đồng tâm của đường ống và lực siết rắc co.
Đầu rắc co cho phép tháo van mà không phải cắt toàn bộ tuyến ống . Nhờ đó, việc kiểm tra, làm sạch hoặc thay gioăng có thể thực hiện thuận tiện hơn.
Theo nội dung tổng quan về thép không gỉ, khả năng chống ăn mòn của vật liệu liên quan đến lớp thụ động hình thành trên bề mặt. Tuy vậy, inox không chống được mọi hóa chất trong mọi điều kiện . Cần lựa chọn mác inox theo lưu chất, nhiệt độ và chế độ vệ sinh cụ thể .

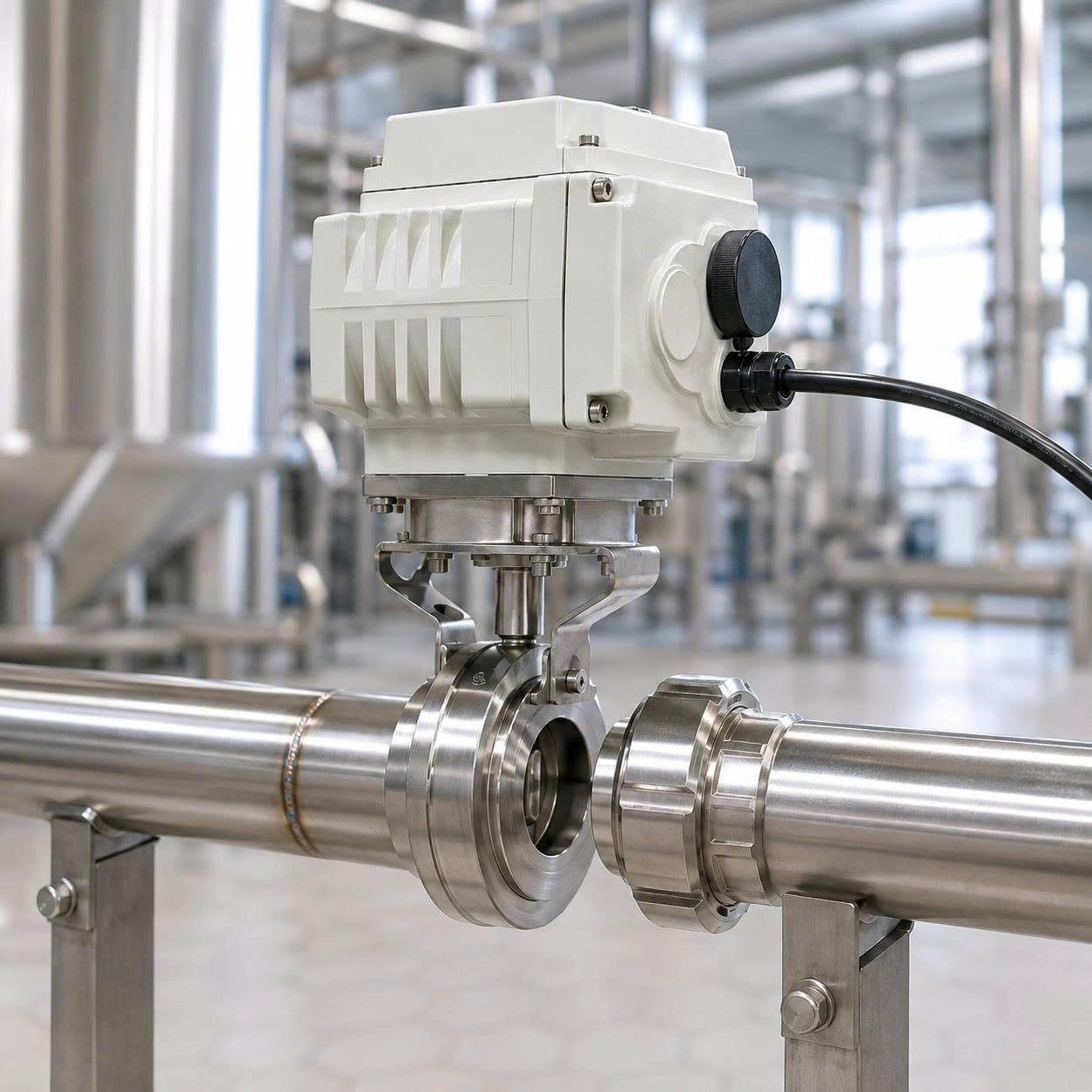

Van bướm điện nối hàn rắc co inox vi sinh có thể được sử dụng trong:
Dây chuyền chế biến thực phẩm dạng lỏng
Hệ thống sản xuất sữa và sản phẩm từ sữa
Dây chuyền bia, rượu và nước giải khát
Hệ thống vận chuyển nước tinh khiết
Dây chuyền sản xuất mỹ phẩm
Một số hệ thống dược phẩm phù hợp với cấu hình van
Hệ thống pha trộn và cấp nguyên liệu
Đường ống vệ sinh CIP khi vật liệu và thông số cho phép
Van bướm có tiết diện mở tương đối lớn và cản trở dòng chảy thấp . Tuy nhiên, với lưu chất có tính mài mòn, hạt rắn lớn, độ nhớt cao hoặc yêu cầu vô trùng đặc biệt, cần đánh giá riêng trước khi lựa chọn.
Khách hàng có thể tham khảo nhóm van bướm inox vi sinh để so sánh các phương án vận hành bằng tay, khí nén và điện . Trường hợp dây chuyền ưu tiên tốc độ đóng mở và có sẵn nguồn khí nén, van bướm khí nén nối clamp inox vi sinh là một phương án khác đáng cân nhắc.
Cần kiểm tra đường kính ngoài, đường kính trong và độ dày thành ống. Không nên chọn van chỉ dựa trên tên gọi kích thước vì các tiêu chuẩn đường ống có thể sử dụng quy ước khác nhau .
DIN và SMS có thể khác nhau về kích thước, bước ren và hình dạng gioăng . Hai chuẩn không nên lắp thay thế trực tiếp nếu chưa có bộ chuyển đổi phù hợp . Với hệ thống hiện hữu, nên đo thực tế hoặc cung cấp hình ảnh chi tiết đầu nối.
Inox 304 phù hợp với nhiều ứng dụng nước, thực phẩm và đồ uống thông thường. Inox 316L thường được cân nhắc khi lưu chất hoặc hóa chất vệ sinh có tính ăn mòn cao hơn .
Lựa chọn cuối cùng phải dựa trên bảng tương thích hóa học, nhiệt độ, nồng độ và thời gian tiếp xúc . Không nên mặc định inox 316L phù hợp với mọi loại hóa chất.
EPDM, silicone và PTFE có khả năng chịu nhiệt, độ đàn hồi và mức kháng hóa chất khác nhau . Cần cung cấp tên lưu chất, nhiệt độ và hóa chất vệ sinh cho đơn vị tư vấn .
Nguồn điện của bộ truyền động phải tương thích với tủ điện. Điện áp 24V DC thường được sử dụng trong hệ thống điều khiển điện áp thấp, trong khi 220V AC thuận tiện ở nơi có nguồn cấp tương ứng .
ON/OFF phù hợp với chức năng đóng hoặc ngắt dòng chảy. Điều khiển tuyến tính phù hợp khi cần thay đổi góc mở theo tín hiệu . Cần làm rõ loại tín hiệu đầu vào và phản hồi trước khi đặt hàng.
Bộ điện phải tạo mô-men đủ để vận hành van trong điều kiện áp suất và lưu chất thực tế . Mô-men quá thấp có thể khiến đĩa van không đạt đủ hành trình; lựa chọn quá cao không cần thiết có thể làm tăng chi phí và tải lên cơ cấu van.
Nếu van được điều khiển từ PLC, khách hàng cần cung cấp:
Điện áp nguồn
Loại tín hiệu điều khiển
Tín hiệu phản hồi vị trí
Chế độ ON/OFF hoặc tuyến tính
Yêu cầu điều khiển tại chỗ
Trạng thái mong muốn khi xảy ra sự cố nguồn
Các thông tin này giúp lựa chọn đúng bộ truyền động và hạn chế phải thay đổi thiết kế tủ điện sau khi mua van.
Trước khi hàn, cần xác định đầu nào được cố định và đầu nào cần giữ khả năng tháo rời. Đầu rắc co nên được bố trí tại vị trí có đủ khoảng trống để thao tác và rút thân van ra khi bảo trì .
Nhiệt phát sinh khi hàn có thể ảnh hưởng đến gioăng, bề mặt làm kín và các chi tiết của bộ điện. Cần tháo những bộ phận có thể tháo hoặc áp dụng biện pháp bảo vệ theo hướng dẫn của nhà sản xuất .
Hai đầu ống cần thẳng hàng và không tạo ứng suất lên thân van. Không sử dụng rắc co để kéo hai đoạn ống đang bị lệch vì có thể làm gioăng mòn không đều hoặc khiến đĩa van bị kẹt .
Mối hàn cần liên tục, nhẵn và hạn chế khuyết tật. Sau khi hoàn thành, phải làm sạch vùng ảnh hưởng nhiệt theo quy trình phù hợp để tránh cặn hàn và tạp chất tồn tại trong đường ống.
Gioăng phải được đặt đúng vị trí, không xoắn và không biến dạng. Đai ốc cần được siết bằng dụng cụ phù hợp, đủ lực để làm kín nhưng không quá chặt đến mức làm hỏng gioăng hoặc ren .
Việc đấu dây phải do người có chuyên môn thực hiện . Cần kiểm tra điện áp, chiều quay, tiếp địa, tín hiệu điều khiển và khả năng chống nước tại đầu cáp trước khi cấp nguồn.
Sau khi lắp đặt, cần kiểm tra:
Hành trình đóng mở
Chiều quay của mô-tơ
Vị trí chỉ thị
Tín hiệu phản hồi
Độ kín tại rắc co
Tình trạng mối hàn
Khả năng đóng kín của đĩa van
Chỉ đưa thiết bị vào vận hành chính thức khi van hoạt động ổn định và không xuất hiện rò rỉ.
Cơ Khí An Thịnh Tân cung cấp các dòng van inox vi sinh và phụ kiện đường ống phục vụ nhiều ngành sản xuất. Khách hàng được hỗ trợ xác định kích thước, mác inox, vật liệu gioăng, kiểu kết nối, điện áp và phương thức điều khiển .
Tư vấn đúng cấu hình ngay từ đầu giúp hạn chế các sai sót phổ biến như mua nhầm chuẩn rắc co, chọn gioăng không phù hợp hoặc sử dụng bộ truyền động không tương thích với tủ điện .
Tùy từng sản phẩm, khách hàng có thể yêu cầu thông tin kỹ thuật, xuất xứ, chứng từ liên quan và chính sách bảo hành trước khi đặt hàng.
Van hai đầu hàn tạo liên kết cố định ở cả hai phía.
Van hàn – rắc co chỉ cố định một phía, phía còn lại có thể tháo để bảo trì.
Cấu hình phù hợp phụ thuộc vào kết cấu đường ống và tần suất cần tháo van.
Có thể tháo van từ phía rắc co nếu hệ thống được thiết kế đủ khoảng trống và đầu hàn còn lại không cản trở thao tác.
Phương án tháo cụ thể cần được tính toán ngay từ giai đoạn bố trí đường ống.
Inox 304 phù hợp với nhiều lưu chất thông thường.
Inox 316L thường được cân nhắc trong môi trường có mức độ ăn mòn cao hơn.
Cần căn cứ vào lưu chất, nhiệt độ, nồng độ hóa chất và chu trình vệ sinh để lựa chọn.
Không nên lắp thay thế trực tiếp. Hai tiêu chuẩn có thể khác nhau về bước ren, kích thước và hình dạng gioăng.
Cố ghép các bộ phận không đồng bộ có thể làm hư ren, giảm độ kín và tạo khe lưu cặn.
Cả hai mức điện áp 24V và 220V đều phổ biến, tùy thuộc vào bộ truyền động.
Cần chọn đúng điện áp của tủ điều khiển và kiểm tra thông tin trên nhãn thiết bị trước khi đấu nối.
Cần kiểm soát nhiệt, bảo vệ hoặc tháo gioăng và các bộ phận nhạy nhiệt, căn chỉnh đồng tâm và làm sạch mối hàn.
Không nên hàn nguyên cụm khi chưa kiểm tra hướng dẫn kỹ thuật của nhà sản xuất.
Có, nếu bộ truyền động và PLC sử dụng tín hiệu tương thích.
Trước khi đặt hàng cần xác định điện áp, tín hiệu đầu vào, tín hiệu phản hồi và phương thức điều khiển.
Van chỉ phù hợp khi vật liệu thân, gioăng, bộ truyền động, nhiệt độ và áp suất định mức đáp ứng chu trình CIP/SIP cụ thể.
Cần kiểm tra đúng tài liệu kỹ thuật của model được lựa chọn, không nên áp dụng một kết luận chung cho mọi cấu hình.
