Trong các dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm và xử lý nước tinh khiết, khả năng kiểm soát dòng chảy chính xác ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu quả vận hành. Cơ Khí An Thịnh Tân cung cấp van bướm điện nối rắc co inox vi sinh với nhiều lựa chọn về kích thước, vật liệu, điện áp và phương thức điều khiển, đáp ứng nhu cầu tự động hóa trong các hệ thống đường ống yêu cầu độ sạch cao .

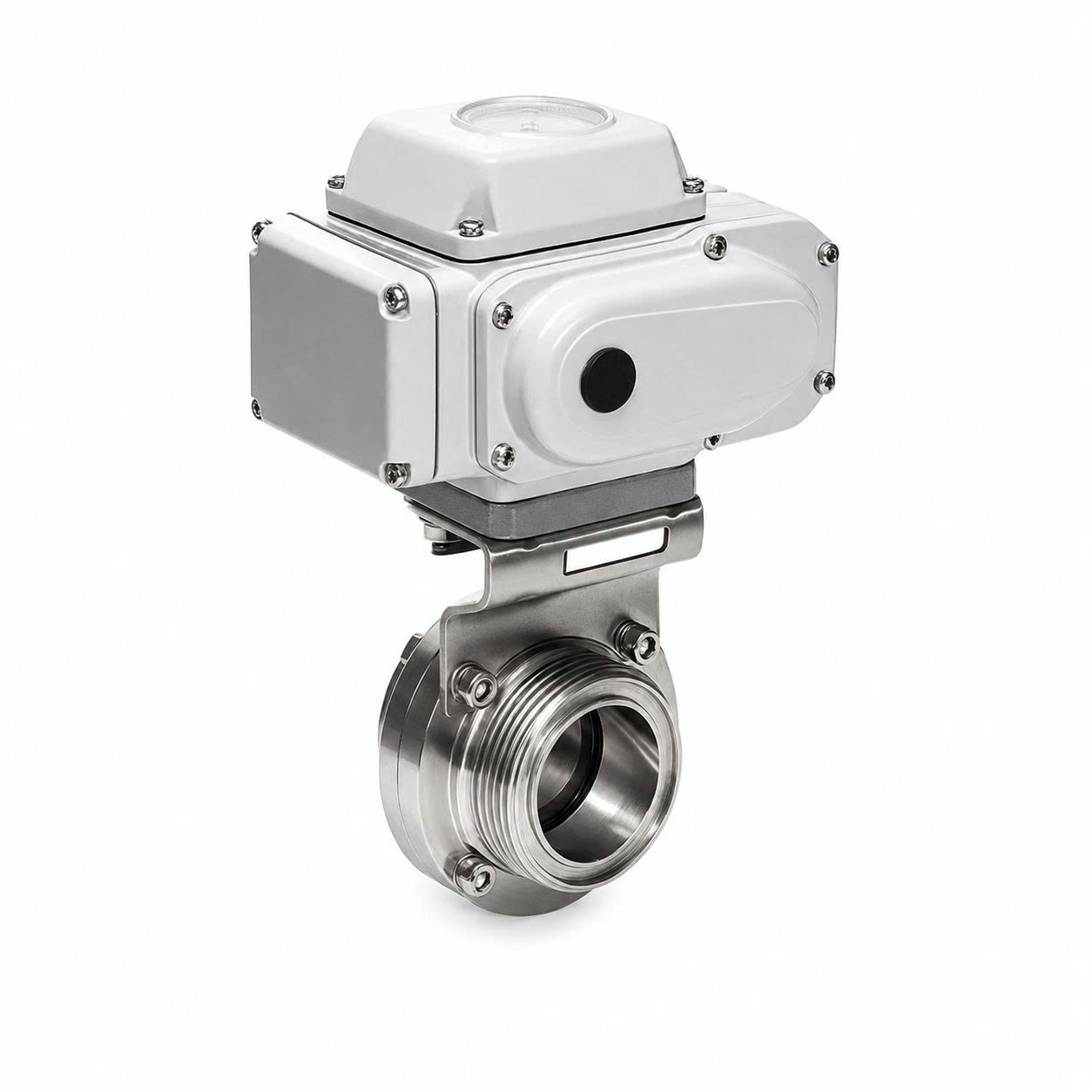

Van bướm điện nối rắc co inox vi sinh là thiết bị dùng để đóng, mở hoặc điều tiết dòng lưu chất trong đường ống. Sản phẩm được hình thành từ hai bộ phận chính: thân van bướm vi sinh và bộ truyền động bằng điện .
Khi bộ điều khiển nhận được tín hiệu, mô-tơ tạo chuyển động quay và truyền mô-men đến trục van. Đĩa van bên trong thân xoay một góc xác định để mở, đóng hoặc thay đổi tiết diện dòng chảy. Quá trình này diễn ra tự động, giúp hạn chế thao tác thủ công và thuận tiện khi tích hợp van vào tủ điện, PLC hoặc hệ thống điều khiển trung tâm .
Điểm khác biệt của sản phẩm nằm ở hai đầu kết nối dạng rắc co vi sinh. Kết cấu gồm đầu ren, đầu hàn hoặc đầu nối, đai ốc và gioăng làm kín. Khi đai ốc được siết đúng kỹ thuật, các bộ phận ép đều lên gioăng để tạo thành mối nối chắc chắn, hạn chế rò rỉ nhưng vẫn có thể tháo rời khi bảo dưỡng .

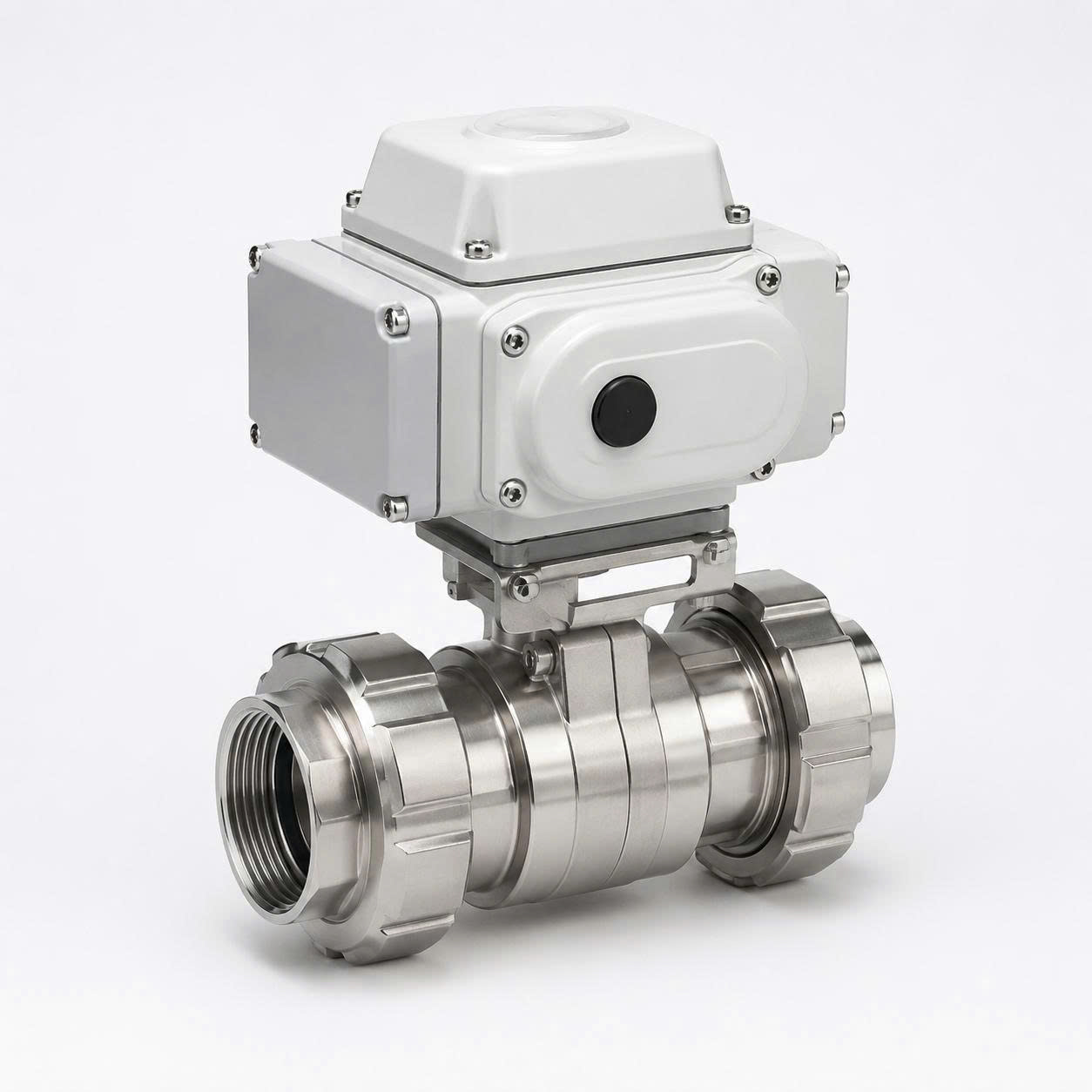

Van thường được chế tạo bằng inox 304 hoặc inox 316L . Bề mặt tiếp xúc với lưu chất được hoàn thiện nhẵn nhằm hạn chế bám cặn và hỗ trợ vệ sinh đường ống . Đây là một dòng sản phẩm quan trọng trong hệ thống inox vi sinh, nhất là tại những dây chuyền cần kết hợp yêu cầu vệ sinh với khả năng điều khiển tự động .

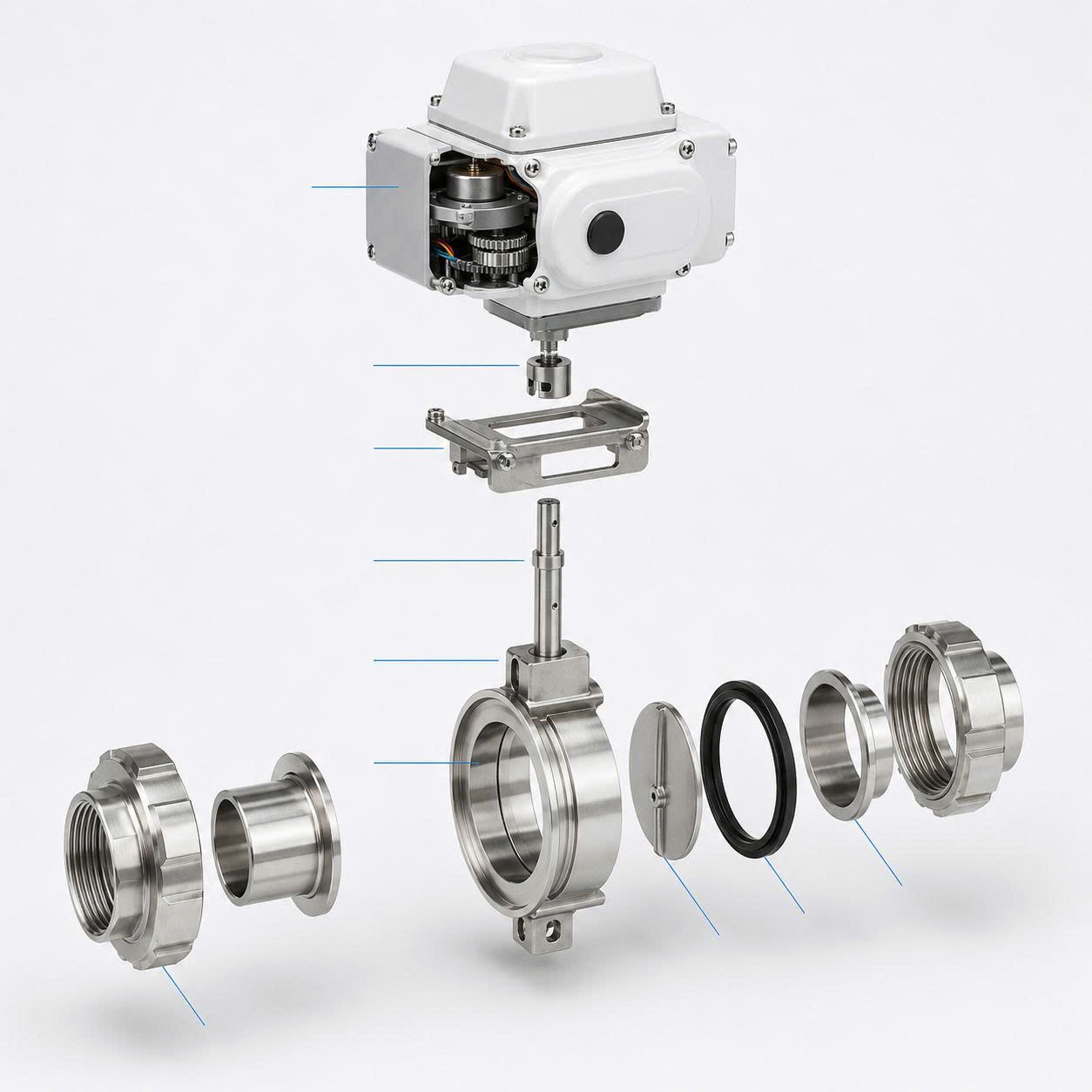

Mặc dù cấu hình có thể thay đổi theo nhà sản xuất và yêu cầu sử dụng, một bộ van hoàn chỉnh thường gồm các thành phần sau:
Bộ truyền động được lắp phía trên thân van, có nhiệm vụ biến điện năng thành chuyển động quay . Thiết bị thường tích hợp mô-tơ, hệ bánh răng giảm tốc, công tắc giới hạn hành trình, bộ phận chỉ thị vị trí và đầu đấu nối điện .
Tùy cấu hình, bộ điện có thể sử dụng nguồn 24V DC, 220V AC hoặc 380V AC . Một số phiên bản chỉ thực hiện đóng và mở hoàn toàn; phiên bản tuyến tính có khả năng nhận tín hiệu điều khiển 4-20mA hoặc 0-10V để thay đổi góc mở của van .
Thân van là bộ phận chịu lực và chứa các chi tiết tiếp xúc trực tiếp với lưu chất. Vật liệu phổ biến là inox 304 hoặc inox 316L . Việc lựa chọn vật liệu phải dựa trên tính chất của lưu chất, nồng độ hóa chất, nhiệt độ vận hành và chế độ vệ sinh đường ống.
Đĩa van có dạng cánh tròn, nằm trong lòng van và liên kết với bộ truyền động thông qua trục. Khi trục quay, đĩa van thay đổi vị trí so với hướng dòng chảy .
Ở trạng thái mở hoàn toàn, đĩa van nằm gần song song với dòng lưu chất. Khi đóng, đĩa xoay về vị trí ép vào gioăng để ngăn dòng chảy. Thiết kế này tạo tiết diện mở tương đối lớn và mức cản dòng thấp, phù hợp với nhiều loại lưu chất có độ nhớt thấp đến trung bình .
Gioăng được bố trí quanh đĩa van và tại vị trí kết nối rắc co. Vật liệu gioăng có thể là EPDM, silicone, PTFE hoặc FDM, tùy vào nhiệt độ và tính chất hóa học của môi trường sử dụng .
Chọn sai vật liệu gioăng có thể dẫn đến hiện tượng trương nở, chai cứng, nứt hoặc mất khả năng làm kín. Vì vậy, thông tin về lưu chất và nhiệt độ phải được cung cấp đầy đủ trước khi lựa chọn van.
Bộ rắc co gồm các đầu kết nối, đai ốc ren và gioăng. Ưu điểm của kết cấu này là mối nối chắc chắn, có thể tháo lắp để kiểm tra nhưng ít phụ thuộc vào kẹp ngoài như kết nối clamp .
Người mua cần xác định chính xác tiêu chuẩn rắc co đang sử dụng. Các chuẩn DIN và SMS có thể khác nhau về kích thước, bước ren và hình dạng gioăng nên không được tự ý lắp lẫn khi chưa có đầu chuyển đổi phù hợp .

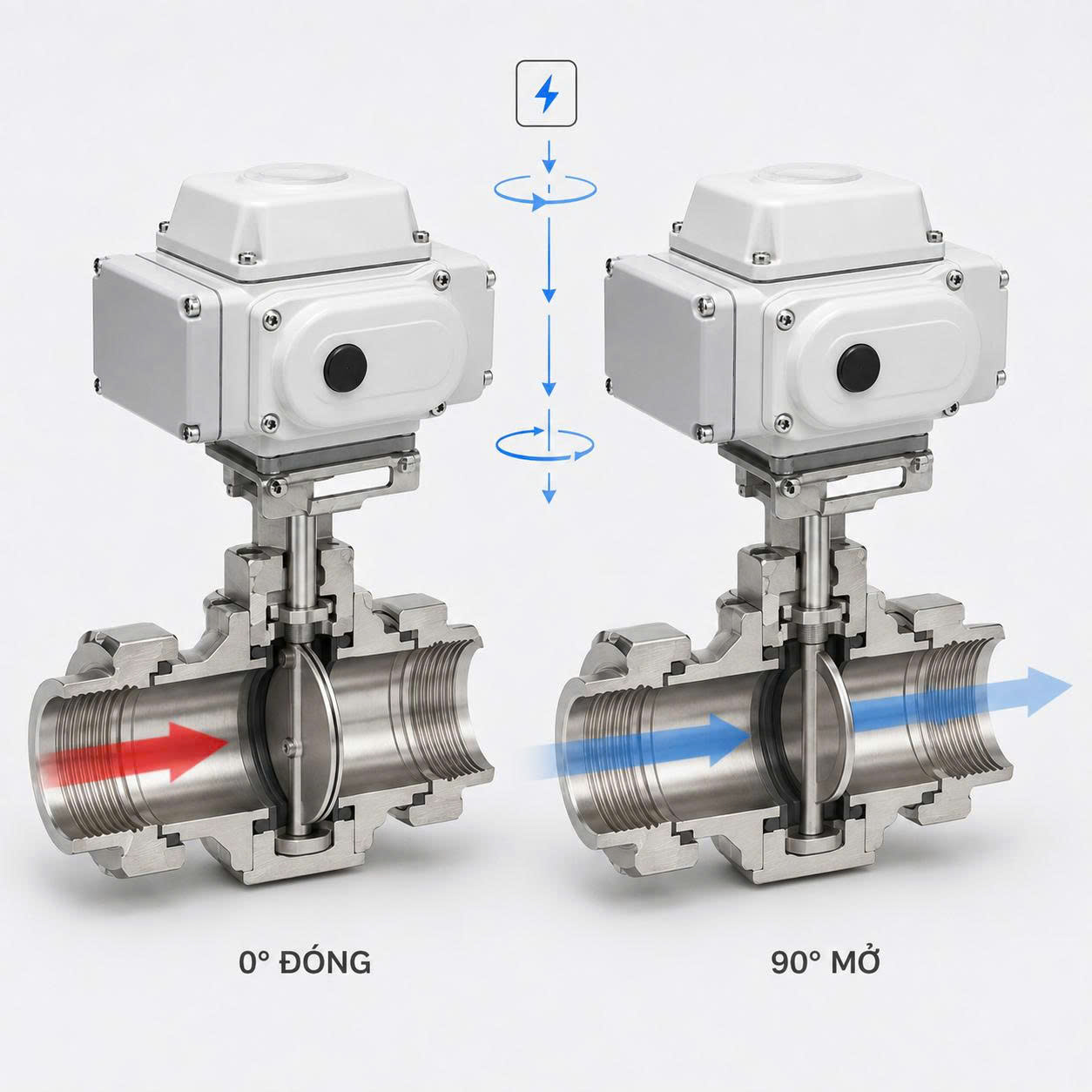

Khi được cấp nguồn và nhận lệnh mở, mô-tơ điện quay, truyền lực qua bộ bánh răng đến trục van. Trục kéo đĩa van xoay dần khỏi vị trí đóng. Khi đĩa đạt đến góc mở đã cài đặt, công tắc hành trình hoặc mạch điều khiển ngắt hoạt động của mô-tơ .
Khi nhận lệnh đóng, mô-tơ quay theo chiều ngược lại. Đĩa van trở về vị trí ép sát vào gioăng, tạo độ kín cần thiết để ngăn dòng lưu chất.
Van có hai phương thức điều khiển phổ biến:
Điều khiển ON/OFF: Van vận hành ở hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Cấu hình này phù hợp với công đoạn cấp, ngắt và chuyển hướng dòng chảy .
Điều khiển tuyến tính: Góc mở của đĩa van thay đổi theo tín hiệu điều khiển (4-20mA hoặc 0-10V). Cấu hình được sử dụng khi cần điều chỉnh lưu lượng, nhưng khả năng kiểm soát thực tế còn phụ thuộc đặc tính dòng chảy và dải vận hành của van .
Đối với dây chuyền không cần tháo rời đầu kết nối, khách hàng có thể tham khảo van bướm điện nối hàn inox vi sinh. Nếu hệ thống cần kết hợp một đầu hàn với một đầu rắc co, van bướm điện nối hàn rắc co inox vi sinh là phương án đáng cân nhắc.
Bộ truyền động điện giúp đóng mở van từ xa, giảm thao tác trực tiếp tại đường ống. Sản phẩm thích hợp với các vị trí khó tiếp cận, dây chuyền có nhiều van hoặc hệ thống cần vận hành theo trình tự đã lập trình .
Rắc co sử dụng đai ốc ren để tạo lực ép lên bề mặt gioăng. Khi lắp đúng chuẩn và siết đều, kết nối có độ ổn định cao, phù hợp với các tuyến ống cố định và dây chuyền vận hành thường xuyên .
Khác với đầu hàn cố định hoàn toàn, kết nối rắc co có thể tháo rời khi cần thay gioăng, kiểm tra thân van hoặc vệ sinh thủ công. Quá trình này cần sử dụng dụng cụ thích hợp để tránh làm biến dạng đai ốc hoặc hư ren .
Theo nội dung tổng quan về thép không gỉ, khả năng chống ăn mòn của vật liệu có liên quan đến lớp thụ động hình thành trên bề mặt. Tuy nhiên, inox không chống được mọi hóa chất trong mọi điều kiện. Việc lựa chọn inox 304 hay inox 316L vẫn phải dựa trên lưu chất, nồng độ, nhiệt độ và thời gian tiếp xúc .
Bề mặt nhẵn và kết cấu đơn giản giúp hạn chế những vị trí dễ lưu giữ cặn bẩn . Để duy trì điều kiện vệ sinh, van phải được lắp đúng chiều, vệ sinh theo quy trình và kiểm tra định kỳ tại các vùng tiếp xúc giữa đĩa, gioăng và thân van.

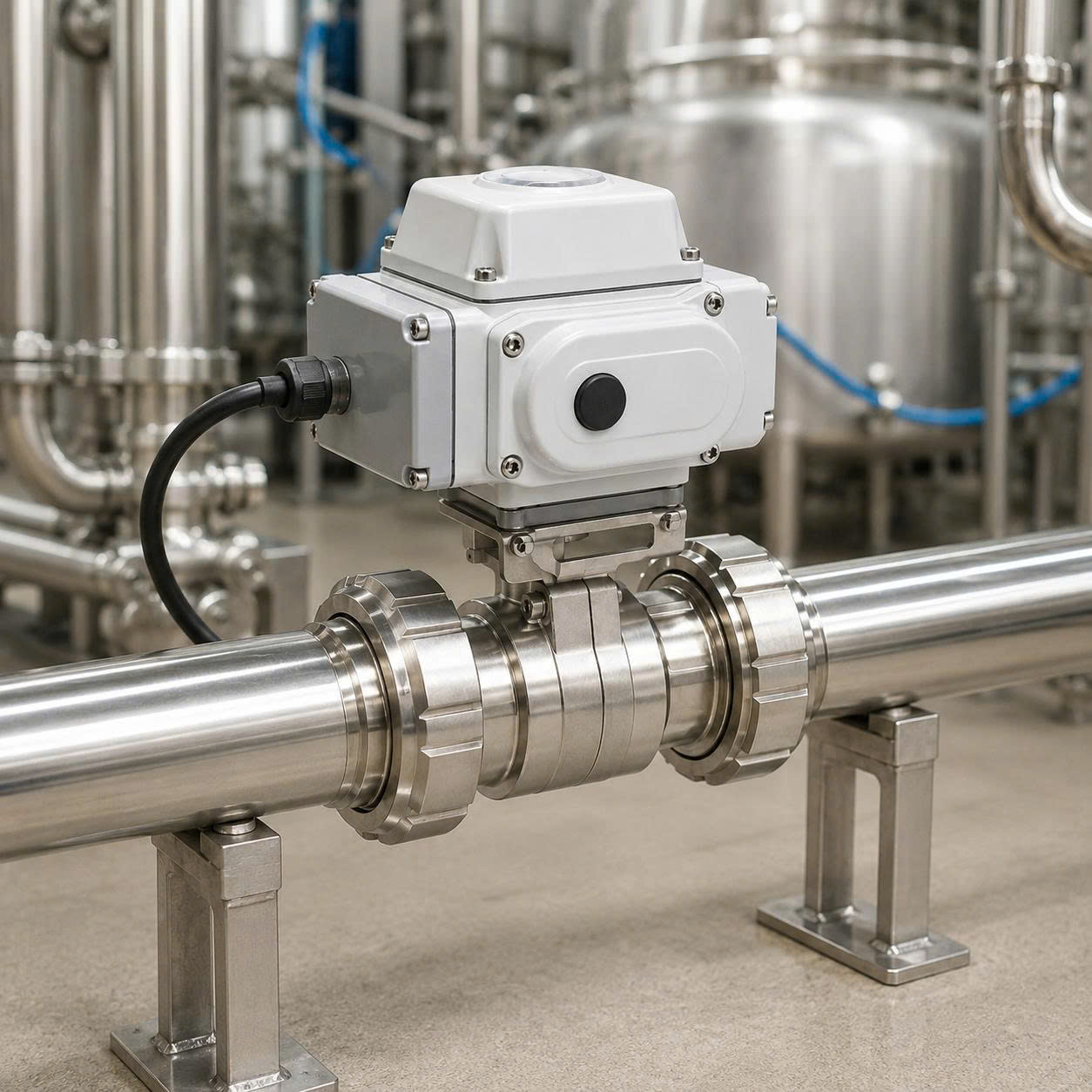

Sản phẩm có thể được sử dụng trong nhiều dây chuyền sản xuất, bao gồm:
Dây chuyền chế biến sữa và các sản phẩm từ sữa
Hệ thống sản xuất bia, rượu, nước giải khát
Đường ống vận chuyển nước tinh khiết
Dây chuyền thực phẩm dạng lỏng hoặc bán lỏng
Hệ thống sản xuất mỹ phẩm và sản phẩm chăm sóc cá nhân
Một số dây chuyền dược phẩm phù hợp với cấp độ hoàn thiện của van
Hệ thống pha trộn, chiết rót và cấp nguyên liệu
Hệ thống vệ sinh tại chỗ CIP khi cấu hình van đáp ứng nhiệt độ, áp suất và hóa chất vệ sinh
Van bướm có vùng mở lớn và mức cản dòng tương đối thấp, nhưng không phải lựa chọn tối ưu cho mọi loại lưu chất. Với lưu chất có hạt lớn, độ nhớt cao, tính mài mòn mạnh hoặc yêu cầu vô trùng đặc biệt, cần đánh giá riêng trước khi sử dụng.
Khách hàng có thể xem thêm nhóm van bướm inox vi sinh để so sánh các phương án vận hành bằng tay, khí nén và điện. Danh mục van inox vi sinh cũng cung cấp thêm lựa chọn van bi, van một chiều, van màng và các dòng van chuyên dụng cho từng yêu cầu công nghệ .
Trước tiên, cần kiểm tra kích thước thực tế và chuẩn kết nối của đường ống. Không nên xác định chỉ bằng quan sát hoặc tên gọi thông thường. Với hệ thống cũ, nên đo kích thước đầu nối và kiểm tra bước ren trước khi đặt hàng .
Inox 304 phù hợp với nhiều môi trường thực phẩm, nước và lưu chất ít ăn mòn. Inox 316L thường được ưu tiên khi môi trường có tính ăn mòn cao hơn hoặc yêu cầu vật liệu nghiêm ngặt hơn . Tuy nhiên, lựa chọn cuối cùng phải dựa trên bảng tương thích hóa học và điều kiện vận hành cụ thể.
EPDM, silicone và PTFE có đặc tính chịu nhiệt, đàn hồi và kháng hóa chất khác nhau. Nhà cung cấp cần biết tên lưu chất, nồng độ, nhiệt độ làm việc và loại hóa chất vệ sinh để tư vấn đúng loại gioăng .
Nguồn 24V DC thường được sử dụng trong hệ thống điều khiển điện áp thấp; nguồn 220V AC thuận tiện tại các khu vực có sẵn điện lưới phù hợp; 380V AC cho các ứng dụng công suất lớn . Điện áp của bộ truyền động phải đồng nhất với nguồn cấp và thiết kế của tủ điều khiển.
Nếu van chỉ thực hiện chức năng cấp và ngắt dòng chảy, điều khiển ON/OFF thường là lựa chọn hợp lý. Nếu cần thay đổi góc mở theo tín hiệu từ bộ điều khiển, phải lựa chọn bộ điện tuyến tính tương thích .
Bộ truyền động phải tạo ra mô-men đủ lớn để vận hành đĩa van trong điều kiện áp suất và lưu chất thực tế. Chọn mô-men quá thấp có thể khiến van kẹt hoặc không đóng kín; lựa chọn quá lớn không cần thiết có thể làm tăng chi phí và tác động bất lợi lên cơ cấu van.
Khi tích hợp với PLC, cần làm rõ điện áp nguồn, loại tín hiệu đầu vào, tín hiệu phản hồi vị trí, chế độ điều khiển và yêu cầu đóng van khi mất điện. Những thông tin này quyết định cấu hình bộ truyền động và sơ đồ đấu dây .
Trước khi lắp van, cần vệ sinh đường ống và loại bỏ cặn hàn, mạt kim loại hoặc dị vật. Kiểm tra gioăng đúng kích thước, đúng vật liệu và không có dấu hiệu nứt, xoắn hoặc biến dạng.
Hai đầu đường ống phải được căn chỉnh đồng tâm. Không sử dụng đai ốc rắc co để kéo ép hai đoạn ống đang bị lệch vì lực cơ học có thể truyền lên thân van, làm mòn gioăng không đều hoặc gây kẹt đĩa.
Khi siết rắc co, cần siết đều và đúng dụng cụ. Siết quá lỏng có thể gây rò rỉ; siết quá mức có thể làm biến dạng gioăng hoặc hư bề mặt ren.
Bộ truyền động nên được lắp ở vị trí hạn chế nước đọng và thuận tiện cho đấu nối, kiểm tra. Dây điện phải được đấu theo đúng sơ đồ của nhà sản xuất, có biện pháp bảo vệ phù hợp và do người có chuyên môn thực hiện.
Sau khi hoàn tất, cần vận hành thử không tải, kiểm tra chiều quay, hành trình đóng mở, tín hiệu phản hồi và độ kín của các mối nối. Chỉ đưa van vào vận hành chính thức khi các thông số đều ổn định.
Cơ Khí An Thịnh Tân cung cấp thiết bị và phụ kiện inox vi sinh phục vụ nhiều hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước. Khách hàng được hỗ trợ xác định kích thước, vật liệu, tiêu chuẩn kết nối, điện áp và phương thức điều khiển theo điều kiện sử dụng.
Việc tư vấn đúng ngay từ đầu giúp hạn chế nguy cơ mua sai chuẩn rắc co, sai vật liệu gioăng hoặc lựa chọn bộ truyền động không tương thích với tủ điện. Tùy nhu cầu, khách hàng có thể yêu cầu thêm tài liệu kỹ thuật, thông tin xuất xứ, chính sách bảo hành và các chứng từ liên quan của từng sản phẩm .
Để nhận cấu hình và báo giá phù hợp, khách hàng nên cung cấp hình ảnh đầu nối hiện hữu, kích thước đường ống, loại lưu chất, nhiệt độ, áp suất, điện áp và yêu cầu điều khiển.
Các lựa chọn phổ biến gồm 24V DC, 220V AC và 380V AC. Một số bộ truyền động có thể sử dụng điện áp khác.
Cần kiểm tra nguồn cấp và thiết kế tủ điều khiển trước khi đặt hàng. Không tự ý đấu sai điện áp ghi trên nhãn thiết bị.
ON/OFF phù hợp khi chỉ cần đóng hoặc mở van hoàn toàn.
Bộ điều khiển tuyến tính phù hợp khi cần điều khiển góc mở để thay đổi lưu lượng.
Việc lựa chọn cần căn cứ vào chức năng công nghệ, loại tín hiệu và mức độ chính xác mà hệ thống yêu cầu.
Inox 304 đáp ứng nhiều ứng dụng thực phẩm, đồ uống và nước thông thường.
Inox 316L thường được xem xét cho môi trường có mức độ ăn mòn cao hơn.
Không nên lựa chọn chỉ dựa trên tên ngành; cần đánh giá lưu chất, nồng độ hóa chất, nhiệt độ và chế độ vệ sinh.
Không nên lắp thay thế trực tiếp. Hai tiêu chuẩn có thể khác nhau về kích thước, bước ren, bề mặt tiếp xúc và hình dạng gioăng.
Ép nối các chi tiết không tương thích có thể làm hỏng ren, tạo khe hở, gây rò rỉ hoặc hình thành vùng lưu cặn.
Rắc co tạo mối nối bằng đai ốc ren, phù hợp với đường ống cố định và yêu cầu liên kết chắc chắn.
Clamp sử dụng cùm kẹp, cho phép tháo lắp nhanh hơn.
Lựa chọn phù hợp phụ thuộc vào tần suất vệ sinh, áp suất, tiêu chuẩn đường ống và yêu cầu bảo dưỡng.
Van có thể làm việc trong hệ thống CIP hoặc SIP nếu vật liệu thân, gioăng, bộ truyền động, nhiệt độ và áp suất định mức đáp ứng chu trình vệ sinh cụ thể.
Cần kiểm tra tài liệu kỹ thuật của đúng model thay vì mặc định mọi van vi sinh đều tương thích.
Có, khi bộ truyền động có nguồn điện và tín hiệu điều khiển tương thích.
Người mua cần xác định rõ tín hiệu đầu vào, tín hiệu phản hồi, chế độ ON/OFF hay tuyến tính và yêu cầu trạng thái an toàn khi xảy ra sự cố nguồn điện.
Các thông tin cần thiết gồm:
Hình ảnh đầu nối hiện hữu cũng giúp hạn chế nhầm lẫn khi xác định tiêu chuẩn.
Không có một chu kỳ chung cho mọi hệ thống. Tần suất kiểm tra phụ thuộc số lần đóng mở, điều kiện vệ sinh, lưu chất và môi trường lắp đặt.
Cần kiểm tra sớm nếu xuất hiện rò rỉ, tiếng động bất thường, mô-tơ quá nóng hoặc van không đóng mở hết hành trình.
Lựa chọn đúng van ngay từ đầu giúp hệ thống vận hành ổn định, duy trì độ kín và thuận tiện hơn trong quá trình bảo dưỡng. Quý khách có nhu cầu mua van bướm điện nối rắc co inox vi sinh vui lòng liên hệ Cơ Khí An Thịnh Tân để được tư vấn cấu hình, kiểm tra tiêu chuẩn kết nối và nhận báo giá phù hợp.
