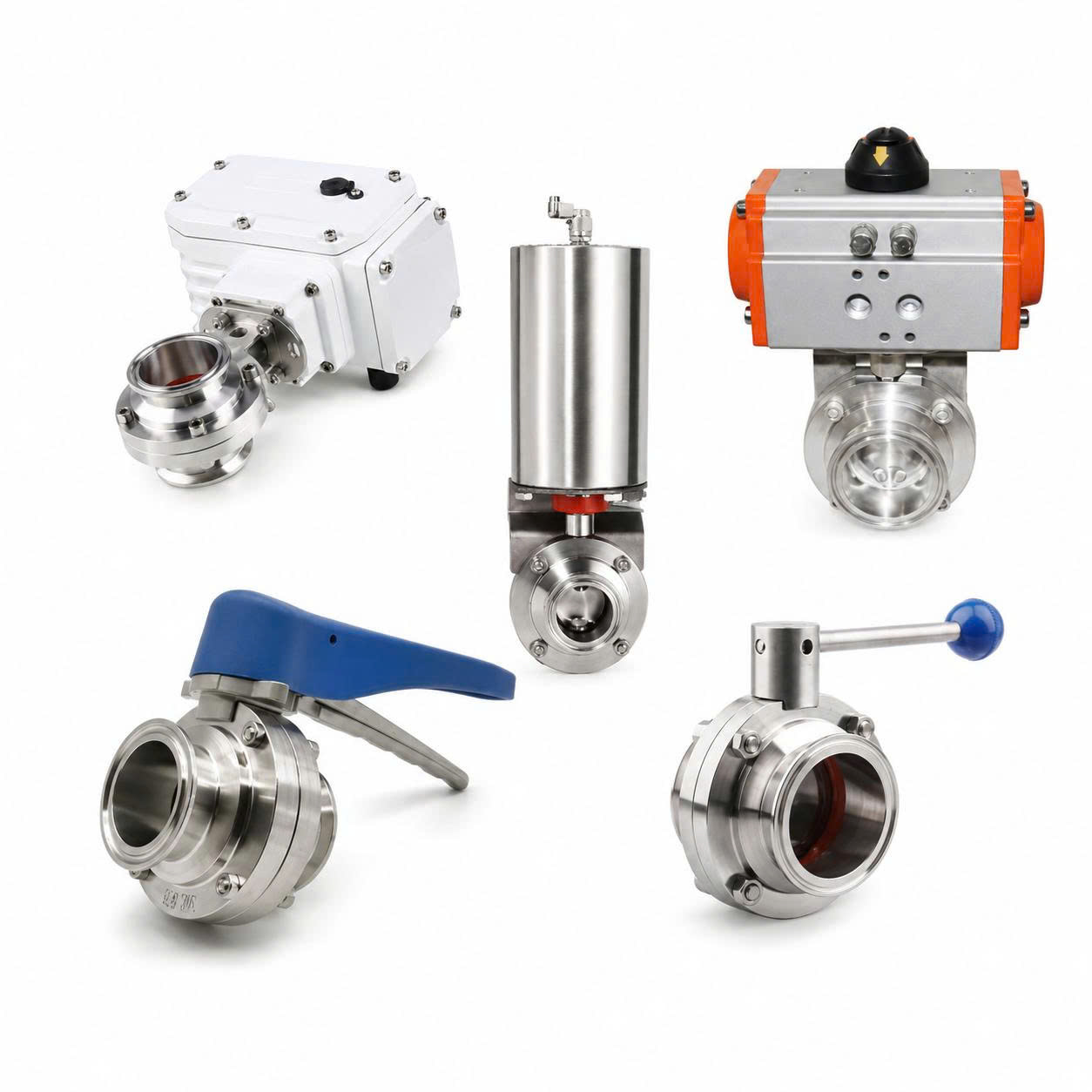

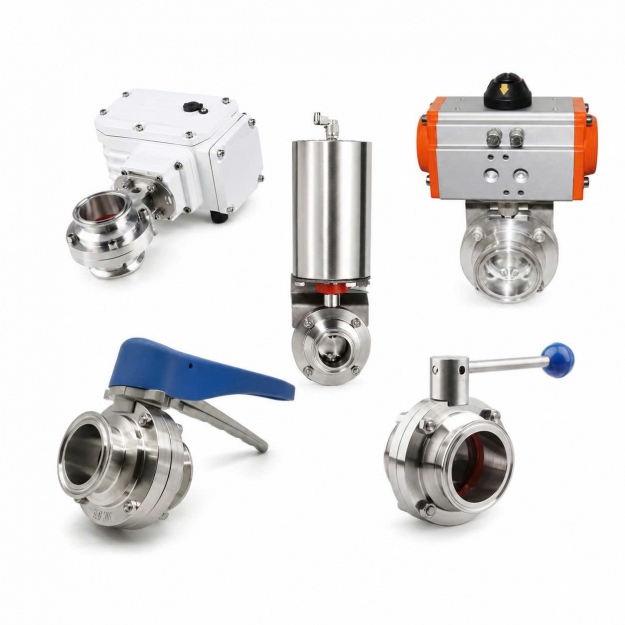

Van bướm inox vi sinh – tay rút, điều khiển điện, khí nén là thiết bị kiểm soát dòng chảy được chế tạo từ inox 304 hoặc inox 316. Sản phẩm có nhiều phương thức vận hành, từ thao tác thủ công bằng tay rút đến đóng mở tự động bằng điện hoặc khí nén, phù hợp với dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước. Tại Cơ khí An Thịnh Tân, khách hàng được tư vấn lựa chọn vật liệu, kiểu kết nối và bộ điều khiển phù hợp với điều kiện vận hành thực tế. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm inox vi sinh là thiết bị kiểm soát dòng chảy trong đường ống vi sinh, được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu độ sạch và vệ sinh cao. Thiết bị hoạt động dựa trên nguyên lý đĩa van xoay quanh trục để đóng hoặc mở dòng chảy, cho phép điều khiển lưu chất một cách nhanh chóng và hiệu quả.
Thân và đĩa van thường được chế tạo bằng inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao trong môi trường làm việc khắc nghiệt. Điểm đặc biệt của dòng sản phẩm này là sự đa dạng trong phương thức vận hành: có thể vận hành thủ công bằng tay rút, hoặc tự động bằng bộ truyền động điện hoặc khí nén, tùy theo nhu cầu và điều kiện của từng hệ thống.
Sản phẩm thuộc nhóm van bướm inox vi sinh, có thiết kế gọn và đa dạng phương thức vận hành, đáp ứng nhiều quy mô dây chuyền khác nhau.
Van bướm inox vi sinh sở hữu những đặc điểm kỹ thuật nổi bật sau:
Vật liệu chế tạo: Thân và đĩa van bằng inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Gioăng làm kín: Sử dụng gioăng EPDM, silicone hoặc vật liệu tương thích với lưu chất và nhiệt độ làm việc.
Phương thức điều khiển: Đa dạng với tay rút (thủ công), mô-tơ điện hoặc bộ truyền động khí nén.
Kiểu kết nối: Linh hoạt với các kiểu kết nối clamp (rắc co), hàn hoặc ren.
Kích thước và tiêu chuẩn: Theo từng hệ thống cụ thể (DIN, SMS hoặc theo yêu cầu).
Chế độ điều khiển: Hỗ trợ điều khiển ON/OFF (đóng/mở hoàn toàn) hoặc tuyến tính (điều chỉnh vị trí mở) tùy cấu hình.
Nhiệt độ và áp suất: Cần được xác nhận theo catalogue kỹ thuật của từng model.
Đây là một trong những sản phẩm phổ biến thuộc nhóm van inox vi sinh, được sử dụng để kiểm soát lưu chất trong các hệ thống sản xuất yêu cầu khả năng vệ sinh thuận tiện.
Van bướm inox vi sinh có cấu tạo đơn giản nhưng chắc chắn, bao gồm các bộ phận chính sau:
Bộ phận điều khiển: Tay rút (cho thủ công), mô-tơ điện hoặc bộ truyền động khí nén (cho tự động).
Trục van: Kết nối bộ phận điều khiển với đĩa van, truyền chuyển động xoay.
Thân van: Kết cấu bằng inox, hai đầu kết nối với đường ống.
Đĩa van: Chi tiết đóng/mở dòng chảy, được gia công với bề mặt nhẵn.
Gioăng làm kín: Đảm bảo độ kín giữa đĩa và thân van khi đóng.
Đầu kết nối đường ống: Clamp, hàn hoặc rắc co tùy theo yêu cầu.
Nguyên lý hoạt động của van bướm inox vi sinh rất trực quan:
Bộ phận điều khiển (tay rút, mô-tơ điện hoặc khí nén) tạo lực làm trục van quay.
Trục van truyền chuyển động xoay đến đĩa van bên trong.
Khi đĩa van quay song song với dòng chảy → van ở trạng thái mở, cho phép lưu chất đi qua.
Khi đĩa van quay vuông góc với dòng chảy → van ở trạng thái đóng, ngăn dòng lưu chất.
Góc mở trung gian (ví dụ 30°, 50°, 70°) chỉ phù hợp để điều chỉnh lưu lượng ở mức tương đối, trừ cấu hình tuyến tính chuyên dụng có positioner.
Tùy vào mức độ tự động hóa và nguồn năng lượng sẵn có, van bướm inox vi sinh có thể được trang bị các phương thức vận hành khác nhau.
Nguyên lý: Vận hành trực tiếp bằng tay thông qua tay rút (lever).
Ưu điểm: Không cần nguồn điện hoặc khí nén; cấu tạo đơn giản, chi phí đầu tư thấp; dễ vận hành.
Ứng dụng: Phù hợp với hệ thống nhỏ, ít đóng mở, các vị trí dễ tiếp cận.
Hạn chế: Không thể vận hành từ xa hoặc tự động hóa.
Van bướm inox vi sinh điều khiển điện sử dụng mô-tơ điện để đóng mở van, có thể kết nối với PLC hoặc tủ điều khiển. Phương thức này phù hợp với hệ thống không có nguồn khí nén, cần điều khiển từ xa và tích hợp tự động hóa.
Van bướm vi sinh điều khiển khí nén inox 304, 316L sử dụng áp lực khí để đóng mở, có tốc độ phản hồi nhanh. Sản phẩm có cấu hình tác động đơn (spring return, fail-safe) hoặc tác động kép, phù hợp với dây chuyền có sẵn nguồn khí nén và cần đóng mở thường xuyên.
Chọn tay rút khi tần suất thao tác thấp, không yêu cầu tự động hóa, chi phí ưu tiên hàng đầu.
Chọn điều khiển điện khi không có hệ thống khí nén, cần vận hành từ xa và tích hợp PLC/tủ điều khiển.
Chọn khí nén khi cần đóng mở nhanh, thường xuyên và nhà máy đã có sẵn hệ thống khí nén.
Căn cứ thêm vào mức độ tự động hóa của toàn bộ dây chuyền và vị trí lắp đặt (gần hay xa khu vực điều khiển) để đưa ra quyết định tối ưu.
Sự lựa chọn vật liệu inox và gioăng làm kín đóng vai trò then chốt đến hiệu suất và tuổi thọ của van trong môi trường làm việc cụ thể.
Khả năng chịu lực: Phù hợp với nhiều môi trường nước và thực phẩm thông thường.
Chống ăn mòn: Có khả năng chống ăn mòn tốt trong điều kiện tiêu chuẩn.
Chi phí: Chi phí đầu tư thường thấp hơn inox 316.
Ứng dụng: Hệ thống nước sạch, thực phẩm thông thường, môi trường ít chloride.
Khả năng chịu lực: Chống ăn mòn tốt hơn trong nhiều môi trường đặc thù.
Chống ăn mòn: Phù hợp hơn với một số hóa chất hoặc lưu chất có chloride (muối), có tính axit hoặc kiềm.
Chi phí: Chi phí đầu tư thường cao hơn inox 304.
Ứng dụng: Ngành dược phẩm, mỹ phẩm, thực phẩm biển, hóa chất, môi trường có tính ăn mòn cao.
Việc lựa chọn inox vi sinh phải căn cứ vào loại lưu chất, nhiệt độ, hóa chất vệ sinh và yêu cầu tuổi thọ của hệ thống.
Inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào mác inox và môi trường sử dụng.
Gioăng van bướm vi sinh – ron van bướm dùng trong thực phẩm có nhiệm vụ làm kín giữa thân và đĩa van, ngăn rò rỉ lưu chất. Vật liệu gioăng phải được lựa chọn theo lưu chất, nhiệt độ, áp suất và hóa chất vệ sinh. Các loại gioăng phổ biến bao gồm:
EPDM: Kháng nước, hơi nước và một số hóa chất, bền trong nhiều ứng dụng thực phẩm.
Silicone: Chịu nhiệt tốt hơn, đàn hồi cao, thường dùng trong dược phẩm.
PTFE (Teflon): Kháng hóa chất tuyệt vời, chịu nhiệt độ cao, thường dùng trong môi trường đặc biệt.
Van bướm inox vi sinh có thể được trang bị các kiểu kết nối khác nhau để phù hợp với hệ thống đường ống:
Đặc điểm: Sử dụng cùm clamp inox để kết nối nhanh giữa hai đầu ống.
Ưu điểm: Tháo lắp nhanh, thuận tiện vệ sinh và thay gioăng.
Ứng dụng: Phù hợp với hệ thống bảo trì thường xuyên, yêu cầu vệ sinh CIP/SIP.
Đặc điểm: Kết nối cố định bằng phương pháp hàn inox, đảm bảo độ kín tối đa.
Ưu điểm: Liên kết chắc chắn, chịu áp lực và nhiệt độ tốt, không có khe hở.
Ứng dụng: Phù hợp với dây chuyền ít tháo lắp, hệ thống khép kín.
Đặc điểm: Kết nối bằng khớp ren rắc co inox vi sinh có thể tháo/lắp bằng tay.
Ưu điểm: Liên kết chắc chắn, có thể tháo van mà không cần cắt đường ống.
Ứng dụng: Các hệ thống bán cố định, nơi có nhu cầu bảo trì thường xuyên.
Van bướm inox vi sinh mang lại nhiều lợi ích vượt trội cho hệ thống:
Thiết kế gọn, tiết kiệm không gian: So với các loại van khác (van cầu, van bi), van bướm có kích thước nhỏ gọn hơn đáng kể.
Đa dạng phương thức vận hành: Từ thủ công đến tự động, đáp ứng mọi nhu cầu của hệ thống.
Đa dạng kiểu kết nối: Clamp, hàn, rắc co, linh hoạt lắp đặt với nhiều hệ thống.
Inox chống ăn mòn và dễ vệ sinh: Đảm bảo độ bền và đáp ứng tiêu chuẩn vệ sinh công nghiệp.
Có thể tích hợp vào hệ thống tự động hóa: Kết nối với PLC, SCADA hoặc tủ điều khiển.
Thuận tiện thay gioăng và bảo trì: Cấu tạo đơn giản, dễ dàng tiếp cận các bộ phận bên trong.
Phù hợp với nhiều dây chuyền sản xuất sạch: Đáp ứng yêu cầu của các ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm.
Van bướm inox vi sinh được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Thực phẩm và đồ uống: Dây chuyền chế biến sữa, bia, nước giải khát, nước trái cây.
Bia, sữa và nước giải khát: Điều khiển dòng nguyên liệu trong sản xuất bia, sữa.
Dược phẩm, mỹ phẩm: Sản xuất thuốc, dung dịch tiêm, kem, mỹ phẩm.
Nước sạch, nước RO và nước tinh khiết: Đóng/mở đường ống cấp nước.
Hệ thống pha trộn, chiết rót: Kiểm soát dòng nguyên liệu chính xác trong quy trình sản xuất.
Dây chuyền điều khiển tự động: Tích hợp trong các nhà máy sản xuất hiện đại.
Hệ thống cần vệ sinh định kỳ: Đáp ứng yêu cầu vệ sinh CIP/SIP.
Để chọn được van bướm inox vi sinh phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Kích thước đường ống: Đường kính ống và tiêu chuẩn kết nối (DIN, SMS).
Kiểu kết nối: Clamp, hàn hay rắc co?
Vật liệu inox: Inox 304 hay inox 316 cho ứng dụng cụ thể?
Vật liệu gioăng: Chọn EPDM, Silicone hay vật liệu khác để tương thích với lưu chất?
Loại lưu chất: Lưu chất có ăn mòn, có độ nhớt hay chứa hạt rắn không?
Nhiệt độ và áp suất: Nhiệt độ và áp suất làm việc tối đa của hệ thống.
Phương thức vận hành: Tay rút, điều khiển điện hay khí nén?
Chế độ điều khiển: Cần ON/OFF đơn giản hay điều khiển tuyến tính (4-20mA)?
Nguồn năng lượng sẵn có: Có sẵn nguồn điện 24V/220V hay nguồn khí nén?
Tần suất đóng mở: Van được vận hành bao nhiêu lần/ngày? Ảnh hưởng đến việc chọn tay rút hay tự động.
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Kiểm tra kích thước, vật liệu và kiểu kết nối: Đối chiếu với yêu cầu và hệ thống hiện có.
Làm sạch đường ống trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ và tạp chất.
Căn chỉnh van đồng tâm với đường ống: Tránh gây ứng suất lên thân van và kết nối.
Lắp gioăng đúng vị trí: Đảm bảo gioăng không bị xoắn hoặc lệch.
Đấu điện hoặc kết nối khí theo sơ đồ: Thực hiện đúng theo hướng dẫn kỹ thuật.
Vận hành thử và kiểm tra rò rỉ: Đóng/mở van vài lần, kiểm tra rò rỉ tại các mối nối và gioăng.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Vệ sinh thân, đĩa và gioăng định kỳ: Đảm bảo bề mặt tiếp xúc sạch sẽ, không cặn bẩn.
Cô lập nguồn điện, khí và lưu chất trước khi bảo trì: Đảm bảo an toàn tuyệt đối.
Thay gioăng khi chai cứng, biến dạng hoặc rò rỉ: Đây là nguyên nhân chính gây rò rỉ.
Kiểm tra hoạt động của tay rút, actuator điện hoặc khí nén: Đảm bảo vận hành trơn tru, đúng hành trình.
Kiểm tra tình trạng bề mặt của các mối nối: Phát hiện dấu hiệu mòn, xước hoặc ăn mòn.
Giá của van bướm inox vi sinh không cố định và phụ thuộc vào nhiều yếu tố:
Kích thước van: Đường kính danh nghĩa (DN) – kích thước càng lớn, giá càng cao.
Vật liệu inox: 304 hay 316 – inox 316 có giá cao hơn.
Kiểu kết nối: Clamp, hàn hay rắc co – mỗi loại có mức giá khác nhau.
Vật liệu gioăng: EPDM, Silicone hay PTFE – vật liệu đặc biệt có giá cao hơn.
Phương thức vận hành: Tay rút, điều khiển điện hay khí nén – tự động hóa có giá cao hơn.
Phụ kiện đi kèm: Van điện từ, limit switch, positioner – tăng chi phí.
Số lượng, xuất xứ và yêu cầu CO/CQ: Đơn hàng số lượng lớn có chiết khấu; chứng từ đặc biệt có thể ảnh hưởng đến giá.
Để nhận được báo giá chính xác và nhanh nhất, khách hàng vui lòng cung cấp đầy đủ các thông tin sau: kích thước ống, lưu chất, nhiệt độ, áp suất và phương thức điều khiển.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết mang đến cho khách hàng:
Tư vấn đúng vật liệu và kiểu kết nối: Đảm bảo lựa chọn sản phẩm tối ưu cho ứng dụng thực tế.
Hỗ trợ chọn tay rút, actuator điện hoặc khí nén: Tư vấn phương thức vận hành phù hợp với hệ thống.
Cung cấp van và phụ kiện đồng bộ: Đảm bảo tính tương thích của toàn bộ hệ thống.
Kiểm tra sản phẩm trước khi giao: Đảm bảo chất lượng và thông số kỹ thuật trước khi xuất xưởng.
Chính sách vận chuyển và bảo hành: Minh bạch, rõ ràng và thuận lợi cho khách hàng.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn lựa chọn van theo lưu chất, kích thước đường ống, nguồn năng lượng và yêu cầu điều khiển thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn vật liệu, kiểu kết nối, gioăng làm kín và phương thức vận hành van bướm vi sinh.
Việc lựa chọn cần căn cứ vào nguồn năng lượng sẵn có, tần suất vận hành, tốc độ đóng mở và yêu cầu an toàn của hệ thống.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và thực phẩm thông thường, đồng thời có chi phí đầu tư thấp hơn. Inox 316 có khả năng chống ăn mòn tốt hơn trong môi trường chứa chloride, nước biển và một số loại hóa chất nhưng chi phí thường cao hơn.
Việc lựa chọn vật liệu cần căn cứ vào thành phần và nồng độ môi chất, nhiệt độ, áp suất cũng như yêu cầu vệ sinh của hệ thống.
Có thể, nhưng cần kiểm tra sự tương thích về kích thước và hình dạng trục van, bộ gá kết nối, tiêu chuẩn mặt bích lắp actuator, góc quay và mô-men vận hành.
Việc chuyển đổi được thực hiện bằng cách tháo tay rút, lắp bộ gá và bộ truyền động điện hoặc khí nén phù hợp. Tiêu chuẩn ISO 5211 thường được sử dụng cho mặt bích lắp actuator. Công việc này nên được tư vấn và thực hiện bởi kỹ thuật viên có kinh nghiệm.
EPDM có khả năng kháng nước, hơi nước và một số hóa chất tốt, bền trong nhiều ứng dụng thực phẩm và đồ uống. Silicone có độ đàn hồi tốt, phù hợp với một số ứng dụng nhiệt độ cao và thường được sử dụng trong ngành thực phẩm hoặc dược phẩm.
Việc lựa chọn gioăng phải căn cứ vào loại lưu chất, nồng độ hóa chất, nhiệt độ và áp suất làm việc. Cần đối chiếu bảng tương thích hóa chất và giới hạn nhiệt độ của nhà sản xuất trước khi lựa chọn.
Báo giá cơ bản thường chỉ bao gồm thân van. Bộ điều khiển như tay rút, mô-tơ điện hoặc bộ truyền động khí nén có thể được báo giá riêng hoặc bao gồm trong cấu hình trọn bộ, tùy theo phạm vi cung cấp.
Các phụ kiện như van điện từ, limit switch, positioner, bộ lọc điều áp và bộ gá kết nối thường được lựa chọn theo yêu cầu cụ thể. Khách hàng nên cung cấp rõ phương thức vận hành, nguồn điện, nguồn khí và tín hiệu điều khiển để nhận báo giá đầy đủ, chính xác nhất.
