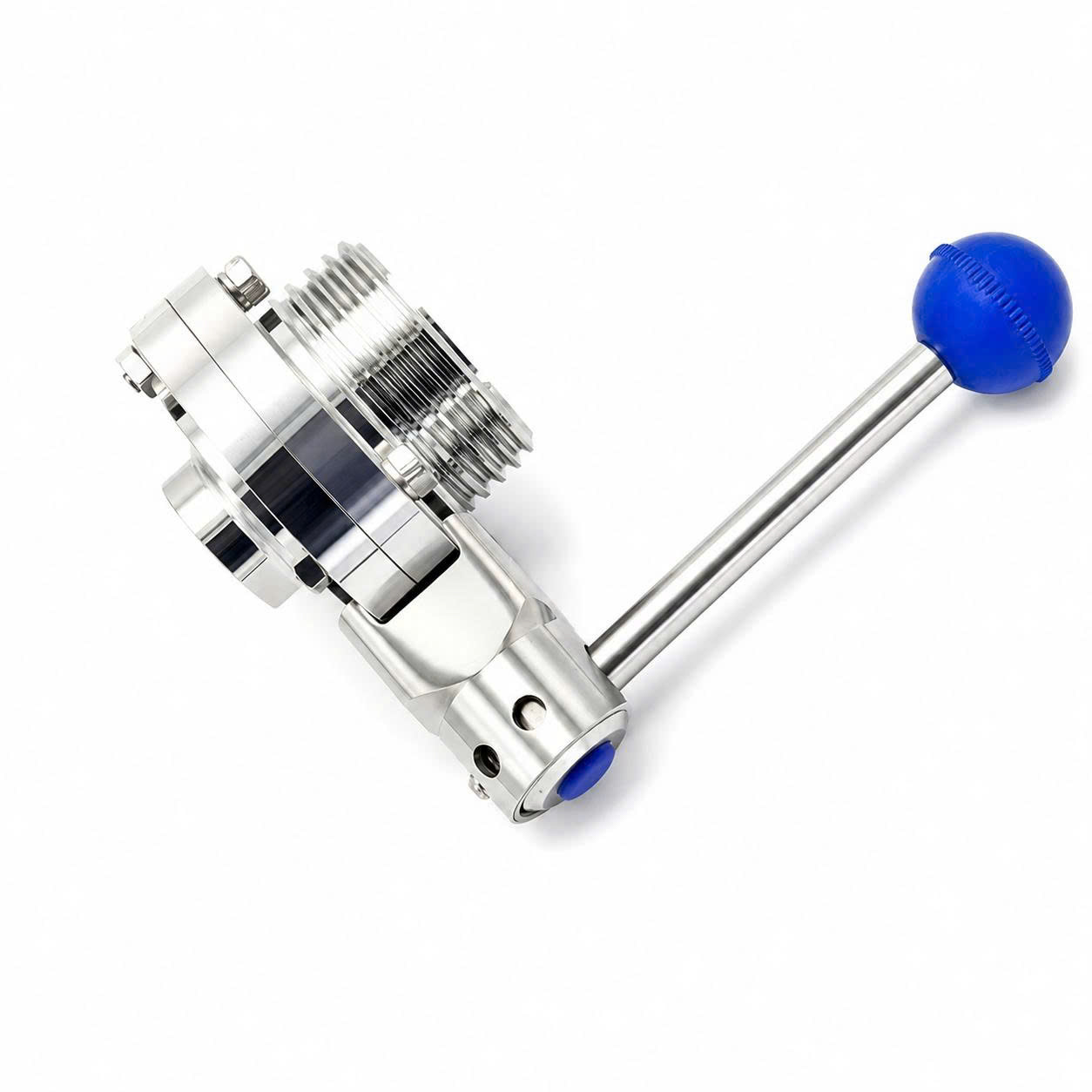

Van bướm vi sinh tay rút đầu hàn đầu rắc co là thiết bị đóng mở dòng chảy bằng tay, sử dụng một đầu hàn cố định và một đầu rắc co thuận tiện tháo lắp. Sản phẩm được cung cấp bởi An Thịnh Tân, phù hợp với đường ống thực phẩm, đồ uống, dược phẩm và các hệ thống yêu cầu vệ sinh. Xem chi tiết sản phẩm và liên hệ với chúng tôi để được hỗ trợ tốt nhất.
Van bướm vi sinh tay rút đầu hàn đầu rắc co là thiết bị đóng mở dòng chảy thủ công, thuộc nhóm van bướm inox vi sinh. Sản phẩm được vận hành trực tiếp bằng tay rút, với đặc điểm nhận diện là một đầu van được hàn cố định vào đường ống và đầu còn lại sử dụng kết nối ren rắc co (clamp/union) có thể tháo rời.
Nguyên lý hoạt động cơ bản của van bướm: đĩa van xoay quanh trục để đóng hoặc mở dòng chảy. Khi đĩa van song song với dòng chảy, van mở; khi đĩa van vuông góc với dòng chảy, van đóng. Cấu hình lai này giúp van vừa có độ ổn định từ mối hàn cố định, vừa có tính linh hoạt khi cần tháo lắp một phía để bảo trì.
Sản phẩm khác biệt với van hai đầu hàn (cố định hoàn toàn, không tháo được), van hai đầu clamp (tháo được cả hai phía) hoặc van hai đầu rắc co (kết nối ren cả hai phía). Cấu hình lai này là giải pháp trung gian, tối ưu cho các hệ thống vừa cần sự ổn định vừa cần khả năng bảo trì.
Sản phẩm thuộc nhóm van bướm inox vi sinh, được thiết kế để đáp ứng nhu cầu đa dạng của các hệ thống đường ống vi sinh.
Van bướm vi sinh tay rút đầu hàn đầu rắc co sở hữu những đặc điểm kỹ thuật quan trọng sau:
Vật liệu chế tạo: Thân và đĩa van được sản xuất từ inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn và độ bền cao.
Gioăng làm kín: Sử dụng gioăng EPDM hoặc silicone, tương thích với lưu chất và nhiệt độ làm việc.
Vận hành: Thủ công bằng tay rút nhiều vị trí, cho phép khóa van ở trạng thái mở hoặc đóng.
Kết nối lai: Một đầu hàn cố định (liên kết vĩnh viễn với đường ống) và một đầu rắc co (có thể tháo lắp).
Bề mặt hoàn thiện: Nhẵn, thuận tiện vệ sinh và hạn chế bám cặn.
Kích thước, áp suất và nhiệt độ: Được xác định theo từng model cụ thể; cần kiểm tra catalogue trước khi lựa chọn.
Đây là một trong những cấu hình kết nối đặc biệt thuộc nhóm van inox vi sinh, mang lại sự cân bằng giữa độ ổn định và khả năng bảo trì.
Van bướm vi sinh tay rút đầu hàn đầu rắc co có cấu tạo bao gồm các bộ phận chính sau:
Thân van inox: Kết cấu chính bằng inox, một đầu dạng hàn, một đầu dạng rắc co.
Đĩa và trục van: Đĩa van xoay quanh trục để đóng/mở dòng chảy.
Tay rút điều khiển: Bộ phận điều khiển bằng tay, có cơ cấu khóa vị trí.
Gioăng làm kín: Đảm bảo độ kín giữa đĩa và thân van khi đóng.
Đầu nối hàn: Đầu cố định được hàn trực tiếp vào đường ống.
Đầu nối ren rắc co: Đầu tháo rời sử dụng khớp ren và gioăng để kết nối.
Nguyên lý hoạt động của van bướm tay rút đầu hàn đầu rắc co diễn ra theo các bước sau:
Người vận hành kéo tay rút để mở khóa vị trí hiện tại.
Xoay tay điều khiển để truyền lực xuống trục van.
Trục van làm đĩa van quay theo.
Khi đĩa van song song với đường ống → van ở trạng thái mở, cho phép lưu chất đi qua.
Khi đĩa van vuông góc với đường ống → van ở trạng thái đóng, ngăn dòng lưu chất.
Các vị trí trung gian có thể hỗ trợ điều chỉnh lưu lượng ở mức tương đối, nhưng không thay thế van điều tiết chính xác.
Cấu hình kết nối lai này mang lại nhiều lợi ích vượt trội cho hệ thống:
Đầu hàn tạo liên kết ổn định và hạn chế rò rỉ: Mối hàn là kết nối vĩnh viễn, đảm bảo độ kín tuyệt đối và giảm thiểu nguy cơ rò rỉ so với các kết nối cơ khí.
Đầu rắc co giúp tháo van mà không phải cắt toàn bộ đường ống: Chỉ cần tháo đầu rắc co là có thể tháo rời van, tiết kiệm thời gian và chi phí bảo trì.
Thuận tiện kiểm tra, vệ sinh và thay gioăng: Dễ dàng tiếp cận các chi tiết bên trong van để kiểm tra, vệ sinh và thay thế gioăng.
Thích hợp với vị trí cần bảo trì định kỳ: Giải pháp lý tưởng cho các vị trí cần vệ sinh và bảo trì thường xuyên nhưng vẫn yêu cầu độ ổn định của mối hàn.
Trường hợp cần tự động hóa: Có thể tham khảo bộ van bướm vi sinh điều khiển khí nén củ AT để chuyển đổi từ thủ công sang tự động khi có nhu cầu.
Đóng mở nhanh và thao tác đơn giản: Chỉ cần kéo và xoay tay rút, không yêu cầu kỹ thuật phức tạp.
Kết cấu nhỏ gọn, dễ lắp đặt: Van bướm có thiết kế gọn, tiết kiệm không gian so với các loại van khác.
Chống ăn mòn và thuận tiện vệ sinh: Inox có khả năng chống ăn mòn, bề mặt nhẵn dễ vệ sinh.
Dễ tháo một phía để kiểm tra, bảo trì: Đầu rắc co cho phép tháo van mà không ảnh hưởng đến đầu hàn cố định.
Phù hợp với nhiều loại đường ống vi sinh: Đáp ứng các tiêu chuẩn khác nhau về kết nối.
Phụ thuộc vào thao tác vận hành thủ công: Không thể tự động hóa hoặc điều khiển từ xa.
Không phù hợp với vị trí cần điều khiển từ xa: Yêu cầu người vận hành tiếp cận trực tiếp.
Không dùng để điều tiết lưu lượng có độ chính xác cao: Chỉ phù hợp để đóng/mở hoàn toàn.
Đầu hàn yêu cầu kỹ thuật thi công phù hợp: Cần thợ hàn có kinh nghiệm và quy trình hàn đúng chuẩn để tránh biến dạng hoặc ăn mòn.
Để lựa chọn giữa van đầu hàn – rắc co và van tay kẹp clamp, cần hiểu rõ sự khác biệt:
| Tiêu chí | Van đầu hàn – rắc co | Van tay kẹp clamp |
|---|---|---|
| Kết nối | Một đầu hàn cố định, một đầu rắc co tháo được | Cả hai đầu đều là clamp, tháo lắp nhanh |
| Độ ổn định | Cao (đầu hàn) | Trung bình (phụ thuộc vào siết clamp) |
| Tháo lắp | Tháo được một phía | Tháo được cả hai phía |
| Ứng dụng | Vị trí cần ổn định một phía, bảo trì phía còn lại | Hệ thống cần tháo lắp thường xuyên cả hai phía |
Việc lựa chọn phụ thuộc vào thiết kế đường ống và tần suất vệ sinh. Tham khảo thêm van bướm vi sinh tay kẹp inox SUS304, SUS316 để lựa chọn kiểu kết nối phù hợp nhất cho hệ thống của bạn.
Sự lựa chọn giữa inox 304 và inox 316 ảnh hưởng trực tiếp đến độ bền và chi phí của van:
Inox 304: Phù hợp với môi trường thông thường như nước sạch, thực phẩm không có tính ăn mòn cao. Có khả năng chống ăn mòn tốt và chi phí hợp lý.
Inox 316: Có khả năng chống ăn mòn tốt hơn trong môi trường đặc thù, đặc biệt là môi trường có chloride, hóa chất hoặc nhiệt độ cao. Chi phí đầu tư thường cao hơn inox 304.
Cần căn cứ vào lưu chất, nhiệt độ và hóa chất vệ sinh để đưa ra lựa chọn phù hợp. Có thể tìm hiểu thêm các dòng inox vi sinh trước khi lựa chọn vật liệu.
Inox là một loại thép không gỉ có chứa crom và nổi bật với khả năng chống ăn mòn. Khả năng làm việc thực tế còn phụ thuộc vào mác inox và môi trường sử dụng.
Van bướm vi sinh tay rút đầu hàn đầu rắc co được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Dây chuyền chế biến thực phẩm: Điều khiển dòng nguyên liệu qua các công đoạn sản xuất.
Nhà máy bia, rượu và nước giải khát: Kiểm soát dòng dung dịch trong quy trình lên men, chiết rót.
Hệ thống sản xuất sữa và thực phẩm dạng lỏng: Các ứng dụng yêu cầu vệ sinh cao và kết nối ổn định.
Đường ống mỹ phẩm, dược phẩm và nước sạch: Sản xuất dung dịch, nước tinh khiết.
Hệ thống cần tháo lắp vệ sinh định kỳ: Vị trí cần vệ sinh CIP/SIP nhưng vẫn yêu cầu độ ổn định.
Các cụm đường ống sử dụng van inox vi sinh: Tích hợp trong các hệ thống vi sinh đa dạng.
Để chọn được van bướm vi sinh tay rút đầu hàn đầu rắc co phù hợp nhất, quý khách hàng cần xem xét các yếu tố sau:
Xác định kích thước và tiêu chuẩn đường ống: Đường kính ống và tiêu chuẩn kết nối (DIN, SMS...).
Lựa chọn inox 304 hoặc inox 316: Dựa trên lưu chất và môi trường làm việc.
Kiểm tra vật liệu gioăng tương thích với lưu chất: EPDM, silicone hay vật liệu khác?
Xác định áp suất và nhiệt độ vận hành: Đảm bảo van và gioăng hoạt động trong giới hạn cho phép.
Kiểm tra hướng bố trí đầu hàn và đầu rắc co: Xác định phía nào cần cố định, phía nào cần tháo lắp.
Tham khảo danh mục van bướm inox vi sinh: So sánh kiểu kết nối và phương thức điều khiển để lựa chọn tối ưu.
Việc lắp đặt đúng quy trình là chìa khóa để đảm bảo van hoạt động ổn định và bền bỉ:
Làm sạch đường ống và bề mặt kết nối trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ và tạp chất.
Tháo hoặc bảo vệ gioăng khi thực hiện công đoạn hàn: Nhiệt độ hàn có thể làm hỏng gioăng cao su.
Căn chỉnh van đồng tâm với đường ống: Tránh gây ứng suất lên thân van và mối hàn.
Siết rắc co vừa lực để tránh làm biến dạng gioăng: Không siết quá chặt gây biến dạng hoặc quá lỏng gây rò rỉ.
Kiểm tra độ kín sau khi lắp đặt: Đóng/mở van và kiểm tra rò rỉ tại các vị trí kết nối.
Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ thiết bị:
Vệ sinh định kỳ: Làm sạch thân, đĩa và gioăng để đảm bảo vệ sinh.
Thay gioăng khi bị chai cứng, nứt hoặc rò rỉ: Đây là nguyên nhân chính gây rò rỉ.
Kiểm tra tình trạng mối hàn: Quan sát các dấu hiệu nứt, ăn mòn hoặc rò rỉ tại vị trí hàn.
Kiểm tra hoạt động của tay rút: Đảm bảo tay rút vận hành trơn tru và khóa vị trí tốt.
Giá van bướm vi sinh tay rút đầu hàn đầu rắc co phụ thuộc vào các yếu tố sau:
Kích thước van: Đường kính danh nghĩa (DN).
Vật liệu inox: Inox 304 hay inox 316.
Vật liệu gioăng: EPDM, silicone hay loại khác.
Tiêu chuẩn kết nối: DIN, SMS hay theo yêu cầu đặc biệt.
Số lượng đặt hàng: Đơn hàng số lượng lớn có chiết khấu.
Khách hàng nên cung cấp thông tin lưu chất và điều kiện vận hành để nhận báo giá phù hợp nhất.
Là đơn vị uy tín với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Cơ khí An Thịnh Tân tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp trên cả nước. Chúng tôi cam kết:
Cung cấp đa dạng van và phụ kiện đường ống vi sinh: Đáp ứng mọi nhu cầu của khách hàng.
Tư vấn lựa chọn đúng vật liệu, kích thước và kiểu kết nối: Đảm bảo sản phẩm phù hợp với hệ thống.
Hỗ trợ thông tin kỹ thuật, báo giá và giao hàng: Nhanh chóng, chính xác và thuận tiện.
Khách hàng có thể liên hệ với Cơ khí An Thịnh Tân để được tư vấn sản phẩm phù hợp theo nhu cầu vận hành thực tế.
Giải đáp các vấn đề thường gặp khi lựa chọn vật liệu, gioăng, vận hành, vệ sinh và lắp đặt van bướm vi sinh tay rút kết nối hàn – rắc co.
Có. Với thiết kế một đầu hàn và một đầu rắc co, người vận hành có thể tháo đầu rắc co để tách phần van khỏi đường ống nhằm vệ sinh, kiểm tra hoặc thay gioăng mà không cần cắt phần ống đã hàn cố định.
Trước khi tháo van, phải dừng hệ thống, cô lập nguồn cấp, xả hết áp suất và môi chất, đồng thời bảo đảm nhiệt độ thiết bị đã giảm về mức an toàn.
Inox 304 phù hợp với môi trường ít ăn mòn như nước sạch và thực phẩm thông thường, đồng thời có chi phí đầu tư hợp lý hơn. Inox 316 phù hợp với môi trường chứa hóa chất, chloride, nước biển hoặc những ứng dụng yêu cầu khả năng chống ăn mòn cao hơn.
Việc lựa chọn vật liệu cần căn cứ vào thành phần và nồng độ môi chất, nhiệt độ, áp suất cũng như yêu cầu vệ sinh thực tế của hệ thống.
EPDM có khả năng kháng nước, hơi nước và một số hóa chất tốt, phù hợp với nhiều ứng dụng trong ngành thực phẩm và đồ uống. Silicone có độ đàn hồi tốt, phù hợp với một số ứng dụng nhiệt độ cao và thường được sử dụng trong ngành thực phẩm hoặc dược phẩm.
Việc lựa chọn gioăng phải căn cứ vào loại lưu chất, nồng độ hóa chất, nhiệt độ và áp suất làm việc. Cần đối chiếu bảng tương thích hóa học và giới hạn vận hành của nhà sản xuất trước khi lựa chọn.
Van tay rút có thể được đặt tại vị trí trung gian để điều chỉnh lưu lượng ở mức tương đối. Tuy nhiên, không nên sử dụng loại van này cho yêu cầu điều tiết chính xác vì cơ cấu tay rút không có khả năng điều chỉnh tinh và đặc tính dòng chảy của van bướm không tuyến tính trên toàn bộ hành trình.
Nếu cần điều tiết lưu lượng chính xác, nên sử dụng van điều khiển tuyến tính kết hợp bộ truyền động và positioner, nhận tín hiệu điều khiển như 4–20mA hoặc 0–10V.
Trước khi hàn, cần tháo gioăng và các chi tiết nhạy cảm với nhiệt nếu kết cấu van cho phép, hoặc áp dụng biện pháp bảo vệ và tản nhiệt theo đúng hướng dẫn của nhà sản xuất. Nhiệt độ hàn có thể làm biến dạng gioăng hoặc ảnh hưởng đến độ chính xác của thân van.
Nên sử dụng phương pháp hàn phù hợp với đường ống inox vi sinh, thường là hàn TIG có khí bảo vệ. Trong quá trình hàn cần kiểm soát nhiệt đầu vào, độ đồng tâm và biến dạng của mối nối.
Sau khi hàn, cần làm sạch vùng ảnh hưởng nhiệt, loại bỏ màu nhiệt và thực hiện tẩy hoặc thụ động hóa bề mặt theo quy trình phù hợp để phục hồi khả năng chống ăn mòn. Chỉ lắp lại gioăng sau khi mối hàn đã nguội hoàn toàn, được vệ sinh sạch và kiểm tra đạt yêu cầu.
Nên chọn van tay rút khi tần suất đóng mở thấp, hệ thống không yêu cầu tự động hóa, vị trí lắp đặt dễ tiếp cận và cần tối ưu chi phí đầu tư ban đầu.
Nên chọn van điều khiển khí nén khi cần đóng mở thường xuyên, tốc độ vận hành nhanh, điều khiển từ xa hoặc tích hợp với PLC và hệ thống tự động hóa. Van khí nén tác động đơn cũng phù hợp khi quy trình yêu cầu trạng thái fail-close hoặc fail-open lúc mất khí.
