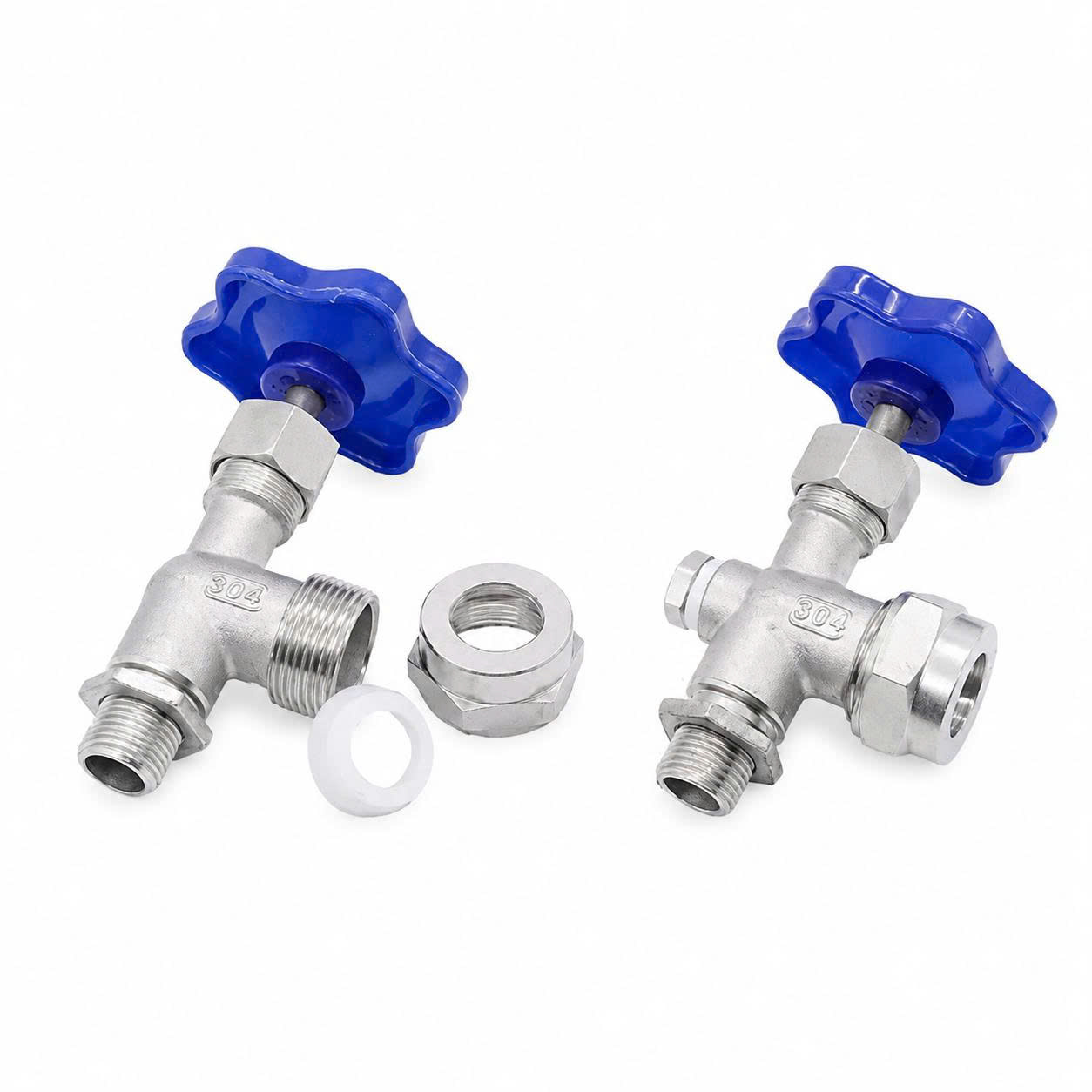

Van kính thủy ren inox 304 DN15 là thiết bị quan trọng trong các hệ thống bồn chứa công nghiệp, giúp quan sát trực tiếp mức, màu sắc và trạng thái của chất lỏng bên trong bồn. Sản phẩm có đầu ren trong DN15 tương đương ren 21, thân bằng inox 304, tay khóa vận hành thủ công và có thể lắp thêm van nhỏ tại cụm dưới để lấy mẫu, mang đến giải pháp quan sát và kiểm soát chất lỏng hiệu quả, tin cậy cho nhiều ngành công nghiệp. Để tìm hiểu thêm về các dòng sản phẩm và giải pháp inox vi sinh, bạn có thể tham khảo tại Cơ Khí An Thịnh Tân.
Van kính thủy ren inox 304 DN15 được thiết kế với những đặc điểm nổi bật:
Lắp tại hai vị trí trên và dưới thành bồn chứa
Kết nối bồn bằng đầu ren trong DN15
Sử dụng ống kính trong suốt để hiển thị mức chất lỏng
Hai cụm van có thể đóng mở độc lập, giúp dễ dàng cô lập và bảo trì
Thân van được chế tạo từ SUS304, đảm bảo độ bền và khả năng chống ăn mòn
Tay vặn giúp đóng, mở thủ công, vận hành đơn giản
Cụm van dưới có vị trí chờ để lắp van lấy mẫu, tăng tính tiện dụng
Phù hợp với bồn chứa chất lỏng làm việc ở áp suất thấp
Không nhầm với kính quan sát dòng chảy lắp trên đường ống
Có thể tham khảo thêm các nhóm van kính thủy để phân biệt các cấu hình nối ren, nối clamp và mặt bích
Đầu ren trong kết nối với đầu chờ trên bồn
Đầu giữ và làm kín ống kính
Tay khóa điều khiển đường thông giữa bồn và ống kính
Gioăng ngăn rò rỉ tại vị trí lắp kính
Kết nối với đầu chờ phía dưới của bồn
Đưa chất lỏng từ bồn vào ống kính
Có cơ cấu khóa độc lập
Có lỗ ren bịt sẵn để lắp thêm van lấy mẫu
Hiển thị trực tiếp chiều cao cột chất lỏng
Chiều dài kính được lựa chọn theo khoảng cách hai đầu chờ
Đường kính ngoài phải phù hợp với bộ phận giữ kính
Khả năng chịu nhiệt và áp suất phụ thuộc loại kính thực tế
Tay khóa thường làm bằng nhựa kỹ thuật, dễ vận hành
Trục van truyền chuyển động từ tay vặn đến bộ phận đóng kín
Gioăng có thể sử dụng silicone hoặc PTFE tùy cấu hình và yêu cầu kỹ thuật
Các bộ phận tiếp xúc lưu chất cần tương thích với hệ thống van inox vi sinh và điều kiện vệ sinh thực tế
Nguyên lý hoạt động của van kính thủy dựa trên sự cân bằng thủy tĩnh. Khi mở cả van trên và van dưới, chất lỏng từ bồn sẽ đi vào ống kính qua cụm van dưới. Không khí trong ống thoát về bồn qua cụm van trên, tạo điều kiện cho chất lỏng dâng lên. Mức chất lỏng trong kính sẽ cân bằng với mức chất lỏng trong bồn, cho phép người vận hành quan sát trực tiếp chiều cao cột chất lỏng để xác định mức chứa một cách chính xác. Bạn có thể tìm hiểu thêm về nguyên lý hoạt động của sight glass trên Wikipedia.
Đóng cả van trên và van dưới
Xả hết chất lỏng còn tồn trong ống kính
Xác nhận hệ thống không còn áp suất
Tháo kính để vệ sinh hoặc thay thế
Thử kín trước khi đưa thiết bị trở lại vận hành
Tháo nút bịt tại cửa lấy mẫu của cụm van dưới
Lắp van lấy mẫu kích thước phù hợp
Mở van từ từ để lấy lượng chất lỏng cần kiểm tra
Đóng kín và vệ sinh cửa lấy mẫu sau khi sử dụng
Quan sát trực tiếp: Cho phép quan sát mức chất lỏng một cách trực tiếp, không cần nguồn điện hay thiết bị phức tạp
Kết nối đơn giản: Kết nối ren đơn giản, phù hợp với bồn có đầu chờ DN15
Độ bền và chống ăn mòn: Thân inox 304 có độ bền và khả năng chống ăn mòn tương đối tốt
Dễ bảo trì: Hai van khóa giúp cô lập ống kính khi bảo trì, thay thế gioăng dễ dàng
Tính linh hoạt: Có thể bổ sung chức năng lấy mẫu, cấu tạo đơn giản, dễ vận hành
Chi phí thấp: Chi phí đầu tư thường thấp hơn so với các hệ thống đo mức điện tử
Giới hạn kết nối: Chỉ phù hợp với đầu chờ đúng quy cách ren
Áp suất thấp: Không thích hợp cho hệ thống áp suất cao nếu chưa được xác nhận
Độ bền cơ học: Kính có thể nứt khi chịu va đập hoặc sốc nhiệt
Ảnh hưởng của lưu chất: Chất lỏng đục, nhớt hoặc bám cặn làm giảm khả năng quan sát
Không tự động hóa: Không truyền dữ liệu về PLC hoặc phòng điều khiển
Đo lường định lượng: Không cung cấp số đo thể tích chính xác nếu chưa có bảng quy đổi
Tính tương thích hóa học: Inox 304 không phù hợp với mọi loại hóa chất
Van kính thủy ren inox 304 DN15 được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
Bồn chứa nước và dung dịch lỏng
Bồn phối trộn thực phẩm
Bồn chứa dầu thực phẩm, siro và nước giải khát
Thiết bị sản xuất bia, rượu và đồ uống
Bồn chứa nguyên liệu trong ngành mỹ phẩm
Hệ thống hóa chất ăn mòn nhẹ, tương thích với inox 304 và gioăng
Thiết bị cần quan sát mức tại chỗ
Vị trí cần lấy mẫu thủ công để kiểm tra chất lượng
Các hệ thống sử dụng inox vi sinh và yêu cầu thiết bị có bề mặt dễ vệ sinh
Lưu ý: Không nên mặc định sử dụng cho hơi, lò hơi, hóa chất mạnh hoặc môi trường áp suất cao chỉ dựa trên kích thước DN15.
Xác định chính xác lưu chất trong bồn
Kiểm tra nhiệt độ và áp suất vận hành
Xác nhận đầu chờ bồn là ren DN15 hay ren 21
Kiểm tra kiểu ren, bước ren và độ sâu ren
Xác định đường kính ngoài của ống kính
Đo khoảng cách giữa hai đầu chờ
Chọn chiều dài kính phù hợp
Kiểm tra vật liệu gioăng
Xác định nhu cầu lắp thêm van lấy mẫu
Cân nhắc inox 316 nếu môi trường có tính ăn mòn cao
Chọn nối ren khi bồn có đầu chờ DN15 và cần kết cấu gọn
Với bồn sử dụng liên kết bulông hoặc đầu chờ mặt bích, tham khảo van kính thủy mặt bích inox
Khi cần tháo lắp nhanh và vệ sinh thuận tiện, có thể lựa chọn van kính thủy inox vi sinh nối clamp
Không chọn kiểu kết nối chỉ dựa trên giá; cần căn cứ áp suất, nhiệt độ, đầu chờ bồn và yêu cầu bảo trì
Hai đầu chờ trên bồn phải nằm trên cùng một trục đứng
Làm sạch ren trước khi lắp
Sử dụng vật liệu làm kín ren tương thích với lưu chất
Không dùng tay khóa làm điểm chịu lực khi siết van
Không ép hoặc uốn ống kính để bù sai lệch vị trí
Siết đầu giữ kính đều lực
Lắp tấm chắn bảo vệ tại khu vực có nguy cơ va đập
Thử kín ở áp suất thấp trước khi vận hành
Bố trí thước chia mức nếu cần theo dõi định lượng
Việc bảo trì định kỳ đảm bảo thiết bị hoạt động ổn định và an toàn:
Kiểm tra kính có bị nứt, xước hoặc mờ
Theo dõi rò rỉ tại ren, gioăng và đầu giữ kính
Kiểm tra khả năng đóng kín của hai cụm van
Vệ sinh cặn bám bằng dung dịch tương thích, không dùng vật cứng hoặc hóa chất gây xước kính
Tránh thay đổi nhiệt độ đột ngột
Thay gioăng khi chai cứng, biến dạng hoặc rò rỉ
Thay kính ngay khi xuất hiện vết nứt
Thử kín sau mỗi lần tháo lắp
Số lượng cụm van đặt mua
Có bao gồm ống kính hay không
Đường kính và chiều dài ống kính
Vật liệu gioăng
Cấu hình van hoặc đầu lấy mẫu
Yêu cầu tài liệu CO/CQ
Số lượng đặt hàng và thời điểm giao hàng
Giải đáp các vấn đề thường gặp khi lựa chọn, lắp đặt và sử dụng van kính thủy ren cho bồn chứa.
Có. Trong cách gọi thông dụng tại Việt Nam, DN15, ren 21 và 1/2 inch thường được dùng để chỉ cùng một cỡ kết nối danh nghĩa. Ren 1/2 inch theo hệ BSP có đường kính ngoài xấp xỉ 20,95 mm. Tuy nhiên, cần xác nhận thêm chuẩn ren BSP, NPT và kiểu ren trong hoặc ren ngoài để bảo đảm kết nối chính xác.
Một bộ van kính thủy hoàn chỉnh thường bao gồm hai cụm van: một cụm lắp tại đầu trên và một cụm lắp tại đầu dưới của bồn, kết nối với nhau bằng ống kính. Tùy cấu hình, bộ sản phẩm có thể kèm gioăng, đai siết, phụ kiện bảo vệ kính hoặc đầu lấy mẫu.
Thông thường, bộ sản phẩm hoàn chỉnh có bao gồm ống kính. Tuy nhiên, phạm vi cung cấp có thể khác nhau giữa từng nhà sản xuất hoặc đơn hàng. Cần xác nhận rõ báo giá đã bao gồm hai cụm van, ống kính, gioăng và các phụ kiện lắp đặt hay chưa.
Chỉ nên sử dụng cho bồn áp suất khi toàn bộ cụm van kính thủy được nhà sản xuất xác nhận có cấp chịu áp phù hợp. Cần kiểm tra đồng thời giới hạn của thân van, ống kính, gioăng, mối nối ren và phụ kiện bảo vệ. Không nên mặc định sản phẩm phù hợp với bồn áp suất nếu chưa có datasheet hoặc xác nhận kỹ thuật cụ thể.
Không thể xác định chỉ dựa vào vật liệu thân van. Khả năng làm việc ở 180°C phụ thuộc vào giới hạn chịu nhiệt của ống kính, gioăng làm kín, đầu nối và toàn bộ kết cấu cụm van. Chỉ sử dụng ở mức nhiệt này khi nhà sản xuất xác nhận bằng thông số kỹ thuật cho đúng model và điều kiện áp suất vận hành.
Có. Cụm van phía dưới có thể được thiết kế vị trí chờ để lắp thêm van lấy mẫu. Van và đầu nối lấy mẫu phải phù hợp với lưu chất, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống, đồng thời bảo đảm không gây rò rỉ hoặc ảnh hưởng đến chức năng quan sát mức.
Van kính thủy ren kết nối với đầu chờ trên bồn bằng ren trong hoặc ren ngoài, phù hợp với hệ thống đã có sẵn đầu ren và thường có chi phí hợp lý. Loại nối clamp sử dụng ferrule, gioăng và đai kẹp nên tháo lắp, kiểm tra và vệ sinh thuận tiện hơn, phù hợp với hệ thống thực phẩm, đồ uống hoặc yêu cầu vệ sinh cao.
PTFE có khả năng kháng nhiều loại hóa chất và chịu nhiệt tốt nhưng độ đàn hồi thấp hơn. Silicone có độ mềm và khả năng đàn hồi tốt, phù hợp với nhiều ứng dụng thực phẩm, nhưng khả năng tương thích hóa chất phụ thuộc vào từng loại lưu chất. Cần lựa chọn theo nhiệt độ, áp suất, hóa chất vệ sinh và yêu cầu của quy trình.
Cần đo chính xác khoảng cách tâm đến tâm giữa đầu chờ trên và đầu chờ dưới của bồn. Đồng thời, cần cung cấp kích thước cụm van, chiều sâu lắp ren và chiều dài phần ống kính đi vào đầu nối. Không nên chỉ đo khoảng trống nhìn thấy rồi đặt ống kính theo kích thước đó.
Cần thay ống kính khi có dấu hiệu nứt, xước sâu, mờ đục, ăn mòn, biến dạng hoặc bám cặn làm hạn chế khả năng quan sát. Gioăng cần được thay khi bị chai cứng, nứt, trương nở, biến dạng hoặc xuất hiện rò rỉ. Ngoài ra, nên kiểm tra và thay thế theo chu kỳ bảo dưỡng do nhà sản xuất khuyến cáo.
